| Диаметр, Ду | 10 |
| Давление, Мпа | 0,63 |
| Вес, кг | 1,8 |

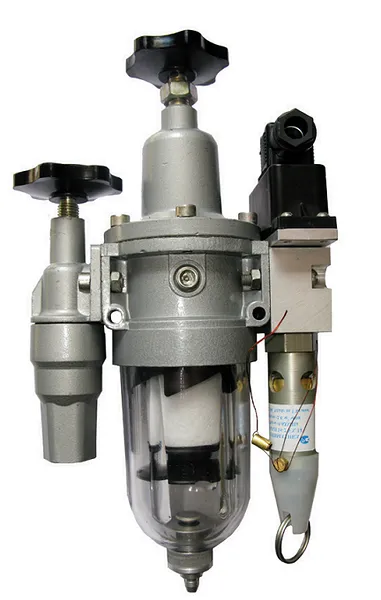

Блок кондиционирования П-БК 07.16 — это готовый пневматический модуль для подготовки сжатого воздуха, обеспечивающий его фильтрацию, регулировку давления, смазку и защиту от избыточного давления. Устройство без манометра отличается высокой надёжностью и предназначено для интеграции в промышленные системы, где требуется качественный и стабильный воздушный поток. Приобретение блока кондиционирования П-БК 07.16 гарантирует долгосрочную работу вашего оборудования.
Пневматический блок кондиционирования П-БК 07.16 представляет собой комплексное решение для подготовки сжатого воздуха, поступающего от компрессора в пневмосистему. Этот блок кондиционирования П-БК 07.16 выполняет ряд ключевых функций: очистку воздуха от механических примесей и влаги, регулировку рабочего давления, дозированную подачу масла для смазки пневмоцилиндров и инструментов, а также защиту системы от превышения давления. Наличие такого блока кондиционирования П-БК 07.16 (10) без манометра позволяет повысить ресурс всего пневматического оборудования, снизить износ и минимизировать простои.
Основой блока кондиционирования П-БК 07.16 является модульная конструкция, которая может включать: входной вентиль с функцией обратного клапана (П-МК07), фильтр-регулятор с тонкостью фильтрации 40 мкм (П-МК04), маслораспылитель (П-МК06), реле давления (П-МК09), предохранительный клапан (П-КАП16-2) и фильтр-влагоотделитель. Каждый компонент блока кондиционирования П-БК 07.16 тщательно подобран для работы в диапазоне входного давления от 0,16 до 1,0 МПа. Купить блок кондиционирования П-БК 07.16 — это значит получить готовое решение для систем с номинальным расходом воздуха до 0,8 м³/мин.
Использование блока кондиционирования П-БК 07.16 особенно актуально в условиях, где требуется высокая степень чистоты и стабильности пневматической энергии. В отличие от разрозненных элементов, собранный блок обеспечивает компактность монтажа, удобство обслуживания и взаимную согласованность работы всех компонентов. Заказать блок кондиционирования П-БК 07.16 без манометра можно для оснащения новых или модернизации существующих производственных линий.
Блок кондиционирования П-БК 07.16 — это как личный диетолог для вашего пневмоинструмента: он убирает из воздуха «вредные примеси» (пыль, влагу), подаёт его «строго по порциям» (регулирует давление) и даже добавляет «витамины» в виде масляной аэрозоли. Благодаря этому ваш пневмоцилиндр или гайковёрт работает легко и живёт долго, не жалуясь на «несварение» от грязного воздуха.
| Параметр | Значение (для модели с условным проходом 10 мм) |
|---|---|
| Условный проход (Ду) | 10 мм |
| Минимальное давление на входе | 0,16 МПа (1,6 кгс/см²) |
| Номинальное рабочее давление | 1,0 МПа (10 кгс/см²) |
| Расход воздуха (при выходном давлении 0,63 МПа) | Максимальный: не менее 0,8 м³/мин. Минимальный: не более 0,16 м³/мин. |
| Тонкость фильтрации (абсолютная) | 40 мкм |
| Степень влагоотделения | Не менее 95% |
| Диапазон настройки реле давления | 0,16–1,0 МПа |
| Диапазон настройки предохранительного клапана | 0,5–0,7 МПа |
| Тип рабочей среды | Сжатый осушенный воздух |
| Диапазон рабочих температур | От –10°C до +60°C |
| Присоединительная резьба | G1/4" или R1/4" (в зависимости от исполнения) |
| Масса (примерная) | 1,8 кг |
| Материал корпуса основных модулей | Алюминиевый сплав |
| Материал уплотнений | NBR (нитрил-бутадиеновый каучук) |
Общий принцип работы блока кондиционирования П-БК 07.16 основан на последовательной обработке сжатого воздуха. Воздух от компрессора поступает на входной вентиль, который также выполняет роль обратного клапана, предотвращая обратный поток. Далее воздух проходит через фильтр-влагоотделитель, где происходит удаление капельной влаги и крупных механических частиц. После этого воздух направляется в фильтр-регулятор, который обеспечивает тонкую очистку до 40 мкм и позволяет вручную установить требуемое рабочее давление в системе. Именно этот элемент блока кондиционирования П-БК 07.16 критически важен для стабильности работы пневмоприводов.
Затем, в зависимости от потребности, воздух может пройти через маслораспылитель, который дозировано подаёт масляную аэрозоль для смазки движущихся частей пневмоинструментов и цилиндров. Реле давления, входящее в состав блока кондиционирования П-БК 07.16, контролирует уровень давления и может подавать сигнал для управления компрессором или аварийной сигнализации. Предохранительный клапан служит для защиты системы в случае нештатного повышения давления выше установленного порога.
Типичная ошибка — установка блока кондиционирования П-БК 07.16 непосредственно на вибрирующую поверхность или в грязном, запылённом месте, где забиваются фильтры. Лайфхак от инженеров: монтируйте блок на виброизолирующую подушку и обеспечьте ему доступ для регулярной (хотя бы раз в месяц) продувки фильтра-влагоотделителя. Это увеличит его ресурс в полтора-два раза.
Блок кондиционирования П-БК 07.16 рассчитан на работу в диапазоне температур от –10°C до +60°C. При соблюдении этого режима и использовании качественного сжатого воздуха (в соответствии с требованиями по влажности и чистоте) срок службы основных узлов блока может превышать 10 лет. Ключевым фактором, влияющим на ресурс, является состояние фильтрующих элементов и уплотнений. Регулярная замена фильтрующих картриджей и контроль состояния манжет позволяют поддерживать высокую эффективность работы блока кондиционирования П-БК 07.16 на протяжении всего периода эксплуатации.
Снижение температуры ниже –10°C может привести к замерзанию конденсата в фильтре-влагоотделителе, а длительная работа при температурах выше +60°C — к ускоренному старению резиновых уплотнений. Поэтому при планировании пневмосети важно учитывать климатические условия помещения или обеспечить соответствующий температурный режим.
Блок кондиционирования П-БК 07.16 находит широкое применение в различных отраслях промышленности. В машиностроении и автомобильной промышленности он используется для питания сборочных пневмоинструментов, управления зажимными устройствами и панелями. В горнодобывающей промышленности и нефтегазовой отрасли блок обеспечивает работу пневмоприводов клапанов и систем безопасности. В металлообработке и деревообработке он снабжает чистым воздухом станки с ЧПУ и пневмоцилиндры подачи. Химическая и текстильная промышленность используют блок для управления исполнительными механизмами в агрессивных средах. В строительстве и ЖКХ блок кондиционирования П-БК 07.16 применяется в системах управления заслонками вентиляции, дверями и в пневматическом инструменте для ремонта.
Блок кондиционирования П-БК 07.16 может быть интегрирован в концепцию Industry 4.0. Оснащённый датчиками перепада давления на фильтре, расходомерами и электромагнитными клапанами, он способен передавать данные о своём состоянии в ПЛК или облачную систему мониторинга. Это позволяет реализовать предиктивное обслуживание: система сама предупредит оператора о необходимости замены фильтра или об утечке воздуха, минимизируя внеплановые простои. Совместимость с IoT-платформами делает этот блок кондиционирования частью «умной» фабрики, где коботы и роботизированные линии получают гарантированно качественный воздух.
Для продления срока службы блока кондиционирования П-БК 07.16 рекомендуется проводить регулярное обслуживание: визуальный осмотр на предмет утечек, контроль давления на выходе, слив конденсата из фильтра-влагоотделителя и очистка его фильтрующего элемента. Наиболее быстро изнашиваемыми деталями являются фильтрующие элементы (сетки, картриджи), уплотнительные кольца (РТИ) в модулях, диафрагма в реле давления и пружины клапанов. Своевременная замена этих расходников — ключ к безотказной работе всего блока кондиционирования П-БК 07.16.
Ремонт блока, как правило, сводится к замене вышедшего из строя модуля (фильтра-регулятора, реле давления) в сборе или его ремонтопригодных частей. Модульная конструкция блока кондиционирования П-БК 07.16 (10) без манометра позволяет быстро произвести замену, минимизировав время простоя оборудования.
Рекомендуемый ремонтный комплект (ЗИП) для блока кондиционирования П-БК 07.16 включает в себя набор быстроизнашиваемых деталей: уплотнительные кольца (различных сечений) из NBR, фильтрующий элемент (сетка или картридж) для фильтра-влагоотделителя, диафрагму для реле давления (П-МК09), запорный клапан-тарелку для входного модуля (П-МК07), пружины для предохранительного клапана (П-КАП16-2), а также комплект крепёжных винтов и гаек. Заказать оригинальный ремкомплект для блока кондиционирования можно у поставщика оборудования, что гарантирует полную совместимость и надёжность заменяемых деталей.
На рынке представлены различные исполнения блоков кондиционирования, которые можно рассматривать как аналоги или альтернативы модели П-БК 07.16 по функционалу и характеристикам:
1. Блок кондиционирования с манометром и регулятором расхода. Отличается наличием встроенного расходомера и контрольного манометра, что позволяет вести точный мониторинг параметров.
2. Пятивиходовой распределительный блок с фильтром-регулятором. Компактный модуль для монтажа на пневмораспределитель, сочетающий функции подготовки воздуха и распределения.
3. Блок подготовки воздуха с тонкостью фильтрации 5 мкм. Предназначен для особо чистых применений (пневмоавтоматика, медицина, пищевая промышленность).
4. Энергосберегающий блок кондиционирования с электронным регулятором давления. Обеспечивает более точное и стабильное поддержание давления с возможностью программного управления.
5. Блок кондиционирования для повышенного давления (до 1,6 МПа). Имеет усиленную конструкцию клапанов и уплотнений для работы в системах высокого давления.
| Элемент кода | Расшифровка |
|---|---|
| ПБК | Пневматический блок кондиционирования |
| 07.16 | Серия/исполнение. Основная конструкция и набор функций. |
| 10 | Условный проход в мм (Ду10). Определяет номинальный расход и присоединительные размеры. |
| «без манометра» | Исполнение без контрольного измерительного прибора. Манометр может поставляться опционально. |
| П-МК04, П-МК07, П-МК09, П-КАП16-2 | Перечень типовых модулей, входящих в состав блока: фильтр-регулятор, входной вентиль с обратным клапаном, реле давления, предохранительный клапан. |
Интеграция блока кондиционирования П-БК 07.16 в вашу пневмосистему напрямую влияет на экономическую эффективность. За счёт стабильной подачи чистого и смазанного воздуха снижается износ дорогостоящего пневмоинструмента и цилиндров, что сокращает затраты на их ремонт и замену. Снижение количества отказов и простоев оборудования повышает общую производительность линии. Кроме того, оптимизация давления воздуха позволяет экономить энергию, потребляемую компрессором. Таким образом, покупка блока кондиционирования П-БК 07.16 — это инвестиция, быстро окупающаяся за счёт снижения эксплуатационных расходов и роста ресурса всего парка оборудования.

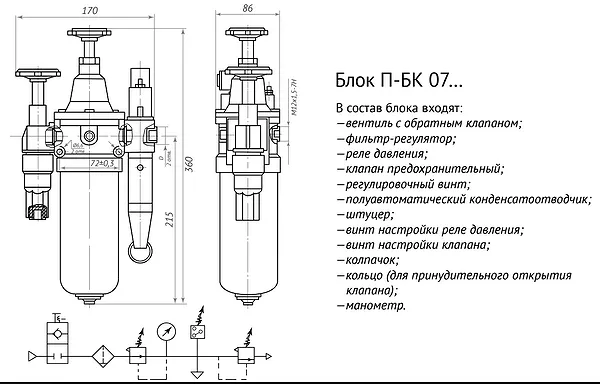

Общие габариты собранного блока кондиционирования П-БК 07.16 примерно составляют: длина 200–220 мм, ширина 130–150 мм, глубина (высота) от монтажной плоскости 80–100 мм. Тип присоединения — трубная резьба. Вход и выход, как правило, выполнены резьбой G1/4" (или R1/4") для условного прохода 10 мм. Блок предназначен для крепления на монтажную панель или направляющую DIN-рейку через соответствующий кронштейн (может поставляться опционально). Компактное исполнение блока кондиционирования П-БК 07.16 позволяет удобно размещать его в шкафах управления или непосредственно на оборудовании даже в условиях ограниченного пространства.
Модель ПБК07.16-10-А — блок кондиционирования П-БК 07.16 с условным проходом 10 мм, алюминиевым корпусом модулей, включает фильтр-регулятор, входной вентиль, реле давления и предохранительный клапан (базовая комплектация без манометра).
Модель ПБК07.16-10-М — блок кондиционирования П-БК 07.16 (10) с манометром на выходе для визуального контроля установленного давления.
Модель ПБК07.16-10-МС — блок кондиционирования П-БК 07.16 с условным проходом 10 мм, дополнительно включает маслораспылитель (П-МК06) для систем, требующих смазки воздуха.
Блок кондиционирования П-БК 07.16 изначально спроектирован с учётом специфики эксплуатации в России и странах СНГ. Он способен работать в широком диапазоне температур, характерном для большинства регионов. Уплотнения из качественного NBR совместимы с применяемыми в отечественной промышленности индустриальными маслами, соответствующими ГОСТ. Конструкция устойчива к возможным перепадам качества сжатого воздуха из-за не всегда идеальных условий работы компрессорных станций. Этот блок кондиционирования готов к работе на объектах ЖКХ и в промышленности РФ и СНГ, где надёжность и ремонтопригодность выходят на первый план.
Конструкция блока кондиционирования П-БК 07.16 предусматривает возможность работы в условиях, приближенных к экстремальным. При использовании специальных морозостойких уплотнений (например, из FKM) и организации подогрева входящего воздуха, возможно применение при температурах до –40°C. Блок совместим с рабочими жидкостями (воздухом, обогащённым масляным туманом), соответствующими ГОСТ на индустриальные масла. Простота конструкции позволяет проводить диагностику и замену основных модулей (фильтра, реле) в полевых условиях, что крайне важно для мобильного оборудования и удалённых объектов.
Теоретически блок кондиционирования П-БК 07.16 мог бы работать в условиях Марса или Луны, если бы решал задачу подготовки не воздуха, а другой газовой среды (например, углекислого газа на Марсе). Для этого потребовалось бы обеспечить герметичность всех соединений в условиях почти нулевого внешнего давления, использовать материалы, устойчивые к космической радиации и экстремальным перепадам температур (от –120°C до +20°C). Запас прочности и модульный принцип конструкции такого блока кондиционирования в теории позволили бы адаптировать его для подобных миссий, подчеркивая его надёжность и универсальность.
Можно ли заказать блок кондиционирования П-БК 07.16 с манометром?
Да, исполнение с контрольным манометром доступно под заказ. Уточняйте комплектацию у менеджера.
Какой срок службы у фильтрующего элемента в блоке?
Ресурс фильтрующего картриджа сильно зависит от загрязнённости входящего воздуха. В среднем рекомендуется проверять и при необходимости заменять его каждые 2000–3000 часов работы.
Осуществляется ли доставка в мой город (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону)?
Да, мы организуем доставку блока кондиционирования П-БК 07.16 в любой город России, а также в страны СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Сроки и условия доставки уточняйте при заказе.
Гарантия на блок кондиционирования П-БК 07.16?
На всё оборудование, включая блок кондиционирования П-БК 07.16, предоставляется гарантия от производителя сроком 12 месяцев при соблюдении условий эксплуатации.
Выбирая блок кондиционирования П-БК 07.16, вы приобретаете оригинальное оборудование от производителя с гарантией 12 месяцев. Мы предлагаем возможность купить блок кондиционирования по выгодной цене с возможностью быстрой отгрузки со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Наши клиенты по всей России и странам СНГ ценят оперативную доставку и профессиональную техническую поддержку. Выбирая нас, вы выбираете надёжность бренда Гидромаш, качественные материалы и проверенные решения для вашего производства. Закажите блок кондиционирования П-БК 07.16 уже сегодня, чтобы обеспечить стабильную и долговечную работу ваших пневмосистем.
