| Диаметр, Ду | 10 |
| Давление, Мпа | 0,63 |
| Вес, кг | 1,8 |

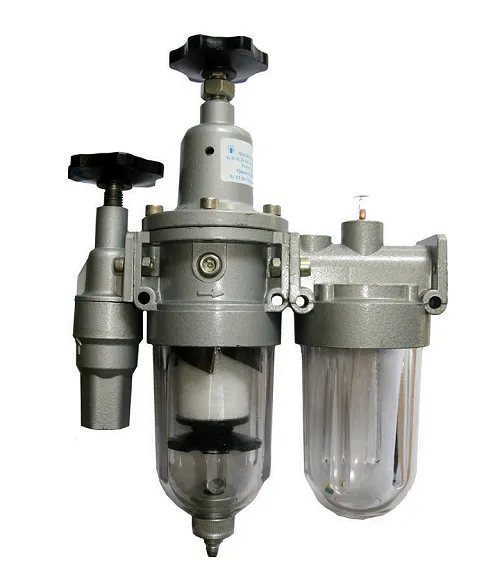

Блок кондиционирования ПБК10.10-Блок предназначен для подготовки сжатого воздуха в пневматических системах. Он обеспечивает очистку, регулировку давления и смазку воздуха, повышая надёжность и долговечность пневмооборудования. Устройство отличается компактной моноблочной конструкцией и простотой монтажа.
Блок кондиционирования ПБК10.10-Блок П-БК 10.16(10) представляет собой унифицированный модуль, объединяющий в одном корпусе основные элементы подготовки сжатого воздуха для промышленной пневмоавтоматики. Его основное назначение – обеспечить поступающий от компрессора воздух необходимыми параметрами по чистоте, давлению и наличию смазки перед подачей к исполнительным механизмам (пневмоцилиндрам, пневмомоторам, клапанам). Установка блока кондиционирования ПБК существенно продлевает ресурс дорогостоящего пневмооборудования, защищая его от загрязнений, коррозии и сухого трения.
Ключевой особенностью данного блока кондиционирования ПБК является его модульность и возможность комплектации под конкретные задачи. Модель ПБК10.10-Блок базово включает входной вентиль с обратным клапаном, фильтр-регулятор и маслораспылитель, что покрывает основные потребности большинства систем. Это отличает его от простых фильтров-регуляторов, предлагая готовое, сбалансированное решение. Рабочее давление блока кондиционирования составляет до 1,0 МПа, что соответствует требованиям широкого спектра промышленного оборудования.
Блок кондиционирования ПБК10.10-Блок находит применение везде, где используется сжатый воздух в качестве рабочей среды. Его использование критически важно для стабильной и безотказной работы линий автоматизации, станков с ЧПУ, технологических манипуляторов. Правильно подобранный и установленный блок кондиционирования предотвращает заклинивание инструмента, износ уплотнений и сокращает частоту обслуживания. Заказать блок кондиционирования ПБК – значит инвестировать в надёжность всей пневмосистемы.
Если бы пневмоцилиндр мог говорить, он бы сказал: "Дайте мне чистый, сухой и смазанный воздух от блока кондиционирования ПБК, и я буду работать вечно. Ну, или хотя бы до следующего планового ТО". Задача блока ПБК – быть личным сомелье для пневматики, тщательно фильтруя, дозируя и «приправляя» воздух маслом перед подачей на стол.
| Параметр | Значение для условного прохода Ду10 |
|---|---|
| Минимальное давление на входе | 0,16 МПа (1,6 кгс/см²) |
| Номинальное (рабочее) давление | 1,0 МПа (10 кгс/см²) |
| Расход воздуха при давлении на выходе 0,63 МПа — максимальный, не менее — минимальный, не более | 0,8 м³/мин. 0,16 м³/мин. |
| Тип рабочей среды | Сжатый очищенный воздух |
| Тип подключения | Резьбовое присоединение (вход/выход) |
| Тонкость фильтрации | Абсолютная, 40 мкм |
| Степень влагоотделения | Не менее 95% |
| Масса (ориентировочно) | 1,8 кг |
| Материал корпуса | Анодированный алюминиевый сплав |
| Материалы уплотнений | Износостойкая резина, полиуретан |
Принцип работы блока кондиционирования ПБК основан на последовательной обработке сжатого воздуха несколькими модулями. Воздух от сети сначала попадает во входной вентиль, который также выполняет функцию обратного клапана, предотвращая обратный поток при остановке системы. Далее поток направляется в фильтр-регулятор, где происходит двухступенчатая очистка: отделение капельной влаги и механических частиц размером свыше 40 микрон, а также точная регулировка выходного давления до требуемого технологического значения.
После регулировки давления блок кондиционирования ПБК через встроенный маслораспылитель добавляет в воздушный поток мелкодисперсную аэрозоль масла (при необходимости). Это обеспечивает смазку всех движущихся частей последующего пневмооборудования, значительно снижая износ. Таким образом, на выходе из блока кондиционирования ПБК10.10 потребитель получает подготовленный воздух с заданным давлением, очищенный от влаги и загрязнений и обогащённый смазкой.
Работа блока кондиционирования напрямую влияет на стабильность давления в системе и, как следствие, на точность срабатывания пневматических устройств. Правильная настройка регулятора давления – ключевой этап пусконаладки. При эксплуатации важно контролировать степень загрязнения фильтрующего элемента и своевременно проводить его замену или очистку, чтобы не создавать избыточного перепада давления и не снижать эффективность всего блока кондиционирования.
Самая частая ошибка – установка блока кондиционирования ПБК сразу после компрессора, перед ресивером. Это приводит к постоянной работе регулятора под пульсирующим давлением и его быстрому износу. Правильный лайфхак: монтировать блок ПБК как можно ближе к потребителю, после ресивера и осушителя, но перед распределительной арматурой.
Блок кондиционирования ПБК10.10 рассчитан на работу в диапазоне температур окружающей среды и рабочей среды от +5°C до +60°C. При более низких температурах возможно загустевание масла в маслораспылителе, а при более высоких – ускоренная деградация уплотнительных материалов. Соблюдение температурного режима критически важно для долговечности блока кондиционирования.
Качество поступающего воздуха является главным фактором, определяющим ресурс фильтрующего элемента и всей внутренней арматуры. Наличие масляных паров, агрессивных конденсатов или абразивной пыли в неочищенном воздухе резко сокращает межсервисный интервал. При использовании качественных комплектующих и соблюдении условий эксплуатации типовой срок службы блока кондиционирования ПБК до капитального ремонта составляет 5–8 лет.
Блок кондиционирования ПБК10.10 широко востребован в машиностроении для управления зажимными патронами, позиционерами и манипуляторами станков с ЧПУ. В автомобильной промышленности он применяется на сборочных линиях для питания пневмоинструмента и привода испытательных стендов. Горнодобывающая и нефтегазовая отрасль используют его для управления запорной арматурой и системами очистки в условиях повышенной запылённости.
В металлообработке и деревообработке блок кондиционирования обеспечивает стабильную работу пневмоприводов прессов, клеепромазчиков и подающих механизмов. Химическая и текстильная промышленность ценят его за надёжную защиту чувствительного оборудования от коррозии. В строительстве и ЖКХ блок ПБК является сердцем систем автоматического управления вентиляцией, заслонками и очистными сооружениями. Повсеместное применение делает покупку блока кондиционирования стандартной задачей для инженеров-проектировщиков.
Блок кондиционирования ПБК10.10 легко интегрируется в концепцию Industry 4.0. Оснащённый датчиками перепада давления на фильтре и расхода воздуха, он может передавать данные на ПЛК для мониторинга состояния системы и предиктивного обслуживания. В паре с коботами (коллаборативными роботами) такой интеллектуальный блок ПБК обеспечивает стабильное питание их пневмозахватов, повышая гибкость и безотказность автоматизированной линии.
Продлить срок службы блока кондиционирования ПБК помогает регулярное техническое обслуживание. Основные операции включают визуальный контроль целостности корпуса и соединений, слив конденсата из отстойника фильтра, проверку точности настройки регулятора давления и уровня масла в маслораспылителе. Чистоту фильтрующего элемента необходимо проверять по указателю или перепаду давления.
Наиболее часто изнашиваемыми элементами являются фильтрующая кассета, мембрана регулятора давления, уплотнительные кольца и клапаны. Загрязнённый фильтр создаёт повышенное сопротивление, а изношенная мембрана приводит к «дрейфу» настроенного давления. Своевременная замена этих комплектующих в составе ремонтного набора позволяет восстановить первоначальные характеристики блока кондиционирования и избежать дорогостоящей замены всего модуля.
Для оперативного поддержания работоспособности блока кондиционирования ПБК рекомендуется иметь ремонтный комплект (ЗИП). В его стандартный состав входят быстроизнашиваемые детали: фильтрующий картридж (кассета) тонкостью 40 мкм, комплект уплотнительных колец и манжет для всех модулей (входной вентиль, регулятор, маслораспылитель), ремонтная мембрана для регулятора давления, сетчатый фильтр грубой очистки (при наличии), пружины настройки, а также крепёжные элементы (прокладки, шайбы). Оригинальный ЗИП для блока кондиционирования ПБК можно заказать отдельно, что гарантирует точное соответствие всех размеров и материалов.
ПБК10.10-Блок кондиционирования может быть заменён на другие агрегаты подготовки воздуха схожего класса, отличающиеся комплектацией и параметрами:
1. Комбинированный фильтр-регулятор-смазчик (FRL unit) с пропускной способностью до 1,2 м³/мин.
2. Модульная станция подготовки воздуха с отдельными элементами (фильтр, регулятор, лубрикатор) на общем кронштейне.
3. Блок кондиционирования повышенной тонкости фильтрации (5 или 25 мкм) для ответственных систем.
4. Комплект с предохранительным клапаном и реле давления в едином корпусе.
5. Версия с цифровым манометром и электропневматическим преобразователем для систем автоматизации.
| Элемент кода | Значение и расшифровка |
|---|---|
| ПБК | Пневматический Блок Кондиционирования (основное наименование) |
| 10.10 | Типоразмер/условный проход (Ду10) и базовая модификация |
| П-БК 10.16(10) | Обозначение по заводской номенклатуре, включающее условный проход (Ду10) и исполнение |
| (П-МК04, П-МК06, П-МК07) | Перечень входящих в комплектацию аппаратов: П-МК07 (входной вентиль с обратным клапаном), П-МК04 (фильтр-регулятор), П-МК06 (маслораспылитель) |
Инвестиции в качественный блок кондиционирования ПБК окупаются многократно. Он снижает простои оборудования из-за поломок пневматики на 30–50%, экономит энергию за счёт поддержания оптимального рабочего давления и сокращает расходы на ремонт и замену цилиндров, клапанов и инструмента. Таким образом, применение блока ПБК напрям влияет на рост общего ресурса линии и улучшает показатель ROI (окупаемости инвестиций).

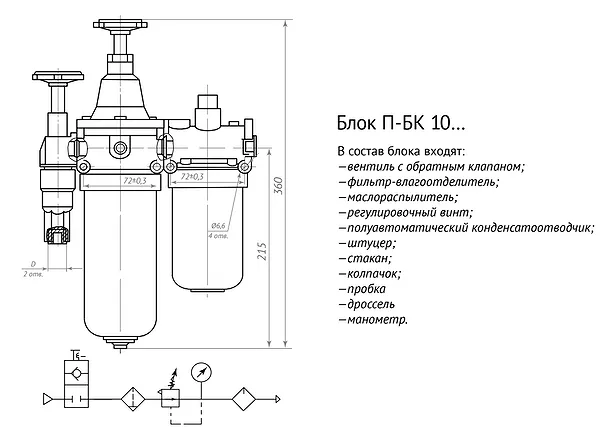

Блок кондиционирования ПБК10.10 для условного прохода Ду10 имеет компактные габариты, упрощающие монтаж в ограниченном пространстве шкафов управления или непосредственно на оборудовании. Общие размеры: длина по оси патрубков составляет приблизительно 280 мм, высота корпуса — 180 мм, глубина (ширина) блока — около 120 мм. Конструкция моноблочная, все модули собраны на общем основании.
Присоединение к трубопроводам осуществляется через резьбовые порты (обычно внутренняя резьба). Стандартный тип резьбы для условного прохода Ду10 — G1/4" или G3/8" (в зависимости от исполнения). Для монтажа рекомендуется использовать гибкие подводки (пневморукава) для компенсации возможных вибраций. Важно обеспечить свободный доступ к элементам обслуживания: фильтру, редуктору и маслонаполнителю.
Модель ПБК10.10-Блок П-БК 10.16(10) — базовый комплект с входным вентилём (П-МК07), фильтром-регулятором 40 мкм (П-МК04) и маслораспылителем (П-МК06).
Модель ПБК10.10-Блок П-БК 10.16(10) с доп. реле давления — расширенная комплектация, включающая также реле давления П-МК09 для контроля и сигнализации.
Модель ПБК10.10-Блок П-БК 10.16(10) с предохранительным клапаном — вариант для систем, где необходим аварийный сброс давления, включает клапан П-КАП16-2.
Блок кондиционирования ПБК10.10 адаптирован для работы в условиях российских производств. Он устойчив к перепадам температур в неотапливаемых цехах, совместим с отечественными индустриальными маслами для пневматики и рассчитан на работу с воздухом, качество которого может быть нестабильным благодаря эффективной двухступенчатой фильтрации. Готовность к эксплуатации на объектах ЖКХ и промышленности России и стран СНГ подтверждена многолетним опытом применения.
Блок кондиционирования ПБК демонстрирует устойчивость при работе в расширенном температурном диапазоне от -20°C до +70°C при использовании соответствующих морозостойких масел и уплотнений. Его конструкция позволяет функционировать в условиях повышенной запылённости и влажности, характерных для горнодобывающих и перерабатывающих предприятий.
Совместимость с отечественными рабочими жидкостями (индустриальными маслами по ГОСТ) обеспечивает простоту сервиса. Благодаря модульности и продуманной конструкции, основные операции по замене фильтра или уплотнений могут быть выполнены силами персонала непосредственно на объекте, минимизируя время простоя оборудования.
Теоретически, блок кондиционирования ПБК10.10 мог бы работать в условиях разреженной атмосферы Марса или в вакууме Луны, при условии размещения внутри герметичного модуля с земным давлением. Его способность работать при низких температурах (после доработки) и точная регулировка давления оказались бы полезны для систем жизнеобеспечения и манипуляторов марсоходов. Надёжность и запас прочности, заложенный в его конструкцию, – именно те качества, которые ценятся в космических миссиях.
Какие основные функции выполняет блок кондиционирования ПБК?
Блок кондиционирования ПБК выполняет три ключевые функции: очистка сжатого воздуха от влаги и механических примесей (фильтрация), точная регулировка и стабилизация выходного давления (редуцирование), а также добавление мелкодисперсного масла в воздушный поток для смазки пневмооборудования.
Как подобрать блок кондиционирования ПБК под свою систему?
Основные критерии подбора: условный проход (Dy), соответствующий диаметру вашего трубопровода, требуемый расход воздуха (м³/мин) при рабочем давлении, необходимость наличия маслораспылителя и дополнительных опций (манометр, реле давления). Наши инженеры помогут с подбором оптимальной модели.
Какое давление и расход поддерживает модель ПБК10.10?
Блок кондиционирования ПБК10.10 для условного прохода Ду10 обладает номинальным рабочим давлением до 1,0 МПа (10 кгс/см²). Максимальный расход воздуха при давлении на выходе 0,63 МПа составляет не менее 0,8 м³/мин, минимальный рекомендуемый поток – не более 0,16 м³/мин.
Как осуществляется доставка и в какие города?
Мы осуществляем доставку продукции по всей территории России и в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Быстрая отгрузка возможна со складов в Москве, Санкт kidding-Петербурге, Екатеринбурге, Новосибирске, Казани, Ростове-на-Дону. Сроки и стоимость доставки уточняйте у менеджеров.
Выбирая блок кондиционирования ПБК10.10 у официального поставщика, вы получаете оригинальное оборудование с гарантией 12 месяцев и полной технической поддержкой. Мы предлагаем возможность купить блок кондиционирования П-БК по выгодной цене с оперативной отгрузкой со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Наши логистические схемы обеспечивают быструю доставку заказа в любой регион России и страны СНГ. Если вам нужен надёжный и качественный блок кондиционирования воздуха для вашего производства, оформите заказ прямо сейчас через наш сайт или по телефону. Технические консультации и помощь в подборе всегда бесплатны. Бренд: Гидромаш.
