| Диаметр, Ду | 10 |
| Давление, Мпа | 0,63 |
Блок кондиционирования П-БК 04.16 — это готовое решение для подготовки сжатого воздуха в промышленных пневмосистемах. Устройство выполняет очистку, регулировку давления и при необходимости смазку воздушного потока, что значительно повышает надёжность и ресурс пневмооборудования. Купить блок кондиционирования П-БК 04.16 рекомендуется для снижения эксплуатационных затрат и минимизации простоев.
Блок кондиционирования П-БК 04.16 представляет собой компактный пневматический модуль, собранный на базе стандартизированных компонентов серии П-МК. Основное назначение блока — комплексная подготовка сжатого воздуха, поступающего от компрессора или магистрали, перед подачей к потребителям: пневмоцилиндрам, инструментам, приводам клапанов и другому оборудованию. Заказать блок кондиционирования П-БК 04.16 — значит обеспечить свою систему чистым воздухом с заданными параметрами давления и влажности.
Конструктивно блок П-БК 04.16 может включать входной вентиль с обратным клапаном (П-МК07), фильтр-регулятор с тонкостью фильтрации 40 мкм (П-МК04), маслораспылитель (П-МК06) и реле давления (П-МК09). Такая комбинация позволяет последовательно удалять из воздуха механические примеси и влагу, регулировать и стабилизировать давление, а также добавлять мелкодисперсную смазку для снижения трения в пневмомоторах и цилиндрах. Использование блока подготовки воздуха П-БК 04.16 — залог долговечной работы всего пневмоконтура.
Ключевыми техническими особенностями блока кондиционирования П-БК 04.16 являются рабочее давление до 1,0 МПа (10 кгс/см²), регулируемый расход воздуха и высокая степень очистки. Устройство отличается модульностью, что позволяет адаптировать его под конкретные задачи, а также простотой монтажа и обслуживания. Применение блока П-БК 04.16 особенно важно в условиях, где требуется высокая точность и повторяемость пневмоприводов.
Блок кондиционирования П-БК 04.16 — это как фитнес-тренер для сжатого воздуха: он удаляет лишнюю влагу и грязь, накачивает нужным давлением и даже добавляет «смазку» для лёгкости движений пневмоинструментов. Благодаря такому блоку подготовки воздуха оборудование работает чётко, мощно и без поломок.
| Параметр | Значение для модели с условным проходом 10 мм |
|---|---|
| Рабочее давление, МПа | 0,16 – 1,0 |
| Номинальное давление, МПа | 1,0 |
| Максимальный расход воздуха при 0,63 МПа, м³/мин, не менее | 0,8 |
| Минимальный расход воздуха при 0,63 МПа, м³/мин, не более | 0,16 |
| Абсолютная тонкость фильтрации, мкм | 40 |
| Степень влагоотделения, % | не менее 95 |
| Диапазон настройки реле давления, МПа | 0,16 – 1,0 |
| Диапазон настройки предохранительного клапана, МПа | 0,5 – 0,7 |
| Тип рабочей среды | Сжатый воздух |
| Присоединительная резьба (типовое исполнение) | G1/4" или R1/4" |
| Материал корпуса основных модулей | Алюминиевый сплав |
| Масса (примерная), кг | около 3,5 |
Принцип работы блока кондиционирования П-БК 04.16 основан на последовательной обработке сжатого воздуха несколькими модулями. Воздух от источника поступает во входной вентиль, который одновременно выполняет функцию обратного клапана, предотвращая обратный поток и слив воздуха из системы при остановке компрессора. Далее поток направляется в фильтр-регулятор, где происходит его очистка от механических частиц размером более 40 мкм и отделение конденсата. Регулятор позволяет точно задавать требуемое давление на выходе из блока, что критически важно для стабильной работы пневмоприводов.
После фильтрации и регулировки воздух может поступать через маслораспылитель, где в него добавляется мелкодисперсное масло для смазки движущихся частей пневмоинструментов и цилиндров. При эксплуатации блока кондиционирования П-БК 04.16 без смазки данный модуль может быть исключён. Завершающим элементом цепи является реле давления, которое контролирует давление в системе и при достижении заданного верхнего порога отключает компрессор, а при падении до нижнего порога — включает его, обеспечивая энергоэффективность.
Давление и расход воздуха — основные параметры, влияющие на работу блока. При недостаточном входном давлении (ниже 0,16 МПа) блок может не обеспечить заданные выходные характеристики. Превышение номинального давления (свыше 1,0 МПа) блокируется предохранительным клапаном. Регулярный контроль состояния фильтрующего элемента и уровня масла в распылителе — ключевые моменты для долговечной работы всего узла подготовки воздуха.
Прямое подключение пневмоинструмента к компрессору без блока кондиционирования П-БК 04.16 подобно питанию сложного механизма грязной водой: влага и абразивные частицы быстро выводят из строя уплотнения, засоряют каналы и увеличивают трение. Инвестиция в качественный блок подготовки воздуха окупается многократным увеличением ресурса всего парка оборудования.
Температурный режим эксплуатации блока кондиционирования П-БК 04.16 лежит в типовом для промышленной пневматики диапазоне от -10°C до +50°C. При более низких температурах возможно загустевание масла в смазочном модуле и снижение эластичности уплотнений, при более высоких — риск перегрева и повышенного износа. Качество рабочей среды (сжатого воздуха) напрямую влияет на ресурс: наличие большого количества конденсата и твёрдых примесей ускоряет засорение фильтра и износ клапанов.
Срок службы блока П-БК 04.16 при соблюдении регламента обслуживания и использовании в штатных условиях может достигать 5-7 лет и более. Наибольшему износу подвержены фильтрующий элемент и резинотехнические изделия (уплотнительные кольца, мембраны). Своевременная замена этих элементов позволяет поддерживать параметры блока кондиционирования воздуха на исходном уровне и избежать незапланированных остановок.
Блок кондиционирования П-БК 04.16 широко применяется в различных отраслях промышленности, где используется пневматика. В машиностроении и автомобильной промышленности он обеспечивает чистым и стабильным воздухом сборочные линии, манипуляторы и зажимные устройства станков. В горнодобывающей промышленности блок подготовки воздуха защищает от влаги и грязи перфораторы, отбойные молотки и буровое оборудование. В нефтегазовой отрасли блоки управления задвижками и клапанами также требуют качественной подготовки воздуха для безотказной работы.
Металлообработка и деревообработка используют блок кондиционирования П-БК 04.16 для пневмоинструментов (шлифмашины, дрели, гайковёрты), что снижает их износ. В химической и текстильной промышленности очищенный воздух необходим для агрегатов, чувствительных к загрязнениям. В строительстве и ЖКХ блоки подготовки воздуха устанавливают в системах управления вентиляцией, автоматических дверях и другом оборудовании. Повсеместное использование блока П-БК 04.16 объясняется его универсальностью и способностью повышать надёжность любых пневмосистем.
Интеграция блока кондиционирования П-БК 04.16 в концепцию Industry 4.0 открывает новые возможности. Подключение датчиков давления, расхода и влажности позволяет в режиме реального времени отслеживать состояние системы в SCADA или через IoT-платформы. Данные о загрязнении фильтра и необходимости обслуживания передаются на ПЛК, что позволяет реализовать предиктивную диагностику и предотвращать простои. Блок подготовки воздуха становится интеллектуальным узлом, взаимодействующим с коллаборативными роботами (коботами) на автоматизированных линиях.
Для продления срока службы блока кондиционирования П-БК 04.16 необходимо регулярно выполнять ряд процедур. Основное внимание уделяется фильтру-регулятору: прозрачный стакан-отстойник нужно периодически освобождать от скопившегося конденсата, а фильтрующий элемент — промывать или заменять по мере загрязнения. Также рекомендуется проверять точность настройки реле давления и предохранительного клапана. Для смазочного модуля важен контроль уровня масла и его своевременная доливка.
Элементами, изнашивающимися быстрее всего, являются резинотехнические изделия (уплотнительные кольца, мембраны в реле и клапанах) и фильтрующая кассета. Также со временем может снижаться точность пружин регулятора давления. Общие рекомендации по регламентному обслуживанию включают ежесменный визуальный контроль (наличие течей, показания манометра), ежемесячную очистку фильтра и ежегодную комплексную проверку всех узлов. Заказать техническое обслуживание блока подготовки воздуха можно у специалистов поставщика.
Ремонтный комплект для блока кондиционирования П-БК 04.16 включает набор быстроизнашиваемых деталей, обеспечивающих восстановление работоспособности. Типовой состав ЗИП: уплотнительные кольца (различных сечений) для всех разъёмных соединений, мембрана для реле давления П-МК09, мембрана и пружина для фильтра-регулятора П-МК04, фильтрующий элемент (сменный картридж), смотровое стекло (при наличии). Крепёж (винты, гайки) обычно также входит в комплект. Оригинальный ЗИП для блока подготовки воздуха П-БК 04.16 можно заказать отдельно, что позволяет выполнять ремонт непосредственно на месте эксплуатации без длительного простоя оборудования.
На рынке представлены различные аналоги блока кондиционирования П-БК 04.16, отличающиеся компоновкой, параметрами и дополнительными функциями. Вот несколько типовых вариантов:
1. Блок подготовки воздуха с тонкостью фильтрации 25 мкм — обеспечивает более высокую степень очистки для чувствительного оборудования.
2. Компактный блок с редуктором и встроенным манометром — удобен для монтажа в ограниченном пространстве.
3. Блок с электронным управлением давлением и цифровым дисплеем — позволяет точно программировать параметры и интегрироваться в системы автоматизации.
4. Промышленный блок с пропускной способностью 1,2 м³/мин и давлением до 1,6 МПа — рассчитан на высокие расходы.
5. Модульный блок с возможностью установки дополнительных ступеней фильтрации (угольный фильтр, микробный фильтр) — для особо чистых применений, например, в пищевой или фармацевтической промышленности.
Выбор аналога блока кондиционирования воздуха зависит от конкретных технических требований и условий эксплуатации.
| Элемент обозначения | Расшифровка |
|---|---|
| П | Пневматическое оборудование |
| БК | Блок кондиционирования (подготовки воздуха) |
| 04 | Наличие фильтра-регулятора типа П-МК04 с тонкостью фильтрации 40 мкм |
| 16 | Наличие реле давления типа П-МК09 с диапазоном настройки до 1,0 МПа |
| (10) | Условный проход (номинальный диаметр) 10 мм |
| Без манометра | Исполнение без установленного измерительного прибора (манометр поставляется отдельно) |
Внедрение блока кондиционирования П-БК 04.16 в пневмосистему приносит ощутимые экономические выгоды. Снижение простоев связано с минимизацией поломок пневмоинструментов и приводов из-за некачественной воздуха. Экономия энергии достигается за счёт оптимизации работы компрессора реле давления. Рост ресурса оборудования уменьшает затраты на ремонт и закупку новых единиц. В итоге, применение блока подготовки воздуха П-БК 04.16 значительно улучшает окупаемость (ROI) всего технологического участка.

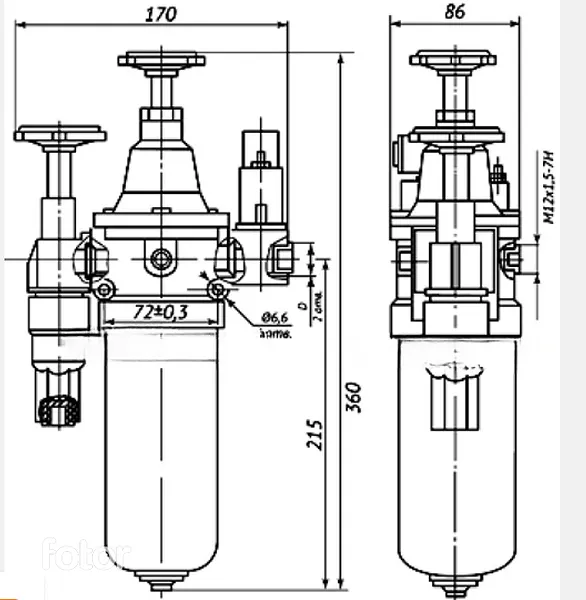

Габаритные размеры блока кондиционирования П-БК 04.16 в сборе зависят от его комплектации и условного прохода. Для модели с Ду10 (резьба G1/4") общие размеры составляют приблизительно 200 мм в длину, 150 мм в ширину и 100 мм в высоту. Блок имеет моноблочную или сборно-модульную конструкцию с резьбовым присоединением на входе и выходе. Резьба может быть внутренней или внешней, метрической или дюймовой, в зависимости от исполнения.
Особенности монтажа блока подготовки воздуха включают возможность установки как непосредственно на компрессор или ресивер, так и в разрыв пневмолинии. При монтаже в ограниченном пространстве важно обеспечить свободный доступ для обслуживания фильтра и регулировочных винтов. Для настенного монтажа могут потребоваться дополнительные кронштейны. Все присоединительные размеры должны соответствовать параметрам подключаемых трубопроводов и арматуры.
П-БК 04.16(10) — блок кондиционирования П-БК 04.16 с условным проходом 10 мм, в комплектации без манометра.
П-БК 04.16(10)-М — блок кондиционирования П-БК 04.16 с условным проходом 10 мм, в комплектации с установленным манометром (опционально).
П-БК 04.16(16) — блок кондиционирования П-БК 04.16 с условным проходом 16 мм, без манометра.
Блок кондиционирования П-БК 04.16 адаптирован для эксплуатации в широком температурном диапазоне, характерном для России и стран СНГ. Его конструкция совместима с отечественными марками индустриальных масел и сжатым воздухом от российских компрессоров. Устройство устойчиво к нестабильному качеству электропитания в системах с электронным управлением. Блок подготовки воздуха готов к работе на объектах ЖКХ и промышленных предприятиях РФ и СНГ в условиях повышенной запылённости и влажности.
Блок кондиционирования П-БК 04.16 способен работать в экстремальных условиях при температурах до -40°C и выше +50°C, при условии использования специальных морозостойких уплотнений и масел. Конструкция совместима с отечественными рабочими жидкостями, соответствующими ГОСТ. Для работы с сильно загрязнённым воздухом рекомендуется установка дополнительного предварительного фильтра. Простота конструкции позволяет выполнять диагностику и текущий ремонт блока подготовки воздуха даже в полевых условиях, минимизируя простои оборудования.
Если бы блок кондиционирования П-БК 04.16 отправился в космос, его герметичная конструкция и способность работать при низких давлениях (после адаптации) могли бы пригодиться для систем жизнеобеспечения или робототехники. На Луне, при перепадах температур от -173°C до +127°C, наш блок, конечно, потребовал бы особых материалов, но сам принцип подготовки газовой среды остался бы актуальным. Это лишний раз подчёркивает запас прочности и надёжности данного промышленного устройства.
Какое максимальное давление выдерживает блок кондиционирования П-БК 04.16?
Номинальное рабочее давление блока П-БК 04.16 составляет 1,0 МПа (10 кгс/см²). Максимальное кратковременное давление ограничено настройкой предохранительного клапана (обычно 0,7 МПа).
Какой присоединительный размер у модели с условным проходом 10 мм?
Для исполнения Ду10 типовым присоединительным размером является резьба G1/4" (цилиндрическая дюймовая) или R1/4" (коническая дюймовая). Точный тип резьбы уточняйте в документации на конкретное изделие.
Как осуществляется доставка в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону?
Доставка блока кондиционирования П-БК 04.16 осуществляется транспортными компаниями или курьерской службой по всей России. Также возможна отгрузка со складов в указанных городах при наличии. Доставка в страны СНГ (Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан) осуществляется по договорённости.
Какая гарантия предоставляется на блок кондиционирования П-БК 04.16?
На блок подготовки воздуха П-БК 04.16 предоставляется гарантия 12 месяцев с момента отгрузки при условии соблюдения правил эксплуатации, монтажа и обслуживания.
Выбирая блок кондиционирования П-БК 04.16, вы получаете оригинальное оборудование от производителя Гидромаш с полной гарантией 12 месяцев. Мы предлагаем конкурентную цену и возможность быстрой отгрузки со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Наши логистические партнёры обеспечивают своевременную доставку по всей России и в страны СНГ. Заказать блок кондиционирования П-БК 04.16 можно по телефону или через форму на сайте — менеджеры рассчитают стоимость и сроки в кратчайшее время. Купить надёжный блок подготовки воздуха у проверенного поставщика — значит инвестировать в стабильность вашего производства.
