Блок кондиционирования ПБК09.16-Блок кондиционирования П-БК 09.16(10) представляет собой готовый модуль подготовки сжатого воздуха для пневмосистем. Устройство объединяет фильтрацию, регулировку давления, смазку и защитные функции, обеспечивая подачу чистого, осушенного и смазанного воздуха к пневмоинструменту и приводам. Блок кондиционирования ПБК09.16 предназначен для повышения надёжности и ресурса всего пневматического оборудования на производстве.
Блок кондиционирования ПБК09.16-Блок — это комплексное решение для подготовки сжатого воздуха на точке потребления. В отличие от отдельных фильтров, редукторов и лубрикаторов, данный блок объединяет все ключевые функции в одном компактном корпусе, что упрощает проектирование, монтаж и обслуживание пневмолиний.
Основная задача блока кондиционирования ПБК09.16 — обеспечить стабильные параметры воздуха: требуемое давление, чистоту от механических примесей и влаги, а также дозированную подачу масляного аэрозоля для смазки движущихся частей пневмооборудования. Такой комплексный подход значительно увеличивает межремонтный интервал цилиндров, пневмомоторов, клапанов и другого инструмента, защищая их от износа и коррозии.
Ключевым преимуществом блока кондиционирования П-БК 09.16 является его модульная конструкция на основе типовых элементов «П-МК». В состав базовой версии блока ПБК09.16 (П-БК 09.16(10)) без манометра входят: входной запорно-обратный клапан (П-МК07), фильтр-регулятор (П-МК04) и маслораспылитель (П-МК06). Это оптимальная комбинация для большинства стандартных задач. Блок кондиционирования воздуха ПБК09.16 рассчитан на номинальное давление 1.0 МПа (10 кгс/см²) и способен обрабатывать значительные объёмы воздуха в зависимости от условного прохода.
Блок кондиционирования П-БК 09.16 обеспечивает такую степень подготовки воздуха, что его можно было бы использовать для дыхания аквалангиста, если бы не маленькая деталь — он добавляет масло. Зато ваш пневмоинструмент будет «дышать» чистым, смазанным воздухом и работать безотказно, как швейцарские часы на российской смазке.
| Параметр | Значение для условного прохода Ду10 |
|---|---|
| Наименование модели | ПБК09.16-Блок (П-БК 09.16(10)) |
| Минимальное давление на входе | 0,16 МПа (1,6 кгс/см²) |
| Номинальное давление | 1,0 МПа (10 кгс/см²) |
| Расход воздуха при давлении 0,63 МПа | Максимальный: не менее 0,8 м³/мин Минимальный: не более 0,16 м³/мин |
| Тип рабочей среды | Сжатый воздух |
| Абсолютная тонкость фильтрации | 40 мкм |
| Степень влагоотделения | Не менее 95% |
| Тип присоединения | Резьбовое (уточняется по каталогу) |
| Материал корпуса | Алюминиевый сплав, сталь |
| Масса (ориентировочно) | ~2,5–3,5 кг |
Принцип работы блока кондиционирования ПБК09.16 основан на последовательной обработке сжатого воздуха несколькими аппаратами. Воздух от магистрали сначала поступает во входной вентиль с функцией обратного клапана, который предотвращает обратный ток среды при отключении. Далее поток направляется в фильтр-регулятор, где происходит его очистка от механических частиц размером более 40 мкм и конденсата, а также снижение и стабилизация давления до заданного оператором уровня.
После регулятора очищенный воздух под нужным давлением попадает в маслораспылитель. Здесь происходит его обогащение мельчайшими частицами масляного аэрозоля за счёт эффекта Вентури. Масло дозируется пропорционально расходу воздуха, обеспечивая равномерную смазку всех downstream-устройств. Таким образом, блок кондиционирования П-БК 09.16 на выходе выдаёт воздух с заданными параметрами чистоты, давления и содержания смазки.
Эффективность работы всего блока кондиционирования воздуха ПБК09.16 напрямую зависит от параметров входящего потока: давления и расхода. Важно обеспечить, чтобы давление на входе в блок было не ниже минимального (0,16 МПа), иначе регулировка и смазка будут неэффективны. Правильная настройка регулятора давления и контроль уровня масла в лубрикаторе — ключевые моменты для корректной эксплуатации.
Типичная ошибка — попытка использовать для подачи воздуха к блоку кондиционирования ПБК09.16 обычные шланги низкого давления или нерассчитанные на масляный аэрозоль. Это приводит к их быстрому износу, разрывам и утечкам. Всегда применяйте специализированные пневморукава, рассчитанные на рабочее давление системы и контакт с маслом.
Блок кондиционирования ПБК09.16 рассчитан на работу при температуре окружающей среды от +5°C до +60°C. Температура самого сжатого воздуха не должна превышать +60°C, так как это может привести к деградации уплотнительных материалов и снижению эффективности фильтрации и смазки. При отрицательных температурах возможно замерзание конденсата в фильтре-влагоотделителе, что потребует установки дополнительных осушителей.
Срок службы блока кондиционирования П-БК 09.16 при правильной эксплуатации составляет, как правило, не менее 8-10 лет. Ресурс напрямую зависит от чистоты поступающего воздуха, своевременного обслуживания фильтровальных элементов, заправки рекомендованным маслом и поддержания давления в допустимом диапазоне. Агрессивные примеси в воздухе и чрезмерная влажность сокращают межсервисные интервалы.
Блок кондиционирования ПБК09.16 широко применяется во всех отраслях промышленности, где используется пневмоавтоматика. В машиностроении и автомобильной промышленности он обслуживает сборочные линии, станки с ЧПУ и испытательные стенды. В горнодобывающей промышленности и металлообработке блок подготавливает воздух для перфораторов, гайковёртов и пневмоцилиндров. В нефтегазовой отрасли используется на контрольно-измерительной аппаратуре и запорной арматуре.
В деревообработке, текстильной и химической промышленности блок кондиционирования воздуха ПБК09.16 защищает точное пневмооборудование от пыли и влаги. В строительстве и ЖКХ он обеспечивает долгую работу пневмоинструмента и систем управления. Таким образом, покупка блока кондиционирования — это инвестиция в надёжность всего парка пневматического оборудования предприятия.
Блок кондиционирования П-БК 09.16 легко интегрируется в концепцию Индустрии 4.0. Оснащённый датчиками перепада давления на фильтре, уровня масла и выходного давления, он может передавать данные на ПЛК или в IoT-платформу. Это позволяет организовать предиктивное обслуживание: система сама предупредит о необходимости замены фильтроэлемента или долива масла, минимизируя простои. Совместная работа с коботами (коллаборативными роботами) требует особо чистого и стабильного воздуха, что и обеспечивает данный блок.
Обслуживание блока кондиционирования ПБК09.16 сводится к регулярным процедурам: визуальный контроль, слив конденсата из фильтра-влагоотделителя (вручную или через автослив), проверка и долив масла в маслораспылитель, а также замена фильтрующего картриджа по мере загрязнения (индикатор перепада давления). Периодичность обслуживания зависит от интенсивности работы и загрязнённости входящего воздуха.
Для продления срока службы блока кондиционирования воздуха ПБК09.16 рекомендуется использовать качественные смазочные масла, предназначенные для пневмосистем, и своевременно удалять конденсат. Быстрее всего изнашиваются уплотнительные кольца (РТИ) и фильтрующий элемент. При снижении эффективности регулировки давления или появлении утечек необходима диагностика и, возможно, замена мембраны регулятора или ремонт клапанных узлов.
Для текущего ремонта и обслуживания блока кондиционирования ПБК09.16-Блок рекомендуется иметь ремонтный комплект (ЗИП). В его состав обычно входят быстроизнашиваемые детали: комплект уплотнительных колец (разных сечений) для всех стыков и клапанов, фильтрующий элемент (сменный картридж) для фильтра-влагоотделителя, мембранный комплект для регулятора давления, смотровое стекло (при наличии) для маслораспылителя, а также набор крепёжных элементов. Заказать оригинальный ЗИП для блока кондиционирования П-БК 09.16 можно у поставщика.
1. Блок подготовки воздуха трёхсоставной (фильтр-регулятор-лубрикатор) с резьбой G1/4.
2. Пневмоблок подготовки FRL-комплект с манометром и автосливом конденсата.
3. Модуль кондиционирования воздуха с тонкостью фильтрации 25 мкм и регулятором на 1,6 МПа.
4. Блок воздухоподготовки в корпусе из нержавеющей стали для агрессивных сред.
5. Миниатюрный блок кондиционирования для малорасходных систем с условным проходом Ду6.
| Элемент кода | Значение (расшифровка) |
|---|---|
| ПБК | Пневматический Блок Кондиционирования |
| 09 | Модификация / Типоисполнение (без манометра, с реле давления П-МК09 в опции) |
| 16 | Условный проход, мм (варианты: 06, 10, 16, 25) |
| Буква после индекса (П-БК) | Тип включённых модулей и их комбинация |
| Цифра в скобках (10) | Номинальное давление, приведённое в кгс/см² |
Применение блока кондиционирования ПБК09.16 напрямую влияет на экономику производства. Снижение износа дорогостоящих пневмоцилиндров, грейферов и инструмента уменьшает затраты на ремонт и запасные части. Стабильное давление повышает скорость и точность технологических операций, сокращая простои. Экономия энергии достигается за счёт оптимальной настройки рабочего давления. В итоге, инвестиции в качественную подготовку воздуха с помощью блока кондиционирования П-БК 09.16 окупаются за счёт роста общего ресурса оборудования, снижения эксплуатационных расходов и улучшения показателя ROI (окупаемости инвестиций).
Габариты блока кондиционирования ПБК09.16 варьируются в зависимости от условного прохода (Ду). Для типового исполнения Ду10 общие размеры составляют примерно: длина по осям присоединительных портов — 300-350 мм, ширина (глубина) корпуса — 150-180 мм, высота (с учетом регулятора и маслораспылителя) — 200-250 мм. Тип присоединения — внутренняя резьба (например, G1/2" для Ду10), расположенная на входном и выходном фланцах блока.
Монтаж блока кондиционирования П-БК 09.16 рекомендуется производить на вертикальной или горизонтальной поверхности в непосредственной близости от защищаемого оборудования, но в доступном для обслуживания месте. Компактная компоновка позволяет устанавливать блок в ограниченном пространстве пневмошкафов или на производственных линиях. Важно обеспечить свободный доступ к ручке регулятора, смотровому окну маслораспылителя и сливному крану фильтра.

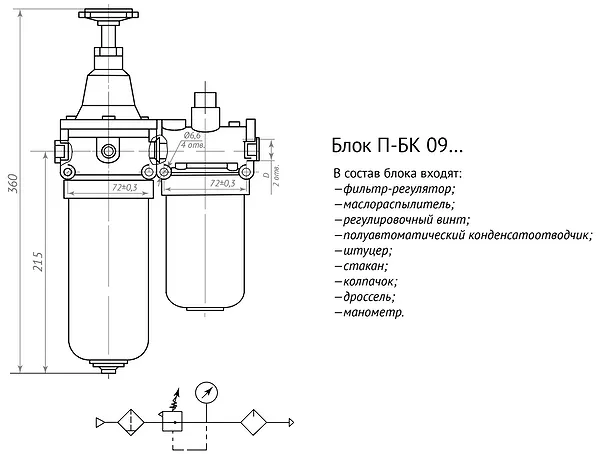

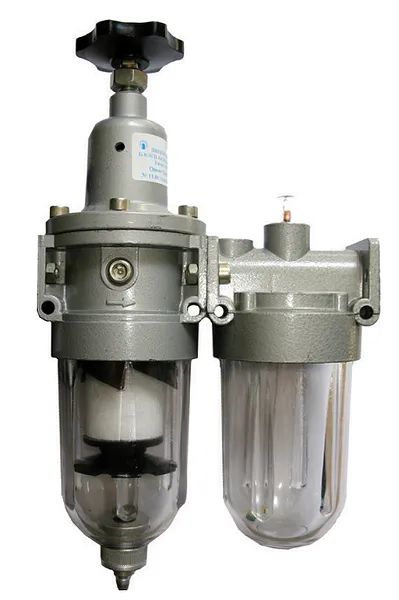

Модель ПБК09.16-Блок (П-БК 09.16(10)) — базовый блок кондиционирования с фильтром-регулятором П-МК04 и маслораспылителем П-МК06, без манометра, условный проход Ду10.
Модель ПБК09.16-Блок (П-БК 09.16(10)-М) — блок кондиционирования в комплектации с манометром для визуального контроля выходного давления.
Модель ПБК09.16-Блок (П-БК 09.25(10)) — блок кондиционирования с увеличенным условным проходом Ду25 для высокопроизводительных систем.
Блок кондиционирования ПБК09.16 адаптирован к работе в широком диапазоне климатических условий России и стран СНГ. Его конструкция учитывает нестабильное качество электроснабжения на промобъектах (стабильность работы не зависит от напряжения). Совместим с отечественными индустриальными маслами, соответствующими ГОСТ. Специальное исполнение уплотнений и материалов рассчитано на работу с воздухом, который может содержать повышенное количество влаги и пыли, что характерно для многих отечественных производств и объектов ЖКХ.
Блок кондиционирования ПБК09.16 может эксплуатироваться в условиях пониженных температур (при наличии специального морозостойкого исполнения уплотнений и масел), теоретически до –40°C, при условии защиты от прямого обледенения и использования осушителей для предотвращения замерзания конденсата. Он сохраняет работоспособность при повышенной запылённости благодаря эффективному фильтру. Конструкция блока позволяет проводить элементарную диагностику и замену основных элементов (фильтра, масла) даже в полевых условиях, без сложного инструмента.
Если бы на Марсе была атмосфера, хотя бы из углекислого газа, которую нужно было бы сжать, очистить и подать к марсианскому пневмоперфоратору, блок кондиционирования П-БК 09.16, вероятно, справился бы. Его герметичные соединения предотвратили бы утечку драгоценного газа в разреженную атмосферу, а фильтр задержал бы марсианскую пыль. Конечно, пришлось бы адаптировать масло для работы при –100°C, но сам запас прочности и безотказности конструкции от Гидромаш — уже космический.
Входит ли манометр в комплектацию блока ПБК09.16?
Базовая модификация блока кондиционирования П-БК 09.16(10) поставляется без манометра. Манометр (П-МК09) или реле давления может быть установлен как опция при заказе. Уточняйте нужную комплектацию у менеджеров.
Какое масло нужно заливать в маслораспылитель блока кондиционирования?
Рекомендуется использовать специализированные индустриальные масла для пневмосистем (вязкостью, например, ISO VG32), желательно одного типа для всего оборудования на линии. Использование неподходящих масел может привести к закоксовыванию дозирующего устройства и ухудшению смазки.
Как часто нужно менять фильтрующий элемент?
Периодичность замены зависит от загрязнённости воздуха и интенсивности работы. Ориентируйтесь на индикатор перепада давления (если есть) или устанавливайте график замены раз в 6-12 месяцев при среднестатистической нагрузке. При работе в запылённых условиях интервал сокращается.
Как организована доставка блока кондиционирования ПБК09.16 по России и СНГ?
Мы осуществляем доставку во все регионы России (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города) и страны СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Сроки и стоимость доставки рассчитываются индивидуально.
Выбирая блок кондиционирования ПБК09.16 от Гидромаш, вы приобретаете оригинальное, качественное оборудование с гарантией производителя 12 месяцев. Мы предлагаем конкурентные цены и обеспечиваем возможность быстрой отгрузки со складов в ключевых логистических центрах: Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Наши специалисты помогут подобрать оптимальную комплектацию, а служба логистики организует доставку блока кондиционирования П-БК 09.16 в ваш город по России или в страну СНГ в кратчайшие сроки. Чтобы купить или заказать блок кондиционирования воздуха, свяжитесь с нами любым удобным способом.
Гидромаш · поcтавкa по РФ и СНГ · sd-tehno.ru
На этой вкладке — техническая документация по товару «ПБК09.16-Блок кондиционирования П-БК 09.16(10) (П-МК04, П-МК06) без манометра»: краткое описание с техническими характеристиками, а также образец технического паспорта изделия с техническими параметрами, гарантией и другой полезной информацией. Нажмите на нужный документ, чтобы скачать его в формате PDF — файл можно сохранить или распечатать.
