| Диаметр, Ду | 25 |
| Давление, Мпа | 0,63 |
Блок ПБК17.25 (П-БК 17.25 УХЛ4) — это комплексный пневматический агрегат готовый к установке, предназначенный для подготовки и распределения сжатого воздуха в промышленных системах пневмоавтоматики. Устройство объединяет в едином корпусе входной трёхлинейный клапан, фильтр-влагоотделитель, регулятор давления и маслораспылитель, обеспечивая компактность, надёжность соединений и удобство монтажа. Блок ПБК17.25 значительно упрощает проектирование и сборку пневмосистем благодаря своей универсальности и готовности к эксплуатации.
Блок ПБК17.25 (П-БК 17.25 УХЛ4) представляет собой функциональный модуль для подготовки и управления сжатым воздухом в промышленных пневматических системах. Его ключевое назначение — обеспечение подачи очищенного, осушенного и дозированно смазанного воздуха с заданным и стабильным давлением к пневмоцилиндрам, пневмомоторам, приводам клапанов и другому исполнительному оборудованию. Комплексное устройство решает сразу несколько задач: оно блокирует обратный поток воздуха, очищает его от механических примесей и влаги, регулирует давление в линии потребителя и подаёт масляный туман для смазки движущихся частей пневмоаппаратов. За счет чего система работает более стабильно, а её ресурс существенно продлевается.
Блок пневматический ПБК17.25 отличается от наборных решений (когда клапан, фильтр, регулятор и маслораспылитель приобретаются по отдельности и соединяются фитингами) своей монолитной конструкцией. Это исключает утечки в точках соединений, экономит место на площадке и снижает трудозатраты на монтаж. Устройство рассчитано на работу с условным проходом Ду=25 мм, что позволяет ему обслуживать мощные пневмосистемы с высоким расходом воздуха, до 4 м³/мин. Блок ПБК17.25 создан для жёстких условий эксплуатации климатического исполнения УХЛ4, гарантируя стабильную работу при широком диапазоне температур и влажности, характерных для производственных цехов России и стран СНГ.
Пневматический блок ПБК17.25 можно сравнить с профессиональным фоторедактором для сжатого воздуха. Если сырой воздух из компрессора — это «сырой» снимок с дефектами (пыль, влага, нестабильное давление), то блок П-БК 17.25 УХЛ4 выполняет сразу несколько операций: он «кадрирует» поток (клапан), «убирает шумы и пятна» (фильтр-влагоотделитель), «корректирует яркость» (регулятор давления) и наносит «защитный лак» (маслораспылитель). На выходе вы получаете идеально подготовленный «кадр» — воздух, готовый к эффективной и долгой работе в вашей системе.

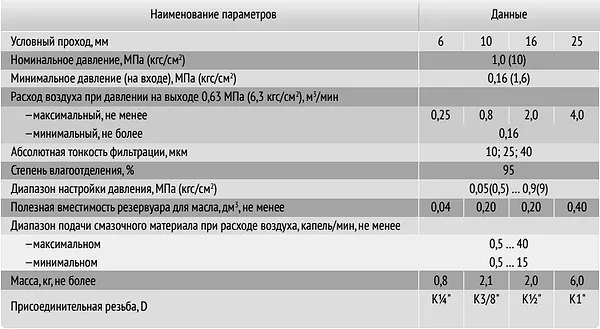

| Параметр | Значение для ПБК17.25 (Ду=25мм) |
|---|---|
| Условный проход, Ду | 25 мм |
| Номинальное давление, Pном | 1,0 МПа (10 кгс/см²) |
| Минимальное давление на входе | 0,16 МПа (1,6 кгс/см²) |
| Расход воздуха при Pвых=0,63 МПа, макс., не менее | 4,0 м³/мин |
| Расход воздуха при Pвых=0,63 МПа, мин., не более | 0,16 м³/мин |
| Климатическое исполнение | УХЛ4 |
| Тип рабочей среды | Сжатый воздух (очищенный) |
| Тип подключения | Резьбовое (уточняется по схеме) |
| Материал корпуса | Литейный алюминиевый сплав/сталь |

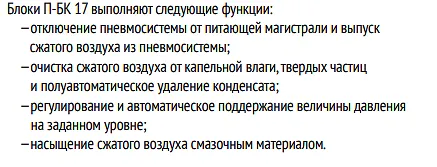

| Основная функция агрегата | Подготовка и распределение воздуха: клапан + фильтр-влагоотделитель + регулятор + маслораспылитель |
Принцип работы блока ПБК17.25 основан на последовательной обработке потока сжатого воздуха несколькими функциональными модулями, интегрированными в общий корпус. Сначала воздух под давлением от 0,16 МПа поступает через входной трёхлинейный клапан. Этот клапан выполняет запорную функцию, а также служит обратным клапаном, предотвращая нежелательный возврат воздуха в магистраль при отключении или падении давления. Далее воздушный поток направляется в секцию фильтра-влагоотделителя, где происходит его очистка от твёрдых частиц (тонкость фильтрации до 40 мкм) и отделение конденсата влаги (степень отделения не менее 95%).
Очищенный и осушенный воздух поступает на регулятор (редуктор) давления, который позволяет точно установить и поддерживать заданное давление в линии потребителя, независимо от колебаний давления на входе. Настройка обычно производится в диапазоне 0,16–1,0 МПа с помощью манометра (если входит в комплектацию). После регулирования воздух проходит через маслораспылитель, где в поток впрыскивается мельчайший масляный туман. Это обеспечивает смазку всех трущихся пар и уплотнений в последующих пневматических устройствах, значительно снижая их износ и повышая надёжность всей системы.
Самая типичная ошибка при эксплуатации пневмоагрегатов, включая блок ПБК17.25, — несвоевременное обслуживание фильтрующего элемента. Неоправданно долгая работа с забитым фильтром приводит к росту перепада давления и падению производительности. Маслораспылитель начинает работать некорректно, а на регулятор давления ложится повышенная нагрузка. Результат — рост энергозатрат компрессора и преждевременный выход из строя дорогостоящих пневмоцилиндров и пневмоклапанов. Лайфхак: установите простой манометр до и после фильтра. Разница в показаниях более 0,1 МПа — чёткий сигнал к замене картриджа.
Блок ПБК17.25 рассчитан на работу в стандартном для производственных помещений диапазоне температур окружающей среды. Оптимальные условия — от +5°C до +50°C. При температурах ниже +5°C возможно загустевание масла в маслораспылителе и образование конденсата внутри фильтра, что требует применения специальных морозостойких масел и более частого дренирования отстойника. Высокие температуры (выше +50°C) могут негативно сказаться на ресурсе уплотнительных элементов, особенно если используется не стойкая к нагреву резина.
На срок службы блока ПБК17.25 напрямую влияет качество поступающего сжатого воздуха и регулярность технического обслуживания. При использовании чистого, осушенного воздуха и своевременной замене фильтрующих элементов, сливе конденсата и пополнении масла в бачке, ресурс основного корпуса и клапанных узлов может превышать 10 лет и более. Наиболее быстроизнашиваемыми компонентами являются фильтрующий картридж (ресурс зависит от загрязнённости воздуха) и уплотнительные кольца в регулирующем клапане и маслораспылителе.
Блок ПБК17.25 находит широкое применение в различных отраслях промышленности для обслуживания сложных и протяжённых пневмосистем. В машиностроении и автомобильной промышленности он обеспечивает работу пневмопанелей управления станками, зажимных приспособлений, манипуляторов. В горнодобывающей промышленности и металлообработке используется для питания перфораторов, отбойных молотков, пескоструйных аппаратов. В химической, текстильной и пищевой промышленности требуется подготовленный воздух для пневмоприводов клапанов, дозаторов, упаковочных машин. В строительстве и ЖКХ блок ПБК17.25 может применяться в системах управления вентиляцией, пневмотранспорте, а также для питания пневмоинструмента. Универсальность и надёжность делают его ключевым элементом автоматизации.
Блок ПБК17.25, будучи классическим промышленным устройством, отлично интегрируется в концепции цифровизации производства. Оснащённый датчиками давления, дифференциального давления на фильтре и уровня масла, он становится частью сети IoT. Данные о состоянии подготовки воздуха в реальном времени передаются на ПЛК или в SCADA-систему. Это позволяет не только удалённо контролировать параметры, но и запускать предиктивное обслуживание: система сама предупредит о необходимости замены фильтра или долива масла, минимизируя риски незапланированных остановок. Для работы с коботами (коллаборативными роботами) стабильность смазки и давления от блока П-БК 17.25 УХЛ4 критически важна для плавности и точности движений роботизированной руки.
Правильное обслуживание блока ПБК17.25 — залог его длительной и безотказной работы. Периодичность ТО зависит от интенсивности работы системы и качества воздуха, но в среднем рекомендуется: ежедневно — визуальный осмотр и слив конденсата из отстойника фильтра-влагоотделителя; ежемесячно — проверка уровня и долив масла в бачок маслораспылителя, проверка давления настройки реле и регулятора; ежегодно или по показаниям дифференциального манометра — замена фильтрующего элемента. При обслуживании важно использовать оригинальные или рекомендованные производителем сменные элементы и рабочие жидкости.
Для планового ремонта и обслуживания блока ПБК17.25 рекомендуется иметь под рукой ремонтный комплект или ЗИП (запасные части, инструменты и принадлежности). В состав типового ремкомплекта входят: уплотнительные кольца и манжеты (РТИ) для вентиля, регулирующего клапана и маслораспылителя; сетчатый или коалесцентный сменный фильтрующий картридж; фильтрующий элемент для маслораспылителя; пружины для предохранительного клапана и регулятора; крепёжные элементы (болты, гайки, шайбы). Возможность заказа оригинального ЗИП у производителя или поставщика обеспечивает соответствие деталей и сохраняет гарантию на оборудование.
На рынке представлены различные аналоги и варианты исполнения пневматических подготовительных блоков. Среди них можно выделить: 1. Блок ПБК с условным проходом Ду=16 мм и пониженной производительностью до 2 м³/мин. 2. Модификация с дополнительным встроенным реле давления для автоматического управления компрессором. 3. Блок, включающий только фильтр-регулятор (ФРЛ) без маслораспылителя и входного клапана. 4. Агрегат с предохранительным клапаном быстрого сброса на более высокое давление (до 1,6 МПа). 5. Исполнение во взрывозащищённом корпусе для применения в химической и нефтегазовой отраслях.
| Элемент кода | Значение для ПБК17.25 |
|---|---|
| ПБК | Блок пневматический (П-БК) |
| 17 | Конструктивное обозначение базовой модели |
| 25 | Условный проход, Ду = 25 мм |
| УХЛ | Климатическое исполнение (умеренный и холодный климат) |
| 4 | Категория размещения (для работы в закрытых помещениях) |
Внедрение готового блока ПБК17.25 (П-БК 17.25 УХЛ4) вместо сборной конструкции из отдельных элементов приносит ощутимую экономическую выгоду. Во-первых, минимизируются простои на этапе монтажа и отладки за счёт заводской сборки и настройки. Во-вторых, исключаются утечки в местах межблочных соединений, что снижает энергопотребление компрессора. В-третьих, комплексная подготовка воздуха (очистка, осушение, смазка) резко повышает ресурс дорогостоящих пневмоприводов и инструментов, сокращая затраты на их ремонт и замену. Таким образом, инвестиции в качественный блок окупаются за счёт снижения эксплуатационных расходов и роста общей надёжности производственной линии.

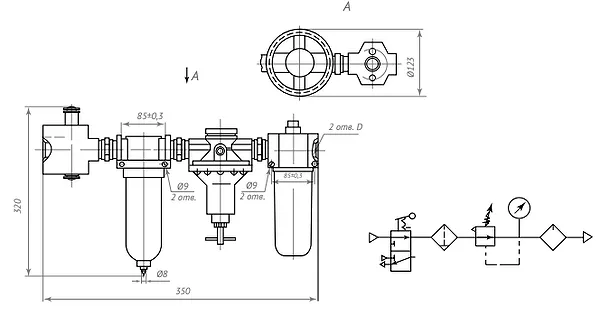

Монтаж блока ПБК17.25 осуществляется на специальную панель или кронштейн с помощью штатных крепёжных отверстий. Корпус агрегата выполняется в компактном форм-факторе, удобном для размещения в шкафах управления или на пневмораспределителях. Общие габариты устройства в сборе (длина × ширина × высота) составляют примерно 250×150×120 мм, однако точные размеры необходимо сверять по прилагаемому чертежу. Тип присоединения — резьбовой (обычно трубная резьба G1" или R1"). Вход и выход воздуха, а также слив конденсата и заправка масла имеют стандартные резьбовые порты, что упрощает подключение к стандартным пневмофитингам и трубопроводам. При монтаже в стеснённых условиях важно обеспечить свободный доступ к регулятору давления, манометру (если есть), сливной пробке фильтра и смотровому окну маслораспылителя.
Пример 1: Модель ПБК17.25-1 УХЛ4 — базовый комплект блока П-БК 17.25 УХЛ4, включающий входной клапан, фильтр-влагоотделитель, регулятор давления с манометром и маслораспылитель.
Пример 2: Модель ПБК17.25-2 УХЛ4 — расширенная комплектация, дополнительно включает предохранительный клапан на линию и реле давления для контроля.
Пример 3: Модель ПБК17.25/Б УХЛ4 — исполнение с быстросъемными соединениями (БРС) для лёгкого монтажа/демонтажа в технологических линиях.
Блок ПБК17.25 (П-БК 17.25 УХЛ4) изначально спроектирован с учетом специфики эксплуатации в России и странах СНГ. Климатическое исполнение УХЛ4 свидетельствует о его приспособленности к широкому диапазону температур и повышенной влажности, характерных для умеренного и холодного климата. Конструкция фильтра-влагоотделителя эффективно справляется с высоким влагосодержанием в сжатом воздухе, что часто наблюдается в отечественных системах без дополнительных осушителей. Уплотнения совместимы с российскими смазочными маслами для пневмоинструмента. Устройство не критично к незначительным перепадам напряжения в сети, питающей датчики и контроллеры (если таковые подключены), и готово к работе в условиях типичных промышленных объектов РФ — от металлургических комбинатов до цехов ЖКХ.
Блок пневматический ПБК17.25 может быть адаптирован для работы в экстремальных условиях, характерных для северных территорий, горных разработок или горячих цехов. При температурах до –40°C требуется применение специальных морозостойких масел в маслораспылителе и морозостойких уплотнений из материалов, сохраняющих эластичность на холоде. Для высокотемпературных применений (до +80°С и выше) используются уплотнения из фторкаучука (FKM), а также возможен отказ от секции маслораспылителя. Совместимость с различными типами отечественных рабочих жидкостей по ГОСТ позволяет подобрать оптимальный вариант для конкретных условий. Конструкция блока продумана так, что основные регламентные операции (слив конденсата, замена фильтра) могут быть выполнены силами персонала непосредственно на объекте, что критически важно для удалённых и труднодоступных точек эксплуатации.
Если бы перед блоком П-БК 17.25 УХЛ4 встала задача работать на Марсе, ему пришлось бы столкнуться с экстремально низким атмосферным давлением (~600 Па), резкими перепадами температур от –125°C до +20°C и высоким содержанием пыли. Его фильтр-влагоотделитель эффективно справлялся бы с марсианской пылью, но решающим фактором стала бы герметичность всех соединений и способность регулятора работать с пониженным входным давлением. На Луне, в условиях вакуума и огромных температурных колебаний, главным было бы обеспечение абсолютной герметичности и работоспособности при экстремальном холоде в тени. Надёжная механика и качественные материалы корпуса ПБК17.25 теоретически дают ему неплохие шансы, подчёркивая его высокий запас прочности для земных условий.
Какой воздух необходим для работы блока ПБК17.25?
Блок ПБК17.25 предназначен для работы со сжатым воздухом, подаваемым от промышленного компрессора. Давление на входе должно быть не ниже 0,16 МПа. Воздух должен соответствовать общепромышленным требованиям по чистоте и влажности, но блок сам выполняет его тонкую очистку и осушение.
Как подключить и настроить блок ПБК17.25?
Подключение производится по схеме: вход воздуха — к порту входного клапана, выход — к порту после маслораспылителя. Настройка сводится к установке нужного давления на выходе с помощью регулятора (вращение маховика) по показаниям манометра. Маслораспылитель настраивается регулятором капель.
Как часто нужно менять фильтр и масло в блоке ПБК17.25?
Частота замены фильтрующего элемента зависит от загрязнённости воздуха и расхода. Сигналом служит падение давления после фильтра на 0,1–0,15 МПа относительно входного. Масло в бачке доливается по мере расхода, контролируется через смотровое окно. Полная замена масла — по регламенту производителя.
Осуществляете ли вы доставку блока ПБК17.25 в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города?
Да, мы организуем доставку блоков П-БК 17.25 УХЛ4 по всей территории России и в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Возможна быстрая отгрузка со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Сроки и стоимость доставки уточняйте у менеджера при оформлении заказа.
Выбирая оригинальный блок подготовки воздуха ПБК17.25 (Гидромаш), вы получаете проверенное временем промышленное оборудование с гарантией от производителя. Наша компания предлагает не просто купить устройство по конкурентоспособной цене, а получить комплексное решение: консультации по подбору под вашу задачу, профессиональную упаковку, гарантийное и послегарантийное обслуживание. Мы обеспечиваем возможность быстрой отгрузки со складов в ключевых логистических центрах: Москва, Санкт-Петербург, Ростов-на-Дону, Новосибирск, Казань. Доставка осуществляется в кратчайшие сроки по России и странам СНГ. Закажите готовый пневматический блок П-БК 17.25 УХЛ4 и получите надёжное и долговечное решение для вашей системы сегодня!
