ПБК01.16-Блок кондиционирования П-БК 01.16(10) (П-МК07,П-МК04) без манометра

Пневмоблок кондиционирования ПБК01.16 (Блок П-БК 01.16) – это готовый функциональный модуль для комплексной подготовки сжатого воздуха в промышленных пневматических системах. Устройство обеспечивает очистку, регулировку давления и осушение рабочей среды, что гарантирует надежную и долговечную работу пневмооборудования.

Описание и назначение

Пневмоблок кондиционирования ПБК01.16 представляет собой компактную сборку модульных элементов, размещенных на общем коллекторе. Его основная задача – подготовка сжатого воздуха, поступающего из компрессора или магистрали, до параметров, необходимых для корректной работы конечных потребителей: пневмоцилиндров, инструмента, приводов, клапанов и другого оборудования. Блок П-БК 01.16 решает ключевые проблемы некачественного сжатого воздуха: наличие конденсата, твердых частиц, колебания давления.

Купить пневмоблок кондиционирования ПБК01.16 – значит получить готовое решение для интеграции в новую или модернизируемую пневмосистему. По сравнению с раздельным монтажом отдельных компонентов, этот блок кондиционирования упрощает проектирование, установку и обслуживание, сокращает количество потенциальных точек утечек и экономит монтажное пространство. Он идеально подходит для участков, где требуется стабильная подача качественного воздуха с давлением до 1,0 МПа.

Ключевые особенности пневмоблока кондиционирования ПБК01.16 включают входной вентиль с функцией обратного клапана, фильтр-регулятор с тонкостью фильтрации и влагоотделением, а также возможность оснащения маслораспылителем, реле давления и предохранительным клапаном. Такая комплектация делает данную модель универсальным и надежным решением. Оборудование от бренда Гидромаш отличается высокой ремонтопригодностью и совместимостью с широким спектром отечественных рабочих сред.

Вес, габариты, код ТН ВЭД, ГОСТ

Сила – в чистоте

В пневматике, как и в кулинарии, всё решают качественные ингредиенты. Если ваш компрессор – это повар, то пневмоблок кондиционирования ПБК01.16 – это первоклассный шеф, который следит, чтобы в «воздушное блюдо» для пневмоцилиндров не попали ни крошки грязи, ни капли конденсата. Только чистое давление и никакого брака!

Технические характеристики

Принцип работы

Принцип работы пневмоблока кондиционирования ПБК01.16 основан на последовательной обработке сжатого воздуха. Воздушный поток сначала проходит через входной вентиль, который также выполняет функцию обратного клапана, предотвращая обратное движение среды при отключении. Далее воздух поступает в фильтр-регулятор. На этом этапе происходит очистка от механических примесей размером свыше 40 мкм и отделение влаги (конденсата) со степенью эффективности не менее 95%.

Важнейшим этапом является регулировка давления. Посредством регулировочного винта оператор задает требуемое давление на выходе из блока кондиционирования, которое будет стабильно поддерживаться регулятором вне зависимости от колебаний давления на входе (в заданном диапазоне). Это обеспечивает защиту чувствительного оборудования от скачков и гарантирует стабильность его работы. Накопившийся конденсат автоматически удаляется через конденсатоотводчик.

Работа пневмоблока кондиционирования напрямую влияет на эффективность всей системы. Качественная очистка предотвращает засорение и износ дорогостоящих пневмораспределителей и приводов. Стабильное давление обеспечивает точность срабатывания и повторяемость циклов. Таким образом, установка надежного блока П-БК 01.16 является ключевым фактором для снижения затрат на эксплуатацию и ремонт.

Лайфхак от мастера

Типичная ошибка – устанавливать блок кондиционирования ПБК01.16 прямо после компрессора, без охладителя и ресивера. Горячий и насыщенный влагой воздух моментально выведет из строя фильтрующий элемент и зальет конденсатоотводчик. Всегда дайте сжатому воздуху остыть и пройти через влагомаслоотделитель ДО пневмоблока кондиционирования – это продлит его ресурс в разы.

Температурный режим и срок службы

Температурный режим эксплуатации пневмоблока кондиционирования ПБК01.16 составляет от +5°C до +60°C. Работа при температурах ниже +5°C может привести к замерзанию конденсата в элементах блока и их повреждению. Качество рабочей среды – решающий фактор для срока службы. Наличие абразивных частиц, масла или агрессивных примесей в воздухе ускоряет износ фильтрующих элементов и уплотнений.

Срок службы пневмоблока кондиционирования ПБК01.16 при использовании сжатого воздуха надлежащего качества, регулярном техническом обслуживании (слив конденсата, замена фильтроэлемента) и отсутствии экстремальных перегрузок составляет не менее 5–7 лет. Ресурс быстросменных элементов (фильтрующих картриджей, уплотнений) зависит от чистоты воздуха и интенсивности эксплуатации и может составлять от 6 месяцев до 2 лет. Своевременная замена этих компонентов – залог долгой службы всего узла.

Область применения

Пневмоблок кондиционирования ПБК01.16 находит широкое применение во всех отраслях, где используются пневматические системы. В машиностроении и автомобильной промышленности его устанавливают на участках сборки, контроля и окраски для питания пневмоинструмента, зажимных устройств и манипуляторов. В металлообработке и деревообработке блок обеспечивает чистым воздухом станки с ЧПУ, пневмоприводы подачи и зажима.

В горнодобывающей и нефтегазовой отраслях пневмоблок П-БК 01.16 используется для подготовки воздуха для управляющих клапанов, систем сигнализации и другого оборудования, работающего в условиях повышенной запыленности. В химической и текстильной промышленности его применение критически важно для защиты сложных пневмоавтоматики от коррозионно-активных паров и волокон. В строительстве и ЖКХ блок кондиционирования устанавливается в системах управления задвижками, вентиляцией и автоматикой котельных, гарантируя их бесперебойную работу.

Современные технологии

Пневмоблок кондиционирования ПБК01.16 легко интегрируется в концепцию Industry 4.0. Установка датчиков дифференциального давления до и после фильтра позволяет организовать предиктивную диагностику: ПЛК получает сигнал о загрязнении элемента и заблаговременно планирует его замену. Данные о фактическом давлении на выходе могут передаваться в SCADA-систему для мониторинга состояния всей пневмолинии, а управление регулятором давления может быть автоматизировано в зависимости от технологической задачи, выполняемой коботом.

Обслуживание и ремонт

Обслуживание пневмоблока кондиционирования ПБК01.16 сводится к регулярному контролю и замене расходных компонентов. Необходимо периодически проверять прозрачный стакан фильтра на предмет скопления жидкости и своевременно сливать конденсат через отводчик или вручную. Основной элемент, подверженный износу, – фильтрующий картридж. Его необходимо заменять по мере загрязнения, что определяется по увеличению перепада давления на фильтре или по визуальным указателям.

Для продления срока службы блока кондиционирования также важно проверять состояние уплотнительных колец на соединениях модулей. Профилактический ремонт, как правило, ограничивается заменой этих уплотнений и очисткой седла регулятора давления. Благодаря модульной конструкции ремонтопригодность блока П-БК 01.16 крайне высока: вышедший из строя узел (например, регулятор) можно заменить отдельно, не меняя весь блок. Всё это делает его экономически выгодным решением.

Ремкомплект или ЗИП

Для обеспечения бесперебойной эксплуатации рекомендуется иметь в запасе ремонтный комплект (ЗИП) для пневмоблока кондиционирования ПБК01.16. В стандартный ремкомплект входят наиболее часто изнашиваемые элементы: набор уплотнительных колец (РТИ) для всех стыковочных узлов и вентилей, комплект пружин для регулятора давления, крепежные винты. Отдельно всегда доступны к заказу оригинальные фильтрующие картриджи тонкостью 40 мкм. При необходимости можно заказать ремкомплект для конденсатоотводчика и комплектующие для обратного клапана.

Аналоги устройства

В промышленной практике могут встречаться различные аналоги пневмоблока кондиционирования по исполнению и функционалу:

Блок подготовки с фильтром – базовая комплектация без регулятора давления, только для очистки.
Блок ФРЛ с регулятором и манометром – классическая модель с визуальным контролем давления.
Блок кондиционирования с осушителем – комбинированное устройство с интегрированным адсорбционным или рефрижераторным осушителем для критически сухого воздуха.
Пневмораспределительный блок с предварительной подготовкой – объединенная конструкция, где блок кондиционирования смонтирован на одном коллекторе с электропневматическими распределителями.
Станция подготовки воздуха – крупногабаритный агрегат, включающий помимо фильтра и регулятора, ресивер, систему автоматического слива и многоуровневую фильтрацию для высокопроизводительных систем.

Условное обозначение

Экономические выгоды

Покупка и установка пневмоблока кондиционирования ПБК01.16 – это прямая инвестиция в надежность вашего производства. Очистка и стабилизация воздуха снижают преждевременный износ пневмооборудования на 30-50%, что отодвигает дорогостоящие ремонты и замены. Снижение расхода воздуха за счет точной регулировки давления уменьшает энергопотребление компрессора. Минимизация простоев из-за поломок, вызванных загрязненным воздухом, ведет к росту общей эффективности оборудования (OEE) и быстрой окупаемости самого блока кондиционирования.

Изображения

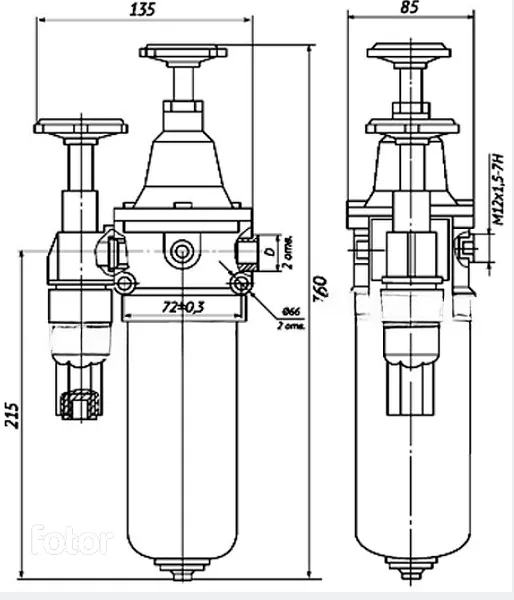

Габаритные и присоединительные размеры

Габариты пневмоблока кондиционирования ПБК01.16 зависят от исполнения и количества установленных модулей, однако сборка отличается компактностью. Базовый блок для типоразмера DN10 имеет длину по осям присоединения около 250–300 мм и высоту примерно 200 мм. Присоединительные размеры выполняются под цилиндрическую резьбу стандарта ГОСТ, что является стандартом для большинства промышленных пневмосистем в РФ и СНГ.

Монтаж пневмоблока П-БК 01.16 не требует много пространства. Компактная линейная компоновка модулей позволяет легко разместить блок в распределительном шкафу, на стеновой панели или непосредственно на оборудовании. Для удобства обслуживания рекомендуется оставлять свободный доступ к стакану фильтра и регулировочному винту. Коллекторная схема исключает необходимость в сложных трубных разводках между отдельными компонентами, что особенно важно при ограниченном пространстве.

Примеры заказа

ПБК01.16-10-ПМК07-ПМК04 – пневмоблок кондиционирования П-БК 01.10 с входным клапаном П-МК07 и фильтром-регулятором П-МК04, без манометра, для условного прохода 10 мм.

ПБК01.16-16-ПМК07-ПМК04-НР – аналогичный блок кондиционирования П-БК 01.16 для условного прохода 16 мм, с вариантом исполнения для трубных креплений.

Адаптация к российским условиям

Пневмоблок кондиционирования ПБК01.16 от Гидромаш создан с учетом специфики эксплуатации в России и странах СНГ. Он адаптирован к широкому диапазону климатических температур, характерных для наших широт. Конструктивные решения учитывают возможность работы с сжатым воздухом, чье качество не всегда стабильно на отечественных производствах. Устройство совместимо с материалами уплотнений, устойчивыми к стандартным отечественным маслам для компрессоров. Готовность к эксплуатации в условиях ЖКХ и промышленных предприятий делает этот блок надежным решением для любой отраслевой задачи.

Работа в экстремальных условиях

Пневмоблок кондиционирования ПБК01.16 способен функционировать в расширенном температурном диапазоне при использовании специальных версий уплотнений (например, из морозостойкой резины), обеспечивая работу при температурах до –40°C. Он совместим с отечественными рабочими жидкостями и маслами, сертифицированными по ГОСТ. Конструкция блока, основанная на модульном принципе, позволяет производить быструю диагностику и замену вышедшего из строя элемента даже в полевых или цеховых условиях, без необходимости демонтажа всей магистрали.

Возможность работы на Марсе или Луне

Если бы на Марсе существовала атмосфера и добывающая промышленность, пневмоблок кондиционирования ПБК01.16 стал бы ключевым элементом в системе жизнеобеспечения марсианских роверов и буровых установок. Его способность эффективно отделять твердые частицы марсианской пыли (аналоги нашей промышленной грязи) и стабилизировать давление искусственной газовой среды была бы бесценна. Герметичность соединений и запас прочности, рассчитанный на земные нагрузки, гарантированно справились бы с разреженными условиями Красной планеты или Луны, обеспечивая чистоту и контроль любой гипотетической рабочей среды.

Часто задаваемые вопросы

Какой расход воздуха обеспечивает блок ПБК01.16 для типоразмера DN10?
При выходном давлении 0,63 МПа максимальный расход составляет не менее 0,8 м³/мин, а минимальный расход, при котором сохраняется стабильная работа регулятора, – не более 0,16 м³/мин. Параметры для других типоразмеров указаны в технической таблице.

Возможна ли поставка блока с манометром в комплекте?
Манометр поставляется отдельно. Это позволяет подобрать прибор с необходимой шкалой и классом точности под конкретные задачи заказчика. При оформлении заказа вы можете одновременно заказать совместимый манометр.

Как осуществляется доставка заказа по городам России?
Мы организуем доставку пневмоблоков кондиционирования по всей России и странам СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону. Возможна отгрузка со складов в этих городах. В страны СНГ (Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан) поставки осуществляются проверенными транспортными компаниями.

Можно ли купить отдельные элементы блока (фильтр-регулятор, клапан)?
Да, модульные устройства серии П-МК, из которых состоит блок ПБК01.16, доступны для продажи отдельно. Это позволяет самостоятельно собрать необходимую конфигурацию или заменить отдельный модуль при ремонте.

Почему выбирают «Гидромаш»

Купить пневмоблок кондиционирования ПБК01.16 от производителя Гидромаш – это гарантия получения оригинального, качественного оборудования для ваших пневмосистем. Мы предлагаем выгодную цену без посредников и предоставляем гарантию 12 месяцев на все изделия. Для удобства наших клиентов организована быстрая отгрузка со складов в ключевых промышленных центрах: в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Доставка по России и странам СНГ осуществляется в сжатые сроки проверенными логистическими партнерами. Заказать необходимую модель блока кондиционирования вы можете прямо сейчас, нажав кнопку «Заказать» или связавшись с нашими менеджерами через раздел Контакты. Давайте сделаем ваше производство надежнее вместе!
