| Давление, Мпа | 0,63 |
| Вес, кг | 8 |
Блок кондиционирования ПБК16.16 (П-БК 16.16) – это готовый агрегат для комплексной подготовки сжатого воздуха в промышленных пневмосистемах. Устройство обеспечивает очистку, стабилизацию давления и при необходимости смазку воздуха, защищая дорогостоящее пневматическое оборудование от износа и выхода из строя.

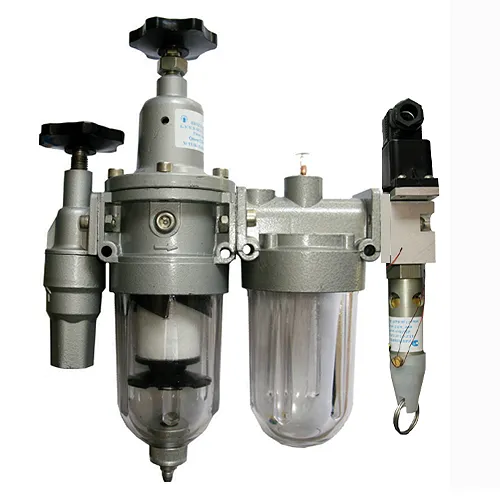

Блок кондиционирования ПБК16.16 (П-БК 16.16) представляет собой скомпонованный на общей раме набор аппаратов, выполняющих ключевые функции подготовки сжатого воздуха. Основная задача блока ПБК – обеспечить подачу на конечные потребители (пневмоцилиндры, инструмент, клапаны) воздуха требуемого качества: очищенного от механических примесей и влаги, с точно заданным давлением.

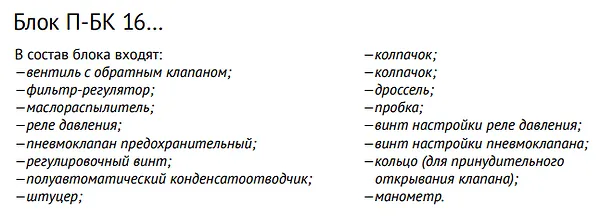

Конструкция блока кондиционирования ПБК16.16 от Гидромаш отличается модульностью и высокой надёжностью. В зависимости от модификации, блок может включать входной запорно-обратный вентиль, фильтр-регулятор с фильтрацией 40 мкм, маслораспылитель для подачи смазки в систему, реле давления для контроля и предохранительный клапан. Использование блока кондиционирования П-БК 16.16 (10) значительно упрощает монтаж и обслуживание пневмолиний, сокращая количество соединений и повышая общую герметичность системы.
Ключевые особенности блока ПБК16.16 включают номинальное рабочее давление до 1.0 МПа (10 кгс/см²) и возможность работы с широким диапазоном расходов сжатого воздуха, обеспечивая стабильность параметров как при минимальном, так и при максимальном потреблении. Это делает блок кондиционирования ПБК16.16 универсальным решением для различных технологических задач.
Масса: ~4-8 кг (зависит от комплектации и условного прохода).
Габаритные размеры: ориентировочно 250-400 мм в длину, 150-250 мм в высоту, 80-120 мм в глубину для исполнения с условным проходом 16 мм.
Код ТН ВЭД: 8481 80 500 0 – аппаратура для обработки жидкостей или газов с помощью приборов, не включенных в другие группировки.
Нормативная база: ГОСТ 26349-84 (Соединения трубопроводов и арматура. Давления номинальные), ГОСТ 12.2.049-80 (Оборудование производственное. Общие требования), а также международные стандарты ISO 8573 (Качество сжатого воздуха).
Рабочая среда: Очищенный сжатый воздух, инертные газы.
Рабочее давление: Минимальное на входе 0.16 МПа, номинальное рабочее – 1.0 МПа.
Температурный диапазон: Стандартный режим эксплуатации от +5°C до +50°C (для воздуха на входе и окружающей среды).
Если обычный воздушный компрессор – это «пекарь», который «готовит» сжатый воздух, то блок кондиционирования ПБК16.16 – это целая кухня с вытяжкой, регулятором жара и дозатором масла (если нужно). Без него ваше пневмооборудование рискует «подавиться» грязью и влагой или «переесть» давления.
| Параметр | Значение для условного прохода 16 (ПБК16.16) |
|---|---|
| Минимальное давление на входе | 0.16 МПа (1.6 кгс/см²) |
| Номинальное (рабочее) давление | 1.0 МПа (10 кгс/см²) |
| Расход воздуха при Pвых=0.63 МПа, макс., не менее | 2.0 м³/мин |
| Расход воздуха при Pвых=0.63 МПа, мин., не более | 0.16 м³/мин |
| Рабочая среда | Сжатый воздух, инертные газы |
| Тип подключения | Внутренняя резьба (G1/2, G3/4, G1 в зависимости от исполнения) |
| Материал корпуса основных модулей | Сплав алюминия, латунь |
| Уплотнения | NBR (нитрильный каучук), FKM (фторкаучук по запросу) |
| Фильтрация (в составе П-МК04) | Абсолютная тонкость 40 мкм |
Принцип работы блока кондиционирования ПБК16.16 основан на последовательной обработке сжатого воздуха несколькими аппаратами. Воздух из магистрали сначала поступает через входной вентиль (П-МК07), который также выполняет функцию обратного клапана, предотвращая опорожнение системы при отключении. Затем поток направляется в фильтр-регулятор (П-МК04), где происходит его очистка от твёрдых частиц и конденсата, а также снижение и стабилизация давления до заданного пользователем уровня.
При необходимости смазки пневмооборудования, после регулятора может быть установлен маслораспылитель (П-МК06). В нём создаётся мелкодисперсный аэрозоль масла, который поступает в воздушную магистраль. Давление в системе постоянно контролируется реле (П-МК09), которое может подавать сигнал на управляющую аппаратуру или отключать оборудование при выходе за установленные пределы. Для защиты от опасного превышения давления в блоке кондиционирования П-БК 16.16 предусмотрен предохранительный клапан (П-КАП16).
Классическая ошибка при монтаже блока ПБК – использование пенькового уплотнения или фум-ленты на резьбах вместо качественных герметизирующих паст или анаэробных составов для металлических соединений. Это приводит к микротечам и падению давления в системе, что сводит на нет всю работу блока кондиционирования ПБК16.16 по стабилизации параметров.
Блок кондиционирования ПБК16.16 рассчитан на работу в стандартном промышленном температурном диапазоне от +5°C до +50°C. Постоянная работа при температурах ниже +5°C может привести к выпадению конденсата и обмерзанию внутри фильтра-влагоотделителя, а свыше +50°C – к ускоренной деградации уплотнительных материалов.
Качество подаваемого сжатого воздуха напрямую влияет на ресурс блока. Наличие чрезмерного количества масла, агрессивных паров или абразивной пыли сокращает межсервисные интервалы. При использовании чистого, осушенного воздуха и своевременном обслуживании, срок службы блока кондиционирования ПБК16.16 может превышать 8-10 лет. Регулярная замена фильтрующих элементов — ключ к долгой и надёжной работе.
Блок кондиционирования ПБК16.16 широко востребован в машиностроении и автомобильной промышленности для питания пневмолиний станков, сборочных конвейеров и окрасочных камер. В деревообработке и металлообработке он обеспечивает чистый воздух для пневмоинструмента. В химической и текстильной промышленности блоки ПБК готовят воздух для систем управления и контроля.
В горнодобывающей промышленности и нефтегазовой отрасли блок кондиционирования ПБК16.16 защищает пневмоприводы запорной арматуры и системы безопасности. В строительстве он используется на стационарных и передвижных компрессорных станциях, а в ЖКХ – в системах управления котельными и очистными сооружениями.
Блок кондиционирования ПБК16.16, оснащённый датчиками давления с аналоговым выходом (4-20 мА) или цифровым интерфейсом, легко встраивается в концепцию Industry 4.0. Данные о давлении, перепаде на фильтре и температуре могут передаваться на ПЛК или в облако, позволяя осуществлять мониторинг состояния системы в реальном времени, прогнозировать необходимость обслуживания (предиктивная диагностика) и автоматически адаптировать работу коботов (коллаборативных роботов) к изменяющимся условиям.
Для продления срока службы блока кондиционирования ПБК16.16 необходимо регулярно, в соответствии с регламентом, сливать конденсат из отстойника фильтра-влагоотделителя. Основной изнашиваемый элемент – фильтрующий картридж (элемент), который требует периодической замены в зависимости от загрязнённости воздуха. Также со временем могут потребовать замены уплотнительные кольца на регуляторе давления и клапанах.
Калибровка и проверка срабатывания реле давления и предохранительного клапана должны проводиться не реже одного раза в год. Ремонт узлов, как правило, сводится к замене вышедших из строя модулей (регулятора, фильтра) в сборе, что экономит время на ремонтно-восстановительные работы.
Для блока кондиционирования ПБК16.16 рекомендуется иметь следующий ЗИП (запасные части, инструменты и принадлежности): комплект уплотнительных колец (NBR/FKM) для всех модулей, запасной фильтрующий элемент для П-МК04, ремкомплект для регулятора давления (мембрана, пружины), а также стандартный набор ключей для монтажа/демонтажа. Все перечисленные оригинальные запчасти и ремкомплекты доступны для заказа.
1. Пневмоблок подготовки воздуха с фильтром 5 мкм – для систем, требующих сверхтонкой очистки.
2. Блок кондиционирования с осушителем холодильного типа – для регионов с высокой влажностью воздуха.
3. Компактный фильтр-регулятор-лубрикатор (FRL) в одном корпусе – для экономии места.
4. Блок ПБК с манометром в комплекте – для визуального контроля давления на выходе.
5. Стационарный блок подготовки воздуха на общем коллекторе с дренажным клапаном – для высокопроизводительных систем.
| Элемент кода | Значение |
|---|---|
| П-БК | Пневмоблок кондиционирования (базовое обозначение) |
| 16.16 | Условный проход 16 мм, номинальное давление 1.0 МПа (10 кгс/см²) |
| (10) | Вариант исполнения с конкретным набором модулей (без манометра) |
| П-МК04 | Фильтр-регулятор с тонкостью фильтрации 40 мкм |
| П-КАП16 | Предохранительный клапан с условным проходом 16 мм |
Установка блока кондиционирования ПБК16.16 – это не расход, а инвестиция. Он напрямую снижает затраты за счёт резкого увеличения ресурса пневмоцилиндров, инструментов и клапанов (до 40-60%), что уменьшает простои на ремонт и покупку запчастей. Стабильное давление оптимизирует работу оборудования, экономя электроэнергию компрессора. В итоге, ROI (окупаемость) от внедрения качественной подготовки воздуха с помощью блока ПБК измеряется месяцами.

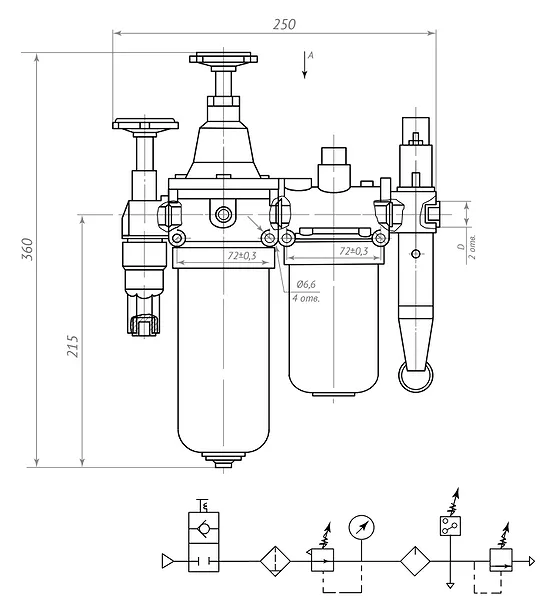

Блок кондиционирования ПБК16.16 монтируется на вертикальную поверхность или в разрыв трубопровода. Типовые присоединительные размеры для условного прохода 16 мм – внутренняя трубная резьба G1/2. Общие габариты устройства составляют примерно 300-350 мм по горизонтали (ось подключения), 180-220 мм по высоте и 90-110 мм в глубину, что позволяет устанавливать его в ограниченном пространстве шкафов управления или на рамах станков.
Конструкция рамы блока часто предусматривает универсальные крепёжные отверстия, облегчающие монтаж. Все входящие и выходящие штуцеры расположены компактно, что минимизирует длину соединительных рукавов и снижает потери давления.
Модель ПБК16.16 (10) – базовый блок кондиционирования П-БК 16.16 в исполнении «10» (без манометра) с условным проходом 16 мм.
Модель ПБК16.16-Б – блок кондиционирования ПБК16.16 с дополнительной влагозащитой корпусов основных модулей.
Модель П-БК 16.16 (10) с П-МК04 – уточнение конкретной модификации фильтра-регулятора в составе блока.
Блок кондиционирования ПБК16.16 от Гидромаш спроектирован с учётом отечественных реалий. Он совместим с требованиями ГОСТ на промышленную пневмоаппаратуру, устойчив к перепадам температур в неотапливаемых цехах и рассчитан на работу с воздухом от стандартных компрессоров, часто имеющим повышенную влажность и содержание масел. Упрощённая и надёжная конструкция облегчает обслуживание силами штатных механиков на предприятиях России и стран СНГ.
Блок кондиционирования ПБК16.16 в специальном исполнении может работать при температурах окружающей среды до -20°C (с использованием морозостойких уплотнений FKM). Он сохраняет работоспособность в условиях повышенной запылённости, характерной для горнодобывающих и строительных площадок, при условии установки перед ним магистрального фильтра грубой очистки. Конструкция модулей позволяет проводить быструю диагностику и замену фильтрующих элементов даже в полевых условиях.
Если бы на Марсе была атмосфера из сжатого CO2, а на Луне – станция с искусственной воздушной средой, блок кондиционирования ПБК16.16 мог бы претендовать на роль поставщика подготовленного газа для пневмоприводов марсоходов или лунных модулей. Герметичные соединения, устойчивость к перепадам температур (в разумных земных пределах) и способность работать в условиях низкого гравитационного давления – качества, которые пригодятся и в межпланетной эксплуатации, подчёркивая его запас прочности.
Какой расход воздуха выдерживает блок ПБК16.16?
При давлении на выходе 0.63 МПа блок кондиционирования ПБК16.16 обеспечивает максимальный расход не менее 2.0 м³/мин и может работать при минимальном расходе от 0.16 м³/мин без потери стабильности регулирования.
Какое давление нужно подавать на вход блока?
Минимальное давление на входе блока кондиционирования ПБК16.16 должно составлять не менее 0.16 МПа (1.6 кгс/см²) для корректной работы регулятора. Номинальное рабочее давления блока – 1.0 МПа.
Входит ли в комплект манометр?
Базовое исполнение ПБК16.16 (10), как указано в названии, поставляется без манометра. При необходимости манометр может быть установлен отдельно в резьбовое гнездо на регуляторе давления, которое стандартно предусмотрено конструкцией.
Как организована доставка в мой город?
Мы осуществляем доставку блока кондиционирования ПБК16.16 по всей России (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и др.) и в страны СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Стоимость и сроки рассчитываются индивидуально.
Выбирая Гидромаш, вы получаете возможность купить оригинальный блок кондиционирования ПБК16.16 с официальной гарантией 12 месяцев. Мы обеспечиваем оперативный подбор, консультацию и предложение конкурентной цены. Для вашего удобства организована возможность быстрой отгрузки со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани, что минимизирует сроки поставки. Чтобы заказать блок ПБК или уточнить условия доставки по России и странам СНГ, обратитесь к нашим менеджерам через форму на сайте.
