| Давление, Мпа | 0,63 |
Блок кондиционирования ПБК15.16-П-БК 15.16(10) – это компактный модульный узел для комплексной подготовки сжатого воздуха в стационарных и передвижных пневмосистемах. Обеспечивает очистку, регулировку давления и смазку воздуха, продлевая ресурс пневмооборудования и повышая его надёжность.

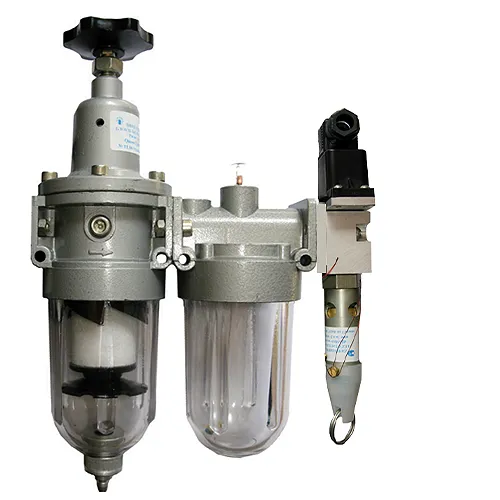

Пневматический блок кондиционирования ПБК15.16-П-БК 15.16(10) представляет собой комбинированное устройство, в состав которого входят фильтр-регулятор, маслораспылитель и предохранительный клапан. Основная задача блока кондиционирования ПБК15.16 – подготовка сжатого воздуха, поступающего от компрессора, до параметров, приемлемых для работы конечных пневмоприводов (цилиндров, пневмомоторов, пневмоинструмента). Устройство выполняет три ключевые функции: очистку от влаги, конденсата и механических примесей; точную регулировку давления в линии и смазку воздуха мельчайшими частицами масла.
Купить блок кондиционирования П-БК 15.16(10) рекомендуется для модернизации или сборки новых промышленных пневмолиний. Благодаря модульной конструкции, блок ПБК15.16 легко интегрируется в систему и обслуживается. Отсутствие манометра в данной комплектации делает агрегат оптимальным для применения в составе более крупных комплексов, где контроль давления осуществляется централизованно. Ключевые особенности: номинальное давление 1.0 МПа, диапазон условных проходов от 6 до 25 мм и производительность до 4 м³/мин.
При заказе блока кондиционирования ПБК15.16-П-БК 15.16(10) вы получаете готовое решение, которое гарантирует стабильную работу пневмосистемы. Данный блок кондиционирования воздуха эффективно справляется с агрессивными условиями цехов, снижая износ дорогостоящих пневматических компонентов.
Если бы ваша пневмолиния могла дышать, блок кондиционирования ПБК15.16 был бы её личным пульмонологом. Он не только фильтрует «грязный» воздух от пыли и влаги, но и точно дозирует «лекарства» в виде масляной аэрозоли, чтобы все «суставы» и «мышцы» – цилиндры и пневмомоторы – работали без трения и с большой продолжительностью жизни.
| Параметр | Значение |
|---|---|
| Условный проход (Dу), мм | 10 |
| Минимальное давление на входе, МПа (кгс/см²) | 0.16 (1.6) |
| Номинальное давление (рабочее), МПа (кгс/см²) | 1.0 (10) |
| Расход воздуха при 0.63 МПа, м³/мин: | - |
| Максимальный, не менее | 0.8 |
| Минимальный, не более | 0.16 |
| Тип рабочей среды | Сжатый воздух |
| Материал корпуса основных элементов | Алюминиевый сплав, нерж. сталь (крепёж) |
| Тип подключения | Резьбовое (G) |
| Ориентировочная масса, кг | ~3.5 |
Принцип работы блока кондиционирования ПБК15.16-П-БК 15.16(10) основан на последовательной обработке сжатого воздуха. Сначала воздух поступает во входной вентиль с функцией обратного клапана, который предотвращает противоток. Затем он проходит через фильтр-влагоотделитель, где центробежными силами и фильтрующим элементом задерживается конденсат, масляный туман и твёрдые частицы размером от 40 мкм.
Далее поток направляется в фильтр-регулятор (П-МК04), где происходит вторая ступень очистки и точная регулировка давления вручную до требуемого значения в диапазоне от 0.16 до 1.0 МПа. После регулятора воздух поступает в маслораспылитель (П-МК06), где насыщается мелкодисперсным масляным аэрозолем для смазки движущихся частей пневмооборудования.
Вся система защищена предохранительным клапаном (П-КАП16-2), настроенным на срабатывание при давлении 0.5-0.7 МПа, что предотвращает возможность превышения давления в случае выхода из строя регулятора. Таким образом, блок ПБК15.16 обеспечивает многоступенчатую, надёжную подготовку воздуха.
Самая частая ошибка — установка блока кондиционирования ПБК15.16 на линии без организованного слива конденсата из фильтра-влагоотделителя. В итоге фильтр быстро переполняется водой, эффективность подготовки падает, а влага идёт дальше по системе, вызывая коррозию и заклинивание оборудования. Регулярный слив скопившегося конденсата — залог долгой службы блока и всей пневмосистемы.
Блок кондиционирования ПБК15.16-П-БК 15.16(10) рассчитан на работу в температурном диапазоне окружающей среды от +5°C до +60°C, а температура самого сжатого воздуха на входе не должна превышать +60°C. При эксплуатации в более жарких условиях возможно ускоренное старение уплотнительных элементов и снижение эффективности фильтрации.
Типовой срок службы модуля при условии использования качественного сжатого воздуха и регулярного обслуживания (замена фильтрующих элементов, слив конденсата) составляет 5-7 лет. Ресурс напрямую зависит от чистоты исходной среды и соблюдения регламентных работ. Применение блока кондиционирования П-БК 15.16(10) в системах с загрязнённым воздухом требует более частой замены фильтрующих картриджей.
Универсальные блоки кондиционирования воздуха, такие как ПБК15.16, применяются в машиностроении для питания линий сборки, станков с ЧПУ и сварочных роботов. В автомобильной промышленности они обеспечивают работу пневмоинструмента на конвейере. В горнодобывающей промышленности и нефтегазовой отрасли блоки используются на буровых установках и в системах управления шахтным оборудованием.
В металло-, дерево- и химической промышленности блок ПБК15.16 защищает от коррозии и износа оборудование для покраски, резки, гравировки и транспортировки материалов. В текстильной промышленности очищенный и осушенный воздух необходим для работы пневматических ткацких станков. В строительстве и ЖКХ блоки кондиционирования устанавливают на компрессорных станциях для обеспечения работы отбойных молотков, домкратов и систем автоматики.
Готовность блока кондиционирования ПБК15.16-П-БК 15.16(10) к цифровизации делает его элементом Industry 4.0. Оснастив блок дополнительными датчиками давления и расхода с аналоговыми выходами (4-20 мА) или интерфейсами IO-Link, можно интегрировать его в единую систему IoT-мониторинга цеха. ПЛК сможет отслеживать скорость загрязнения фильтра (по перепаду давления), прогнозировать время обслуживания и автоматически информировать обслуживающий персонал или даже коботов (коллаборативных роботов) о необходимости замены элемента.
Правильное обслуживание блока кондиционирования ПБК15.16 включает несколько простых операций. Ежедневно (или в соответствии с режимом работы) необходимо сливать конденсат из отстойника фильтра-влагоотделителя через дренажный клапан. Визуальный контроль состояния фильтрующего элемента и его замена производится по мере загрязнения, что определяется по увеличению перепада давления на фильтре.
Раз в полгода-год рекомендуется проверять регулировочные механизмы и при необходимости пополнять масло в маслораспылителе. Быстровыполнимый ремонт обычно связан с заменой уплотнительных колец и манжет, а также фильтроэлементов. Капитальный ремонт узлов (например, регулятора давления) выполняют специализированные сервисные центры.
Ремонтный комплект для блока кондиционирования ПБК15.16-П-БК 15.16(10) включает быстроизнашиваемые детали, обеспечивающие его герметичность и функциональность. Основные компоненты: комплект уплотнительных колец (РТИ) из NBR для всех присоединительных узлов и регулировочных штоков; сменный фильтрующий элемент (фильтр-картридж) с тонкостью фильтрации 40 мкм; дренажный клапан для фильтра-отстойника; основные элементы предохранительного клапана (пружина, седло). Оригинальный ЗИП можно заказать отдельно, указав модель блока.
На рынке представлены различные аналоги и варианты исполнения блока кондиционирования П-БК 15.16(10). 1. Блок кондиционирования с манометром для визуального контроля. 2. Компактные блоки FRL (Filter-Regulator-Lubricator) на DIN-рейку для распределительных пневмощитов. 3. Блоки с угольными фильтрами для удаления масляных паров. 4. Блоки с повышенной производительностью (до 10 м³/мин) для мощных систем. 5. Модульные конструкции с возможностью независимого подключения/отключения смазки. Выбор зависит от требований к расходу, давлению и комплектации.
| Элемент кода | Значение |
|---|---|
| ПБК15.16 | Блок пневматический кондиционирования |
| 15.16 | Типоразмер/калибр |
| П-БК | Прибор блокировки и кондиционирования |
| 15.16(10) | Базовая модель с условным проходом 10 мм |
| без манометра | Опциональное исполнение без измерителя давления |
Инвестиции в качественные блоки кондиционирования, такие как ПБК15.16-П-БК 15.16(10), окупаются многократно. Они снижают простои за счёт предотвращения отказов конечного пневмооборудования (цилиндров, клапанов). Экономия энергии достигается точной регулировкой рабочего давления, исключающей его избыток. Рост ресурса дорогостоящих пневмоцилиндров и инструмента на 30-50% напрямую улучшает общую окупаемость (ROI) производственной линии.
Конструкция блока кондиционирования ПБК15.16-П-БК 15.16(10) оптимизирована для монтажа в ограниченном пространстве пневмошкафов или на рамах оборудования. Типичные габариты для исполнения с условным проходом 10 мм: длина по осям подключения ~300 мм, высота ~180 мм, общая ширина (с выступающими элементами) ~150 мм. Основные элементы (фильтр–регулятор–маслораспылитель) собраны на общем кронштейне, допускающем как компактную установку, так и при необходимости разнесение элементов по линии.
| Наименование узла | Тип подключения |
|---|---|
| Вход / Выход | Наружная цилиндрическая резьба G (дюймовая) |
| Дренаж фильтра | Резьба для установки дренажного клапана или заглушки |
| Монтаж на плоскость | Сквозные отверстия в монтажной пластине |
Модель ПБК15.16-Блок кондиционирования П-БК 15.16(10) — базовый блок кондиционирования с условным проходом 10 мм без манометра, для монтажа на общую пластину.
Модель ПБК15.16-П-БК 15.16(10)-М — блок кондиционирования с манометром и усиленными уплотнениями для сред с перепадами температур.
Модель ПБК15.16-П-БК 15.16(10)-ЗИП — заказ ремонтного комплекта (уплотнения, фильтрующий элемент) для указанного блока.
Блок кондиционирования ПБК15.16-П-БК 15.16(10) от Гидромаш адаптирован к суровым условиям российских производств. Он устойчив к колебаниям температур в пределах от -5°C в неотапливаемых цехах зимой до +40°C летом, сохраняя герметичность и работоспособность. Конструкция совместима с рабочими средами, соответствующими отечественным требованиям. Оборудование готово к длительной эксплуатации на объектах ЖКХ и в промышленности РФ и стран СНГ, где важно обеспечить высокую надёжность при минимальном обслуживании.
Блок кондиционирования может работать в сложных условиях при обеспечении минимальной плюсовой температуры воздуха на входе (не ниже +5°C). Однако его конструкции при использовании морозостойких уплотнительных материалов (например, FKM) теоретически допускают кратковременное воздействие температур до -40°C в нерабочем состоянии без разрушения. Для работы в полевых условиях важна возможность быстрого техобслуживания и слива конденсата без специального инструмента. Совместимость с отечественными индустриальными маслами гарантирует стабильную работу смазочного узла.
Если абстрагироваться от земной атмосферы, то теоретически блок кондиционирования ПБК15.16 мог бы работать на Марсе или Луне, но только для подготовки сжатого воздуха, получаемого из герметичных систем жизнеобеспечения. Его надёжность и запас прочности по давлению (до 1.0 МПа) позволили бы ему функционировать в условиях низкого внешнего давления, вакуума и экстремальных температурных перепадов – конечно, при условии термостатирования корпуса и использования специальных «космических» уплотнений. Шутки шутками, а это говорит о серьёзном инженерном запасе изделия.
Доступна ли доставка блока кондиционирования ПБК15.16 в мой город?
Да, мы осуществляем доставку по всей России (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и др.) и в страны СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан.
Какое рабочее давление выдерживает блок ПБК15.16?
Блок кондиционирования ПБК15.16-П-БК 15.16(10) рассчитан на номинальное рабочее давление 1.0 МПа (10 кгс/см²) с минимальным давлением на входе 0.16 МПа.
Входит ли в комплектацию манометр?
Нет, данная конкретная модификация блока кондиционирования ПБК15.16 поставляется без манометра. При необходимости визуального контроля давления возможна поставка блока в другой комплектации.
Какой фильтр установлен в блоке и как часто его менять?
В блоке установлен фильтрующий элемент с абсолютной тонкостью фильтрации 40 мкм. Периодичность замены зависит от загрязнённости воздуха и расхода, обычно проверяется по увеличению перепада давления. Рекомендуется периодический визуальный осмотр.
Выбирая блок кондиционирования ПБК15.16-П-БК 15.16(10), вы получаете качественное промышленное оборудование от проверенного производителя. Купить оригинальный блок кондиционирования у нас означает гарантию 12 месяцев и полную техническую поддержку. Возможна быстрая отгрузка со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Мы организуем оперативную доставку по России и странам СНГ. Заказать пневматический блок кондиционирования по выгодной цене можно прямо сейчас – просто оставьте заявку на сайте или позвоните нам. Бренд: Гидромаш – синоним надёжности в промышленной пневматике.
