ПБК17.16-Блок П-БК 17.16 УХЛ4(Ду=16мм, входной 3-х лин. клапан,фильтр-регулятор,маслорасп)

Блок ПБК17.16 П-БК 17.16 УХЛ4 – это комплексный узел подготовки воздуха и распыления масла для пневматических систем управления. Он объединяет входной предохранительный клапан, фильтр-регулятор давления и маслораспылитель, обеспечивая стабильную подачу очищенного и смазанного воздуха к исполнительным механизмам. Данный блок предназначен для повышения надёжности и ресурса пневмооборудования в условиях промышленных предприятий России и СНГ.

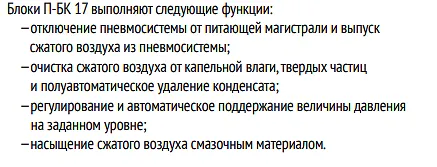

Описание и назначение

Блок П-БК 17.16 представляет собой компактную сборную конструкцию, предназначенную для подготовки сжатого воздуха в гидропневматических системах. Его основное назначение – создание стабильных условий работы для ПЛК, пневмоцилиндров, клапанов и другого оборудования. Блок п бк 17.16 выполняет три ключевые функции: защищает систему от опасного повышения давления или его падения посредством входного предохранительного клапана, очищает воздух от твердых частиц и регулирует давление с помощью фильтр-регулятора, а также осуществляет мелкодисперсное распыление масла в поток воздуха для смазки движущихся частей пневматических устройств.

Конструктивно блок ПБК17.16 УХЛ4 выполнен для эксплуатации в условиях умеренного и холодного климата, что делает его оптимальным выбором для большинства регионов России и стран СНГ. Использование такого комплекса позволяет значительно повысить ресурс пневматического оборудования, сократить затраты на ремонт и обслуживание, минимизировать простои технологических линий. Цена на блок подготовки воздуха П-БК 17.16 формируется с учётом его высокой функциональности, надёжности и длительного срока службы.

Вес, габариты, код ТН ВЭД, ГОСТ

Если пневмосистема – это лёгкие, то блок ПБК – это её кислородная маска

Задумывались ли вы, что для работающего под давлением пневмоцилиндра или клапана сжатый воздух – как кислород для альпиниста? Неочищенный, сухой, нестабильный по давлению – и ваш "альпинист" (читай: промышленный манипулятор) начинает задыхаться и терять координацию. Блок п бк 17.16 в этом сравнении – не просто воздушный фильтр, а полноценный кислородный концентратор в базовом лагере: он не только "очищает лёгкие" системы от посторонних примесей, но и "добавляет живительную смазку" и стабилизирует "дыхание", обеспечивая плавность и точность каждого движения. Без него на высоте интенсивной эксплуатации далеко не улетишь.

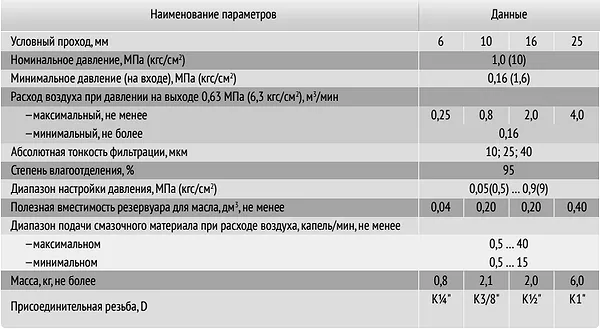

Технические характеристики

Принцип работы

Принцип работы блока ПБК17.16 основан на последовательной обработке потока сжатого воздуха несколькими функциональными модулями. Воздух из магистрали поступает во входной трёхлинейный клапан (П-МК07), который выполняет функции запорного органа и обратного клапана, предотвращая опорожнение системы при остановке подачи и защищая её от обратного потока. Далее поток направляется в фильтр-регулятор (П-МК04), где происходит очистка от механических примесей размером более 40 мкм и конденсата, а также регулировка давления до заданного технологического значения.

После очистки и регуляции воздух попадает в узел маслораспылителя (П-МК06). В этом модуле в поток воздуха дозированно впрыскивается масло, которое за счёт высокой турбулентности распыляется до мельчайших капель, образуя устойчивый аэрозоль. Эта воздушно-масляная смесь подаётся на потребители, обеспечивая непрерывную тонкую смазку всех трущихся элементов пневмосистемы. Дополнительные опции, такие как реле давления (П-МК09) и предохранительный клапан (П-КАП16-2), обеспечивают контроль и аварийную защиту контура, предотвращая аварийные ситуации, вызванные отклонением давления от нормы.

Самая частая ошибка: забыть про дренаж

При монтаже блока п бк 17.16, особенно в составе фильтр-влагоотделителя, инженеры иногда пренебрегают организацией нормального дренажа для отвода конденсата. В результате вода скапливается в нижней части фильтра, снижая его пропускную способность, ухудшая качество очистки и создавая риск ледяных пробок зимой. Лайфхак: всегда выводите дренажную трубку в безопасное место или подключайте к автоматическому клапану сброса конденсата. Это простое действие продлит жизнь не только блоку П-БК, но и всей вашей пневмолинии.

Температурный режим и срок службы

Блок ПБК17.16 УХЛ4 рассчитан на длительную эксплуатацию в широком температурном диапазоне от –60°C до +40°C, что характерно для большинства промышленных зон России и СНГ. Такой запас по нижнему пределу обеспечивается специальным исполнением уплотнительных материалов и обработкой деталей. Правильный выбор типа масла для распылителя, соответствующего температурному режиму (например, зимнее или всесезонное масло по ГОСТ 17479.1-2015), напрямую влияет на ресурс как самого блока, так и питаемого им оборудования.

Средний срок службы блока П-БК 17.16 при соблюдении регламента технического обслуживания, использовании качественных рабочих сред и фильтров составляет 8–10 лет. Критически важным фактором является чистота поступающего воздуха – наличие абразивных частиц или агрессивных паров способно в разы сократить ресурс уплотнений и точных элементов регулятора. Своевременная замена фильтроэлемента и обслуживание дренажной системы – ключ к максимальному использованию заявленного срока службы. Купить оригинальные расходные компоненты для обслуживания можно у официального поставщика.

Область применения

Блок П-БК 17.16 широко используется во всех отраслях промышленности, где применяется пневматический привод и управление. В машиностроении и автомобильной промышленности он обеспечивает подготовку воздуха для работы сборочных роботов, пневмозажимов и контрольно-измерительных приборов. В горнодобывающей и нефтегазовой отраслях блок п бк 17.16 защищает и смазывает пневмоинструмент, системы аварийной отсечки и управляющие клапаны, работающие в тяжёлых условиях.

В металлообработке и деревообработке узел подготовки воздуха используется для станков с ЧПУ, пневматических фиксаторов и инструмента. Химическая и текстильная промышленность применяют его для управления позиционерами и исполнительными механизмами в агрессивных средах. В строительстве блок ПБК17.16 обеспечивает работу пневмооборудования на стройплощадках, а в сфере ЖКХ – функционирование автоматики котельных, систем вентиляции и водоподготовки. Таким образом, приобретение блока П-БК актуально для любого производства, использующего сжатый воздух.

Современные технологии

В эпоху Industry 4.0 блок ПБК17.16 перестаёт быть просто "железной коробкой" и становится интеллектуальным узлом. Оснащённый датчиками давления и расхода (в составе реле давления П-МК09), он способен передавать данные о состоянии потока воздуха в ПЛК или облачную систему мониторинга. Это позволяет интегрировать его в контуры управления коботами, где точность и стабильность пневмопривода критически важны. Прогнозирование момента обслуживания фильтра или износа форсунки маслораспылителя на основе анализа данных (предиктивная диагностика) помогает избежать внеплановых остановок и повышает общую эффективность оборудования (OEE).

Обслуживание и ремонт

Для продления срока службы блока ПБК17.16 необходимо соблюдать регламент технического обслуживания, который включает в себя регулярный визуальный осмотр, контроль давления на выходе по манометру, слив конденсата из фильтра-влагоотделителя (при его наличии) и проверку уровня/качества масла в бачке маслораспылителя. Наиболее быстро изнашиваемыми элементами являются фильтрующий картридж (сетка или элемент) фильтр-регулятора, уплотнительные кольца и манжеты на движущихся частях клапанов, а также форсунка или игла дозатора маслораспылителя.

Периодичность обслуживания зависит от интенсивности работы и чистоты поступающего воздуха, но в среднем рекомендуется проводить осмотр раз в месяц и капитальное обслуживание (замена фильтроэлемента, проверка уплотнений, очистка) раз в год. Ремонт узлов блока П-БК 17.16, как правило, сводится к замене изношенных элементов на оригинальные запасные части. Важно использовать только совместимые масла и смазки, рекомендованные производителем и соответствующие ГОСТ.

Ремкомплект или ЗИП

Для обеспечения длительной бесперебойной работы блока п бк 17.16 рекомендуется иметь следующий комплект быстроизнашиваемых запасных частей (ЗИП):
- Фильтрующий элемент (картридж) для фильтр-регулятора П-МК04.
- Комплект уплотнений (кольца круглого сечения, манжеты) для входного клапана П-МК07 и регулирующего узла.
- Игла распылителя и сопло для маслораспылителя П-МК06.
- Набор уплотнений (прокладки, кольца) для реле давления П-МК09.
- Уплотнительные кольца предохранительного клапана П-КАП16-2.
- Комплект крепёжных изделий (болты, гайки, шайбы) для демонтажа и сборки.
Все перечисленные компоненты доступны для заказа, что позволяет оперативно провести ремонт и минимизировать время простоя оборудования.

Аналоги устройства

На рынке представлены различные варианты блоков подготовки воздуха и узлов смазки, которые могут рассматриваться как функциональные аналоги или альтернативы блоку ПБК17.16:
1. Моноблочный фильтр-регулятор-смазчик (FRL unit) с интегрированным влагоотделителем.
2. Раздельные модульные системы подготовки воздуха с независимым монтажом фильтра, регулятора и маслораспылителя.
3. Блоки подготовки с электромагнитным управлением и обратной связью для интеграции в АСУ ТП.
4. Компактные блоки П-БК меньших типоразмеров (Ду6, Ду10) для малых расходов.
5. Блоки больших типоразмеров (Ду25 и выше) с повышенной пропускной способностью.
6. Исполнения со специальными материалами корпуса (нержавеющая сталь) для агрессивных сред.
Выбор конкретного аналога зависит от требований к расходу, давлению, степени очистки и условий эксплуатации. Цена на комплексное решение в виде блока П-БК 17.16 часто оказывается более выгодной по сравнению с покупкой элементов по отдельности.

Условное обозначение

Экономические выгоды

Инвестиции в блок ПБК17.16 быстро окупаются за счёт комплексного эффекта. Во-первых, защита дорогостоящего пневмооборудования от износа и поломок снижает затраты на ремонт и покупку новых цилиндров или клапанов. Во-вторых, стабильное давление и качество воздуха повышают точность и повторяемость технологических операций, сокращая брак и простои. В-третьих, автоматическая смазка уменьшает трение, что ведёт к экономии энергии компрессора. В итоге, применение блока п бк 17.16 ведёт к увеличению общего ресурса линии, улучшению показателей OEE (общей эффективности оборудования) и росту рентабельности производства.

Изображения

Габаритные и присоединительные размеры

Габаритные размеры блока ПБК17.16 варьируются в зависимости от конкретной комплектации установленных модулей (фильтр-регулятор, реле давления и т.д.). Типовые размеры для базового исполнения с Ду16 мм составляют примерно 350 мм в длину, 180 мм в ширину и 120 мм в высоту. Конструкция блока монтируется на плоскость, через монтажные отверстия в корпусе или на специальном кронштейне.

Основное присоединение к трубопроводу осуществляется через резьбовые патрубки, соответствующие условному проходу Ду16 мм. Тип резьбы – трубная цилиндрическая (G) или метрическая в зависимости от исполнения. При монтаже важно предусматривать достаточное пространство вокруг блока для удобства обслуживания фильтра и заливки масла в маслораспылитель. Компактная компоновка элементов внутри блока п бк 17.16 позволяет эффективно использовать его даже в условиях ограниченного монтажного пространства на панно управления или непосредственно на технологическом оборудовании.

Примеры заказа

Модель ПБК17.16-УХЛ4 — базовый комплексный блок подготовки воздуха П-БК 17.16 в климатическом исполнении для холодного климата, включает входной клапан, фильтр-регулятор, маслораспылитель.

Модель ПБК17.16.М-УХЛ4 — блок П-БК 17.16 в комплектации с манометром для визуального контроля выходного давления воздуха.

Модель ПБК17.16.РВ-УХЛ4 — блок п бк 17.16 с дополнительным фильтром-влагоотделителем для применения в условиях высокого содержания влаги в сжатом воздухе.

Адаптация к российским условиям

Блок П-БК 17.16 УХЛ4 сконструирован с учётом особенностей эксплуатации в России и странах СНГ. Его климатическое исполнение УХЛ4 позволяет безотказно работать в условиях суровых зим с температурами до -60°C. Конструкция совместима с широкой номенклатурой отечественных индустриальных масел по ГОСТ, применяемых для смазки пневмосистем. Устройство устойчиво к перепадам давления, характерным для старых компрессорных станций, и адаптировано к работе в составе отечественных систем автоматизации. Это делает его готовым решением для модернизации технологических линий на предприятиях ЖКХ, машиностроения и других отраслей промышленности РФ.

Работа в экстремальных условиях

Блок ПБК17.16 УХЛ4 демонстрирует высокую надёжность при эксплуатации в экстремальных условиях. Он способен функционировать при температурах окружающей среды, приближающихся к нижнему пределу в -60°C, благодаря использованию морозостойких уплотнительных материалов. Совместимость с отечественными рабочими жидкостями и маслами, соответствующими ГОСТ, исключает проблемы с химической стойкостью компонентов. Конструкция узлов позволяет проводить диагностику и замену основных быстроизнашиваемых элементов даже в полевых условиях или при ограниченном доступе к инструменту, что критически важно для удалённых объектов нефтегазовой, горнодобывающей промышленности или строительных площадок.

Возможность работы на Марсе или Луне

Теоретически, блок П-БК 17.16 мог бы стать частью системы жизнеобеспечения марсианской или лунной базы. Его способность работать при низких температурах (-60°C) приближает его к условиям марсианской ночи. Вакуумная герметичность, необходимая для предотвращения утечек в разреженной атмосфере, проверяется в земных условиях при испытаниях на пневмоиспытательных стендах. Конечно, для работы в чистом CO2-атмосфере Марса потребовались бы специальные уплотнения, а для смазки – масла с иным химическим составом. Но сама концепция компактного, надёжного узла, обеспечивающего подготовку газа и его смазку – остаётся актуальной и для внеземных колоний. Пока же блок п бк 17.16 надёжно служит земной промышленности, обладая значительным запасом прочности.

Часто задаваемые вопросы

Какой максимальный расход воздуха обеспечивает блок ПБК17.16?
При номинальном выходном давлении 0,63 МПа блок П-БК 17.16 для условного прохода Ду16 мм обеспечивает максимальный расход не менее 2,0 м³/мин и минимальный расход не более 0,16 м³/мин.

Какая тонкость фильтрации у фильтр-регулятора в составе блока?
В стандартной комплектации блок оснащён фильтр-регулятором (П-МК04) с абсолютной тонкостью фильтрации 40 микрон, что обеспечивает эффективную защиту пневмооборудования от механических примесей.

Возможна ли доставка блока П-БК в регионы России и СНГ?
Да, мы осуществляем доставку оборудования по всей России в такие города как Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан.

Входит ли манометр в базовую комплектацию блока ПБК17.16?
В базовой комплектации блок П-БК 17.16 УХЛ4 не включает манометр. Однако доступна опция «М», предусматривающая установку манометра для визуального контроля давления.

Почему выбирают «Гидромаш»

Выбирая блок ПБК17.16 П-БК 17.16 УХЛ4 производства бренда Гидромаш, вы получаете надежное комплексное решение для подготовки воздуха от проверенного производителя. Мы гарантируем высокое качество сборки и соответствие всех технических параметров заявленным характеристикам, что подтверждается гарантией 12 месяцев. Купить этот узел вы можете по конкурентоспособной цене, напрямую влияющей на снижение эксплуатационных затрат. Для удобства клиентов мы обеспечиваем возможность быстрой отгрузки со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани, а также оперативно доставляем заказы по России и в страны СНГ. Заказать оборудование и получить подробную консультацию вы можете, связавшись с нашими специалистами через форму обратной связи или по телефону.
