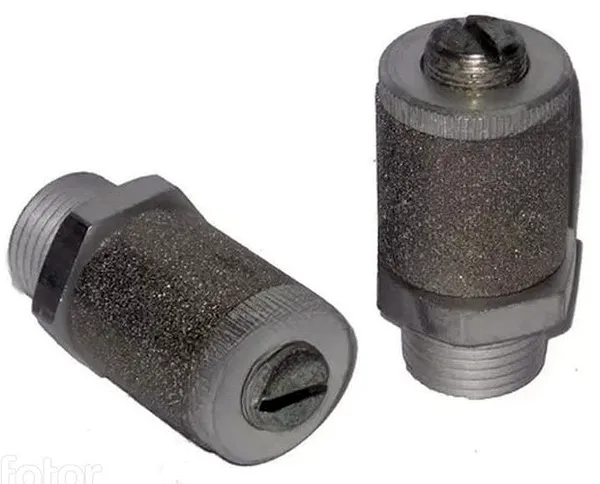

ПДГ04-Пневмодроссель с глушителем П-ДГ 04-2 УХЛ4 (К1/8")

Пневмодроссель П-ДГ 04-2 УХЛ4 (К1/8") представляет собой комбинированное устройство, предназначенное для плавной регулировки расхода сжатого воздуха в пневмосистемах и одновременного эффективного снижения уровня шума при сбросе отработанной среды в атмосферу. Он обеспечивает точную настройку скорости движения пневмоцилиндров и других приводов, повышая комфорт и безопасность эксплуатации.

Описание и назначение

Пневмодроссель с глушителем П-ДГ 04-2 — это ключевой элемент для тонкой настройки гидравлических и пневматических контуров в промышленном оборудовании. Основное его назначение — регулирование скорости воздуха, выходящего из пневматических приводов (цилиндров, моторов), что напрямую влияет на скорость их движения и точность позиционирования. Второй, не менее важной функцией является снижение шума, неизбежного при резком выпуске сжатого воздуха, что делает рабочие места более комфортными и соответствует требованиям охраны труда. Выбирая пневмодроссель с глушителем, вы приобретаете устройство, сочетающее в себе две полезные функции: дросселирование и глушение.

Данный пневмодроссель с глушителем отличается от простых регулируемых дросселей наличием специального металлокерамического глушащего элемента, который эффективно гасит звуковые волны. Он применяется в тех случаях, когда требуется не только контролировать скорость, но и минимизировать акустическое загрязнение в цехах или на автоматизированных линиях. Исполнение П-ДГ 04-2 УХЛ4 с присоединительной конической резьбой K1/8" обеспечивает надёжное и герметичное подключение к пневмомагистралям.

Вес, габариты, код ТН ВЭД, ГОСТ

Тихий герой шумного цеха

Инженеры шутят, что хороший пневмодроссель с глушителем — это как вежливый сосед: он не только не мешает громкими звуками (глушит воздух), но и помогает контролировать свои действия (дросселирует поток). Без него пневмосистема превращается в шумную вечеринку, на которую всем приходится жаловаться.

Технические характеристики

Принцип работы

Принцип работы пневмодросселя с глушителем основан на дросселировании потока сжатого воздуха. Основным регулирующим элементом является конический конец регулировочного винта, который, перемещаясь внутри осевого канала штуцера, изменяет проходное сечение для выходящего воздуха. Чем больше винт перекрывает радиальные отверстия, тем меньше расход и ниже скорость движения пневмопривода. Регулировка производится вручную, после настройки положение винта фиксируется контргайкой.

Функция глушения реализована с помощью стакана из металлокерамики с открытыми порами, который навинчивается поверх штуцера. Проходящий через дроссельное отверстие воздух попадает в пористую структуру глушителя, где его энергия рассеивается, а звуковые волны эффективно поглощаются. Это позволяет добиться значительного снижения шума — не менее 15 дБА. Таким образом, одно компактное устройство одновременно решает задачи точного контроля скорости и обеспечения акустического комфорта.

Давление в системе напрямую влияет на эффективность работы пневмодросселя с глушителем. При повышенном давлении необходимо учитывать пропускную способность устройства, чтобы избежать излишних потерь и обеспечить стабильную регулировку. Правильный подбор модели по условному проходу и резьбовому соединению гарантирует оптимальную работу системы.

Ключ к долгой службе

Самая частая ошибка — затянуть регулировочный винт пневмодросселя с глушителем «до упора» с избыточным усилием. Это приводит к деформации конического наконечника и корпуса штуцера, нарушению регулировки и утечкам. Регулировку всегда следует производить плавно, а фиксирующую гайку затягивать с умеренным усилием, достаточным для предотвращения самопроизвольного отворачивания от вибрации.

Температурный режим и срок службы

Климатическое исполнение УХЛ4 предполагает эксплуатацию пневмодросселя с глушителем в диапазоне температур окружающей среды от -60°C до +40°C. Однако для сжатого воздуха как рабочей среды стандартный рабочий диапазон обычно составляет от -20°C до +80°C. При эксплуатации в рамках этих параметров и при использовании очищенного, осушенного воздуха ресурс устройства существенно возрастает.

Качество рабочей среды является решающим фактором для срока службы. Наличие влаги, масляных паров или твердых частиц в воздухе приводит к загрязнению и засорению как дроссельного канала, так и пористого металлокерамического глушителя. Это снижает эффективность регулирования и шумоподавления, а в конечном итоге может вызвать полный отказ. Регулярная замена фильтров в пневмосистеме напрямую продлевает жизнь пневмодросселю с глушителем. При соблюдении условий эксплуатации средний срок службы составляет несколько лет.

Область применения

Универсальный пневмодроссель с глушителем находит применение во множестве отраслей промышленности. В машиностроении и автомобильной промышленности он используется на сборочных линиях и испытательных стендах для регулировки скорости пневмоцилиндров зажимных и подающих механизмов. В горнодобывающей и нефтегазовой отраслях устройство применяется в системах управления пневматическими клапанами и исполнительными механизмами, работающими во взрывоопасных зонах, где низкий уровень шума также важен.

В отраслях металлообработки и деревообработки такие дроссели устанавливают на пневмоприводах станков с ЧПУ, обеспечивая плавное перемещение инструмента. В химической и текстильной промышленности они регулируют работу пневматических систем раздува, подачи материалов и перемещения изделий. В строительстве и ЖКХ пневмодроссель с глушителем может применяться в системах управления заслонками вентиляции, пневмопочты или в испытательном оборудовании.

Современные технологии

Интеграция пневмодросселей с глушителями в концепцию Industry 4.0 открывает новые возможности. Датчики давления и расхода, установленные до и после устройства, могут передавать данные в систему ПЛК для непрерывного мониторинга состояния пневмосистемы. Это позволяет не только дистанционно регулировать скорость приводов, но и прогнозировать необходимость обслуживания — например, при изменении пропускной способности из-за загрязнения. В связке с коботами такие интеллектуальные узлы обеспечивают гибкую и тихую автоматизацию с минимальным участием человека.

Обслуживание и ремонт

Для продления срока службы пневмодросселя с глушителем достаточно соблюдать простые правила. Основное внимание следует уделять качеству подаваемого воздуха — наличие в линии влаго-маслоотделителя и фильтра тонкой очистки является обязательным. Периодически (рекомендуется раз в полгода при интенсивной работе) необходимо проводить визуальный осмотр и, при необходимости, продувку устройства сжатым воздухом для удаления возможных загрязнений с пористой поверхности глушителя и дроссельного канала.

Элементами, подверженными наибольшему износу, являются уплотнительные кольца (если они присутствуют в резьбовом соединении для обеспечения герметичности) и сам регулировочный винт с коническим наконечником. При потере плавности регулировки или появлении утечек следует заменить ремкомплект. Обслуживание устройства не требует специального инструмента и может быть выполнено обслуживающим персоналом на месте.

Ремкомплект или ЗИП

Для регламентного обслуживания и ремонта доступен оригинальный ремонтный комплект (ЗИП). В его состав, как правило, входят ключевые быстроизнашиваемые детали: регулировочный винт с коническим наконечником, фиксирующая гайка, уплотнительные кольца для резьбового соединения (при их наличии), а в некоторых случаях и новый металлокерамический глушащий стакан. Заказать такой ремкомплект можно одновременно с покупкой самого устройства или позже, при необходимости проведения планового ТО.

Аналоги устройства

На рынке представлены различные аналогичные устройства для регулировки расхода и снижения шума сжатого воздуха. К ним можно отнести: 1. Регулируемый дроссель с отдельным резьбовым глушителем. 2. Нерегулируемый дроссель-жиклер с интегрированным глушителем. 3. Пневмодроссель с игольчатым регулированием и пластиковым шумоглушителем. 4. Скоростные регуляторы (путевые дроссели) для пневмоцилиндров с функцией глушения. 5. Модульные дроссели, устанавливаемые непосредственно в порты пневмораспределителей. Каждый вариант имеет свои особенности по типу подключения (резьба, быстроразъемное соединение), диапазону регулировки и уровню шумоподавления.

Условное обозначение

Экономические выгоды

Применение качественного пневмодросселя с глушителем напрямую влияет на экономику производства. Снижение уровня шума позволяет соблюдать нормы охраны труда без дорогостоящей звукоизоляции цехов, уменьшает утомляемость персонала и повышает производительность. Точная регулировка скорости пневмоприводов снижает ударные нагрузки, вибрацию и износ оборудования, продлевая его ресурс и сокращая затраты на ремонт. Таким образом, инвестиции в надёжную пневмоаппаратуру окупаются снижением эксплуатационных расходов и простоев.

Изображения

Габаритные и присоединительные размеры

Габаритные размеры модели П-ДГ 04-2 (исполнение с конической резьбой K1/8") составляют: общая длина L* — 31 мм, диаметр шестигранника под ключ S — 14 мм, наружный диаметр D — 16 мм. Присоединение к пневмолинии осуществляется через наружную коническую трубную резьбу K1/8". Такая компактная конструкция позволяет легко установить пневмодроссель с глушителем даже в условиях ограниченного монтажного пространства, например, непосредственно на штоковой или крышкевой полости пневмоцилиндра или в распределительном блоке.

Примеры заказа

Модель пневмодросселя с глушителем П-ДГ 10-2 УХЛ4 — устройство с условным проходом 10 мм и конической резьбой для регулировки и снижения шума в средних по расходу системах.

Модель пневмодросселя с глушителем П-ДГ 16-2 УХЛ4 — вариант с проходом 16 мм для более мощных пневмоприводов в промышленном оборудовании.

Адаптация к российским условиям

Пневмодроссель с глушителем исполнения УХЛ4 рассчитан на эксплуатацию в условиях умеренного и холодного климата России и стран СНГ. Его конструкция учитывает работу при низких температурах и совместима с отечественными системами подготовки сжатого воздуха. Устройство готово к работе на объектах ЖКХ, в производственных цехах и на открытых площадках промышленных предприятий по всей территории РФ, обеспечивая надежную работу как в мороз, так и в летнюю жару.

Работа в экстремальных условиях

Конструкция пневмодросселя с глушителем позволяет ему работать в достаточно широком диапазоне эксплуатационных условий. При использовании в составе систем, эксплуатируемых на открытом воздухе или в неотапливаемых помещениях, важным условием является предотвращение конденсации влаги внутри устройства, что может привести к обмерзанию и заклиниванию регулировочного узла зимой. Для работы в условиях высокой запыленности рекомендуется дополнительная защита пористого глушителя фильтром. Ремонтопригодность устройства позволяет проводить его обслуживание и замену изнашиваемых элементов силами собственных служб предприятия.

Возможность работы на Марсе или Луне

Если бы на Марсе понадобилось регулировать поток марсианской атмосферы (в основном CO2) в каком-нибудь грунтозаборном устройстве марсохода, то наш пневмодроссель с глушителем мог бы претендовать на эту роль. Правда, пришлось бы адаптировать материалы для работы в почти вакууме, при температуре до -125°C и с учетом мелкой пыли. Но его базовый принцип — механическое дросселирование и шумоподавление через пористую структуру — остался бы неизменным, что лишний раз подчеркивает надежность и универсальность этой проверенной временем конструкции.

Часто задаваемые вопросы

Какой тип резьбы у модели П-ДГ 04-2?
В модели с индексом "-2" используется наружная коническая трубная резьба K1/8" по ГОСТ 6111-52.

Как отрегулировать скорость с помощью этого дросселя?
Для регулировки необходимо ослабить фиксирующую гайку, вращением регулировочного винта установить требуемую пропускную способность (меньший расход — винт закручивается, уменьшая проходное сечение), после чего зафиксировать винт, затянув гайку.

Возможна ли доставка в мой город?
Мы осуществляем доставку оборудования по всей территории России и в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан и другие. Отгрузка возможна со складов в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Казани, Ростове-на-Дону.

Как продлить срок службы пневмодросселя?
Ключевое условие — подача очищенного и осушенного сжатого воздуха. Обязательно используйте фильтры-влагоотделители на линии подачи. Периодическая продувка устройства и визуальный контроль также помогут избежать преждевременного износа.

Почему выбирают «Гидромаш»

Выбирая пневмодроссель с глушителем производства Гидромаш, вы получаете надежное и проверенное решение для своих пневмосистем. Мы обеспечиваем возможность купить оригинальное оборудование с гарантией 12 месяцев от производителя. Наши клиенты ценят стабильное качество, техническую поддержку и оперативность поставок. Для вашего удобства организована возможность быстрой отгрузки со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Мы обеспечиваем быструю доставку по всей России и в страны СНГ. Чтобы заказать пневмодроссель с глушителем и уточнить актуальную цену и наличие, обратитесь к нашим менеджерам.
