| Диаметр, Ду | 25 |
| Давление, Мпа | 0,63 |

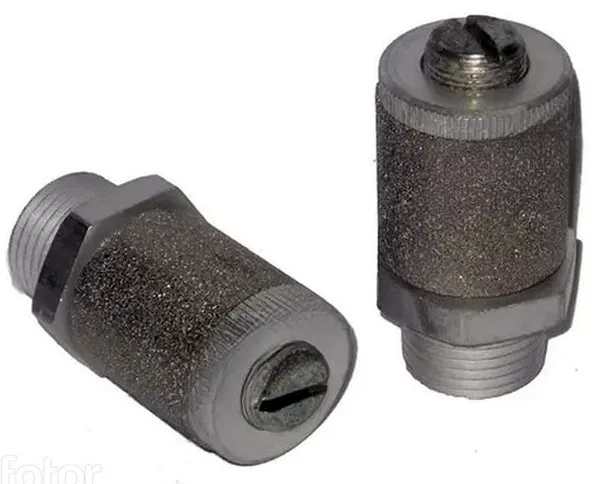

Пневмодроссель с глушителем ПДГ25 — комбинированное устройство, предназначенное для точной регулировки расхода сжатого воздуха и эффективного снижения уровня шума при выхлопе отработанной среды. Превосходное решение для модернизации пневмоприводов и создания безопасных, тихих рабочих зон.
Пневмодроссель с глушителем ПДГ25 представляет собой интегрированное устройство, объединяющее две ключевые функции в одном компактном корпусе. Основная задача — плавное и точное ограничение потока сжатого воздуха (дросселирование) для регулирования скорости движения штоков пневмоцилиндров или вращения пневмомоторов. Вторая, не менее важная функция — глушение шума, возникающего при стремительном расширении воздуха при его сбросе в атмосферу через сливные линии пневмосистем. Установка пневмодросселя с глушителем ПДГ25 позволяет привести уровень шума на рабочем месте в соответствие с санитарными нормами, повышая комфорт и безопасность персонала.
По сравнению с раздельной установкой регулятора расхода и акустического глушителя, пневмодроссель ПДГ25 экономит место на плите управления, упрощает монтаж и снижает общую стоимость узла. Модель П-ДГ 25-2 УХЛ4 характеризуется условным проходом 25 мм, что обеспечивает высокую пропускную способность для мощных пневмоприводов. Это надежное решение от бренда Гидромаш, адаптированное под требования российских производств.
Пневмодроссель с глушителем работает как виртуозный дирижёр: одной рукой точно дозирует поток воздуха, задавая темп механизму, а другой — приглушает громкий оркестр выхлопа, превращая производственный гул в почти симфоническую тишину.
| Параметр | Значение для модели П-ДГ 25 |
|---|---|
| Условный проход (Dy), мм | 25 |
| Номинальное давление, МПа (кгс/см²) | 1,0 (10) |
| Пропускная способность Kv, м³/ч, не менее | 6,2 |
| Снижение уровня звуковой мощности LWA, дБА, не менее | 15 |
| Масса, кг, не более | 0,250 |
| Тип рабочей среды | Сжатый воздух |
| Тип присоединения (исполнение 2) | Коническая резьба по ГОСТ 6111-52 (К1") |
| Климатическое исполнение | УХЛ4 по ГОСТ 15150 |
Пневмодроссель с глушителем ПДГ25 функционирует по комбинированному принципу. Поступающий в устройство поток сжатого воздуха сначала проходит через дросселирующий узел. Он состоит из конического регулировочного винта, который, перемещаясь, изменяет площадь проходного сечения между своим конусом и седлом корпуса. Вращение винта позволяет бесступенчато настраивать расход воздуха от максимального до полного перекрытия, обеспечивая точный контроль скорости исполнительных механизмов.
Далее, уже дросселированный воздух поступает в глушительную часть устройства. Она представляет собой стакан, выполненный из металлокерамического пористого материала (спеченного порошка бронзы или нержавеющей стали). Проходя через мельчайшие поры этого фильтрующего элемента, поток воздуха разбивается на множество микроструй, его скорость гасится, а энергия звуковых колебаний преобразуется в тепловую. В результате на выходе уровень шума снижается не менее чем на 15 дБ(А).
Надёжность работы пневмодросселя с глушителем ПДГ25 обеспечивается качеством обработки посадочных поверхностей конуса и седла, а также стойкостью металлокерамического элемента к износу и коррозии. Для поддержания стабильности регулировки предусмотрена стопорная гайка, фиксирующая положение регулировочного винта после настройки.
Самая частая ошибка при установке пневмодросселя с глушителем — его монтаж непосредственно на выходе быстродействующего клапана, где возникают ударные воздушные волны. Это приводит к преждевременному разрушению пористого элемента глушителя. Устанавливайте устройство ближе к исполнительному механизму, где поток воздуха более стабилен, и тишина прослужит долго.
Пневмодроссель с глушителем ПДГ25 рассчитан на эксплуатацию в широком диапазоне температур окружающей среды от -40°С до +40°С. Такая адаптивность связана с использованием материалов, сохраняющих свои свойства в условиях умеренного и холодного климата. Качество и чистота рабочего воздуха напрямую влияют на долговечность. Попадание крупных частиц, конденсата или масляного аэрозоля в пористый металлокерамический элемент может привести к его засорению, росту сопротивления и падению эффективности шумоподавления.
При соблюдении условий эксплуатации (наличие фильтра-влагоотделителя на линии подачи воздуха) ресурс устройства составляет несколько лет. Первым признаком износа обычно становится постепенное снижение эффективности глушения из-за естественного старения и загрязнения пористого стакана. Своевременная замена этого элемента (входит в ремкомплект) полностью восстанавливает характеристики пневмодросселя с глушителем.
Пневмодроссель с глушителем находит применение во всех отраслях, где используются пневматические системы. В машиностроении и автомобильной промышленности он регулирует скорость работы зажимных, подающих и позиционирующих механизмов на сборочных линиях и станках. В горнодобывающей и нефтегазовой отраслях используется для управления пневмоинструментом и приводами задвижек, обеспечивая безопасность и снижая шум в цехах. В металлообработке и деревообработке — для контроля пневмоцилиндров станков-автоматов и прессов.
Химическая промышленность применяет данные устройства на линиях фасовки и упаковки, а текстильная — в механизмах подачи нити и тканей. В строительстве они используются в пневмоинструменте и подъемном оборудовании. В сфере ЖКХ пневмодроссели с глушителями могут применяться в системах управления задвижками, вентиляции и кондиционирования для снижения общего уровня шума в зданиях.
Ключевым трендом является интеграция простых механических устройств, таких как пневмодроссель с глушителем ПДГ25, в цифровые экосистемы Industry 4.0. Установка датчика положения регулировочного винта превращает его в пропорциональный регулятор с обратной связью, управляемый через ПЛК. Это позволяет реализовать адаптивные циклы работы, например, автоматически снижать скорость движения робота-кобота при приближении к оператору для повышения безопасности. Данные о перепаде давления на устройстве, передаваемые по IoT-протоколам, помогают прогнозировать засорение фильтра или износ пористого элемента, планируя техобслуживание по фактическому состоянию, а не по календарному графику.
Для обеспечения длительного и безотказного срока службы пневмодросселя с глушителем ПДГ25 необходимо соблюдать простые правила. Важнейшее условие — наличие перед устройством качественного фильтра тонкой очистки и, при необходимости, осушителя воздуха. Регулярный осмотр и своевременная очистка этого фильтра — лучшая профилактика. При потере эффективности глушения или сложностях с регулировкой расхода рекомендуется демонтировать устройство и разобрать его, промыв все детали в керосине или чистящем растворе, не содержащем агрессивных кислот.
К элементам, подверженным естественному износу, относятся пористый металлокерамический стакан-глушитель и уплотнительные резиновые кольца. Наличие производственных вибраций или частое изменение настройки может также сказаться на стабильности положения конического винта. После промывки и замены изношенных элементов устройство собирается в обратной последовательности. Резьбовые соединения герметизируются фторопластовой уплотнительной лентой или анаэробным герметиком.
Для поддержания эксплуатационной готовности пневмодросселя с глушителем ПДГ25 рекомендуется иметь под рукой ремонтный комплект. В его состав, как правило, входят основные быстроизнашиваемые детали: пористый металлокерамический стакан (глушитель) — элемент, непосредственно отвечающий за шумоподавление; уплотнительные кольца (РТИ) для резьбовых соединений, предотвращающие утечки; стопорная гайка регулировочного винта. При необходимости возможен заказ оригинального ЗИП под конкретную модификацию устройства.
В промышленной практике могут быть востребованы различные аналоги пневмодросселя с глушителем ПДГ25 по характеристикам и исполнению:
Дроссель с глушителем ДУ6, модель ПР-Г-06 с метрической резьбой.
Регулятор потока с шумоглушителем типа RF-15, рассчитанный на давление до 16 бар.
Быстросъёмный клапан-дроссель с интегрированным глушителем серии QS-20.
Угловой пневмодроссель с глушителем модель АДГ-25 для монтажа в труднодоступных местах.
Компактный дроссель для микро-пневматики МПД-10 с низким расходом.
| Элемент кода | Значение |
|---|---|
| П-ДГ | Наименование: Пневмодроссель с Глушителем |
| 25 | Условный проход, мм (25 мм) |
| 2 | Вид присоединения: коническая резьба (К) |
| УХЛ | Климатическое исполнение (умеренный и холодный климат) |
| 4 | Категория размещения (в закрытых помещениях) |
Выбор пневмодросселя с глушителем ПДГ25 — это вклад не только в техническую, но и в экономическую эффективность предприятия. Снижение производственного шума ведет к повышению производительности труда и уменьшению количества профзаболеваний, сокращая издержки. Предотвращение резких гидроударов при сбросе воздуха продлевает ресурс всей пневмосистемы и её элементов. Универсальное устройство «два в одном» сокращает затраты на закупку, монтаж и сервис по сравнению с парой отдельных элементов. В итоге инвестиции в качественное шумоподавляющее оборудование быстро окупаются за счет снижения эксплуатационных расходов и простоев, улучшая общие показатели ROI.
Основные размеры для модели П-ДГ 25-2 (с конической резьбой): условный проход Dy = 25 мм; наружный диаметр корпуса (D) — 40 мм; общая длина (L*) — 63 мм; шестигранник под ключ по размеру S = 36 мм. Присоединительный размер — конусная трубная резьба К1" по ГОСТ 6111-52. Для исполнения с метрической резьбой (обозначаемого цифрой 1) резьба составляет М33х2. Такая конструкция позволяет надежно вворачивать устройство в стандартные резьбовые отверстия пневмораспределителей, коллекторов или адаптеров. Компактные габариты дают возможность монтажа в стеснённых условиях.
Модель Пневмодроссель с глушителем П-ДГ 10-2 УХЛ4 — условный проход 10 мм, коническая резьба КЗ/8", климатическое исполнение УХЛ4.
Модель Пневмодроссель с глушителем П-ДГ 16-1 УХЛ4 — условный проход 16 мм, метрическая резьба М22х2, климатическое исполнение УХЛ4.
Пневмодроссель с глушителем ПДГ25 серии УХЛ4 априори разработан с учетом эксплуатации в климатических зонах России и стран СНГ. Это подтверждает широкий рабочий температурный диапазон. Металлокерамический элемент и материалы уплотнений совместимы с отечественными рабочими жидкостями и допускают работу со сжатым воздухом, поступающим от классических винтовых компрессоров, применяемых на большинстве предприятий. Простая и ремонтопригодная конструкция позволяет проводить обслуживание силами стандартных слесарно-механических служб, что критически важно для удаленных объектов и предприятий ЖКХ.
Пневмодроссель с глушителем ПДГ25 исполнения УХЛ4 рассчитан на работу при низких температурах до -40°C. В таких условиях важна подача достаточно осушенного воздуха во избежание обледенения внутри пор глушителя. Использование отечественных рабочих жидкостей (масел для смазки пневмосистем по ГОСТ) не вызывает коррозионного повреждения деталей. Простая конструкция позволяет в полевых условиях выполнить разборку, очистку от грязи и водяного конденсата, а при наличии ремкомплекта — быстро заменить вышедший из строя пористый элемент для восстановления работоспособности.
Если когда-нибудь на Марсе появится первая пневматическая система (например, для отбора проб грунта), то пневмодроссель с глушителем ПДГ25 вполне мог бы претендовать на место в ней. Низкое атмосферное давление и экстремальные перепады температур на Красной планете потребовали бы лишь адаптации уплотнительных материалов и пористого элемента под вакуумную эксплуатацию. А его способность работать в разреженной среде и подавлять шум в безвоздушном пространстве могла бы стать незаменимым качеством для лунных баз, где тишина так же важна, как и воздух.
Какой шум снижает пневмодроссель с глушителем ПДГ25?
Устройство снижает шум на выходе из пневмосистемы (стоковый шум) не менее чем на 15 дБА, что субъективно воспринимается как значительное уменьшение громкости.
Можно ли регулировать расход воздуха «на ходу», под давлением?
Да, конструкция позволяет вращать регулировочный винт для изменения расхода при рабочем давлении в системе. После настройки рекомендуется зафиксировать положение винта стопорной гайкой.
Как выбрать условный проход (размер) пневмодросселя?
Размер должен соответствовать диаметру сливной магистрали вашего пневмораспределителя или пневмоцилиндра. Например, для портов М5 подходит П-ДГ04, для портов 1/2" — П-ДГ20 или П-ДГ25.
Как осуществляется доставка пневмодросселя ПДГ25 в мой город?
Мы осуществляем доставку по всей России (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону) и в страны СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан.
Выбирая пневмооборудование у нас, вы получаете надежного партнера. Вы можете купить пневмодроссель с глушителем ПДГ25 оригинального производства с гарантией 12 месяцев. Мы обеспечиваем конкурентную цену и возможность быстрой отгрузки со складов в ключевых логистических центрах: в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Наша служба доставки оперативно доставит заказ в любой регион России и страны СНГ. Мы предлагаем не просто оборудование, а комплексное решение для вашего производства от проверенного бренда Гидромаш. Уточняйте актуальную цену, наличие и условия заказа.
