| Диаметр, Ду | 20 |
| Расход | >4,4 |
| Давление, Мпа | 1,0МПа (10,0кгс/см2) |
| Вес, кг | <0,16 |
| Производимые модели | Расход | Диаметр, Ду | Давление, Мпа | Вес, кг | Цена | |
|---|---|---|---|---|---|---|
 |
Пневмодроссель с глушителем П-ДГ 04-2 | >0,4 | 4 | 1,0МПа (10,0кгс/см2) | <0,02 | 438,96 руб. |
|
Пневмодроссель с глушителем П-ДГ 06-2 | >1,2 | 6 | 1,0МПа (10,0кгс/см2) | <0,035 | 492,06 руб. |
|
Пневмодроссель с глушителем П-ДГ 10-2 | >1,8 | 10 | 1,0МПа (10,0кгс/см2) | <0,055 | 520,38 руб. |
|
Пневмодроссель с глушителем П-ДГ 16-2 | >2,9 | 16 | 1,0МПа (10,0кгс/см2) | <0,1 | 614,19 руб. |
|
Пневмодроссель с глушителем П-ДГ 20-2 | >4,4 | 20 | 1,0МПа (10,0кгс/см2) | <0,16 | 954,03 руб. |
|
Пневмодроссель с глушителем П-ДГ 25-2 | >6,2 | 25 | 1,0МПа (10,0кгс/см2) | <0,25 | 1207,14 руб. |

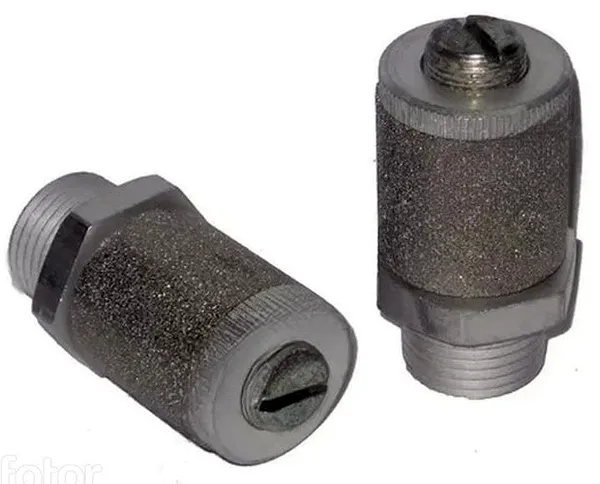

🔍 Пневмодроссель с глушителем П-ДГ 20-2 предназначен для точной регулировки потока сжатого воздуха и эффективного подавления шума при выбросе отработанного газа из пневматических систем. Устройство обеспечивает плавное управление скоростью пневмоприводов в промышленном оборудовании.
⚙️ Ключевая функция пневмодросселя с глушителем П-ДГ 20-2 — комбинация дросселирования и акустической демпфации. Это исключает необходимость установки отдельных компонентов, упрощая конструкцию пневмолиний и повышая надежность систем автоматизации.
📏 Пневмодроссель с глушителем П-ДГ 20-2 имеет массу 0,160 кг при габаритных размерах: диаметр 35 мм, длина 55 мм. Соответствует ГОСТ 6111-52 (коническая резьба) и ГОСТ 15150-69 (климатическое исполнение УХЛ4). Код ТН ВЭД: 8481 80 000 0.
| Параметры | Данные | |||||
| П-ДГ04 | П-ДГ06 | П-ДГ10 | П-ДГ16 | П-ДГ20 | П-ДГ25 | |
| Условный проход, мм | 4 | 6 | 10 | 16 | 20 | 25 |
| Номинальное давление, МПа (кгс/см²) | 1,0 (10) | |||||
| Пропускная способность Kv при полностью открытом дросселе, м³/ч, не менее | 0,4 | 1,2 | 1,8 | 2,9 | 4,4 | 6,2 |
| Снижение корректированного по характеристике А уровня звуковой мощности, дБА, не менее | 15 | |||||
| Масса, кг, не более | 0,020 | 0,035 | 0,055 | 0,100 | 0,160 | 0,250 |
🔄 Пневмодроссель с глушителем П-ДГ 20-2 функционирует следующим образом: регулировочный винт с коническим наконечником перекрывает радиальные отверстия, изменяя сечение потока. Металлокерамический стакан поглощает акустические колебания при выходе воздуха.
🌡️ Температурный режим работы пневмодросселя с глушителем П-ДГ 20-2 в исполнении УХЛ4: от -40°C до +40°C. Срок службы — не менее 10 лет при соблюдении условий эксплуатации по ГОСТ 15150.
🏭 Пневмодроссель с глушителем П-ДГ 20-2 активно используется в: станках с ЧПУ, прессах, конвейерных линиях, роботизированных комплексах и упаковочном оборудовании. Устройство незаменимо в отраслях с высокими требованиями к шумоподавлению — фармацевтике, пищевой промышленности, микроэлектронике.
🔄 Аналоги пневмодросселя с глушителем П-ДГ 20-2: модели П-ДГ 20-1 (с метрической резьбой), импортные аналоги Festo DSL-20-... и SMC AS2000. Отличаются типом присоединения, но сохраняют идентичные габариты и технические параметры.
🛠️ Ремкомплект для пневмодросселя с глушителем П-ДГ 20-2 включает: регулировочный винт (арт. РВ-20), металлокерамический стакан (арт. СТ-20), фиксирующую гайку (арт. Г-20). Быстроизнашиваемые детали: уплотнительные кольца и пористый элемент глушителя.
| П-ДГ-ХХ-Х-ХХХ Х | Условное наименование изделия |
| П-ДГ-ХХ-Х-ХХХ Х | Условный проход, мм |
| П-ДГ-ХХ-Х-ХХХ Х | Вид присоединительной резьбы: 2 - коническая по ГОСТ 6111-52 |
| П-ДГ-ХХ-Х-ХХХ Х | Климатическое исполнение (УХЛ) и категория размещения (4) |
| Обозначение | Размеры, мм | ||||||
| Dy | S | D | L* | Imin | I | d | |
| П-ДГ 20-1 20-2 | 20 | 32 | 35 | 55 | 9 | 13 | М27х2 К1/2" |
📏 Пневмодроссель с глушителем П-ДГ 20-2 имеет присоединительную резьбу М27х2 и коническую К1/2". Габариты: диаметр D=35 мм, длина L=55 мм, высота I=13 мм.
 |  |
Стандартная комплектация включает переходник и крепежные элементы.
Q1: Как регулировать поток в пневмодросселе П-ДГ 20-2?
Регулировка осуществляется винтом через гайку-фиксатор. Поворот по часовой стрелке уменьшает сечение, снижая скорость пневмопривода.
Q2: Совместим ли П-ДГ 20-2 с азотом?
Да, пневмодроссель с глушителем П-ДГ 20-2 работает с любыми инертными газами при давлении до 1,0 МПа.
Q3: Требуется ли ТО для П-ДГ 20-2?
Регулярное обслуживание не нужно. Достаточно ежегодной проверки на загрязнение металлокерамического фильтра.
Q4: Можно ли использовать П-ДГ 20-2 при -45°C?
Нет. Температурный диапазон УХЛ4 ограничен -40°C. Для экстремальных условий требуется исполнение «О».
Q5: Каков гарантийный срок?
Гарантия на пневмодроссель с глушителем П-ДГ 20-2 — 12 месяцев при соблюдении условий монтажа.
🚚 Пневмодроссель с глушителем П-ДГ 20-2 производится на заводе ГИДРОМАШ с 1987 года. Собственное производство гарантирует соответствие ГОСТ и 100% контроль качества. Закажите сегодня — получите бесплатную техническую консультацию!
