| Диаметр, Ду | 6 |
| Расход | >1,2 |
| Давление, Мпа | 1,0МПа (10,0кгс/см2) |
| Вес, кг | <0,035 |
🔧 Пневмодроссель с глушителем П-ДГ 06-2 предназначен для прецизионной настройки расхода сжатого воздуха и эффективного снижения уровня шума при выхлопе отработанного газа из пневматических систем. Устройство обеспечивает плавное управление скоростью пневмоцилиндров в промышленном оборудовании, минимизируя акустическое воздействие в рабочей зоне.
⚙️ Ключевая функция Пневмодросселя с глушителем П-ДГ 06-2 — комбинирование дросселирования потока и шумоподавления в едином компактном узле. Это критически важно для автоматизированных линий, где требуется соблюдение санитарных норм по шуму.
📏 Для модели П-ДГ 06-2 масса составляет 0,035 кг, габаритные размеры: диаметр 19 мм, длина 36 мм. Диапазон веса всей серии (П-ДГ 04-П-ДГ 25) — от 0,020 до 0,250 кг. Код ТН ВЭД: 8481 80 910 0. Изделие соответствует ГОСТ 15150 (климатическое исполнение УХЛ4) и ГОСТ 6111-52 (резьба).
«Пневмодроссель с глушителем П-ДГ 06-2 — незаменимый элемент тихой пневматики на вашем производстве!»
| Параметры | Данные | |||||
| П-ДГ04 | П-ДГ06 | П-ДГ10 | П-ДГ16 | П-ДГ20 | П-ДГ25 | |
| Условный проход, мм | 4 | 6 | 10 | 16 | 20 | 25 |
| Номинальное давление, МПа (кгс/см²) | 1,0 (10) | |||||
| Пропускная способность Kv при полностью открытом дросселе, м³/ч, не менее | 0,4 | 1,2 | 1,8 | 2,9 | 4,4 | 6,2 |
| Снижение корректированного по характеристике А уровня звуковой мощности, ДВА, не менее | 15 | |||||
| Масса, кг, не более | 0,020 | 0,035 | 0,055 | 0,100 | 0,160 | 0,250 |

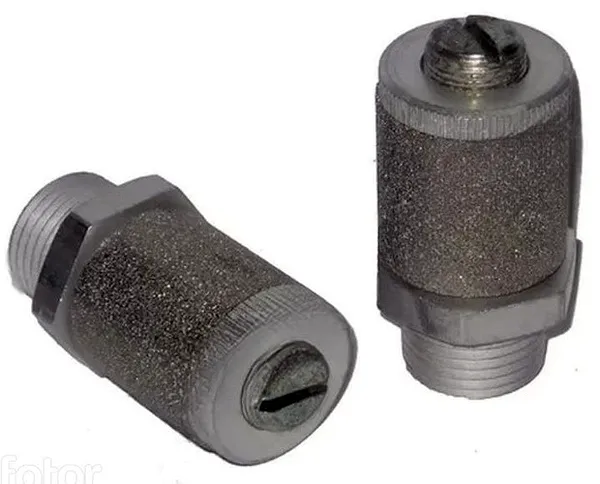

🔄 Принцип работы Пневмодросселя с глушителем П-ДГ 06-2 основан на комбинированном воздействии: регулировочный винт с коническим концом перекрывает радиальные отверстия, изменяя сечение потока, а металлокерамический стакан рассеивает энергию выхлопного газа, снижая шум. Отработанный воздух проходит через пористую структуру стакана, что уменьшает скорость истечения и уровень шума на 15+ ДБА.
🌡️ Температурный режим работы Пневмодросселя с глушителем П-ДГ 06-2: от -10°C до +40°C (климатическое исполнение УХЛ4 по ГОСТ 15150). Диапазон совместим с большинством промышленных помещений без дополнительного климат-контроля.
⏳ Срок службы Пневмодросселя с глушителем П-ДГ 06-2 составляет не менее 5 лет при соблюдении рекомендаций по эксплуатации. Устройство устойчиво к коррозии благодаря латунному корпусу и металлокерамическим компонентам. Ключевые факторы долговечности: чистота сжатого воздуха (класс загрязнения не выше 5 по ISO 8573-1) и отсутствие гидроударов в системе.
🏭 Пневмодроссель с глушителем П-ДГ 06-2 активно используется в: упаковочном оборудовании (формовочно-заполняющие машины), станках с ЧПУ (зажимные системы), роботизированных комплексах (пневмоприводы манипуляторов), линиях фасовки и конвейерных системах. Устройство незаменимо там, где требуется тихая работа и точное позиционирование.
🔄 Ближайшие аналоги Пневмодросселя с глушителем П-ДГ 06-2: Festo GRLA-1/4-BAP, SMC AS2000-06 и Camozzi 753.2.06. Однако продукция ГИДРОМАШ обеспечивает аналогичные технические параметры при более выгодной цене и полном соответствии российским стандартам ГОСТ.
🛠️ Ремкомплект для Пневмодросселя с глушителем П-ДГ 06-2 включает: металлокерамический стакан (пористый элемент), уплотнительные кольца и регулировочный винт. Список быстроизнашиваемых деталей: стакан из металлокерамики (ресурс 2-3 года), тефлоновые уплотнители (ресурс 1-2 года при 24/7 работе).
| П-ДГ-ХХ-Х-ХХХ Х | Условное наименование изделия |
| П-ДГ-ХХ-Х-ХХХ Х | Условный проход, мм (для П-ДГ 06-2 — 06) |
| П-ДГ-ХХ-Х-ХХХ Х | Вид резьбы: 2 — коническая по ГОСТ 6111-52 |
| П-ДГ-ХХ-Х-ХХХ Х | Климатическое исполнение УХЛ4 по ГОСТ 15150 |
| Обозначение | Размеры, мм | ||||||
| Dy | S | D | L* | Imin | I | d | |
| П-ДГ 06-1 06-2 | 6 | 17 | 19 | 36 | 8 | 10 | M12x1,5 К1/4" |
 | |
🛒 Типовой заказ: 4 штуки Пневмодросселя с глушителем П-ДГ 06-2 УХЛ4 с конической резьбой (обозначение: П-ДГ 06-2 УХЛ4). Для комплектации линии упаковки требуется минимум 12 единиц. Возможна поставка в сборе с фильтрами-регуляторами.
Можно ли использовать П-ДГ 06-2 при температуре -15°C?
Нет, температурный режим УХЛ4 ограничен -10°C. Для экстремальных условий требуется исполнение «О».
Как часто менять металлокерамический стакан?
При непрерывной работе — раз в 2 года. Ресурс зависит от чистоты воздуха и частоты циклов.
Подходит ли П-ДГ 06-2 для кислородных систем?
Запрещено! Устройство предназначено только для сжатого воздуха.
Есть ли аналог с метрической резьбой?
Да, модель П-ДГ 06-1 имеет метрическую резьбу М12х1,5.
Какой класс фильтрации необходим?
Минимум класс 40 мкм по ISO 8573-1 для предотвращения засорения дросселя.
Можно ли регулировать скорость в обе стороны?
П-ДГ 06-2 — односторонний дроссель (регулирует выхлоп). Для двустороннего контроля требуется комплект из двух устройств.
🚚 Пневмодроссель с глушителем П-ДГ 06-2 от производителя ГИДРОМАШ поставляется с гарантией 24 месяца. Доставка по РФ и СНГ: Москва, Питер, Екатеринбург, Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар, Минск, Алматы, Бишкек. Отгрузка в день заказа при наличии на складе в Екатеринбурге. Поставщик: ГИДРОМАШ — 15 лет на рынке пневмоавтоматики!
