| Диаметр, Ду | 16 |
| Расход | >2,9 |
| Давление, Мпа | 1,0МПа (10,0кгс/см2) |
| Вес, кг | <0,1 |

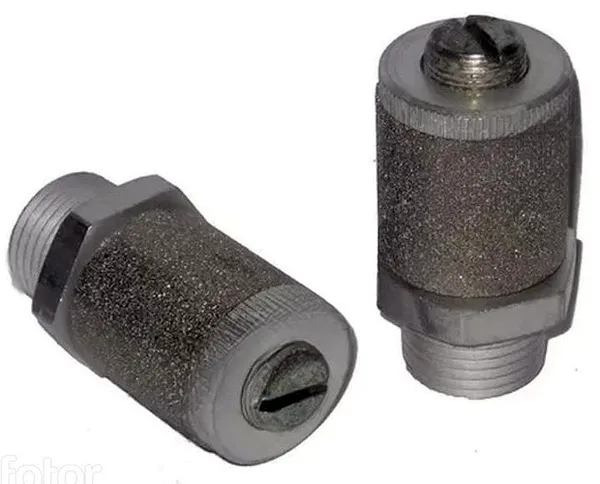

🔧 Пневмодроссель с глушителем П-ДГ 16-2 предназначен для точной регулировки расхода сжатого воздуха и эффективного снижения уровня шума при выбросе отработанного газа из пневмосистем. Устройство обеспечивает плавное управление скоростью движения пневмоцилиндров в автоматизированных линиях.
⚙️ Ключевая функция Пневмодроссель с глушителем П-ДГ 16-2 — комбинация дросселирования потока и шумоподавления через металлокерамический фильтр. Модель соответствует классу УХЛ4 по ГОСТ 15150 и эксплуатируется в отапливаемых помещениях при температуре от -10°C до +40°C.
Варианты исполнения.
📦 Масса Пневмодроссель с глушителем П-ДГ 16-2 составляет 0,100 кг. Габаритные размеры: Dy=16 мм, S=27 мм, D=30 мм, L*=49 мм. Код ТН ВЭД: 848180930. Изделие изготавливается в соответствии с требованиями ГОСТ 15150-69 (климатическое исполнение УХЛ) и ГОСТ 6111-52 (резьба).
«Пневмодроссель с глушителем П-ДГ 16-2 — незаменимый элемент для тихой работы пневмоприводов на конвейерах сборочного производства»
📊 Основные параметры Пневмодроссель с глушителем П-ДГ 16-2:
| Параметры | Данные | |||||
| П-ДГ04 | П-ДГ06 | П-ДГ10 | П-ДГ16 | П-ДГ20 | П-ДГ25 | |
| Условный проход, мм | 4 | 6 | 10 | 16 | 20 | 25 |
| Номинальное давление, МПа (кгс/см²) | 1,0 (10) | |||||
| Пропускная способность Kv при полностью открытом дросселе, м³/ч, не менее | 0,4 | 1,2 | 1,8 | 2,9 | 4,4 | 6,2 |
| Снижение корректированного по характеристике А уровня звуковой мощности, дБА, не менее | 15 | |||||
| Масса, кг, не более | 0,020 | 0,035 | 0,055 | 0,100 | 0,160 | 0,250 |
🌡️ Пневмодроссель с глушителем П-ДГ 16-2 функционирует следующим образом: сжатый воздух поступает через штуцер 1, проходит регулируемое сечение, созданное винтом 2, а отработанный газ проходит через металлокерамический стакан 4, рассеиваясь в порах и снижая шум. Температурный диапазон эксплуатации: -10°C до +40°C (УХЛ4).
⏳ Срок службы Пневмодроссель с глушителем П-ДГ 16-2 превышает 8 лет при соблюдении режимов эксплуатации и регулярном техническом обслуживании. Устойчив к вибрациям и перепадам давления в пневмосети.
🏭 Пневмодроссель с глушителем П-ДГ 16-2 активно используется в: пневмоприводах станков ЧПУ, упаковочном оборудовании, роботизированных комплексах, линиях фасовки, автомобильных сборочных конвейерах и системах пневмотранспорта. Обеспечивает бесшумную работу в условиях высоких нагрузок.
🔄 Ближайшие аналоги Пневмодроссель с глушителем П-ДГ 16-2: Festo DSL-16-10-P-A, SMC AS2000-16, Camozzi 4V-16. Отличия заключаются в стоимости, материалах корпуса и точности регулировки. ГИДРОМАШ гарантирует совместимость с международными стандартами подключения.
🛠️ Для Пневмодроссель с глушителем П-ДГ 16-2 доступен фирменный ремкомплект ГИДРОМАШ, включающий: регулировочный винт (арт. РВ-16), металлокерамический стакан (арт. СТ-16), фиксирующую гайку (арт. Г-16). Эти элементы относятся к быстроизнашиваемым узлам и рекомендуются к замене при плановом ТО.
🔤 Расшифровка маркировки П-ДГ 16-2:
| П-ДГ-ХХ-Х-ХХХ Х | Условное наименование изделия |
| П-ДГ-ХХ-Х-ХХХ Х | Условный проход, мм (16) |
| П-ДГ-ХХ-Х-ХХХ Х | Вид присоединительной резьбы: 2 — коническая по ГОСТ 6111-52 |
| П-ДГ-ХХ-Х-ХХХ Х | Климатическое исполнение (УХЛ) и категория размещения (4) |
📏 Точные размеры Пневмодроссель с глушителем П-ДГ 16-2:
| Обозначение | Размеры, мм | ||||||
| Dy | S | D | L* | Imin | I | d | |
| П-ДГ 16-1 16-2 | 16 | 27 | 30 | 49 | 11 | 13 | М22х2 К1/4" |
 | |
🛒 Типовые заказы Пневмодроссель с глушителем П-ДГ 16-2: 4 шт. для линии упаковки напитков, 10 шт. для автосборочного цеха, 2 шт. на замену в ремонтный фонд. Минимальная партия — 1 шт.
🔧 Поворотом регулировочного винта через шестигранник меняется сечение проходного отверстия. Фиксация положения — контргайкой. Для точной настройки используйте манометр на входе.
🌡️ Нет, максимальная температура для УХЛ4 — +40°C. При превышении возможна деформация уплотнителей и снижение эффективности глушителя.
🛠️ Рекомендуемый интервал замены — каждые 12 месяцев при непрерывной работе. Признаки износа: увеличение шума и вибрации на выходе.
📏 Да, модификация П-ДГ 16-2 имеет коническую резьбу К1/4" по ГОСТ 6111-52, что соответствует метрическому аналогу G1/4".
⚙️ Номинальное давление — 1,0 МПа (10 кгс/см²). Кратковременные пиковые нагрузки до 1,2 МПа допустимы без потери герметичности.
🔧 Причина — неплотная затяжка стакана металлокерамики. Убедитесь, что гайка 3 закручена с моментом 8-10 Н·м, как указано в паспорте.
🚚 Пневмодроссель с глушителем П-ДГ 16-2 от завода-изготовителя ГИДРОМАШ: гарантия 24 месяца, доставка по РФ и СНГ (Москва, Питер, Екатеринбург, Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар, Минск, Алматы, Бишкек). Оперативная отправка со складов в Екатеринбурге и Казани. Только оригинальная продукция с сертификатами качества!
