ПДГ20-Пневмодроссель с глушителем П-ДГ 20-2 УХЛ4 (К3/4"""")"""

Пневмодроссель с глушителем ПДГ20 — это многофункциональное промышленное устройство, предназначенное для тонкой регулировки расхода сжатого воздуха в пневматических системах и эффективного подавления шума при выпуске отработанного газа в атмосферу. Применяется в различных отраслях промышленности для оптимизации работы пневмоприводов и обеспечения безопасных условий труда.

Описание и назначение

Пневмодроссель с глушителем ПДГ20 модели П-ДГ 20-2 УХЛ4 представляет собой комбинированный аппарат, объединяющий функции регулировочного клапана (дросселя) и системного глушителя. Основная задача данного инструмента — обеспечить плавную и точную настройку скорости подачи сжатого воздуха к исполнительным механизмам (цилиндрам, пневмомоторам) и одновременно радикально снизить уровень акустического загрязнения, возникающего при быстром сбросе давления в режиме выхлопа. Устройство ПДГ20-Пневмодроссель с глушителем устанавливается непосредственно на выходные магистрали пневматических систем или на сами пневмоприводы и работает в диапазоне давлений до 1,0 МПа (10 кгс/см²).

Ключевым преимуществом ПДГ20 является его конструкция, которая позволяет не только регулировать расход, но и обеспечивать снижение уровня звуковой мощности на 15 дБА и более. Это делает оборудование незаменимым на производственных участках, где соблюдение норм по охране труда и снижение шума являются приоритетом. Пневмодроссель серии П-ДГ отличается высокой надежностью, компактностью и простотой монтажа в существующие трубопроводные системы благодаря стандартным присоединительным размерам с конической резьбой.

ПДГ20-Пневмодроссель с глушителем рассчитан на длительную эксплуатацию в стандартных промышленных условиях. Выбор конкретной модели, такой как П-ДГ 20-2 УХЛ4, определяется требуемым условным проходом (20 мм), типом резьбы и условиями окружающей среды. Это устройство активно применяется для оптимизации скорости движения штоков пневмоцилиндров, предотвращения ударных нагрузок и создания более комфортной акустической обстановки в цехах.

Вес, габариты, код ТН ВЭД, ГОСТ

Когда тишина – золото

Инженер после успешного запуска новой линии с установленными пневмодросселями ПДГ20 заметил: «Раньше в цеху был такой грохот, что слышно было, о чём думает соседний станок. Теперь с этими «глушилками» можно услышать, как падает иголка. Жаль, зарплату повышают не так же тихо». ПДГ20-Пневмодроссель с глушителем действительно превращает производственный рёв в лёгкий шепот.

Технические характеристики

Принцип работы

Устройство ПДГ20-Пневмодроссель с глушителем работает по комбинированному принципу регулирования расхода и диссипации энергии звуковой волны. Основным регулирующим элементом является штуцер со сквозным каналом и радиальными отверстиями. В этот канал вкручен регулировочный винт с коническим наконечником. Путем вращения винта оператор изменяет зазор между конусом винта и стенками отверстия, тем самым регулируя проходное сечение и, соответственно, расход воздуха. Чем меньше зазор, тем ниже расход, и наоборот.

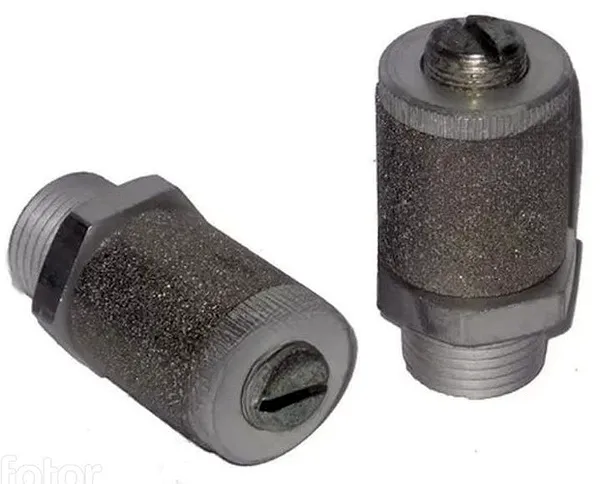

Глушитель, представляющий собой пористый металлокерамический стакан, устанавливается поверх штуцера с дросселирующими отверстиями. Выходящий под давлением воздух, прошедший через зазор дросселя, попадает в объём стакана. Многочисленные поры в материале стакана рассеивают и поглощают кинетическую энергию потока воздуха, преобразуя её в тепловую, что приводит к значительному снижению скорости и турбулентности струи, а главное – подавлению шума. Таким образом, ПДГ20 выполняет две функции одновременно.

Эффективность работы пневмодросселя с глушителем напрямую зависит от степени открытия регулировочного винта и чистоты рабочей среды. Загрязнения или влага в воздухе могут засорять поры глушителя, снижая его шумоподавляющие свойства, или заклинивать регулировочный винт. Поэтому крайне важно использовать на входе устройства фильтры-влагоотделители.

Пока режешь – сам не оглохни

Типичная ошибка при монтаже ПДГ20 – установка устройства без предварительной подмотки уплотнителя на резьбу или с чрезмерным усилием затяжки. Это может привести к срыву резьбы или деформации корпуса, а также нарушить герметичность соединения. Правильный лайфхак: нанесите небольшое количество специальной пасты для резьбовых соединений и затягивайте ключом с динамометрическим контролем, ориентируясь на рекомендации по моменту затяжки для конкретного типоразмера резьбы.

Температурный режим и срок службы

ПДГ20-Пневмодроссель с глушителем рассчитан на эксплуатацию в широком диапазоне температур окружающей среды, от -40°С до +80°С. Однако для обеспечения максимального ресурса важно учитывать температуру самого сжатого воздуха на выходе из компрессора, которая может быть значительно выше. Длительное воздействие температур, выходящих за указанные рамки, может негативно сказаться на свойствах уплотнительных материалов и металлокерамического стакана глушителя.

Срок службы устройства ПДГ20 напрямую зависит от качества подаваемой рабочей среды и соблюдения режимов эксплуатации. При использовании очищенного, обезвоженного воздуха и своевременном обслуживании ресурс пневмодросселя может составлять несколько лет. Основными изнашиваемыми элементами являются металлокерамический пористый стакан (может засоряться) и резьба регулировочного винта. Регулярная проверка и очистка, а при необходимости – замена стакана, позволяют продлить срок службы всего узла.

Область применения

ПДГ20-Пневмодроссель с глушителем находит применение практически во всех отраслях промышленности, где используются пневматические системы управления и привода. Это машиностроение и автомобильная промышленность (сборочные и сварочные линии, подающие механизмы), горнодобывающая промышленность (управление пневматическими забойными инструментами), нефтегазовая отрасль (системы управления задвижками и кранами). Широко используется в металлообработке и деревообработке для регулировки подачи воздуха к пневмозажимам и прижимам.

В химической и текстильной промышленности устройство применяется для управления процессами с точной дозировкой воздуха. В строительстве и ЖКХ пневмодроссель с глушителем используется в системах автоматизации вентиляции, управления пневматическим инструментом (отбойными молотками, пескоструйными аппаратами) для снижения шума. Везде, где требуется точное регулирование скорости пневмоцилиндров, клапанов или необходимо существенно снизить шум выхлопа, актуально применение ПДГ20.

Современные технологии

Интеграция классических устройств, таких как ПДГ20-Пневмодроссель с глушителем, в концепцию Industry 4.0 открывает новые возможности. Оснащённые датчиками положения и расхода, эти устройства могут передавать данные о состоянии потока и степени открытия в системы ПЛК (программируемые логические контроллеры). Это позволяет реализовать предиктивную диагностику: система будет предупреждать оператора о снижении эффективности глушения или засорении дросселя, прогнозируя необходимость обслуживания. В дальнейшем возможно управление пневмодросселем дистанционно, через IoT-платформы, для тонкой настройки параметров работы целых производственных линий из единого центра.

Обслуживание и ремонт

Для продления срока службы ПДГ20-Пневмодросселя с глушителем необходимо соблюдать рекомендации производителя по эксплуатации. Прежде всего, критически важно обеспечить чистоту подаваемого воздуха, установив перед устройством фильтры тонкой очистки и влагоотделители. Регулярный визуальный осмотр и прослушивание работы (отсутствие посторонних свистов или падения давления) помогут вовремя выявить проблемы.

Наиболее часто изнашиваемыми элементами являются металлокерамический пористый стакан глушителя, который со временем может засоряться твердыми частицами, и уплотнительные элементы резьбовых соединений. Регулировочный винт также требует периодической проверки на плавность хода и отсутствие люфта. При обнаружении признаков износа необходимо произвести замену элементов ремонтного комплекта. Своевременное обслуживание предотвращает внезапные отказы и поддерживает эффективность шумоподавления на заявленном уровне в 15 дБА.

Ремкомплект или ЗИП

Для обслуживания и восстановления работоспособности ПДГ20 доступны оригинальные ремонтные комплекты и запасные части. Стандартный ремкомплект может включать следующие быстроизнашиваемые детали: пористый металлокерамический стакан глушителя (главный элемент шумопоглощения), уплотнительные кольца и прокладки для всех резьбовых соединений, регулировочный винт с коническим наконечником, фиксирующую гайку. Также можно заказать отдельные уплотнения из различных материалов (например, для работы с масляным туманом). Наличие ЗИП позволяет быстро провести регламентные работы на месте эксплуатации, минимизируя простой оборудования.

Аналоги устройства

На рынке представлены различные решения для регулировки расхода и шумоподавления в пневмосистемах. К условным аналогам ПДГ20-Пневмодросселя с глушителем можно отнести: 1. Регуляторы расхода с отдельно устанавливаемым глушителем. 2. Скоростные контроллеры (Speed Controller) для пневмоцилиндров со встроенным глушением. 3. Дросселирующие клапаны с возможностью микрометрической регулировки. 4. Быстросъемные (quick-exhaust) клапаны с шумопоглощающими насадками. 5. Компактные пневматические глушители-сайленсеры для установки на выход клапанов. Выбор конкретного типа устройства зависит от требований к точности регулирования, уровню шумоподавления и присоединительным размерам.

Условное обозначение

Экономические выгоды

Применение ПДГ20-Пневмодросселя с глушителем напрямую влияет на экономические показатели предприятия. Снижение уровня производственного шума ниже санитарных норм позволяет избежать штрафов и выплат компенсаций сотрудникам. Оптимизация расхода воздуха за счёт точной регулировки снижает нагрузку на компрессорное оборудование, что ведёт к экономии электроэнергии. Увеличение ресурса пневмоприводов за счёт плавного управления их скоростью уменьшает частоту ремонтов и сокращает простои дорогостоящих производственных линий. В совокупности это значительно улучшает показатель возврата на инвестиции (ROI) от внедрения такого, казалось бы, небольшого устройства.

Изображения

Габаритные и присоединительные размеры

Модель П-ДГ 20-2 УХЛ4 имеет следующие габаритные и присоединительные размеры для монтажа: условный проход Dy составляет 20 мм. Общая длина устройства (L) – 55 мм, внешний диаметр корпуса (D) – 35 мм. Размер шестигранника под ключ (S) – 32 мм. Монтажная длина резьбового участка (I) – 13 мм, минимальная глубина ввинчивания (Imin) – 9 мм.

Присоединение осуществляется с помощью конической трубной резьбы К ¾ дюйма (символ «2» в обозначении). Данный тип резьбы обеспечивает высокую герметичность соединения без необходимости применения дополнительных уплотнителей (ленты ФУМ, нити). При монтаже важно следить за соосностью и не допускать перекосов, особенно в условиях ограниченного пространства. Компактные размеры ПДГ20 позволяют легко интегрировать его в существующие пневмомагистрали.

Примеры заказа

Модель Пневмодроссель с глушителем П-ДГ 10-2 УХЛ4 — устройство с условным проходом 10 мм и конической резьбой для климатического исполнения УХЛ4.

Модель Пневмодроссель с глушителем П-ДГ 16-1 УХЛ4 — устройство с условным проходом 16 мм и метрической резьбой М22х2 для климатического исполнения УХЛ4.

Модель Пневмодроссель с глушителем П-ДГ 25-2 УХЛ4 — устройство с условным проходом 25 мм и конической резьбой К1" для климатического исполнения УХЛ4.

Адаптация к российским условиям

ПДГ20-Пневмодроссель с глушителем серии П-ДГ изначально разработан с учётом суровых условий эксплуатации в России и странах СНГ. Климатическое исполнение УХЛ4 гарантирует стабильную работу в широком диапазоне температур от -40°С до +80°С, что покрывает большинство региональных особенностей. Конструкция устройства устойчива к возможным колебаниям качества сжатого воздуха, характерным для некоторых отечественных производств, однако для максимального ресурса всё же рекомендуется использование фильтров. Оборудование полностью готово к интеграции в промышленные объекты и системы ЖКХ на территории РФ и стран Содружества.

Работа в экстремальных условиях

ПДГ20 способен функционировать в достаточно экстремальных условиях. Исполнение УХЛ4 позволяет эксплуатировать его при температурах до -40°С, что актуально для северных регионов, неотапливаемых складов и уличных установок. Устройство совместимо с воздухом, очищенным в соответствии с отечественными нормами, и сохраняет работоспособность даже при нестабильных параметрах питающей сети. Конструктивная простота позволяет проводить базовую диагностику и замену основных элементов (пористого стакана) прямо в полевых или цеховых условиях, без отправки на специализированный ремонт.

Возможность работы на Марсе или Луне

Теоретически, если бы на Марсе или Луне потребовалось построить пневматическую систему для марсохода или лунной базы, ПДГ20-Пневмодроссель с глушителем мог бы претендовать на роль регулирующего и шумоподавляющего элемента. Правда, пришлось бы учитывать сверхнизкие температуры ночной стороны Луны (до -170°C) и разреженную атмосферу Марса (давление около 0.6 кПа). Надёжность его металлических компонентов и запас прочности выглядели бы убедительно. Но главное — в безвоздушном пространстве проблема шума отпала бы сама собой, и осталась бы лишь функция прецизионного дросселирования марсианского или лунного «воздуха».

Часто задаваемые вопросы

Какой максимальный расход воздуха может пропустить ПДГ20?
При полностью открытом дросселе пропускная способность Kv модели П-ДГ20 составляет не менее 4,4 м³/ч при номинальном давлении 1,0 МПа.

Для какого типа резьбы предназначено исполнение «-2» в обозначении модели?
Цифра «2» в обозначении модели (например, П-ДГ 20-2) указывает на наличие конической трубной резьбы (тип К) по ГОСТ 6111-52. Для модели П-ДГ 20-2 это резьба К ¾ дюйма.

Насколько эффективно устройство подавляет шум?
ПДГ20-Пневмодроссель с глушителем обеспечивает снижение корректированного по характеристике А уровня звуковой мощности не менее чем на 15 дБА при штатной эксплуатации.

Возможна ли доставка ПДГ20 в мой город?
Да, мы осуществляем доставку оборудования по всей России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан.

Почему выбирают «Гидромаш»

Выбирая ПДГ20-Пневмодроссель с глушителем, вы получаете надежное оборудование от проверенного производителя. Мы предлагаем оригинальную продукцию под брендом Гидромаш с гарантией 12 месяцев. Купить данное устройство можно по конкурентной цене с возможностью быстрой отгрузки со складов в ключевых логистических центрах: Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Это позволяет минимизировать сроки поставки в любой регион России. Мы обеспечиваем оперативную доставку и профессиональную консультацию по подбору и применению оборудования. Чтобы заказать пневмодроссель с глушителем или уточнить актуальное наличие и стоимость, свяжитесь с нашими менеджерами.
