| Давление, Мпа | 0,63 |
| Вес, кг | 0,055 |

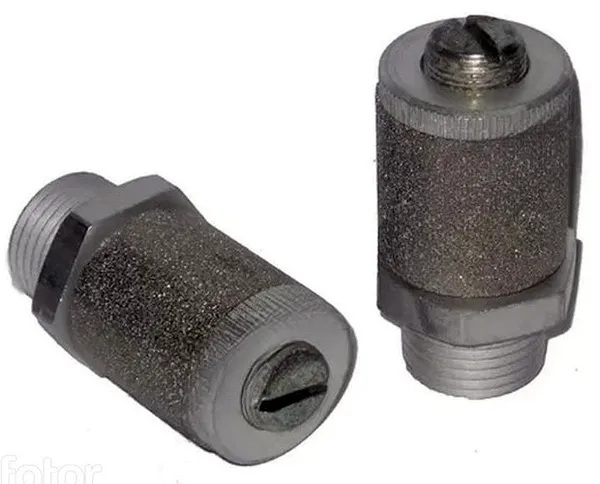

Пневмодроссель с глушителем П-ДГ 10-2 УХЛ4 — это компактное устройство для точной регулировки расхода сжатого воздуха и эффективного снижения уровня шума при выхлопе из пневмосистем. Он сочетает в себе функции дросселя и глушителя, обеспечивая удобство монтажа и эксплуатации в различных пневматических установках.
Пневмодроссель с глушителем П-ДГ 10-2 предназначен для установки в пневматических системах и приводах, где требуется регулировать поток сжатого воздуха и минимизировать шум при его выпуске в атмосферу. Это устройство особенно востребовано в автоматизированных линиях, станках и другом оборудовании, где важна точность и комфорт рабочей среды.
Отличительной особенностью пневмодросселя с глушителем П-ДГ 10-2 является его комбинированная конструкция, которая интегрирует регулирующий дроссель и металлокерамический глушитель в одном корпусе. Это позволяет не только экономить место, но и упрощает монтаж, поскольку не требует установки отдельного глушителя.
Технические характеристики пневмодросселя с глушителем П-ДГ 10-2 включают номинальное давление 1.0 МПа, условный проход 10 мм и присоединительную коническую резьбу К3/8". Устройство рассчитано на долговременную работу в умеренном и холодном климате (исполнение УХЛ4), что делает его пригодным для эксплуатации в большинстве регионов России и СНГ.
Если бы пневмоцилиндры умели разговаривать, то при выхлопе они бы кричали. Пневмодроссель с глушителем П-ДГ 10-2 заставляет их шептать, делая ваше производство тише и комфортнее.
| Параметр | Значение для П-ДГ 10-2 |
|---|---|
| Условный проход, мм | 10 |
| Номинальное давление, МПа (кгс/см²) | 1,0 (10) |
| Пропускная способность Kv (при полностью открытом дросселе), м³/ч, не менее | 1,8 |
| Снижение уровня звуковой мощности, дБА, не менее | 15 |
| Масса, кг, не более | 0,055 |
| Тип присоединительной резьбы | Коническая резьба К3/8" по ГОСТ 6111-52 |
| Климатическое исполнение и категория размещения | УХЛ4 по ГОСТ 15150 |
| Рабочая среда | Сжатый воздух |
Пневмодроссель с глушителем П-ДГ 10-2 работает по принципу регулируемого дросселирования потока сжатого воздуха и последующего шумоподавления. Основной рабочей частью является штуцер с конической резьбой для подключения к системе. Внутри штуцера находится регулировочный винт с коническим концом, который перемещается вдоль оси и перекрывает радиальные отверстия дросселя в зависимости от своего положения.
Поворачивая регулировочный винт, оператор изменяет проходное сечение для воздушного потока, тем самым регулируя расход. После прохождения через дроссель, воздух попадает в металлокерамический стакан (глушитель), который имеет пористую структуру. Эта структура рассеивает энергию потока и эффективно снижает уровень шума при выхлопе в атмосферу.
Гайка, навинчиваемая на регулировочный винт, служит для фиксации установленного положения и для крепления глушителя. Таким образом, устройство обеспечивает плавную регулировку и постоянное снижение шума.
Типичная ошибка при настройке пневмодросселя с глушителем — затягивание регулировочного винта до упора, что может привести к повреждению дросселирующего элемента и ухудшению характеристик. Настраивайте расход плавно, без излишних усилий, и фиксируйте гайкой после достижения нужной пропускной способности.
Пневмодроссель с глушителем П-ДГ 10-2 рассчитан на работу в широком температурном диапазоне, соответствующем климатическому исполнению УХЛ4. Это позволяет эксплуатировать устройство при температурах окружающей среды от -60°С до +40°С, что покрывает большинство климатических зон России и СНГ.
Срок службы устройства во многом зависит от качества рабочей среды (сжатого воздуха) и условий эксплуатации. При использовании очищенного от влаги и масла воздуха, а также при отсутствии механических загрязнений, пневмодроссель с глушителем может проработать несколько лет без необходимости ремонта. Регулярное обслуживание и визуальный контроль состояния глушителя способствуют продлению ресурса.
Пневмодроссель с глушителем П-ДГ 10-2 находит применение в различных отраслях промышленности: машиностроении, автомобильной промышленности, горнодобывающей промышленности, нефтегазовой отрасли, металлообработке, деревообработке, химической промышленности, текстильной промышленности, строительстве и ЖКХ. В этих отраслях устройство используется в пневматических системах управления, приводах станков, прессов, роботизированных комплексов, а также в системах автоматизации, где требуется регулировка расхода воздуха и снижение шума от выхлопа.
Пневмодроссель с глушителем П-ДГ 10-2 может быть интегрирован в системы Industry 4.0 и IoT. Благодаря возможности оснащения датчиками положения и расхода, устройство позволяет осуществлять мониторинг и управление параметрами пневмосистемы через ПЛК. Это способствует предиктивной диагностике, снижению простоев и повышению общей эффективности производства.
Для продления срока службы пневмодросселя с глушителем рекомендуется регулярно проверять состояние устройства, очищать от загрязнений и следить за качеством сжатого воздуха. Использование фильтров и влагоотделителей в системе значительно снижает износ.
Наиболее уязвимыми элементами являются уплотнения и металлокерамический глушитель. При снижении эффективности шумоподавления или появлении утечек может потребоваться замена этих компонентов. Рекомендуется проводить плановое обслуживание не реже одного раза в год в зависимости от интенсивности эксплуатации.
Для пневмодросселя с глушителем П-ДГ 10-2 доступен ремонтный комплект, который включает быстровынимаемые и быстроизнашиваемые детали: уплотнительные кольца, регулировочный винт, гайка, а также сменный металлокерамический глушитель. Заказ оригинального ЗИП обеспечивает быстрый ремонт и восстановление работоспособности устройства.
Аналог устройства — пневмодроссель с глушителем П-ДГ 04 с условным проходом 4 мм и пропускной способностью 0,4 м³/ч.
Аналог — пневмодроссель с глушителем П-ДГ 06 с условным проходом 6 мм и пропускной способностью 1,2 м³/ч.
Аналог — пневмодроссель с глушителем П-ДГ 16 с условным проходом 16 мм и пропускной способностью 2,9 м³/ч.
Аналог — пневмодроссель с глушителем П-ДГ 20 с условным проходом 20 мм и пропускной способностью 4,4 м³/ч.
Аналог — пневмодроссель с глушителем П-ДГ 25 с условным проходом 25 мм и пропускной способностью 6,2 м³/ч.
| Элемент кода | Значение |
|---|---|
| П-ДГ | Условное наименование изделия — пневмодроссель с глушителем. |
| 10 | Условный проход, мм (10 мм). |
| 2 | Вид присоединительной резьбы: коническая резьба по ГОСТ 6111-52. |
| УХЛ4 | Климатическое исполнение (УХЛ) и категория размещения (4) по ГОСТ 15150. |
Использование пневмодросселя с глушителем П-ДГ 10-2 позволяет снизить простои оборудования за счет высокой надежности и простоты обслуживания. Точная регулировка расхода способствует экономии энергии, а встроенный глушитель уменьшает шумовое загрязнение, улучшая условия труда. Все это в совокупности повышает окупаемость (ROI) пневматических систем и увеличивает их ресурс.
Габаритные размеры пневмодросселя с глушителем П-ДГ 10-2: длина 44 мм, диаметр корпуса 22 мм, диаметр по шестиграннику 25 мм. Присоединительный размер — коническая резьба К3/8" (или метрическая М16х1,5 в исполнении П-ДГ 10-1). Длина резьбовой части составляет 10 мм.
Компактные размеры позволяют легко монтировать устройство даже в ограниченном пространстве пневматических систем. Для монтажа используется стандартный ключ на соответствующий шестигранник.
Пример 1: Пневмодроссель с глушителем П-ДГ10-2 УХЛ4 — модель с условным проходом 10 мм, конической резьбой К3/8", климатическим исполнением УХЛ4.
Пример 2: Пневмодроссель с глушителем П-ДГ10-1 УХЛ4 — модель с условным проходом 10 мм, метрической резьбой М16х1,5, климатическим исполнением УХЛ4.
Пневмодроссель с глушителем П-ДГ 10-2 адаптирован для работы в российских условиях: он выдерживает широкий температурный диапазон, совместим с отечественными системами сжатого воздуха, устойчив к нестабильному качеству электропитания (если используется в системах с электроуправлением), и готов к эксплуатации на объектах ЖКХ и промышленности по всей России и странам СНГ.
Пневмодроссель с глушителем П-ДГ 10-2 способен работать в экстремальных условиях, включая температуры до -40°C и ниже (в соответствии с климатическим исполнением). Он совместим с отечественными рабочими жидкостями (сжатым воздухом) по ГОСТ, а его конструкция позволяет проводить ремонт и диагностику в полевых условиях с минимальным набором инструментов.
Теоретически, пневмодроссель с глушителем П-ДГ 10-2 мог бы работать на Марсе или Луне, если бы была обеспечена подача сжатого воздуха (или другого газа) и температурные условия в пределах допустимого диапазона. Его герметичность и прочность конструкции выдержали бы низкое давление и экстремальные температуры, демонстрируя запас прочности, достаточный даже для космических условий.
Как можно купить пневмодроссель с глушителем П-ДГ 10-2?
Вы можете оформить заказ на нашем сайте, связаться с менеджером по телефону или через форму обратной связи. Мы предлагаем возможность быстрой отгрузки со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани.
Какие сроки доставки по России и СНГ?
Доставка осуществляется по всей России и странам СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Сроки зависят от региона и выбранного способа доставки.
Предоставляется ли гарантия на пневмодроссель с глушитель?
Да, на все оборудование предоставляется гарантия 12 месяцев с момента поставки. Гарантия покрывает дефекты материалов и изготовления.
Какой тип резьбы у модели П-ДГ 10-2?
Модель П-ДГ 10-2 имеет коническую резьбу К3/8" по ГОСТ 6111-52. Также доступна версия П-ДГ 10-1 с метрической резьбой М16х1,5.
Покупая пневмодроссель с глушителем П1-ДГ 10-2 у нас, вы получаете оригинальное оборудование от производителя Гидромаш с гарантией 12 месяцев. Мы обеспечиваем быструю отгрузку со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани, а также оперативную доставку по России и странам СНГ. Наши цены конкурентны, а качество продукции подтверждено многолетним опытом применения в различных отраслях промышленности. Закажите пневмодроссель с глушителем П-ДГ 10-2 сегодня, и мы быстро организуем поставку.
