Гидрораспределитель РПГС 20/2 СЕ64 (аналог 64ПГ73-24)

Гидрораспределитель РПГС 20/2 СЕ64 — это электрогидравлически управляемый четырёхлинейный клапан, предназначенный для управления потоком рабочей жидкости в высоконапорных системах, где прямое электромагнитное управление невозможно или неэффективно. Данная модель является функциональным аналогом 64ПГ73-24 и рассчитана на номинальное давление до 20 МПа и рабочий расход до 160 л/мин, что делает её универсальным и надёжным решением для сложных задач.

Описание и назначение

Гидрораспределитель РПГС 20/2 СЕ64 представляет собой комбинированное устройство, состоящее из двух ключевых блоков: основного гидрораспределителя, управляемого гидравлически, и вспомогательного, оснащённого электромагнитным управлением. Эта конструкция позволяет реализовать дистанционное и автоматическое управление мощным гидроприводом при больших расходах и высоком давлении, что типично для тяжёлого машиностроения и станочного оборудования. От своих аналогов, таких как 64ПГ73-24, данный гидрораспределитель выгодно отличается оптимизированными характеристиками по управляющему давлению и возможностью тонкой регулировки времени срабатывания.

Основное назначение гидрораспределителя РПГС 20/2 СЕ64 — переключение потоков рабочей жидкости в гидросистемах с высокими параметрами. Купить этот гидрораспределитель целесообразно для модернизации или ремонта существующих контуров, где требуется надёжное и точное управление гидроцилиндрами или гидромоторами. Ключевыми техническими особенностями модели являются номинальный расход 80 л/мин, максимальный рабочий расход до 160 л/мин и широкий диапазон рабочего давления от 6 до 20 МПа, что обеспечивает стабильную работу даже в самых нагруженных системах.

Вес, габариты, код ТН ВЭД, ГОСТ

Что общего у гидрораспределителя и опытного диспетчера?

И гидрораспределитель РПГС 20/2 СЕ64, и толковый диспетчер на крупной станции умеют направлять мощные потоки точно по заданным маршрутам, подчиняясь удалённым командам. Только наш «электрогидравлический диспетчер» работает без перекуров, 24/7 и с давлением в 200 атмосфер!

Технические характеристики

Принцип работы

Принцип работы гидрораспределителя РПГС 20/2 СЕ64 основан на двухступенчатой схеме управления. Основной золотник, непосредственно переключающий мощный поток рабочей жидкости под высоким давлением, управляется не электромагнитом напрямую, а гидравлическим сигналом. Этот управляющий сигнал создаётся вспомогательным миниатюрным электромагнитным распределителем (пилотной ступенью). При подаче напряжения на электромагнит пилотного распределителя открывается канал, и под давлением управления (0,4–0,6 МПа) жидкость поступает в полость управления основного золотника, смещая его и переключая главные магистрали.

Такая схема позволяет использовать маломощные электромагниты для управления очень большими потоками и высокими давлениями, что экономически и технически выгодно. Давление и расход в управляющей магистрали значительно ниже, чем в основной, что повышает надёжность и долговечность как электромагнитов, так и всей системы в целом. Данный гидрораспределитель может работать в двух- или трёхпозиционном режиме, что определяется конструкцией золотника и наличием дополнительных элементов.

При эксплуатации необходимо следить за чистотой рабочей среды, так как загрязнение может привести к заеданию как пилотного, так и основного золотника. Важно также соблюдать рекомендованные значения давления управления, так как их отклонение может повлиять на время срабатывания и стабильность работы гидрораспределителя РПГС 20/2 СЕ64.

Как не «завалить» монтаж распределителя

Самая частая ошибка при установке — забыть перекрыть резьбовой пробкой K1/8" сливное отверстие Е при использовании дистанционного гидравлического управления (подаче жидкости в отверстие X). Это приведёт к тому, что давление управления не создастся, и основной золотник просто не сработает. Проверьте пробку перед пуском — это сэкономит часы на поиск неисправности.

Температурный режим и срок службы

Рабочий температурный диапазон для гидравлической жидкости, при котором гарантируется стабильная работа гидрораспределителя РПГС 20/2 СЕ64, составляет от +15°C до +60°C. При более низких температурах вязкость масла возрастает, что может увеличить время срабатывания основного золотника. Постоянная работа на предельно высокой температуре ускоряет старение уплотнительных материалов и снижает смазывающие свойства масла.

Срок службы гидрораспределителя РПГС 20/2 СЕ64 в значительной степени зависит от качества рабочей среды и соблюдения условий эксплуатации. При использовании масла надлежащей чистоты (загрязнение частицами не более 0,025 мм) и своевременном обслуживании ресурс устройства может достигать 8–10 лет или нескольких миллионов рабочих циклов.

Область применения

Гидрораспределитель РПГС 20/2 СЕ64 находит широкое применение в различных отраслях промышленности благодаря своей надёжности при высоких нагрузках. В машиностроении и автомобильной промышленности он используется в составе прессового оборудования, испытательных стендов и конвейерных линий для управления гидроцилиндрами. Горнодобывающая промышленность и нефтегазовая отрасль применяют данный гидрораспределитель для управления гидроприводами буровых установок и тяжёлой техники.

В металлообработке и деревообработке он управляет подачей инструмента и зажимными механизмами станков с ЧПУ. В химической и текстильной промышленности его используют в системах автоматизации технологических процессов. Строительные краны и экскаваторы, а также системы ЖКХ (например, заслонки на гидравлических затворах на магистральных тепловых сетях) также могут быть оснащены этим надёжным гидрораспределителем. Это делает покупку данной модели универсальным решением для многих инженерных задач.

Современные технологии

Интеграция гидрораспределителя РПГС 20/2 СЕ64 в экосистему Industry 4.0 открывает новые возможности. Подключая электромагниты через интеллектуальные драйверы к ПЛК (программируемому логическому контроллеру), можно реализовать точное позиционное управление гидроцилиндром. В рамках IoT (Интернета вещей) датчики давления, встроенные в каналы, могут передавать данные о состоянии системы для предиктивного обслуживания, а сам гидрораспределитель может управляться удалённо, в том числе в связке с коботами для безопасного взаимодействия с человеком на сборочных линиях.

Обслуживание и ремонт

Для продления срока службы гидрораспределителя РПГС 20/2 СЕ64 необходима регулярная проверка состояния рабочей жидкости и фильтрующих элементов. Основными узлами, подверженными износу, являются уплотнительные кольца на золотниках и стыковых поверхностях, а также дроссельная игла в регуляторе времени срабатывания. Рекомендуется периодическая (раз в 1–2 года) промывка гидроагрегата и контроль чистоты масла.

Ремкомплект или ЗИП

Стандартный ремонтный комплект (ЗИП) для гидрораспределителя РПГС 20/2 СЕ64 включает в себя быстроизнашиваемые детали: комплект резиновых уплотнительных колец (РТИ) для основного и пилотного золотников, уплотнительные кольца для заглушек и пробок, а также запасные дроссельные иглы. Оригинальные ремкомплекты и ЗИП для качественного обслуживания можно заказать у поставщика вместе с устройством.

Аналоги устройства

На рынке представлены различные аналоги и варианты исполнений гидрораспределителей с электрогидравлическим управлением. Среди них можно выделить модели с другим номинальным давлением (например, до 32 МПа) или с различным типом присоединения (подключение на фланцах). Также существуют варианты с пропорциональным электрогидравлическим управлением для плавного регулирования скорости, распределители, рассчитанные на больший расход (свыше 200 л/мин), или исполнения для работы на специальных рабочих жидкостях (водно-гликолевые смеси, биоразлагаемые масла).

Условное обозначение

Экономические выгоды

Применение надёжного гидрораспределителя РПГС 20/2 СЕ64 ведёт к прямым экономическим выгодам. Снижение простоев оборудования за счёт высокой надёжности и ремонтопригодности, экономия электроэнергии благодаря использованию маломощных управляющих электромагнитов, и значительное увеличение ресурса всей гидросистемы из-за защиты от перегрузок — всё это улучшает общую окупаемость (ROI) вашего оборудования. Инвестиции в качественный гидрораспределитель быстро окупаются за счёт бесперебойной работы.

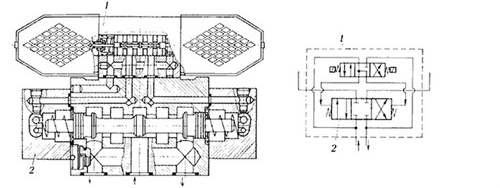

Изображения

Габаритные и присоединительные размеры

Общие габариты гидрораспределителя РПГС 20/2 СЕ64 составляют приблизительно 250 мм в длину, 120 мм в ширину и 120 мм в высоту. Устройство монтируется в горизонтальном положении. Тип присоединения — резьбовые отверстия на монтажной поверхности корпуса. Гидравлические линии подключаются к каналам P (нагнетание), T (слив), A и B (рабочие линии). Отверстия X (управление) и E (слив управления) имеют резьбу K1/8". Для монтажа в ограниченном пространстве важно обеспечить свободный доступ к заглушкам и регулировочному дросселю, расположенному на крышке основного золотника.

Примеры заказа

Гидрораспределитель РПГС 20/2 СЕ64 — двухсекционный, четырёхлинейный с электрогидравлическим управлением и схемой 64.

Гидрораспределитель РПГС 20/2 СЕ64-XX — исполнение с катушкой на напряжение 220В переменного тока.

Гидрораспределитель РПГС 20/2 СЕ64-YY — исполнение для трёхпозиционной работы с центральной нейтралью.

Адаптация к российским условиям

Гидрораспределитель РПГС 20/2 СЕ64 хорошо адаптирован к эксплуатации в России и странах СНГ. Он рассчитан на работу с широко распространёнными отечественными минеральными маслами (И-20А, И-30А ИГП-30 и т.д.), соответствующими ГОСТ. Конструкция учитывает возможность работы при значительных суточных и сезонных перепадах температур. Устройство готово к работе в условиях характерных для отечественной промышленности и коммунального хозяйства.

Работа в экстремальных условиях

Благодаря использованию морозостойких уплотнений, при условии применения соответствующих марок рабочей жидкости, гидрораспределитель может сохранять работоспособность при температурах окружающей среды до –20°C. Работа при более экстремальных температурах (до –40°C) возможна после консультации с технологом. Совместимость с наиболее распространёнными в РФ рабочими жидкостями по ГОСТ обеспечивает широкие возможности для применения в тяжёлых условиях. Конструкция позволяет проводить базовую диагностику и замену уплотнений непосредственно на объекте, сокращая время простоя.

Возможность работы на Марсе или Луне

Если бы на Марсе или Луне потребовалось управлять гидравликой марсохода или лунной базы, гидрораспределитель РПГС 20/2 СЕ64 стал бы отличным кандидатом для модификации. Его герметичная конструкция и работа под высоким внутренним давлением (до 20 МПа) позволили бы компенсировать почти полное отсутствие атмосферного давления. Главными задачами стали бы подбор специального рабочего тела, стабильного в экстремальном холоде, и обеспечение питания электромагнитов. Запас прочности, заложенный в конструкцию, определённо сыграл бы на руку межпланетным инженерам!

Часто задаваемые вопросы

Какой аналог у гидрораспределителя РПГС 20/2 СЕ64?
Данная модель является функциональным аналогом устаревшего гидрораспределителя 64ПГ73-24 и может его заменить в большинстве гидравлических схем.

Какое напряжение питания требуется для электромагнитов?
Гидрораспределитель РПГС 20/2 СЕ64 может комплектоваться электромагнитами на напряжение 110 или 220 Вольт переменного тока (50 Гц), а также 24 Вольта постоянного тока. Уточняйте требуемое исполнение при заказе.

Как осуществляется доставка гидрораспределителя по России?
Мы организуем быструю доставку в любые регионы РФ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань и Ростов-на-Дону. Также возможна поставка во все страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан.

Можно ли отрегулировать скорость срабатывания распределителя?
Да, для регулировки времени срабатывания главного золотника на крышке расположен дроссель. Вращение его по часовой стрелке увеличивает время переключения (режим «мягкого» пуска).
