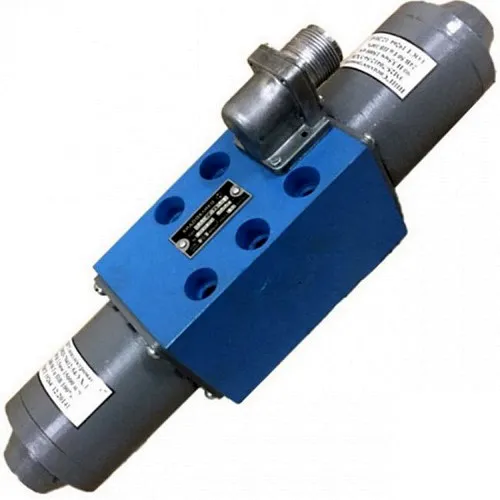

Гидрораспределитель 14ПГ 73-24

  Гидрораспределитель 14ПГ 73-24

Общее описание

Гидрораспределитель 14ПГ73-24 принадлежит к серии составных гидравлических механизмов крайне обширной области применения. Основное предназначение моделей серии: переключение потоков рабочей жидкости в системах гидрофицированных мобильных машин разнообразного характера. В том числе — станковых агрегатах металлообрабатывающего, прессового, общемашиностроительного типа, а также мобильных машинах строительного-дорожного и прочего назначения.

К особенностям модели 14ПГ73-24 следует отнести наличие сразу двух золотниковых распределителей. Первый, основной — гидравлический. Он управляет направлением потоков непосредственно рабочей жидкости, направляемой под высоким давлением к рабочим органам машины.

Золотник основного распределителя управляется потоками рабочей жидкости малого давления, направляемыми от вторичного гидрораспределителя электромагнитного типа. Такая компоновка позволяет получать на выходах основного распределителя потоки с параметрами, недоступными для простых электромагнитных гидрораспределителей. К полости золотника подведены подающие, нагнетающие и отводные каналы, при движении золотника в нужную сторону отверстия каналов отпираются и запираются цилиндрами золотника.

В модели 14ПГ73-24 предусмотрено гидравлическое управление золотником: сдвиг золотника в сторону осуществляется внешним воздействием подачи рабочей жидкости малого давления, его возвращение в исходное нейтральное положение обеспечивает гидравлический плунжер.

Гидравлическую схему конкретного гидрораспределителя (количество, назначение и последовательность отпирания/запирания каналов) можно узнать, посмотрев в прилагаемой таблице первые две цифры артикула модели.

Модель выполнена с присоединением стыкового типа.

 Гидрораспределители производства Болгария являются одними из наиболее надежных и качественных компонентов гидравлических систем. Они отличаются не только высоким качеством и надежностью, но и доступной ценой. Данные распределители предлагаются в различных конфигурациях и вариантах исполнения, что позволяет выбрать оптимальный вариант для каждой конкретной гидравлической системы.

Гидрораспределитель 14ПГ 73-24 обладает высокой точностью регулировки и позволяет установить оптимальную скорость потока рабочей жидкости. Производительность этой модели равна 80/160 л/мин, что позволяет точно контролировать передачу энергии и обеспечивать равномерное распределение потока в системе.

Гидрораспределители болгарского производства отличаются компактным и легким дизайном, что позволяет упростить их монтаж и использование, в данной модели вес равен - 20 кг.

Гидрораспределитель может работать при давлении до 20 МПа, что обеспечивает безопасную и эффективную работу гидравлической системы.

В целом, гидрораспределители производства Болгария являются надежными и эффективными компонентами гидравлических систем. Они отвечают самым высоким стандартам качества и широко применяются в различных отраслях промышленности, таких как строительство, сельское хозяйство, машиностроение и другие, где требуется надежное и эффективное регулирование потока рабочей жидкости.

Принцип  действия гидрораспределителя 14ПГ73-24

В гидравлических распределителях 14ПГ73-24 и 15ПГ73-24 управление золотником осуществляется при помощи двух электромагнитов и пружин, которые при отключении питания центрируют золотник. В гидроприводах станков используются электромагниты на 220В / 110В переменного тока. В мобильной технике наиболее востребованным являются электромагниты на 12В / 24В постоянного тока.
Вольтаж при заказе гидрораспределителей указывается в конце маркировки: 14ПГ73-11 В220 (допускается также 14ПГ73-11.220).

Аналог 14ПГ73-24 – ВЕХ16.14 с переходной плитой В16-7311.

Характеристики гидрораспределителя 14ПГ73-24 (15ПГ73-24):

- условный проход – 20 мм;
- максимальный расход – 160 л/мин;
- максимальное рабочее давление – 200 бар;
- управление золотником – двухстороннее электромагнитное, пружинный возврат в центральную позицию;
- напряжение - 110 или 220 вольт переменного тока, 24 вольта постоянного тока;
- схема распределения жидкости - 14;
- масса – 13,4 кг.

Габаритные и присоединительные размеры гидрорспределителей ПГ73-24 Типоразмеры L l l1 l2 B H h h1 h2 h3 ПГ 73-24 254(204) 154 50(25) 38(14) 95 210 105 49 40 78 ПГ 73-25 325(290) 225 50(32) 39(22) 134 235 130 65 103 103 В скобках указаны размеры для двухпозиционных гидрораспределителей
