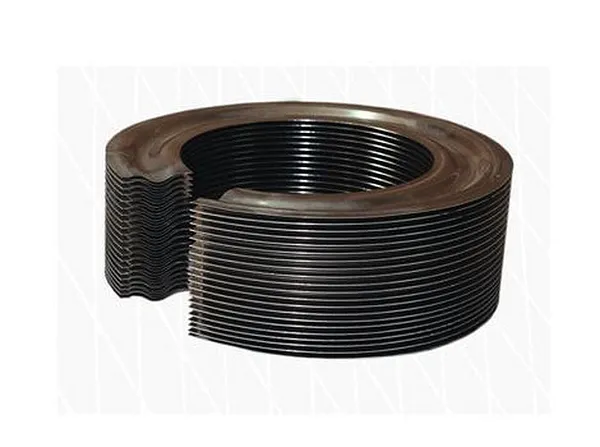

Сильфон сварной Ф085.944.012 ;-01 ТУВ 25-2472.0066-88 35х30х0,1

Сильфон сварной пластинчатый Ф085.944.012 является надёжным упругим чувствительным элементом для применения в составе точных изделий специальной техники. Благодаря уникальной сварной конструкции из высоколегированной стали, он обеспечивает большой рабочий ход и высокий ресурс работы.

Описание и назначение

Сильфон сварной пластинчатый Ф085.944.012 – это современный металлический упругий элемент гофрированной конструкции, предназначенный для работы в составе измерительных, компенсационных и исполнительных устройств специальной техники. Его основная задача заключается в преобразовании давления рабочей среды (масла, газа, специальных жидкостей) в пропорциональное осевое перемещение, либо в обеспечении герметичного подвижного соединения между камерами с разным давлением.

Данный сильфон сварной превосходит цельнотянутые аналоги по ряду ключевых параметров. За счёт точной сварки колец-мембран заданного профиля он имеет минимальный разброс по жёсткости, что критически важно для точных систем. Большой рабочий ход обеспечивает широкий диапазон измерений или компенсаций. Конструкция сварного сильфона позволяет точно выдерживать толщину стенок (в данном случае 0,1 мм) и изготавливать изделия из широкого спектра материалов, включая коррозионностойкие стали.

Основными техническими особенностями сильфона Ф085.944.012 ;-01 являются его компактные габариты (наружный диаметр 35 мм), эффективная площадь при 30 гофрах и применение для изготовления нержавеющей стали марки 20Х13 по ГОСТ 5632-72, что гарантирует стойкость к агрессивным средам и долговечность.

Вес, габариты, код ТН ВЭД, ГОСТ

Невидимый двигатель в тысячах приборов

Сильфон сварной – это как точная пружина, спрятанная в сердце манометра или регулятора. Он безмолвно трудится, сжимаясь и разжимаясь тысячи раз, и от его выносливости зависит, покажет ли прибор верное давление или вовремя компенсирует тепловое расширение трубопровода.

Технические характеристики

Принцип работы

Принцип работы сварного пластинчатого сильфона основан на упругой деформации его тонкостенной гофрированной оболочки под воздействием разности давлений. Когда давление в одной из полостей, разделённых сильфоном, возрастает, гофры начинают растягиваться или сжиматься, вызывая осевое перемещение донышек сильфона. Это перемещение строго пропорционально приложенному давлению, что и позволяет использовать данный элемент в качестве чувствительного органа.

Ключевым преимуществом именно сварного сильфона является то, что каждая гофра формируется из отдельной кольцевой мембраны и соединяется с соседними посредством аргонодуговой сварки. Такая технология позволяет избежать неравномерного истончения материала, характерного для цельнотянутых аналогов, и добиться высокой повторяемости упругих характеристик от изделия к изделию. При монтаже важно обеспечить чистоту присоединительных поверхностей и избегать боковых нагрузок, которые могут привести к преждевременному усталостному разрушению гофр.

Лайфхак монтажника

Самая частая ошибка при установке сильфона – это его скручивание по оси при затяжке присоединительных штуцеров или фланцев. Даже небольшой перекос создаёт дополнительные напряжения в отдельных гофрах, что снижает расчётный ресурс. Всегда центрируйте сильфон перед фиксацией и затягивайте крепёж равномерно крест-накрест.

Температурный режим и срок службы

Сильфон сварной Ф085.944.012, изготовленный из стали 20Х13, предназначен для эксплуатации в широком температурном диапазоне, типичном для отечественной промышленности. Устойчивость к коррозии и окислению позволяет ему надёжно работать при температурах от -60°C до +350°C. Важно помнить, что при температурах, близких к верхней границе, происходит необратимое снижение предела упругости материала, что требует корректировки рабочего давления.

Расчётный срок службы изделия напрямую зависит от условий эксплуатации: амплитуды рабочего хода, величины циклирующего давления и, что особенно важно, чистоты рабочей среды. При соблюдении паспортных параметров и отсутствии абразивных частиц в среде ресурс сварного сильфона может достигать 50 000–100 000 циклов работы и более. Регулярный визуальный контроль состояния гофр помогает выявить начальные признаки усталости.

Область применения

Сварной сильфон Ф085.944.012 находит широкое применение в различных отраслях промышленности благодаря своей точности и надёжности. В машиностроении и автомобильной промышленности он используется в топливных системах высокого давления, системах автоматического управления. В нефтегазовой отрасли – в качестве чувствительного элемента в регуляторах давления, предохранительных клапанах, датчиках уровня. В металлообработке и химической промышленности он применяется в системах управления температурой и давлением в реакторах и печах. В строительстве и ЖКХ сильфоны используются для компенсации теплового расширения в трубопроводах, в системах вентиляции и кондиционирования.

Современные технологии

Устройства на базе современных сильфонов всё чаще интегрируются в концепции Industry 4.0. Данные о рабочем ходе и состоянии упругого элемента могут передаваться на ПЛК или в облачные системы мониторинга, позволяя прогнозировать необходимость технического обслуживания и предотвращать аварии. Совместимость с IoT-датчиками превращает классический сварной сильфон в часть цифровой системы предиктивной диагностики.

Обслуживание и ремонт

Сильфон сварной Ф085.944.012 является неразборным элементом и как таковому регламентному обслуживанию не подлежит. Продлить срок его службы можно, обеспечив чистоту рабочей среды и отсутствие механических повреждений при монтаже и эксплуатации. В случае поломки или утечки по гофрам изделие подлежит замене на новое. Важно использовать штатные крепёжные элементы и не превышать допустимые рабочие параметры.

Ремкомплект или ЗИП

Стандартный ремонтный комплект для замены сильфона в составе агрегата включает: новое изделие «сильфон сварной Ф085.944.012 ;-01», комплект уплотнений (прокладки, кольца круглого сечения), крепёжные элементы (гайки, шайбы), необходимые для установки на штатное место. Возможен заказ оригинального ЗИП для конкретной модели прибора или установки.

Аналоги устройства

По функционалу и конструктивным особенностям аналогами данного сильфона могут служить другие сварные чувствительные элементы со схожими характеристиками:
1. Сварной пластинчатый сильфон диаметром 28 мм с повышенным рабочим ходом.
2. Сварной сильфон из никелевого сплава для работы с особо агрессивными средами.
3. Компактный сильфон диаметром 20 мм для высокочастотных циклических нагрузок.
4. Сварной сильфон с фланцевым присоединением для лёгкого монтажа.
5. Чувствительный элемент на базе сильфона с предварительным поджатием для работы в заданном диапазоне давлений.

Условное обозначение

Экономические выгоды

Применение надёжного сварного сильфона Ф085.944.012 ведёт к прямым экономическим выгодам за счёт снижения аварийных простоев дорогостоящего технологического оборудования, увеличения межремонтного интервала и повышения точности производственных процессов. Инвестиция в качественный упругий элемент окупается многократно через рост общей эффективности и безопасности системы.

Изображения

Габаритные и присоединительные размеры

Габаритные размеры сильфона определяются его внешним диаметром (35 мм) и длиной в спокойном (нерастянутом и несжатом) состоянии, которая составляет 36 мм. При установке необходимо предусмотреть свободное пространство по оси для обеспечения полного рабочего хода, который для этого типоразмера может составлять до ±15 мм.

Тип присоединения обычно осуществляется посредством пайки или сварки донышек сильфона к ответным деталям прибора, что требует специальной подготовки специалиста и оборудования. Несмотря на компактные размеры, монтаж должен производиться с обеспечением соосности и без приложения изгибающих усилий.

Примеры заказа

Сильфон сварной Ф085.944.012 ;-01 ТУВ 25-2472.0066-88 35х30х0,1 – компактный чувствительный элемент из стали 20Х13 для прецизионной техники.

Адаптация к российским условиям

Сильфон сварной Ф085.944.012 разработан с учётом специфики эксплуатации в России и странах СНГ. Он готов к длительной работе при низких температурах и в условиях нестабильного качества электроснабжения соответствующих систем. Совместим с широким спектром отечественных рабочих сред, регламентируемых ГОСТ. Его конструкция позволяет проводить диагностику и ремонт на месте.

Работа в экстремальных условиях

Сильфон из стали 20Х13 способен кратковременно выдерживать экстремальные условия, например, температуры до -60°C или локальное воздействие агрессивных сред, что характерно для отечественной промышленности и ЖКХ. Ключевым является правильный подбор материала уплотнений при интеграции в конечное изделие. Коррозионная стойкость материала позволяет сохранять работоспособность в условиях повышенной влажности и загрязнения воздуха.

Возможность работы на Марсе или Луне

Теоретически, сильфон сварной из нержавеющей стали, изолированный вакуумными камерами и питаемый от маломощного источника, мог бы функционировать в гермоотсеке лунной или марсианской станции, выполняя функции точного датчика давления или компенсатора. Его надёжность и ресурс, заложенные при проектировании для земных задач, имеют значительный запас для работы в условиях низких температур и разрежённой атмосферы других планет.

Часто задаваемые вопросы

Какой материал используется для изготовления сильфона Ф085.944.012?
Сильфон изготовлен из коррозионно-стойкой стали марки 20Х13 по ГОСТ 5632-72, что обеспечивает его высокую прочность и устойчивость к агрессивным средам.

Каков срок службы сварного пластинчатого сильфона?
При соблюдении паспортных режимов работы (давление, температура, чистота среды) ресурс сильфона может достигать 100 000 циклов и более. На долговечность напрямую влияет отсутствие абразивов в рабочей среде.

Можно ли вварить сильфон в трубопровод самостоятельно?
Монтаж, особенно связанный с сваркой или пайкой, требует высокой квалификации и специального оборудования. Неграмотная установка приводит к выходу изделия из строя. Рекомендуем доверять монтаж квалифицированным специалистам.

Как осуществляется доставка по России и СНГ?
Мы осуществляем быструю доставку сварного сильфона в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города РФ. Также отправляем в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Доступна возможность отгрузки со складов в Москве, СПб, Ростове-на-Дону, Новосибирске, Казани.

Почему выбирают «Гидромаш»

Выбирая сильфон сварной Ф085.944.012 у нас, вы получаете оригинальную продукцию бренда Гидромаш с гарантией качества и сервисной поддержкой. У нас можно купить сильфон сварной с гарантией 12 месяцев по выгодной цене. Мы обеспечиваем возможность оперативной отгрузки со складов в ключевых логистических центрах страны: Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Наша служба доставки быстро доставит заказ в любую точку России и страны СНГ, помогая минимизировать простой вашего оборудования. Чтобы заказать сварной сильфон с гарантией и точно рассчитать сроки поставки, обратитесь к нашим менеджерам.
