| Давление, Мпа | 0,3 |

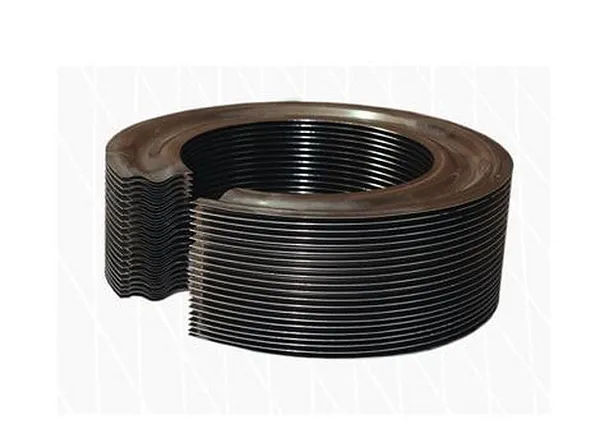

Сильфон пластинчатый ЦТКА.304555.015 29х120х0,1
Назначение
Предназначены для работ в качестве упругих чувствительных элементов в составе изделий специальной техники.
Гофры сварного сильфона представляют собой кольцевые мембраны заданного профиля, соединенные между собой аргонодуговой сваркой. Обладают рядом существенных преимуществ перед цельнотянутыми сильфонами: большой рабочий ход, высокий ресурс работы, меньший разброс жесткости и т.п.
Серийно выпускается сварной пластинчатый сильфон.
Сильфонами называют достаточно упругие гофрированные оболочки, изготавливаемые чаще всего из различных металлов. Они бывают как цельнотянутыми, так и сварными. Изготовление цельнотянутых сильфонов происходит из тонкостенных трубок при помощи механического или гидравлического способа.
Что касается сварных сильфонов, то при их изготовлении не происходит деформации материала, поэтому его выбор почти не ограничен: это и нержавеющая сталь, и сплавы на основе никеля, хрома и титана.
Конструкция сильфонов напрямую влияет на технологию их изготовления.
Так, например, технология производства сварных сильфонов очень проста, по сравнению с технологией производства бесшовных.
В последнее время наибольшим спросом пользуются именно сильфоны сварные стальные пластинчатые, так как могут иметь различный диаметр и необходимый размер эффективной площади.
К тому же толщина стенок сварных сильфонов выдерживается гораздо точнее, чем бесшовных.
| Обозначение, наименование | Технические параметры и характеристики |
| Сильфон сварной ЦТКА.304555.004 125х84х0,2 | L-126мм, dв-107мм, рабочий ход ±75мм, марка материала 12Х18Н10Т ГОСТ 5632-72. |
| Сильфон пластинчатый ЦТКА.304555.050 51х60х0,15 | L-108мм, dв-38,3мм, Рабочий ход ±50мм, рабочее давление 0,3 МПа, марка материала 12Х18Н10Т ГОСТ 5632-72. |
| Сильфон сварной ЦТКА.304552.010-01 98х43х0,2 | L-92 мм, dв-82,3, рабочий ход ±36 мм, марка материала 12Х18Н10Т ГОСТ 5632-72 . |
| Сильфон пластинчатый ЦТКА.304555.017 35х130х0,1 | L-130 мм, dв-22 мм, Рабочий ход ±70 мм, рабочее давление 0,2 МПа, марка материала 20Х13 ГОСТ 5632-72. |
| Сильфон пластинчатый ЦТКА.304555.005 28х112х0,2; 51х88х0,2 | L-167мм, dв-18 мм, рабочий ход ±100мм, марка материала 12Х18Н10Т ГОСТ 5632-72. L-167мм, dв-38,3 мм, рабочий ход ± 100мм, марка материала 12Х18Н10Т ГОСТ 5632-72. |
| Сильфон сварной ЦТКА.304555.011 160х39х0,2 | L-146 мм, dв-100,3 мм, рабочий ход ± 90, рабочее давление – 0,2 МПа, марка материала 12Х18Н10Т ГОСТ5632-72. |
| Сильфон сварной ЦТКА.304552.009 78х15х0,2 | L-23.1 мм, dв-62,3 мм, марка материала 12Х18Н10Т ГОСТ 5632-72. |
| Сильфон пластинчатый ЦТКА.304555.016;…-01 51х90х0,1 | L-162 мм, dв-38,3 мм, рабочий ход ± 65 мм, рабочее давление 0,3 МПа, марка материала 20Х13 ГОСТ 5632-72. |
| Сильфон пластинчатый ЦТКА.304555.015 29х120х0,1 | L-156 мм, dв-18 мм, рабочий ход ± 120 мм, рабочее давление – 0,2 МПа, марка материала 20Х13 ГОСТ 5632-72. |
| Сильфон пластинчатый ЦТКА.304555.049 28х90х0,1 | L-117 мм, dв-18, рабочий ход ± 60 мм, рабочее давление – 0,2 МПа, марка материала 12Х18Н10Т ГОСТ 5632-72. |
| Сильфон сварной ЦТКА.304552.020 160х81х0,2 | L-307 мм, dв-100,3 мм, рабочий ход ± 180 мм, рабочее давление – 0,2 МПа, марка материала 12Х18Н10Т ГОСТ 5632-72. |
| Сильфон сварной Ф085.944.012 ;-01 ТУВ 25-2472.0066-88 35х30х0,1 | L-36 мм, dв-22 мм, марка материала 20Х13 ГОСТ 5632-72. |
Пример обозначения сварной стальной пластинчатый сильфон наружный диаметр 125 мм; 84 - количество гофр; 0,2 мм - толщина мембраны; 126 мм – Длина сильфона в спокойном состоянии; 107 мм – внутренний диаметр сильфона; рабочий ход ±75мм; марка материала 12Х18Н10Т ГОСТ 5632-72:
Сильфон сварной ЦТКА.304555.004 125х84х0,2
 |
