| Давление, Мпа | 0,2 |
| Вес, кг | 0,3 |

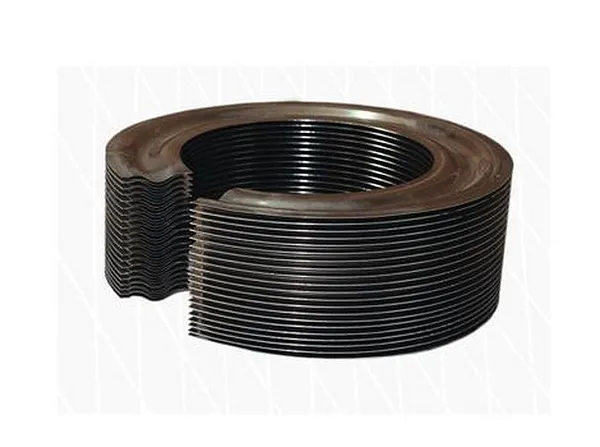

Сильфон пластинчатый ЦТКА.304555.049 28х90х0,1 — это точный металлический сварной чувствительный элемент, предназначенный для использования в составе изделий специальной техники. Он обеспечивает большой рабочий ход, высокий ресурс и стабильные упругие характеристики, что делает его незаменимым в ответственных гидравлических и пневматических системах.
Конструкция пластинчатого сильфона представляет собой набор кольцевых гофрированных мембран (пластин) заданного профиля, соединённых между собой аргонодуговой сваркой. Данный вид пластинчатого сильфона обладает рядом существенных преимуществ перед цельнотянутыми аналогами: увеличенный рабочий ход, повышенный ресурс циклической работы, меньший разброс жёсткости и возможность изготовления из широкого спектра материалов.
Основное назначение изделия сильфон пластинчатый ЦТКА.304555.049 — выполнение функций высокоточного упругого чувствительного элемента в составе изделий специальной техники. Он преобразует изменения давления, температуры или механического положения в пропорциональное линейное перемещение, обеспечивая герметичное разделение сред. Использование именно пластинчатого сильфона данного типоразмера позволяет достигать высокой точности и надёжности в условиях вибраций и перепадов температур. Вы можете купить сильфон пластинчатый для модернизации или ремонта существующих систем.
Преимуществом сварных конструкций, к которым относится этот сильфон пластинчатый, является отсутствие деформации материала при изготовлении, что позволяет использовать нержавеющие стали и сплавы с высокими коррозионными и механическими свойствами. Это напрямую влияет на ресурс и долговечность устройства. Таким образом, решение заказать пластинчатый сильфон данной модели — это инвестиция в стабильность и точность технологических процессов вашего оборудования.
Наши заказчики шутят, что пластинчатый сильфон похож на металлическую гармошку, которая не играет музыку, а считает каждый микрон перемещения с серьёзностью швейцарских часов.
| Параметр | Значение для модели ЦТКА.304555.049 28х90х0,1 |
|---|---|
| Тип | Сварной пластинчатый сильфон |
| Наружный диаметр (Dнар) | 28 мм |
| Количество гофр | 90 |
| Толщина мембраны | 0.1 мм |
| Длина в спокойном состоянии (L) | 117 мм |
| Внутренний диаметр (dв) | 18 мм |
| Рабочий ход | ±60 мм |
| Рабочее давление | до 0.2 МПа |
| Марка материала | 12Х18Н10Т (нержавеющая сталь) |
| Стандарт материала | ГОСТ 5632-72 |
| Масса (примерная) | ~0.3 кг |
| Тип соединения | Приварка, фланцевое или резьбовое (в зависимости от исполнения) |
| Степень защиты | Определяется конструкцией узла установки |
Принцип действия пластинчатого сильфона основан на упругой деформации его гофрированных стенок под воздействием внешнего давления, внутреннего разрежения или механической силы. Каждая пластина (гофра) устройства сильфон пластинчатый работает как гибкая мембрана, а их последовательное соединение суммирует перемещение. При увеличении давления рабочей среды на одну из сторон пластинчатого сильфона его общая длина уменьшается (сжимается), при уменьшении давления или создании разрежения — увеличивается (растягивается).
Линейное перемещение штока или монтажного фланца, связанного с пластинчатым сильфоном, прямо пропорционально приложенному перепаду давления. Это перемещение может использоваться для непосредственного управления механическими элементами (заслонками, клапанами) или преобразовываться в электрический сигнал с помощью датчиков положения. Таким образом, сильфон пластинчатый ЦТКА.304555.049 выступает высокоточным преобразователем давления в перемещение.
Ключевыми факторами, влияющими на точность и ресурс работы пластинчатого сильфона, являются качество материала, чистота рабочей среды и отсутствие чрезмерных боковых нагрузок. Герметичность сварных швов обеспечивает абсолютную изоляцию контролируемой среды от внешней среды или элементов исполнительного механизма, что критически важно в системах специальной техники.
Типичная ошибка при установке пластинчатого сильфона — его закрепление с перекосом или с приложением боковой нагрузки. Это вызывает неравномерный износ гофр, приводит к снижению ресурса и потере точности перемещения. Монтаж должен обеспечивать строгую соосность и свободное перемещение по рабочей оси.
Номинальный рабочий температурный диапазон для пластинчатого сильфона из стали 12Х18Н10Т составляет от -60°C до +200°C. В этих пределах материал сохраняет свои упругие свойства и коррозионную стойкость. Выход за указанные температурные границы, особенно в сторону повышения, может привести к снижению упругости («релаксации») и ускоренному старению материала.
Срок службы пластинчатого сильфона напрямую зависит от условий эксплуатации: амплитуды рабочих перемещений, частоты циклов «сжатие-растяжение», чистоты и агрессивности рабочей среды, а также соблюдения температурного режима. При работе в номинальных условиях (давление до 0.2 МПа, ход до 60 мм, чистая нейтральная среда) ресурс может составлять сотни тысяч циклов. Качественный пластинчатый сильфон от надёжного производителя — это гарантия длительной и безотказной работы всего узла.
Пластинчатый сильфон ЦТКА.304555.049 находит применение в различных отраслях промышленности в качестве чувствительного или компенсирующего элемента: в машиностроении (для следящих приводов и датчиков), автомобильной промышленности (системы управления), в химической промышленности (в качестве разделительной мембраны в агрессивных средах), металлообработке (системы ЧПУ), в строительстве (испытательные стенды) и ЖКХ (регулирующая арматура). Конкретно модель сильфон пластинчатый 28х90х0,1 предназначена для работы в составе специальной техники, где требуются высокая надёжность и точность.
Основное обслуживание пластинчатого сильфона сводится к контролю его внешнего состояния, герметичности и отсутствию механических повреждений (вмятин, трещин). Для продления срока службы критически важно соблюдение чистоты рабочей среды и предотвращение попадания на его поверхность абразивных частиц. Регламентные проверки включают измерение остаточной деформации после цикла и контроль свободного хода.
При выходе из строя пластинчатый сильфон, как правило, подлежит замене целиком, так как ремонт сварных гофр в полевых условиях невозможен без потери метрологических характеристик. Однако, некоторые узлы крепления и присоединительные элементы могут быть отремонтированы или заменены.
Для проведения ремонта узла, в котором применяется сильфон пластинчатый, может потребоваться комплект быстроизнашиваемых элементов и уплотнений. Типовой ремонтный комплект (ЗИП) может включать: комплект уплотнительных колец (РТИ) для присоединительных патрубков, крепёжные элементы (гайки, шайбы, шпильки), при необходимости — защитные чехлы. Сам пластинчатый сильфон поставляется как единое целое. Возможен заказ оригинальных запасных частей и комплектов для замены непосредственно у производителя.
На рынке представлены различные аналогичные устройства, которые могут выполнять схожие функции. К ним относятся:
- Бесшовные цельнотянутые сильфоны меньшего рабочего хода.
- Поршневые пневмоцилиндры с мембранным уплотнением.
- Мембранные пневматические приводы сильфонного типа.
- Резино-кордовые рукава высокого давления с ограниченным осевым перемещением.
- Торсионные валы с тензометрическими датчиками.
Однако по совокупности характеристик — герметичности, точности, ресурсу и рабочему ходу — сварной пластинчатый сильфон остаётся оптимальным решением для точных систем.
| Элемент кода | Значение |
|---|---|
| ЦТКА.304555.049 | Индекс изделия по конструкторской документации |
| 28 | Наружный диаметр сильфона, мм |
| 90 | Количество гофр (пластин) |
| 0,1 | Толщина мембраны (пластины), мм |
| Материал 12Х18Н10Т | Нержавеющая сталь, коррозионностойкая, ГОСТ 5632-72 |
Использование качественного пластинчатого сильфона ГИДРОМАШ ведёт к ощутимой экономии: снижаются простои оборудования из-за отказов чувствительных элементов, увеличивается ресурс всей системы, уменьшаются затраты на плановое обслуживание. Высокая точность обеспечивает стабильность технологического процесса, что влияет на качество конечной продукции и экономию сырья. Таким образом, инвестиция в надёжный сильфон пластинчатый быстро окупается за счёт роста общей эффективности производства.
Основные габаритные размеры модели сильфон пластинчатый ЦТКА.304555.049 следующие: наружный диаметр — 28 мм, общая длина в свободном состоянии (между торцами присоединительных патрубков или фланцев) — 117 мм. Внутренний проходной диаметр составляет 18 мм.
Тип присоединения определяется конструкцией конкретного узла, в который устанавливается пластинчатый сильфон. Наиболее распространены варианты с приваренными торцевыми штуцерами под пайку или сварку, а также с фланцевым креплением на шпильках. Компактные размеры позволяют производить монтаж даже в условиях ограниченного пространства.
Модель сильфон пластинчатый ЦТКА.304555.049 28х90х0,1 — сварной чувствительный элемент для работы при давлении до 0.2 МПа, из стали 12Х18Н10Т.
Сильфон пластинчатый ЦТКА.304555.049-01 28х90х0,1 — вариант исполнения с приваренными штуцерами из другой марки стали (уточняется при заказе).
Сильфон пластинчатый ЦТКА.304555.049-Ф 28х90х0,1 — исполнение с фланцевым креплением.
Пластинчатый сильфон от ГИДРОМАШ адаптирован для работы в российских условиях: он сохраняет работоспособность в широком диапазоне температур, характерном для большинства регионов РФ и стран СНГ. Конструкция и материалы рассчитаны на совместимость с распространёнными отечественными рабочими жидкостями (индустриальными маслами) по ГОСТ. Изделие отвечает требованиям надёжности для эксплуатации на объектах промышленности и ЖКХ.
Пластинчатый сильфон из коррозионностойкой стали 12Х18Н10Т способен кратковременно выдерживать воздействие агрессивных сред и значительные механические перегрузки. Его конструкция обеспечивает работоспособность при температурах, приближающихся к нижнему пределу в -60°C, что делает его пригодным для работы в северных регионах. В случае необходимости, сильфон может быть заменён в полевых условиях силами обученного персонала.
Какой рабочий ход у сильфона пластинчатого ЦТКА.304555.049?
Рабочий ход данной модели составляет ±60 мм от нейтрального положения.
Из какого материала изготовлен этот пластинчатый сильфон?
Сильфон изготовлен из нержавеющей стали 12Х18Н10Т по ГОСТ 5632-72, что обеспечивает коррозионную стойкость и долгий ресурс.
Возможна ли работа с давлением выше 0.2 МПа?
Номинальное рабочее давление составляет 0.2 МПа. Для работы на более высоких давлениях требуется подбор модели с соответствующими характеристиками. Обратитесь к менеджеру для консультации.
Как организована доставка сильфона пластинчатого в мой город?
Доставка осуществляется по всей территории России и в страны СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Сроки и стоимость доставки уточняйте при оформлении заказа.
Выбирая пластинчатый сильфон производства Гидромаш, вы получаете оригинальное оборудование, соответствующее техническим условиям и стандартам. Мы гарантируем качество продукции и предоставляем гарантию 12 месяцев. Наша служба доставки оперативно организует отправку груза в любой регион России и страны СНГ. Актуальную цену на пластинчатый сильфон и наличие на складе уточняйте у наших менеджеров.
