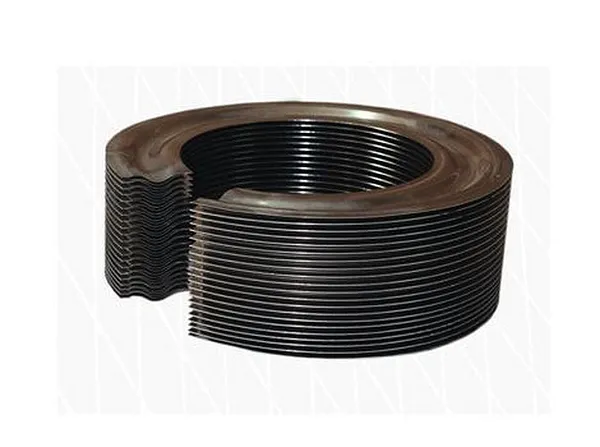

Сильфон пластинчатый ЦТКА.304555.017 35х130х0,1 представляет собой высокоточный упругий чувствительный элемент сварной конструкции, предназначенный для работы в составе ответственных систем специальной техники и гидроаппаратуры. Отличается увеличенным рабочим ходом, стабильной жесткостью и высоким ресурсом работы. Оптимальное решение для преобразования механических перемещений, упругого поджатия и компенсации.
Сильфон пластинчатый ЦТКА.304555.017 35х130х0,1 является ключевым компонентом для создания надежных и долговечных систем. Сварной пластинчатый сильфон представляет собой гофрированную оболочку, сваренную из отдельных тонких колец (мембран) заданного профиля методом аргонодуговой сварки. Такая технология обеспечивает ряд значительных преимуществ по сравнению с цельнотянутыми аналогами: больший рабочий ход, более высокий ресурс и меньший разброс характеристик жесткости.
Основное назначение данного сильфона пластинчатого – использование в качестве упругого чувствительного элемента в пневматических и гидравлических системах, системах автоматического регулирования, в актюаторах, в качестве упругого демпфера или компенсатора линейных тепловых расширений. Сильфон пластинчатый ЦТКА.304555.017 обеспечивает точное преобразование усилия в перемещение и обратно, что делает его незаменимым в точном приборостроении и специальной технике.
Настоящий пластинчатый сильфон предназначен для работы в составе изделий специальной техники, где требуются высокая надежность, стабильность параметров и работа в условиях вибрации и перегрузок. Поставка данного сильфона пластинчатого осуществляется под брендом Гидромаш с гарантией соответствия всем заявленным техническим характеристикам.
Про этот пластинчатый сильфон ЦТКА шутят, что он настолько надежен и упруг, что может «пережить» несколько смен руководства на предприятии и продолжить стабильно работать в системе, ориентируясь только на давление, а не на бюрократию. Идеальный сотрудник — всегда на своём месте и под давлением выдаёт ровно то перемещение, которое от него ожидают.
| Параметр | Значение для модели ЦТКА.304555.017 |
|---|---|
| Наименование | Сильфон пластинчатый ЦТКА.304555.017 35х130х0,1 |
| Габаритная длина (L) | 130 мм |
| Внутренний диаметр (dв) | 22 мм |
| Рабочий ход (полный) | ±70 мм |
| Рабочее давление, номинальное | 0.2 МПа |
| Толщина мембраны | 0.1 мм |
| Марка материала | 20Х13 (нержавеющая сталь) по ГОСТ 5632-72 |
| Тип рабочей среды | Воздух, инертные газы, гидравлические жидкости |
| Температурный диапазон эксплуатации | От –60°C до +250°C (с учетом материала) |
| Тип конструкции | Сварной пластинчатый |
| Тип присоединения | Цилиндрическая поверхность (внутренний диаметр 22 мм) |
| Масса (ориентировочно) | ~50-150 г |
Принцип работы сильфона пластинчатого основан на упругой деформации его гофрированной оболочки под воздействием разности давлений или механического усилия. При подаче давления внутрь сильфона его мембраны (гофры) начинают раздвигаться, увеличивая длину конструкции. При сжатии или создании разрежения происходит обратный процесс – гофры сжимаются, сокращая общую длину. Линейная зависимость между давлением/усилием и перемещением является ключевой характеристикой, определяющей использование сильфона пластинчатого ЦТКА.304555.017 в измерительных и исполнительных устройствах.
Внутренняя конструкция сварного пластинчатого сильфона состоит из отдельных колечных мембран, герметично соединенных сваркой. Такая конструкция минимизирует внутренние напряжения материала и обеспечивает высокую долговечность и ресурс циклических перемещений. Применение стали 20Х13 обеспечивает коррозионную стойкость и возможность работы с различными средами.
При эксплуатации пластинчатого сильфона важно контролировать максимально допустимое давление и не допускать перегрузок, приводящих к остаточной деформации или разрушению гофров. Также следует избегать попадания абразивных частиц в зону деформации, так как они могут повредить тонкостенную мембрану.
Основная ошибка при монтаже: неправильная центровка оси сильфона пластинчатого относительно узлов нажимного или измерительного механизма. Даже небольшой перекос существенно снижает ресурс изделия из-за возникновения переменных поперечных нагрузок. Перед окончательной фиксацией убедитесь в свободном ходе и отсутствии заеданий.
Температурный режим эксплуатации сильфона пластинчатого марки 35х130х0,1 определяется возможностями материала 20Х13. Этот материал позволяет работать в диапазоне от -60°C до +250°C без потери упругих свойств и герметичности. При более высоких температурах возможно снижение прочностных характеристик, при более низких — увеличивается хрупкость. Качество рабочей среды также влияет на срок службы: чистая, неагрессивная среда без абразивных примесей продлевает ресурс.
Срок службы сильфона пластинчатого ЦТКА.304555.017 при соблюдении номинальных параметров давления и отсутствии ударных и вибрационных нагрузок может превышать 1 000 000 циклов. Критическое влияние оказывает пиковое давление: превышение номинального значения даже на короткое время может привести к пластической деформации и сокращению ресурса.
Сильфон пластинчатый находит широкое применение в различных отраслях промышленности благодаря своей надежности и точности. В машиностроении он используется в составе регулирующих и измерительных клапанов, автоматических систем. В автомобильной промышленности может применяться в системах управления турбинами. В горнодобывающей и нефтегазовой отраслях пластинчатые сильфоны используются в оборудовании для контроля давления и уровня.
В металлообработке и деревообработке данный сильфон пластинчатый может быть частью систем автоматической подачи и позиционирования. В химической и текстильной промышленности он применяется в приводах регулирующих органов, работающих в агрессивных средах, благодаря материалу 20Х13. В строительстве и ЖКХ он может быть элементом систем автоматического регулирования вентиляции, отопления и водоснабжения. В каждом случае сильфон пластинчатый ЦТКА обеспечивает точное преобразование управляющего сигнала в механическое действие.
Современные пластинчатые сильфоны все чаще становятся частью систем, управляемых ПЛК. Интегрируя датчики положения штока сильфона, можно создать интеллектуальный привод. Такой узел может передавать данные о своем состоянии в SCADA-систему, обеспечивая предиктивную диагностику. В рамках концепции Industry 4.0 калибровочные данные сильфона могут быть «зашиты» в его цифровой паспорт (Digital Twin), что позволяет роботизированным системам (коботам) точно настраивать оборудование при его замене.
Продлить срок службы сильфона пластинчатого позволяет регулярное обслуживание узла, в составе которого он установлен. Важно контролировать чистоту и качество рабочей среды, не допускать работы в режиме предельных давлений и температур. Наиболее подверженными износу элементами являются гофрированные мембраны и сварные швы при циклических ударных нагрузках.
Рекомендации по обслуживанию включают периодическую проверку герметичности узла, контроль величины рабочего хода и визуальный осмотр на предмет механических повреждений. При возникновении течи или остаточной деформации необходимо заменить сильфон пластинчатый целиком, так как ремонт сварного сильфона в полевых условиях нецелесообразен и ненадежен.
Ремонтный комплект для узла с сильфоном пластинчатым чаще всего включает сам сильфон в сборе, уплотнительные элементы (кольца, прокладки), резьбовой крепеж для его фиксации. Быстровынимаемыми и быстроизнашиваемыми деталями являются сами уплотнения, особенно если среда агрессивна. Компания Гидромаш предлагает к заказу оригинальные ЗИП для данных изделий, включая сам сильфон пластинчатый конкретной модели.
На рынке представлены различные аналоги и варианты исполнения пластинчатых сильфонов, отличающиеся параметрами:
1. Сварной сильфон ЦТКА.304555.050 51х60х0,15 — меньший ход (±50 мм), чуть большее давление (0.3 МПа).
2. Сильфон пластинчатый ЦТКА.304555.015 29х120х0,1 — увеличенный рабочий ход (±120 мм), тоньше мембрана.
3. Сильфон ЦТКА.304555.049 28х90х0,1 — компактный, с рабочим ходом ±60 мм.
4. Сильфон сварной ЦТКА.304555.011 160х39х0,2 — больший наружный диаметр, ход ±90 мм.
5. Сильфон пластинчатый ЦТКА.304555.016 51х90х0,1 — средний ход (±65 мм), давление 0.3 МПа.
| Элемент кода в обозначении ЦТКА.304555.017 35х130х0,1 | Расшифровка значения |
|---|---|
| ЦТКА.304555.017 | Индекс изделия (каталожный номер завода-изготовителя) |
| 35 | Наружный диаметр сильфона, мм (ориентировочно) |
| 130 | Длина сильфона в спокойном состоянии (L), мм |
| 0,1 | Толщина мембраны, из которой изготовлены гофры, мм |
Применение надежного и точного сильфона пластинчатого ЦТКА.304555.017 снижает простои оборудования, вызванные частыми отказом дешевых аналогов. Его стабильные характеристики жесткости и большой ресурс обеспечивают долгосрочную калибровку измерительных систем, экономя время на перенастройке. Инвестиция в качественное упругое звено повышает общую надежность линии, улучшает качество продукции и окупается за счет роста ресурса и снижения затрат на обслуживание.
Основной габаритной характеристикой сильфона пластинчатого ЦТКА.304555.017 является его длина в спокойном состоянии (L), которая составляет 130 мм. Внутренний диаметр сильфона (dв) равен 22 мм, что определяет размер посадочного места (оси или втулки), на которую он устанавливается. Наружный диаметр, обозначенный в маркировке как 35 мм, является ориентировочным диаметром гофрированной части.
Тип присоединения – посадка на цилиндрическую поверхность (диаметр 22 мм). Для фиксации могут использоваться прессовые посадки, зажимные муфты или пайка/сварка в зависимости от конструкции узла. Компактная длина и небольшой внутренний диаметр делают данный сильфон пластинчатый удобным для монтажа в ограниченном пространстве приборных блоков и компактных исполнительных механизмов.
Модель сильфон пластинчатый ЦТКА.304555.017 35х130х0,1 — упругий элемент для систем регулирования с длиной 130 мм и внутренним диаметром 22 мм.
Модель сильфона пластинчатого ЦТКА.304555.015 29х120х0,1 — аналог с увеличенным рабочим ходом до ±120 мм и чуть меньшим внутренним диаметром.
Модель сильфона сварного ЦТКА.304555.004 125х84х0,2 — сильфон большого диаметра для мощных систем.
Конструкция сильфона пластинчатого производства Гидромаш адаптирована для эксплуатации в условиях Российской Федерации и стран СНГ. Изделие рассчитано на работу при температурах, характерных для большинства регионов, включая холодные зимы. Используемый материал 20Х13 устойчив к отечественным рабочим жидкостям и атмосферным воздействиям. Конструкция устойчива к возможным колебаниям качества подготовки рабочей среды на объектах ЖКХ и промышленных предприятиях.
Сильфон пластинчатый ЦТКА.304555.017, изготовленный из стали 20Х13, сохраняет работоспособность в расширенном диапазоне температур. Благодаря коррозионной стойкости материала он может применяться в условиях повышенной влажности, запыленности и умеренно агрессивных средах. Это позволяет использовать его на открытых площадках, в неотапливаемых помещениях, в системах, работающих в условиях севера.
Возможность быстрой замены узла в сборе упрощает ремонт и техническое обслуживание оборудования даже в полевых условиях. Главное — обеспечить чистоту монтажа и соблюдение номинальных параметров давления.
Теоретически данный сильфон пластинчатый мог бы функционировать в условиях низкого давления марсианской атмосферы или в вакууме лунной поверхности, если бы был часть герметичного контура. Его способность работать в широком температурном диапазоне (от экстремального холода до нагрева) и надежная сварная конструкция делают его потенциально пригодным для работы в космических аппаратах. В земных же условиях это означает колоссальный запас прочности для любых промышленных применений.
Из какого материала изготовлен сильфон пластинчатый ЦТКА.304555.017?
Изготовлен из нержавеющей стали марки 20Х13 по ГОСТ 5632-72. Этот материал обеспечивает коррозионную стойкость и хорошие упругие свойства.
Какой рабочий ход у данной модели?
Полный рабочий ход (ход от нейтрального положения в обе стороны) составляет ±70 мм. Это значительная величина для сильфона таких габаритов.
Какое максимальное давление выдерживает сильфон?
Номинальное рабочее давление составляет 0.2 МПа. Кратковременное превышение возможно, но не рекомендуется для сохранения ресурса.
Как производится доставка по России и СНГ?
Доставка осуществляется транспортными компаниями по всей России: в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону. Также возможна отправка в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Сроки и стоимость рассчитываются индивидуально.
Мы предлагаем купить оригинальный сильфон пластинчатый ЦТКА.304555.017 с гарантией завода-изготовителя 12 месяцев. Наше оборудование прошло необходимые испытания и соответствует технической документации. Вам доступна возможность оперативной отгрузки со складов в ключевых логистических центрах: Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Мы организуем быструю и надежную доставку по России и в страны СНГ. Чтобы заказать сильфон пластинчатый ЦТКА.304555.017 35х130х0,1 и узнать точную цену, обратитесь к нашим менеджерам. Надежность промышленного гидрооборудования от бренда Гидромаш проверена временем.
