| Давление, Мпа | 0,2 |

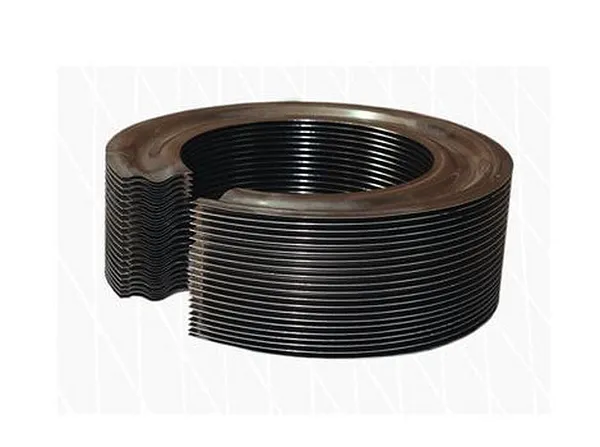

Сильфон сварной ЦТКА.304552.010-01 98х43х0,2 производства Гидромаш — это высоконадёжный упругий чувствительный элемент, предназначенный для работы в составе ответственных гидравлических и пневматических систем специальной техники. Данное изделие отличается высокой точностью характеристик, значительным рабочим ходом и увеличенным ресурсом благодаря сварной конструкции из коррозионностойкой стали.
Сварной сильфон представляет собой гофрированную оболочку, собранную из отдельных кольцевых мембран заданного профиля, соединённых между собой методом аргонодуговой сварки. Он служит ключевым компенсирующим и чувствительным элементом в системах, подверженных перепадам давления, температурным деформациям и вибрациям.
Ключевое назначение сварного сильфона ЦТКА.304552.010-01 — выполнение функций упругого чувствительного элемента в составе изделий специальной техники, где требуется максимальная надёжность и предсказуемость поведения. По сравнению с цельнотянутыми аналогами, данный сильфон сварной обладает рядом существенных преимуществ: увеличенный рабочий ход, меньший разброс жёсткости от единицы к единице, а также повышенный ресурс работы при циклических нагрузках.
Высокая точность производства обеспечивает стабильность таких технических характеристик, как эффективная площадь, жёсткость и ход, что критически важно для создания прецизионных приборов и систем управления. Выбор технологии сварки пластин из нержавеющей стали позволяет получать изделия с заданной толщиной стенок, недостижимой для бесшовного метода формовки.
Приблизительная масса изделия: ~0.2–0.5 кг (зависит от материала и степени сжатия/растяжения). Габаритные размеры в спокойном состоянии: длина L – 92 мм, наружный диаметр – 98 мм. Код ТН ВЭД уточняйте у менеджера при оформлении заказа. Изготовлен из стали марки 12Х18Н10Т по ГОСТ 5632-72 (нержавеющая коррозионностойкая сталь). Рабочая среда: масла, гидравлические жидкости, газы (инертные, сжатый воздух), совместимые с материалом сильфона. Допустимое рабочее давление определяется конкретным применением в составе узла, уточняется по ТЗ. Диапазон рабочих температур: от –60°C до +350°C для стали 12Х18Н10Т.
Если бы концертные аккордеоны делали по технологии сварных сильфонов, они бы служили многим поколениям музыкантов без потери тона и герметичности.
| Наименование параметра | Значение |
|---|---|
| Обозначение | Сильфон сварной ЦТКА.304552.010-01 98х43х0,2 |
| Наружный диаметр (Dн), мм | 98 |
| Количество гофр (n) | 43 |
| Толщина мембраны (s), мм | 0,2 |
| Длина в спокойном состоянии (L), мм | 92 |
| Внутренний диаметр (dв), мм | 82,3 |
| Рабочий ход, мм | ±36 |
| Марка материала | 12Х18Н10Т |
| Нормативный документ на материал | ГОСТ 5632-72 |
| Тип конструкции | Сварной пластинчатый |
| Тип рабочей среды | Жидкости и газы, совместимые с нержавеющей сталью |
Принцип действия сварного сильфона основан на способности его упругой гофрированной оболочки деформироваться под воздействием внешнего давления или механического усилия и возвращаться в исходное состояние после снятия нагрузки. Каждая гофра работает как кольцевая пружина, а их совокупность обеспечивает значительный осевой ход при относительно малых усилиях.
При повышении давления внутри сильфона он стремится растянуться, увеличивая свою длину. При понижении давления или приложении внешнего усилия — сжаться. Линейная зависимость между приложенным давлением/усилием и перемещением (или создаваемым усилием) делает сильфон идеальным чувствительным элементом для датчиков, компенсаторов, уплотнительных устройств и следящих систем. Важную роль играет герметичность швов, обеспечиваемая высококачественной аргонодуговой сваркой.
При эксплуатации критически важно соблюдать направление и величину прикладываемых нагрузок, не допуская боковых ударов, кручения или превышения максимального рабочего хода, чтобы избежать пластической деформации мембран и потери упругих свойств.
Частая ошибка — установка сильфона с предварительным натягом или сжатием, не предусмотренным расчётом узла. Это приводит к смещению рабочей точки характеристики, увеличению начального усилия и ускоренному усталостному разрушению крайних гофр. Перед монтажом убедитесь, что сильфон находится в нейтральном (спокойном) положении.
Рабочий температурный диапазон для сварного сильфона из стали 12Х18Н10Т составляет от –60°C до +350°C. При низких температурах сохраняется ударная вязкость и пластичность, при высоких — стойкость к окислению и сохранение прочностных характеристик.
Срок службы изделия напрямую зависит от условий эксплуатации: амплитуды рабочих ходов, частоты циклов нагружения, диапазона рабочих температур и, что особенно важно, чистоты рабочей среды. Наличие абразивных частиц или агрессивных химических агентов способно вызвать коррозионное растрескивание или эрозию тонких мембран. При соблюдении всех регламентных требований ресурс сварного сильфона может достигать сотен тысяч и даже миллионов рабочих циклов.
Сварные сильфоны находят широкое применение в самых разных отраслях промышленности в качестве чувствительных, компенсирующих, герметизирующих и силовых элементов. В машиностроении и автомобильной промышленности они используются в системах подвески, трансмиссиях, усилителях тормозов. Нефтегазовая отрасль применяет их в контрольно-измерительной аппаратуре, регуляторах давления, компенсаторах температурных расширений трубопроводов. В металлообработке и химической промышленности сильфоны служат для герметизации штоков насосов и арматуры, работающей с агрессивными средами.
В системах строительства и ЖКХ они используются в тепловых пунктах для компенсации тепловых расширений. Текстильная и деревообрабатывающая промышленность применяют их в системах автоматического регулирования технологических параметров. В горнодобывающей промышленности надёжные сварные сильфоны востребованы в гидравлике шахтного оборудования, где важна стойкость к вибрациям и перепадам давления.
Современный сварной сильфон — это уже не просто упругая оболочка, а интеллектуальный компонент. Оснащённый датчиками деформации на основе напылённых тензорезисторов, он может в реальном времени передавать данные о своём состоянии в систему мониторинга по протоколам IoT. Это позволяет интегрировать его в концепцию Industry 4.0, осуществлять предиктивную диагностику узла, прогнозировать остаточный ресурс и предотвращать аварийные остановки сложных производственных линий с коботами.
Основная рекомендация по продлению срока службы сварного сильфона — обеспечение чистоты рабочей среды и соблюдение регламентированных параметров эксплуатации (давление, температура, ход). Регламентное обслуживание, как правило, сводится к визуальному контролю целостности гофров и проверке герметичности узла в сборе.
Сильфон является неразборным и неремонтопригодным элементом в классическом понимании. При износе или повреждении производится его замена на новый. Однако, для всего узла в целом (например, сильфонного компенсатора или датчика) может предусматриваться ремонтный комплект (ЗИП), включающий вспомогательные уплотнения и крепёжные элементы.
Для узлов, в составе которых работает сильфон сварной, ремонтный комплект (ЗИП) обычно включает вспомогательные элементы, обеспечивающие его корректную работу и крепление. Это могут быть уплотнительные кольца (монтажные втулки, прокладки), стопорные кольца, специальный крепёж (гайки, шайбы), а также защитные чехлы (гильзы) для предотвращения механических повреждений гофров. Для заказа оригинального ЗИПа необходимо указать полное обозначение основного изделия и его инвентарный номер.
1. Сильфон пластинчатый ЦТКА.304555.050 51х60х0,15 — меньший диаметр, большее количество гофр.
2. Сильфон сварной ЦТКА.304555.004 125х84х0,2 — увеличенный диаметр и рабочий ход.
3. Сильфон пластинчатый ЦТКА.304555.017 35х130х0,1 — малый диаметр, большая длина, для работы при давлении 0,2 МПа.
4. Сильфон сварной ЦТКА.304552.020 160х81х0,2 — максимальный рабочий ход ±180 мм.
5. Сильфон сварной ЦТКА.304552.009 78х15х0,2 — компактное исполнение с малым количеством гофр.
| Элемент кода | Значение |
|---|---|
| ЦТКА.304552.010-01 | Индекс изделия по конструкторской документации |
| 98 | Наружный диаметр, мм |
| 43 | Количество гофр |
| 0,2 | Толщина мембраны, мм |
Использование качественного сварного сильфона в составе ответственных систем — это прямая экономия. Вы получаете снижение простоев дорогостоящего оборудования благодаря увеличенному ресурсу и отказоустойчивости элемента. Точность характеристик минимизирует брак при калибровке приборов. В долгосрочной перспективе это приводит к снижению совокупной стоимости владения, улучшению показателей ROI и повышению надёжности всего технологического процесса.
Основные габариты сильфона сварного в спокойном состоянии: длина L = 92 мм, наружный диаметр Dн = 98 мм. Присоединение узла, в состав которого входит сильфон, зависит от конкретной конструкции аппарата (датчика, компенсатора) и обычно осуществляется через фланцы, резьбовые штуцеры или с помощью сварки. Внутренний диаметр сильфона (dв = 82,3 мм) определяет проходное сечение для рабочих сред или размер внутренних компонентов. Компактные размеры позволяют производить монтаж в ограниченном пространстве современных гидравлических и пневматических блоков.
Модель Сильфон сварной ЦТКА.304552.010-01 98х43х0,2 — упругий элемент из стали 12Х18Н10Т с рабочим ходом ±36 мм для прецизионных систем.
Модель Сильфон сварной ЦТКА.304552.010-01 98х43х0,2 с сертификатом соответствия — для применения в регулирующей аппаратуре специального назначения.
Сильфон сварной ЦТКА.304552.010-01 полностью адаптирован к эксплуатации в российских условиях. Он рассчитан на работу в широком климатическом диапазоне от суровых зим до жаркого лета. Совместим с распространёнными в РФ и СНГ рабочими жидкостями (индустриальные, турбинные масла), соответствующими ГОСТ. Конструкция обладает необходимой виброустойчивостью и надёжностью для работы на промышленных объектах и в системах ЖКХ.
Благодаря применению аустенитной нержавеющей стали 12Х18Н10Т, данный сварной сильфон сохраняет работоспособность в экстремальных условиях. Он выдерживает низкие температуры до –60°C без потери пластичности и высокие — до +350°C без существенной потери прочности. Материал коррозионностойкий, что позволяет использовать его с различными рабочими средами, включая жидкости по отечественным ГОСТ. Простая и надёжная конструкция допускает диагностику состояния визуально, без сложного оборудования.
Если бы на Марсе или Луне потребовалось создать герметичный подвижный узел для компенсации тепловых расширений в условиях глубокого вакуума, экстремальных температурных перепадов и космической радиации, наш сварной сильфон стал бы одним из ключевых кандидатов. Его герметичность, обеспеченная сваркой в среде аргона, стойкость материала и предсказуемая упругая характеристика были бы незаменимы для космических аппаратов и будущих станций.
Какой рабочий ход у сильфона сварного ЦТКА.304552.010-01?
Рабочий ход данного сильфона сварного составляет ±36 мм от нейтрального положения.
Из какого материала изготовлен сильфон?
Изделие изготовлено из нержавеющей коррозионностойкой стали марки 12Х18Н10Т по ГОСТ 5632-72.
Можно ли купить данный сильфон сварной с доставкой в наш город?
Да, мы организуем доставку оборудования по всей России и в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Отгрузка производится со складов в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Казани, Ростове-на-Дону.
Есть ли гарантия на сильфон сварной?
Да, на всю продукцию бренда Гидромаш предоставляется гарантия 12 месяцев при соблюдении условий эксплуатации, указанных в документации.
Выбирая сильфон сварной от компании Гидромаш, вы получаете качественное и надёжное оборудование, соответствующее требованиям российских и международных стандартов. Мы предлагаем возможность купить оригинальную продукцию с гарантией 12 месяцев. Обеспечиваем быструю отгрузку со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Наши логистические решения позволяют оперативно доставить заказ в любой регион России и страны СНГ. Чтобы уточнить цену и наличие, а также заказать нужное количество изделий, свяжитесь с нашими менеджерами через форму обратной связи или посетите раздел Контакты.
