Сварные пластинчатые измерительные сильфоны — это упругие чувствительные элементы, применяемые в составе приборов и агрегатов специальной техники. Конструкция таких сильфонов основана на последовательно сваренных кольцевых мембранах с помощью аргонодуговой сварки по внутреннему диаметру, что обеспечивает надёжность и долговечность соединения. Сварные пластинчатые измерительные сильфоны отличаются высоким ресурсом эксплуатации, значительным рабочим ходом и стабильной жесткостью, что делает их предпочтительными в сравнении с цельнотянутыми аналогами.
Данные изделия изготавливаются из коррозионностойких сталей, в основном — 12Х18Н10Т (аналог AISI 304) и 20Х13 (аналог AISI 420), соответствующих требованиям ГОСТ 5632-72. Это позволяет использовать сварные пластинчатые измерительные сильфоны в агрессивных средах, в условиях повышенной влажности и температурных колебаний.
Сварные пластинчатые измерительные сильфоны применяются в различных отраслях промышленности: машиностроении, приборостроении, энергетике, нефтегазовой сфере, а также в системах контроля и автоматики. Они используются как чувствительные элементы в измерительных приборах, датчиках давления, затворах, регуляторах и компенсаторах, где требуются высокая точность, надёжность и длительный срок службы.
Особенно востребованы сварные пластинчатые измерительные сильфоны в условиях, где необходима стабильность характеристик при многократных циклах сжатия-растяжения, а также при работе под избыточным давлением до 0,3 МПа.
Ниже представлена таблица основных технических параметров различных моделей сварных пластинчатых измерительных сильфонов. Все модели относятся к серии ЦТКА.304555 и ЦТКА.304552, а также включают сильфоны по техусловиям ТУВ. Параметры приведены в соответствии с паспортными данными.
| Обозначение, модель | Габаритная длина L, мм | Внутренний диаметр dв, мм | Рабочий ход, мм | Рабочее давление, МПа | Материал |
|---|---|---|---|---|---|
| ЦТКА.304555.004 125х84х0,2 | 126 | 107 | ±75 | — | 12Х18Н10Т |
| ЦТКА.304555.050 51х60х0,15 | 108 | 38,3 | ±50 | 0,3 | 12Х18Н10Т |
| ЦТКА.304552.010-01 98х43х0,2 | 92 | 82,3 | ±36 | — | 12Х18Н10Т |
| ЦТКА.304555.017 35х130х0,1 | 130 | 22 | ±70 | 0,2 | 20Х13 |
| ЦТКА.304555.005 28х112х0,2; 51х88х0,2 | 167 | 18 / 38,3 | ±100 | — | 12Х18Н10Т |
| ЦТКА.304555.011 160х39х0,2 | 146 | 100,3 | ±90 | 0,2 | 12Х18Н10Т |
| ЦТКА.304552.009 78х15х0,2 | 23,1 | 62,3 | — | — | 12Х18Н10Т |
| ЦТКА.304555.016;…-01 51х90х0,1 | 162 | 38,3 | ±65 | 0,3 | 20Х13 |
| ЦТКА.304555.015 29х120х0,1 | 156 | 18 | ±120 | 0,2 | 20Х13 |
| ЦТКА.304555.049 28х90х0,1 | 117 | 18 | ±60 | 0,2 | 12Х18Н10Т |
| ЦТКА.304552.020 160х81х0,2 | 307 | 100,3 | ±180 | 0,2 | 12Х18Н10Т |
| Ф085.944.012 ;-01 ТУВ 25-2472.0066-88 35х30х0,1 | 36 | 22 | — | — | 20Х13 |
Обозначение сильфонов по типу ЦТКА.304555.004 расшифровывается следующим образом: ЦТКА — разработчик (Центральная техническая конструкторская ассоциация), 304555 — индекс серии, 004 — порядковый номер модификации. Дополнительные размерные параметры (например, 125х84х0,2) указывают на наружный диаметр, длину и толщину стенки. Сварные пластинчатые измерительные сильфоны маркируются точно в соответствии с техническими чертежами и документацией.
Принцип действия сварных пластинчатых измерительных сильфонов основан на преобразовании линейного перемещения или изменения давления в упругое деформирование гофрированной структуры. При изменении давления или механическом воздействии сильфон сжимается или расширяется в осевом направлении, что позволяет точно измерять или передавать перемещение.
Температурный диапазон эксплуатации — от -60°C до +400°C в зависимости от материала. Сильфоны из стали 12Х18Н10Т устойчивы к коррозии и выдерживают длительную работу в агрессивных средах. Срок службы сварных пластинчатых измерительных сильфонов превышает 100 000 циклов при нормальных условиях эксплуатации.
Габаритные размеры сварных пластинчатых измерительных сильфонов варьируются от 23,1 мм до 307 мм по длине, а внутренний диаметр — от 18 мм до 107 мм. Присоединение осуществляется по внутреннему или наружному диаметру методом сварки, пайки или с помощью фланцев. Точные размеры указаны в таблице выше.

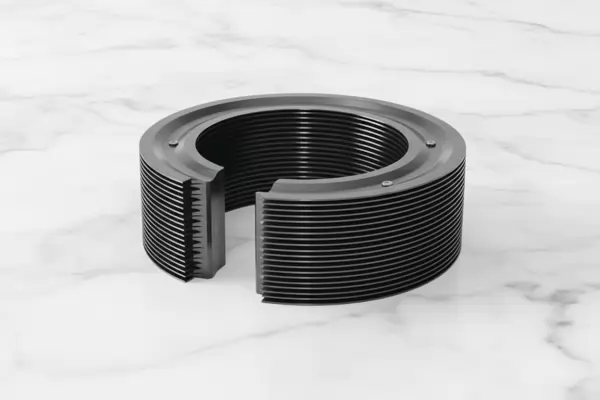

Изображение: Сварные пластинчатые измерительные сильфоны, вид с торца, присоединение по внутреннему диаметру, модель ЦТКА.304555.004

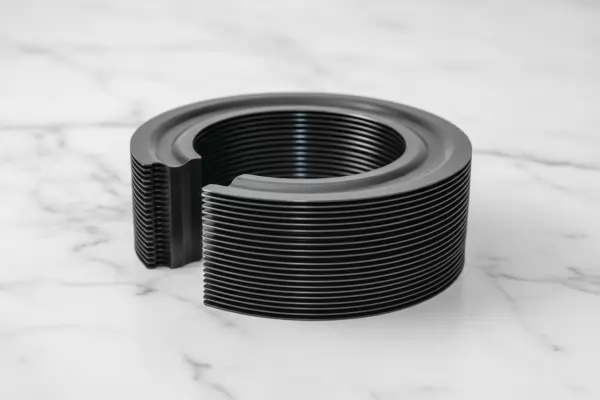

Изображение: Пластинчатый сильфон ЦТКА.304555.050, общий вид, вид сбоку, диаметр 51 мм
Сварные пластинчатые измерительные сильфоны применяются в следующем оборудовании: датчики давления и разрежения, автономные системы контроля, гидравлические компенсаторы, затворы трубопроводов, системы терморегулирования, приборы авиационной и космической техники. Их устанавливают в устройствах, где критичны точность, долговечность и герметичность.
| Модель | Длина, мм | Внутр. диаметр, мм | Масса (приблизительно), кг |
|---|---|---|---|
| ЦТКА.304555.004 | 126 | 107 | 0,85 |
| ЦТКА.304555.050 | 108 | 38,3 | 0,25 |
| ЦТКА.304552.010-01 | 92 | 82,3 | 0,45 |
| ЦТКА.304552.020 | 307 | 100,3 | 1,9 |
Код ТН ВЭД: 8481.80.000
Сварные пластинчатые измерительные сильфоны — неразборные изделия, ремонт не предусмотрен. При повреждении гофры (микротрещины, проплавление, коррозия) требуется замена всего узла. Типовые неисправности: потеря герметичности вследствие усталостного разрушения, механическое повреждение при монтаже, коррозия при эксплуатации в агрессивных средах без соблюдения температурного режима.
— Сильфон сварной ЦТКА.304555.004 125х84х0,2, шт. — 5
— Сильфон пластинчатый ЦТКА.304555.050 51х60х0,15, 12Х18Н10Т — 10 шт.
— Сильфон ЦТКА.304552.020 160х81х0,2, 307 мм — 2 шт.
— Аналог Ф085.944.012 по ТУВ — 1 шт.
Как выбрать нужную модель сварного пластинчатого измерительного сильфона?
Выбор модели зависит от требуемого рабочего хода, давления, температурных условий и габаритов посадочного места. Укажите обозначение или отправьте чертёж — подберём точный аналог.
Есть ли аналоги иностранных сильфонов?
Да, Гидромаш производит аналоги многих иностранных моделей. Возможна индивидуальная разработка по образцу или чертежу.
Какие сроки поставки и доставки по России?
Срок поставки — от 2 дней. Доставка осуществляется в Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону и другие города РФ.
Можно ли получить сертификаты и паспорт на сильфоны?
Да, все сварные пластинчатые измерительные сильфоны поставляются с технической документацией, сертификатами соответствия и паспортом изделия.
— Почему сварной пластинчатый измерительный сильфон не ходит в отпуск?
— Потому что даже в расслабленном состоянии он должен держать давление!
Заказывайте сварные пластинчатые измерительные сильфоны от производителя — поставки от Гидромаш напрямую из Екатеринбурга. Широкий ассортимент, индивидуальные решения, доставка по всей России. Более подробную информацию вы найдёте на сайте https://sd-tehno.ru/ или в разделе Контакты.
