Сильфон пластинчатый ЦТКА.304555.016;…-01 51х90х0,1

Сильфон пластинчатый ЦТКА.304555.016-01 51х90х0,1 — это сварной упругий чувствительный элемент, предназначенный для работы в составе изделий специальной техники. Его основное назначение — преобразование изменений давления или механического положения в точное перемещение или усилие. Ключевые преимущества данного сильфона пластинчатого — большой рабочий ход, высокий ресурс работы, стабильная жесткость и точность изготовления, что обеспечивает надёжность и долговечность в ответственных системах.

Сильфон пластинчатый ЦТКА.304555.016-01 — это высокоточный упругий элемент сварной конструкции, предназначенный для использования в качестве чувствительного компонента в сложных гидравлических, пневматических и измерительных системах специальной техники. Он обеспечивает надёжную передачу усилия и перемещения при воздействии давления или механической деформации.

Описание и назначение

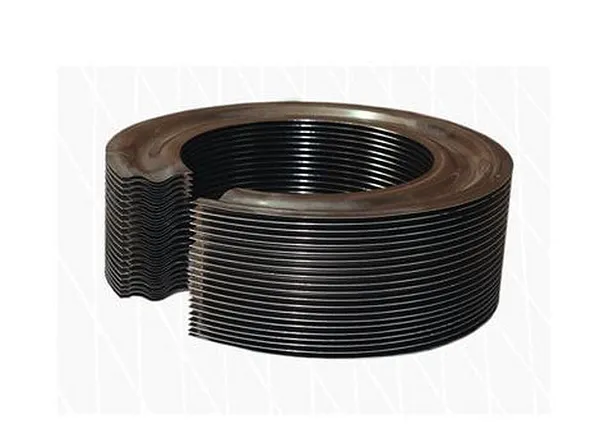

Сильфон пластинчатый представляет собой гофрированную оболочку, собранную из отдельных кольцевых мембран (пластин) заданного профиля, которые соединены между собой прецизионной аргонодуговой сваркой. Именно такая конструкция, в отличие от цельнотянутых аналогов, и обеспечивает исключительные характеристики данного сварного пластинчатого сильфона. Основное назначение — работа в составе датчиков, регуляторов, компенсаторов и других точных устройств, где требуется преобразование давления в линейное перемещение или компенсация температурных расширений.

Выбирая именно пластинчатый сильфон, инженеры получают элемент с предсказуемыми и стабильными упругими свойствами. Разброс жёсткости между отдельными экземплярами минимален, что критично для серийного производства сложной техники. Кроме того, сварная технология позволяет использовать более широкий спектр материалов, включая коррозионно-стойкие стали типа 20Х13, что расширяет область применения сильфона пластинчатого в агрессивных средах.

Ключевые технические особенности модели ЦТКА.304555.016-01 включают рабочий ход ±65 мм и номинальное рабочее давление 0.3 МПа. Эти параметры делают данный сильфон пластинчатый идеальным для систем, требующих значительного перемещения при умеренных давлениях. Его внутренний диаметр (dв) 38.3 мм и общая длина (L) 162 мм определяют габариты для интеграции в приборы специального назначения.

Вес, габариты, код ТН ВЭД, ГОСТ

Почему сварной сильфон похож на гармошку, но не играет музыку?

Пластинчатый сильфон, как и знаменитая гармошка, состоит из множества складок (гофров), которые сжимаются и разжимаются. Но если гармошка рождает музыку под давлением воздуха из мехов, то наш сильфон пластинчатый рождает точное механическое движение под давлением жидкости или газа. Его «песня» — это бесшумная и безотказная работа в сердце точного прибора на протяжении тысяч циклов.

Технические характеристики

Принцип работы

Принцип работы пластинчатого сильфона основан на упругой деформации его гофрированных стенок. При подаче избыточного давления внутрь герметичной оболочки или, наоборот, создания разрежения снаружи, сильфон стремится удлиниться или укоротиться. Каждая сварная пластина (гофр) работает как миниатюрная упругая мембрана, а их совокупность обеспечивает значительное суммарное перемещение (рабочий ход) при относительно низких давлениях.

Величина хода сильфона пластинчатого прямо пропорциональна приложенному давлению и количеству рабочих гофров. Жёсткость конструкции определяется толщиной пластин, их профилем и свойствами материала. Именно сварная технология позволяет добиться высокой точности этих параметров, что и отличает модель ЦТКА.304555.016-01. В эксплуатации ключевое внимание уделяется плавности нагружения и недопущению превышения максимального рабочего давления, чтобы избежать остаточной деформации или разрушения сварных швов.

В составе устройств специальной техники данный сильфон часто выступает как подвижный элемент, герметично отделяющий одну полость от другой, или как чувствительный элемент, передающий усилие на измерительную пружину или тензодатчик. Его надёжность напрямую влияет на точность и безопасность работы всей системы.

Не зажимайте сильфон в тисках!

Типичная ошибка при монтаже — попытка зажать корпус или фланцы пластинчатого сильфона в тисках для фиксации при пайке или сварке. Это практически гарантированно приводит к деформации тонкостенных гофров и нарушению их соосности. Правильный лайфхак: используйте специальную оправку, повторяющую внутренний диаметр сильфона, или фиксируйте его только за присоединительные патрубки, не затрагивая гофрированную часть.

Температурный режим и срок службы

Температурный диапазон работы сильфона пластинчатого ЦТКА.304555.016-01 определяется в первую очередь материалом пластин — нержавеющей сталью 20Х13. Рекомендованный рабочий интервал составляет от -60°C до +300°C. При более низких температурах возможна хладноломкость, а при более высоких — потеря упругих свойств и ускоренная ползучесть металла.

Температура и качество рабочей среды напрямую влияют на ресурс. Работа в номинальном температурном диапазоне и с чистыми, неагрессивными средами обеспечивает ресурс в сотни тысяч, а иногда и миллионы циклов сжатия-растяжения. Наличие абразивных частиц, агрессивных химикатов или постоянная работа на предельных давлениях и температурах сокращает срок службы. При правильной эксплуатации, с учётом штатных нагрузок, пластинчатый сильфон может служить в течение всего срока эксплуатации устройства, в которое он установлен.

Область применения

Сильфон пластинчатый ЦТКА.304555.016-01 находит применение в различных отраслях промышленности, где требуются точные и надёжные упругие элементы. В машиностроении и автомобильной промышленности он используется в системах автоматики, топливной аппаратуре и испытательных стендах. В нефтегазовой отрасли и химической промышленности — в качестве чувствительного элемента регуляторов давления и уровня, компенсаторов температурных расширений в трубопроводах.

В металлообработке и строительстве такие сильфоны могут быть частью гидравлических или пневматических приводов точного позиционирования. В ЖКХ они используются в узлах учёта тепловой энергии и регуляторах систем отопления. Таким образом, сильфон пластинчатый является ключевым компонентом для создания точных и безотказных систем управления в современной промышленности.

Современные технологии

Интеграция пластинчатого сильфона в современные автоматизированные системы открывает новые возможности. Его ход можно отслеживать с помощью линейного энкодера или LVDT-датчика, подключённого к ПЛК. Получаемые данные о положении в реальном времени позволяют реализовать прецизионный контур управления, например, в коллаборативных роботах (коботах) для дозирования или позиционирования. В рамках концепции Industry 4.0 сигнал от сильфона, преобразованный в цифровой вид, может передаваться по IoT-протоколам для удалённого мониторинга состояния оборудования и предиктивной диагностики: анализ динамики изменения жёсткости может предсказать усталость металла и необходимость плановой замены до выхода из строя.

Обслуживание и ремонт

Основной способ продлить срок службы сильфона пластинчатого — обеспечить ему штатные условия эксплуатации. Это включает в себя использование чистой и соответствующей техническим условиям рабочей среды, защиту от внешних механических повреждений, ударов и вибраций, не связанных с работой, а также соблюдение температурного режима. Периодический визуальный осмотр гофрированной части на предмет следов коррозии, вмятин или деформации поможет выявить проблемы на ранней стадии.

Наиболее уязвимым элементом являются сварные швы, соединяющие пластины. При длительной циклической нагрузке именно в этих зонах может возникнуть усталостная трещина. Сами пластины изнашиваются за счёт усталости металла. При обнаружении утечки или потери упругих свойств сильфон, как правило, подлежит замене, так как ремонт сварных швов без специального оборудования и с сохранением исходных характеристик часто невозможен.

Ремкомплект или ЗИП

Для пластинчатого сильфона сварной конструкции как единого цельного узла, отдельный ремкомплект не предусмотрен — при выходе из строя меняется изделие целиком. Однако для устройств, в состав которых он входит (регуляторы, датчики), может существовать ЗИП, включающий уплотнительные кольца или прокладки на присоединительных фланцах, крепёжные элементы (гайки, шайбы) и, собственно, сам сильфон как сменный модуль. Уточнить возможность заказа оригинального запасного сильфона ЦТКА.304555.016-01 можно у наших менеджеров.

Аналоги устройства

Конструктивно и функционально аналогами данного сильфона пластинчатого могут выступать другие модели сварных или цельнотянутых сильфонов с близкими характеристиками:

1. Сильфон сварной 51х120х0.1 — удлинённая версия с увеличенным рабочим ходом при том же диаметре.
2. Сильфон пластинчатый 38х90х0.15 — модель меньшего диаметра с более толстыми пластинами для более высокого давления.
3. Сильфон цельнотянутый 50х100 — бесшовная конструкция, как правило, с меньшим ходом, но часто более высокой частотной характеристикой.
4. Сильфон сварной из сплава ХН65МВ — исполнение для работы в особо агрессивных средах или при очень высоких температурах.
5. Сильфон с фланцевым присоединением по ГОСТ — вариант для интеграции в стандартизированные трубопроводные системы.

Условное обозначение

Экономические выгоды

Применение качественного пластинчатого сильфона ЦТКА.304555.016-01 приносит прямые экономические выгоды. Высокий и предсказуемый ресурс снижает частоту внеплановых замен и связанные с ними простои дорогостоящего оборудования. Стабильность характеристик (жесткости, хода) позволяет поддерживать точность технологических процессов, уменьшая процент брака. За счёт надёжной работы в составе систем автоматизации сокращается потребление энергии и расходных материалов. В итоге, инвестиции в оригинальный и долговечный элемент, такой как этот сильфон пластинчатый, быстро окупаются за счёт повышения общей эффективности производства и снижения затрат на обслуживание.

Изображения

Габаритные и присоединительные размеры

Основные габаритные размеры сильфона пластинчатого ЦТКА.304555.016-01 задаются его длиной в спокойном состоянии (L) 162 мм и наружным диаметром 51 мм. Тип присоединения, как правило, предполагает пайку, сварку или механическое крепление (например, с помощью хомутов) концевых участков (пяток) сильфона к ответным деталям устройства. Внутренний диаметр (dв) 38.3 мм является проходным для среды или определяет размер направляющей оправки.

Компактный наружный диаметр позволяет монтировать данный сильфон в стеснённых условиях приборных отсеков. Однако при расчёте монтажного пространства необходимо учитывать не только длину в спокойном состоянии, но и полный рабочий ход (±65 мм), чтобы исключить механический контакт гофрированной части с другими элементами конструкции в крайних положениях.

Примеры заказа

Модель Сильфон пластинчатый ЦТКА.304555.016-01 51х90х0,1 — стандартное исполнение из стали 20Х13, рабочий ход ±65 мм, давление 0.3 МПа.

Модель Сильфон пластинчатый ЦТКА.304555.016-02 51х90х0,1 — модификация с изменённым материалом пластин или со специальным защитным покрытием.

Модель Сильфон пластинчатый ЦТКА.304555.016-... 51х90х0,1 — исполнение с нестандартной длиной пяток под конкретный прибор.

Адаптация к российским условиям

Пластинчатый сильфон производства Гидромаш адаптирован для эксплуатации в сложных российских условиях. Он рассчитан на работу в широком диапазоне температур, характерных для континентального климата. Совместим с распространёнными отечественными гидравлическими маслами и рабочими жидкостями, соответствующими ГОСТ. Конструкция и материалы обеспечивают устойчивость к типовым промышленным загрязнениям и вибрациям. Это делает его готовым к применению на промышленных предприятиях, в системах ЖКХ и объектах специальной техники по всей территории России и стран СНГ.

Работа в экстремальных условиях

Сильфон пластинчатый ЦТКА.304555.016-01 способен сохранять работоспособность в ряде экстремальных условий. Использование нержавеющей стали 20Х13 позволяет применять его при температурах значительно ниже нуля, что актуально для оборудования, работающего на открытом воздухе. Совместимость с отечественными рабочими жидкостями по ГОСТ расширяет возможности его использования в полевых условиях, где качество сред может варьироваться.

В случае необходимости, диагностику состояния можно провести визуально и с помощью простых средств неразрушающего контроля (например, опрессовки воздухом). Замена сильфона, как модульного элемента, часто может быть выполнена силами квалифицированного персонала непосредственно на объекте, минимизируя время простоя оборудования.

Возможность работы на Марсе или Луне

Если вдруг понадобится оснастить марсоход или лунную станцию, пластинчатый сильфон оказался бы неплохим кандидатом для систем регулирования. Его сварная конструкция обеспечивает высокую герметичность, критичную в вакууме. Материал 20Х13 обладает достаточной стойкостью к температурным перепадам от лунной ночи (-170°C) до дня (+120°C), правда, в специальном исполнении. Низкое рабочее давление (0.3 МПа) легко реализуемо даже компактными космическими компрессорами. Так что, работая на Земле с многократным запасом прочности, этот сильфон теоретически мог бы «подышать» и в других мирах.

Часто задаваемые вопросы

В чем преимущество сварного пластинчатого сильфона перед цельнотянутым?
Сварной пластинчатый сильфон обладает большим рабочим ходом, более высоким ресурсом при циклических нагрузках, меньшим разбросом жесткости от изделия к изделию и позволяет использовать более широкий спектр материалов, включая специальные сплавы.

Какой рабочий ход и давление у модели ЦТКА.304555.016-01?
Данный сильфон пластинчатый имеет рабочий ход (перемещение) ±65 мм и рассчитан на рабочее давление до 0.3 МПа (около 3 атмосфер).

Возможна ли доставка в мой город?
Мы осуществляем доставку оборудования по всей России (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города) и в страны СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Сроки и стоимость уточняйте у менеджера.

Как заказать и какая гарантия?
Заказать сильфон пластинчатый можно через форму на сайте или по телефону. Мы предоставляем гарантию 12 месяцев на оригинальное оборудование от производителя Гидромаш.

Почему выбирают «Гидромаш»

Выбирая сильфон пластинчатый у нас, вы получаете оригинальное оборудование с гарантией производителя 12 месяцев. Мы обеспечиваем возможность быстрой отгрузки со складов в ключевых логистических центрах: Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани, что позволяет минимизировать сроки поставки. Наша компания организует оперативную доставку по всей территории России и в страны СНГ. Купить или заказать пластинчатый сильфон ЦТКА.304555.016-01 по конкурентной цене, с уверенностью в его качестве и происхождении от бренда Гидромаш — значит сделать выбор в пользу надёжности и стабильности ваших технических систем.
