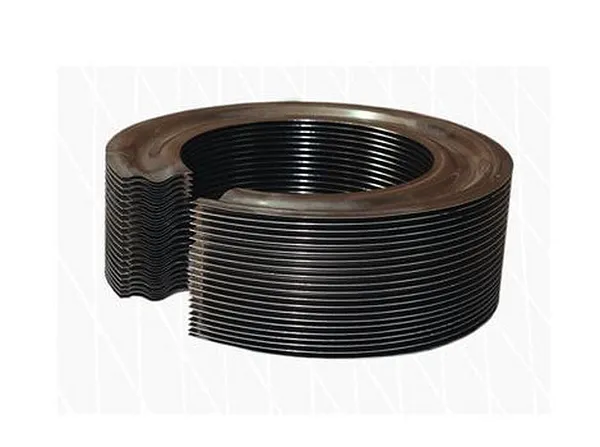

Пластинчатый аргонно-сварной сильфон ЦТКА.304555.005 — высоконадежный упругий чувствительный элемент для точных измерительных и компенсирующих систем. Изготавливается из нержавеющей стали, обеспечивая значительный рабочий ход, стабильную жесткость и долгий ресурс в составе специальной техники.
Сильфон пластинчатый ЦТКА.304555.005 представляет собой сварную гофрированную оболочку, состоящую из множества металлических мембран (пластин), соединенных между собой аргонодуговой сваркой. Это ключевой упругий элемент, преобразующий изменения давления, температуры или положения в пропорциональное механическое перемещение или усилие.
Данный сильфон пластинчатый ЦТКА.304555.005 выпускается в двух типоразмерах: 28х112х0,2 мм и 51х88х0,2 мм, что позволяет подобрать решение для систем с различными требованиями к габаритам и эффективной площади. Его основное назначение — работа в качестве чувствительного элемента в прецизионных приборах специальной техники, где требуется высокая точность, повторяемость и надежность.
По сравнению с цельнотянутыми аналогами, данный сварной пластинчатый сильфон обладает рядом существенных преимуществ: больший рабочий ход (±100 мм), повышенный рабочий ресурс за счет отсутствия усталостных напряжений в зоне сварного шва, меньший разброс значений жесткости от изделия к изделию, а также возможность использования более широкого спектра материалов, включая коррозионно-стойкие сплавы.
Приблизительная масса сильфона: 0,25–0,6 кг (в зависимости от исполнения). Габаритные размеры: общая длина (L) — 167 мм. Код ТН ВЭД: 8307 90 000 0 (прочие изделия из стали). Применяемый стандарт на материал: ГОСТ 5632-72 «Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные». Рабочая среда: инертные газы, воздух, неагрессивные жидкости и пары в зависимости от конструкции узла. Допустимое рабочее давление: до 0,3 МПа (3 кгс/см²). Рабочий диапазон температур: от –70°C до +400°C (определяется материалом уплотнений и сборки).
Представьте себе миниатюрную, невероятно прочную гармошку из нержавейки, которая «слышит» малейшие изменения давления или температуры. Она не играет музыку, а без устали и миллиметровой точности передает сигналы в ответ на малейшие воздействия. Вот так работает наш пластинчатый сильфон — как идеальный слухач для вашей сложной техники.
| Параметр | Значение для ЦТКА.304555.005 28х112х0,2 | Значение для ЦТКА.304555.005 51х88х0,2 |
|---|---|---|
| Обозначение | Сильфон пластинчатый ЦТКА.304555.005 28х112х0,2 | Сильфон пластинчатый ЦТКА.304555.005 51х88х0,2 |
| Длина сильфона (L), мм | 167 | 167 |
| Внутренний диаметр (dв), мм | 18 | 38.3 |
| Рабочий ход, мм | ±100 | ±100 |
| Рабочее давление, МПа | До 0.3 | До 0.3 |
| Марка материала | 12Х18Н10Т (нержавеющая сталь) | |
| Стандарт материала | ГОСТ 5632-72 | |
| Тип конструкции | Сварной пластинчатый (аргонодуговая сварка) | |
| Тип рабочей среды | Газы, пары, неагрессивные жидкости (в составе герметичного узла) | |
Принцип действия сильфона пластинчатого основан на упругой деформации его гофрированных стенок под воздействием разницы давлений (внутреннего и внешнего) или механического усилия. При увеличении давления внутри сильфона он стремится удлиниться (распрямиться), при уменьшении — сжаться. Это линейное перемещение торцевых фланцев или штока передается на измерительный механизм, исполнительный орган или используется для компенсации теплового расширения.
Конструкция сильфона пластинчатого ЦТКА.304555.005 радикально отличается от цельнотянутых моделей. Он собирается из отдельных плоских или предварительно штампованных колец-мембран, которые затем свариваются между собой по внутреннему и внешнему контуру. Это позволяет добиться практически идеальной геометрии каждой гофры и точно контролировать толщину стенки, что напрямую влияет на жесткость и рабочий ход.
При эксплуатации критически важно обеспечить чистоту рабочей среды, отсутствие механических перегрузок (ударов, боковых нагрузок) и соблюдение температурного режима. Давление в системе должно нарастать и спадать плавно, без гидроударов, которые могут привести к остаточной деформации или разрыву мембран.
Самая коварная ошибка — установка сильфона с перекосом или под напряжением. Даже небольшой перекос фланцев при затяжке крепежа создает неравномерную нагрузку на гофры, вызывая преждевременную усталость металла и сокращая ресурс в разы. «Сильфон пластинчатый» должен монтироваться абсолютно соосно и свободно, без изначального сжатия или растяжения, если это не предусмотрено конструкцией узла.
Сильфон пластинчатый ЦТКА.304555.005, изготовленный из стали 12Х18Н10Т, рассчитан на работу в широком температурном диапазоне. Корпус из нержавейки сохраняет свои упругие свойства при температурах от –70°C до +400°C, что делает устройство пригодным для эксплуатации как в условиях холода, так и в горячих средах.
Качество рабочей среды напрямую влияет на ресурс. Наличие абразивных частиц, агрессивных химических соединений или конденсата может вызвать коррозию или эрозию тонких мембран. При использовании в рекомендованных условиях (чистые неагрессивные среды, отсутствие вибраций на резонансных частотах) ресурс данного пластинчатого сильфона исчисляется сотнями тысяч и даже миллионами циклов «сжатие-растяжение».
Сильфон пластинчатый находит применение в различных отраслях промышленности, где требуются прецизионные измерения, компенсация или малые перемещения с усилием. В машиностроении и автомобильной промышленности он используется в системах автоматического управления, датчиках давления и положения. Нефтегазовая отрасль применяет его в контрольно-измерительных приборах и регуляторах. В металлообработке и химической промышленности сильфоны служат чувствительными элементами в оборудовании, работающем в агрессивных средах. Устройства также востребованы в строительстве (системы вентиляции и кондиционирования), ЖКХ (регулирующая арматура в тепловых сетях), а также в текстильной, деревообрабатывающей, горнодобывающей промышленности в составе различной контрольно-исполнительной аппаратуры.
Сильфон пластинчатый ЦТКА.304555.005 — это не только механический элемент. В современных автоматизированных комплексах его состояние и рабочий ход можно отслеживать дистанционно. Интеграция с ПЛК и системами IoT позволяет вести мониторинг герметичности и ресурса в режиме реального времени. В перспективе такие сильфоны, оснащенные микросенсорами, могут стать частью интеллектуальных контуров Industry 4.0, передавая данные для предиктивного обслуживания и предотвращая простои на критическом производстве.
Основной способ продлить срок службы сильфона пластинчатого — обеспечить ему правильные условия работы: чистую среду, отсутствие механических перегрузок и соблюдение температурного режима. Устройство не требует регулярного обслуживания, будучи установленным в герметичный узел.
Элементами, изнашивающимися в первую очередь, являются сами гофрированные мембраны при превышении допустимого давления или числа циклов. В случае потери герметичности или изменения рабочих характеристик сильфон, как правило, подлежит замене. Ремонт в условиях эксплуатации путем пайки или сварки не рекомендуется, так как это приведет к изменению жесткости и надежности.
Для данного сильфона пластинчатого отдельный ремонтный комплект не предусмотрен, так как он является неразборным сварным узлом. В состав потенциального ЗИПа для агрегата, в который он установлен, могут входить сменные уплотнительные прокладки для фланцевого соединения, крепежные элементы (болты, шайбы) и сам сильфон ЦТКА.304555.005 как готовое изделие на замену. Оригинальные запасные части доступны для заказа у производителя.
1. Сильфон сварной пластинчатый с внутренним диаметром 22 мм и рабочим ходом ±70 мм.
2. Сварной сильфон из стали 20Х13 с толщиной мембраны 0,1 мм и давлением до 0,2 МПа.
3. Пластинчатый сильфон с наружным диаметром 51 мм, количеством гофр 90.
4. Сильфон измерительный с увеличенным рабочим ходом ±180 мм для компенсаторов.
5. Сильфоны малого диаметра (до 35 мм) для компактных датчиков давления и уровня.
| Элемент кода | Расшифровка |
|---|---|
| ЦТКА | Код предприятия-изготовителя или тематики |
| 304555 | Номер конструкции сильфона |
| 005 | Порядковый номер исполнения (модель) |
| 28х112х0,2 | Первый типоразмер: Внутренний диаметр (28 мм) х Количество гофр (112) х Толщина мембраны (0,2 мм) |
| 51х88х0,2 | Второй типоразмер: Внутренний диаметр (51 мм) х Количество гофр (88) х Толщина мембраны (0,2 мм) |
Применение надежного сильфона пластинчатого ЦТКА.304555.005 в вашем оборудовании напрямую влияет на экономику производства. Высокий ресурс снижает частоту замен и связанные с ними простои. Стабильность характеристик (жесткости, хода) повышает точность и повторяемость процессов, сокращая процент брака. Использование коррозионно-стойкого материала избавляет от затрат на дополнительную защиту и замену вышедших из строя элементов в агрессивных средах, обеспечивая быструю окупаемость (ROI).
Основной габаритный размер сильфона пластинчатого ЦТКА.304555.005 — длина в спокойном (нейтральном) состоянии, которая составляет 167 мм для обоих исполнений. Конструктивно сильфон имеет торцевые элементы (фланцы, патрубки или штуцеры), предназначенные для присоединения к корпусу прибора или трубопроводу.
Тип присоединения обычно фланцевый или под приварку, конкретные размеры и тип уплотнения определяются конструкторской документацией на узел, в который устанавливается сильфон. При монтаже в ограниченном пространстве необходимо учитывать не только длину, но и пространство, необходимое для свободного перемещения сильфона в пределах его рабочего хода (±100 мм).
Модель Сильфон пластинчатый ЦТКА.304555.005 28х112х0,2 — сильфон для датчика уровня с внутренним диаметром 18 мм и ходом ±100 мм.
Модель Сильфон пластинчатый ЦТКА.304555.005 51х88х0,2 — сильфон для компенсатора теплового расширения с внутренним диаметром 38,3 мм.
Данный сильфон пластинчатый отлично адаптирован к суровым условиям эксплуатации в России и странах СНГ. Конструкция из стали 12Х18Н10Т устойчива к коррозии при использовании с отечественными рабочими средами. Устройство рассчитано на работу в широком диапазоне температур, характерном для наших климатических зон, и на сохранение работоспособности при возможных перепадах давления в системах ЖКХ и промышленных предприятиях. Это надежный элемент, готовый к долгой службе на отечественных объектах.
Сильфон пластинчатый ЦТКА.304555.005 способен сохранять работоспособность при отрицательных температурах до –70°C, что позволяет использовать его в наружных установках в северных регионах. Хромоникелевая сталь обеспечивает стойкость к окислению при повышенных температурах.
Важным преимуществом является возможность работы с совместимыми отечественными рабочими жидкостями и газами. В случае необходимости, диагностика целостности сильфона может быть проведена визуально или путем проверки герметичности узла, доступными в полевых условиях методами.
Если бы инженерам понадобился сильфон пластинчатый для марсианской станции, наша модель ЦТКА.304555.005 была бы в числе первых кандидатов. Нержавеющая сталь устойчива к космическому вакууму и низким температурам. Надежная сварная конструкция гарантирует герметичность в условиях перепадов давления. А его высочайшая точность и долгий ресурс критически важны для автономной работы вдали от Земли. Мы, конечно, не обещаем межпланетных поставок, но запас прочности, достаточный для подобных условий, в наших изделиях заложен.
В какой срок можно купить и получить сильфон пластинчатый ЦТКА.304555.005?
Мы организуем оперативную отгрузку. Вы можете заказать сильфон пластинчатый прямо сейчас. Актуальную цену и сроки доставки в ваш город (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие) уточняйте у менеджеров.
Как подобрать аналог сильфона пластинчатого?
Для подбора аналога необходимы ключевые параметры: внутренний и наружный диаметры, длина, рабочий ход, максимальное давление и материал. Наши специалисты помогут подобрать подходящую модель из каталога или предложат изготовление по вашим чертежам.
Какая гарантия на пластинчатые сильфоны?
На весь ассортимент, включая сильфон пластинчатый ЦТКА.304555.005, предоставляется гарантия от производителя сроком 12 месяцев при соблюдении условий эксплуатации, указанных в паспорте.
Осуществляете ли вы доставку за пределы России?
Да, мы осуществляем поставки оборудования, такого как сильфон пластинчатый, не только по всей России, но и в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан.
Выбирая Гидромаш, вы получаете надежного поставщика промышленных компонентов. Мы предлагаем купить оригинальный сильфон пластинчатый ЦТКА.304555.005 с полным пакетом документов и гарантией в 12 месяцев. Наша логистика обеспечивает возможность быстрой отгрузки со складов в ключевых городах: Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Мы оперативно доставляем заказы по всей России и в страны СНГ. Чтобы узнать точную цену и наличие, свяжитесь с нами — мы поможем подобрать оборудование и оформить заказ.
