Сильфон сварной ЦТКА.304552.009 78х15х0,2

Сильфон сварной ЦТКА.304552.009 78х15х0,2 — это высокоточный упругий чувствительный элемент, изготавливаемый из нержавеющей стали 12Х18Н10Т методом аргонодуговой сварки. Устройство отличается большим рабочим ходом, повышенным ресурсом и минимальным разбросом жесткости. Идеально подходит для применения в составе прецизионной специальной техники, приборов и механизмов, где требуется высокая чувствительность и надёжность.

Описание и назначение

Сильфон сварной представляет собой гофрированную металлическую оболочку, собранную из отдельных кольцевых гофров (мембран) заданного профиля, которые последовательно соединяются между собой методом аргонодуговой сварки. Эта технология, в отличие от производства цельнотянутых (бесшовных) сильфонов, не предполагает пластической деформации исходного материала, что позволяет использовать широкий спектр сплавов и обеспечивает более высокую точность поддержания толщины стенки.

Ключевым назначением сильфона сварного ЦТКА.304552.009 78х15х0,2 является работа в качестве чувствительного элемента в сложных приборах и системах специальной техники. Он преобразует изменение давления, температуры или механического усилия в пропорциональное осевое перемещение. Благодаря своим конструктивным преимуществам, сварной сильфон обеспечивает больший рабочий ход и повышенный ресурс по циклам сжатия-растяжения по сравнению с аналогами.

Выбор именно сильфона сварного пластинчатого обусловлен возможностью точного подбора необходимой эффективной площади и диаметра под конкретную задачу. Исключительная геометрическая стабильность и предсказуемость упругих характеристик делают данный сварной сильфон незаменимым компонентом в высоконадёжных гидравлических, пневматических и измерительных системах.

Вес, габариты, код ТН ВЭД, ГОСТ

Сильфон, который всегда в тонусе

Пока обычные пружины устают от постоянной работы, наш сварной сильфон, подобно профессиональному спортсмену, держит форму и сохраняет упругость на протяжении тысяч циклов. Его гофры — это мышцы, которые не знают усталости, обеспечивая точный «ход» в ответ на малейшее изменение «нагрузки».

Технические характеристики

Принцип работы

Принцип работы сильфона сварного основан на изменении его осевой длины под воздействием внешнего или внутреннего давления. При подаче давления внутрь герметичной оболочки сильфона или приложении внешнего усилия к его торцам, гофрированные стенки растягиваются или сжимаются, создавая линейное перемещение. Этот рабочий ход является величиной, прямо пропорциональной приложенному давлению, что и позволяет использовать сильфон в качестве чувствительного элемента.

Каждый сварной гофр работает как упругая мембрана, а их последовательное соединение суммирует ход, обеспечивая значительное перемещение даже при небольших изменениях давления. Жесткость и чувствительность сильфона сварного определяются количеством гофров, их профилем, толщиной стенки и свойствами материала. Отсутствие пластической деформации при производстве гарантирует стабильность этих характеристик от образца к образцу.

При эксплуатации критически важно избегать превышения максимально допустимого давления и работы за пределами рабочего хода, что может привести к остаточной деформации или разрушению сварных швов. Высокая точность и ресурс сильфона сварного полностью раскрываются при работе в чистой, неагрессивной среде.

Секрет долгой службы сильфона

Самая частая ошибка — считать сильфон сварной обычной гибкой трубкой и подвергать его экстремальным перегибам или скручиванию. Лайфхак от инженеров: для максимального ресурса сильфон должен работать строго по оси, без боковых нагрузок, а монтаж следует проводить, обеспечивая соосность присоединительных элементов.

Температурный режим и срок службы

Сильфон сварной из нержавеющей стали 12Х18Н10Т, такой как ЦТКА.304552.009, рассчитан на работу в широком температурном диапазоне. Типичный рабочий интервал составляет от –60°C до +300°C, при этом упругие свойства сохраняются стабильными. Работа при температурах, близких к граничным, требует учёта изменения модуля упругости материала.

Качество рабочей среды напрямую влияет на ресурс. Абразивные частицы или агрессивные химические среды, не соответствующие стойкости нержавеющей стали, могут вызвать эрозию, коррозию и усталостное разрушение. При правильной эксплуатации в штатных условиях сварной сильфон отрабатывает десятки и сотни тысяч полных рабочих циклов. Типовой расчетный срок службы в составе корректно спроектированного оборудования измеряется годами.

Область применения

Сильфоны сварные находят применение в самых требовательных отраслях промышленности, где необходима высокая точность и надёжность. В машиностроении и автомобильной промышленности они используются в системах автоматического управления, регулирования и в качестве демпфирующих элементов. В нефтегазовой и химической промышленности сварные сильфоны служат чувствительными элементами в датчиках давления, уровня и расходомеров, работающих в агрессивных средах. В металлообработке и деревообработке они входят в состав прецизионных следящих приводов станков с ЧПУ.

В строительстве и ЖКХ сильфоны сварные применяются в системах контроля и регулирования инженерных сетей. В текстильной промышленности они могут использоваться в системах поддержания заданного натяжения материалов. Таким образом, сильфон сварной является ключевым компонентом для создания интеллектуальных и надёжных промышленных систем.

Современные технологии

Сегодняшний сильфон сварной — это не просто упругий элемент. Он становится частью цифрового контура Industry 4.0. Интеграция с датчиками положения и давления позволяет встроить его в систему мониторинга состояния оборудования на основе IoT. PLC (Программируемый Логический Контроллер) может в реальном времени отслеживать рабочий ход и жёсткость сильфона, прогнозируя необходимость технического обслуживания по цифровым «отпечаткам» усталости — это шаг к предиктивной, а не реактивной диагностике.

Обслуживание и ремонт

Основная задача обслуживания сварного сильфона — обеспечение чистоты рабочей среды и герметичности присоединительных узлов. Периодический визуальный осмотр позволяет выявить признаки коррозии, вмятин или повреждений гофров. Для продления срока службы критически важно избегать механических ударов, вибраций, не предусмотренных конструкцией, и работы в режиме, близком к пределу текучести материала.

Износ сильфона сварного проявляется в изменении его жёсткости и появлении остаточных деформаций после снятия нагрузки. В большинстве случаев сильфон является неремонтопригодным элементом — при выходе из строя требуется его полная замена. Профилактическое обслуживание заключается в контроле параметров системы, в которую он встроен, и своевременной замене уплотнений на присоединительных фланцах или штуцерах.

Ремкомплект или ЗИП

Так как сильфон сварной представляет собой цельное сварное изделие, его ремонт путём замены отдельных гофров в полевых условиях невозможен. Поэтому ремонтный комплект (ЗИП) для узла, в составе которого используется сильфон, как правило, включает сам сильфон в сборе. Дополнительно в ЗИП могут входить уплотнительные элементы (кольцевые прокладки, уплотнительные кольца из фторкаучука или EPDM), крепёжные элементы (гайки, шайбы), а также защитные чехлы, если они предусмотрены конструкцией. Заказать оригинальный комплект ЗИП можно при оформлении покупки основного изделия.

Аналоги устройства

1. Сильфон цельнотянутый (бесшовный) из нержавеющей стали с аналогичными габаритными размерами.
2. Сварной сильфон с увеличенным количеством гофров (например, 78х20х0.2) для большего рабочего хода.
3. Сильфон сварной из сплава на основе никеля (например, Инконель) для работы в высокотемпературных или особо агрессивных средах.
4. Пружинно-сильфонный узел, где упругость обеспечивается совместной работой сильфона и винтовой пружины.
5. Мембранный сильфонный блок с торцевыми фланцами под приварку для интеграции в трубопроводные системы.

Условное обозначение

Экономические выгоды

Использование надёжного сварного сильфона — это прямая инвестиция в бесперебойность производства. Снижение внеплановых простоев оборудования из-за выхода из строя чувствительных элементов, экономия на частых заменах менее долговечных аналогов, рост общего ресурса технологических линий — всё это улучшает показатели ROI. Точность и стабильность сильфона сварного минимизируют брак продукции, обеспечивая быструю окупаемость ваших вложений.

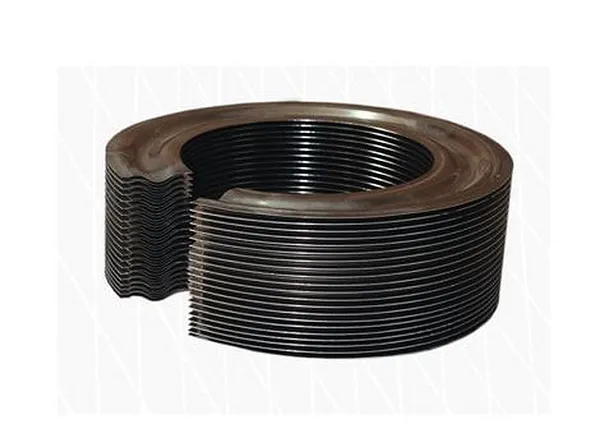

Изображения

Габаритные и присоединительные размеры

Основные габаритные размеры сильфона сварного ЦТКА.304552.009: наружный диаметр — 78 мм, длина в несжатом состоянии — 23.1 мм. Внутренний диаметр свободного пространства составляет 62.3 мм. Конструкция сильфона, как правило, предусматривает присоединительные элементы на торцах: это могут быть приварные фланцы, резьбовые штуцеры или ровные цилиндрические поверхности для пайки или сварки в узел. Конкретный тип и размеры присоединения определяются чертежом на узел, в который встраивается сильфон. Компактные размеры позволяют осуществлять монтаж даже в условиях ограниченного пространства.

Примеры заказа

Модель ЦТКА.304552.009 — сильфон сварной с наружным диаметром 78 мм, с 15 гофрами толщиной 0.2 мм из стали 12Х18Н10Т.

Модель ЦТКА.304552.009-01 — модификация сильфона сварного с иным типом торцевого присоединения или защитным покрытием.

Модель ЦТКА.304555.004 125х84х0,2 — сильфон сварной с наружным диаметром 125 мм, 84 гофрами, длиной 126 мм для решения задач, требующих большого рабочего хода.

Адаптация к российским условиям

Особенностью наших сильфонов сварных является их адаптация к реалиям промышленности России и стран СНГ. Это означает конструктивную устойчивость к широким суточным и сезонным колебаниям температуры, совместимость с наиболее распространёнными рабочими жидкостями и маслами, соответствующими отечественным ГОСТ, и способность сохранять работоспособность в условиях неидеального качества воздуха (повышенная влажность, запылённость). Готовность к эксплуатации на объектах от Крайнего Севера до южных регионов — наше конкурентное преимущество.

Работа в экстремальных условиях

Сильфон сварной из нержавеющей аустенитной стали серии 12Х18Н10Т сохраняет пластичность и упругость при температурах до –60°C, что позволяет использовать его в арктическом и северном исполнении. Он совместим с отечественными рабочими жидкостями (индустриальные масла И-20А, И-30А, И-40А по ГОСТ, антифризы). При этом следует учитывать, что работа в экстремальных условиях требует повышенного внимания к качеству сварных соединений и монтажа. Для диагностики в полевых условиях достаточно визуального осмотра и проверки герметичности, а при наличии повреждений рекомендуется замена узла в сборе.

Возможность работы на Марсе или Луне

Если бы потребовалось создать систему регулирования давления для марсохода или лунной станции, сильфон сварной стал бы одним из главных кандидатов. Его герметичность, обеспечиваемая аргонодуговой сваркой, способна противостоять глубокому вакууму космоса. Материал 12Х18Н10Т выдержал бы экстремальные перепады температур от марсианской ночи к дню, а упругая характеристика осталась бы предсказуемой даже в условиях низкой гравитации. Это устройство, чей запас прочности рассчитан на земные реалии, с лёгкостью справилось бы и с внеземными задачами.

Часто задаваемые вопросы

Какие среды совместимы с сильфоном из стали 12Х18Н10Т?
Сильфон сварной совместим с нейтральными газами (воздух, азот), инертными газами, водой, водяным паром (ограниченно), большинством минеральных и синтетических масел, а также со слабоагрессивными жидкостями. Для работы с сильными кислотами, щелочами или хлорсодержащими средами требуются специальные сплавы.

Как осуществляется доставка сильфонов в наш город?
Мы организуем доставку по всей России и странам СНГ. Основные логистические хабы для быстрой отправки расположены в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Казани и Ростове-на-Дону. Доставка в страны СНГ (Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан) также осуществляется в кратчайшие сроки.

Какой срок службы у сварного сильфона?
Срок службы определяется условиями эксплуатации: рабочим давлением, температурой, частотой циклов и чистотой среды. При штатной эксплуатации в рекомендованных условиях ресурс может составлять от 100 000 до нескольких миллионов циклов, что на практике соответствует нескольким годам непрерывной работы.

Можно ли заказать сильфон с нестандартными параметрами?
Да, компания «Гидромаш» рассматривает возможность производства сильфонов сварных под заказ с изменёнными диаметрами, количеством гофров или из специальных материалов (сплавы никеля, титана). Для оформления индивидуального запроса свяжитесь с нашими техническими специалистами.

Почему выбирают «Гидромаш»

Решив купить сильфон сварной ЦТКА.304552.009 78х15х0,2, вы получаете оригинальное изделие от производителя Гидромаш с гарантией 12 месяцев на отсутствие заводских дефектов. Заказать необходимое гидрооборудование можно прямо сейчас. Мы обеспечиваем возможность быстрой отгрузки с наших собственных складов в ключевых городах: Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Это значит, что цена включает в себя не только качественный продукт, но и оперативность поставки. Мы организуем быструю и надёжную доставку в любой регион России и страны СНГ. Наша цель — сделать процесс приобретения надёжного промышленного оборудования простым и выгодным для вас.
