Сильфон сварной ЦТКА.304555.004 125х84х0,2

Сильфон сварной ЦТКА.304555.004 — это высоконадёжный гофрированный упругий элемент, выполненный по технологии аргонодуговой сварки. Он предназначен для использования в ответственных узлах гидравлических и пневматических систем специальной техники, обеспечивая герметичность и компенсацию перемещений.

Описание и назначение

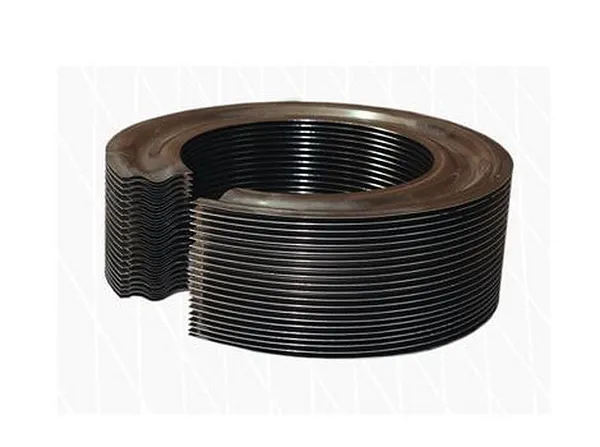

Сварной сильфон модели ЦТКА.304555.004 125х84х0,2 представляет собой упругую гофрированную оболочку, собранную из отдельных кольцевых мембран заданного профиля, соединённых между собой аргонодуговой сваркой. Основная функция данного изделия — работа в качестве чувствительного элемента в составе исполнительных механизмов, предохранительных устройств, датчиков давления и уровня, а также компенсаторов.

Ключевым преимуществом, за которое заслуживает уважение этот сварной сильфон, является значительный рабочий ход ±75 мм при диаметре 125 мм и высочайший ресурс цикличности работы. По сравнению с цельнотянутыми аналогами данный тип сильфонов демонстрирует меньший разброс жёсткости, что обеспечивает более стабильные и предсказуемые характеристики в составе устройства.

Выбор модели сварного сильфона ЦТКА.304555.004 обусловлен её безупречной технологической точностью: толщина стенок и геометрия гофров выдерживается с минимальными допусками, что критически важно для точной настройки и стабильной работы системы. Применение в производстве материала марки 12Х18Н10Т (нержавеющая сталь), соответствующего ГОСТ 5632-72, гарантирует коррозионную стойкость и возможность эксплуатации в средах с повышенной агрессивностью.

Вес, габариты, код ТН ВЭД, ГОСТ

Шутка для инженера

Если бы не нужен был такой точный рабочий ход и надёжность, можно было бы взять гармонь. Но для специальной техники требуется проверенный сильфон сварной от «Гидромаш».

Технические характеристики

Принцип работы

Принцип действия сварного сильфона основан на его упругой деформации под воздействием внешнего давления или механического усилия. Гофрированная конструкция позволяет ему совершать значительные осевые перемещения (рабочий ход) при минимальном сопротивлении. При изменении давления в системе внутри или снаружи оболочки гофры сильфона сжимаются или растягиваются, преобразуя энергию давления в линейное перемещение.

Качество сварного шва и точность геометрии каждой пластины определяют равномерность распределения нагрузки и отсутствие зон локального перенапряжения. Это напрямую влияет на максимально допустимое давление, герметичность и ресурс изделия. Применение данного сильфона сварного в качестве чувствительного элемента подразумевает, что его перемещение пропорционально измеряемому параметру (давлению, перепаду уровней), что используется в системах автоматики и защиты.

Типичная ошибка при монтаже

Частая ошибка — чрезмерное затягивание присоединительных резьбовых или фланцевых соединений, приводящее к перекосу и защемлению торцов сильфона. Это вызывает снижение рабочего хода, неравномерную нагрузку на гофры и преждевременное разрушение. Ключ к долгой службе — соблюдение допусков на соосность и момента затяжки, указанных в паспорте изделия.

Температурный режим и срок службы

Температурный диапазон эксплуатации сварного сильфона определяется в первую очередь материалом его изготовления — нержавеющей сталью марки 12Х18Н10Т. Он сохраняет свои упругие свойства и прочность в диапазоне от -60°C до +300°C, что позволяет применять его в большинстве промышленных условий.

Срок службы изделия напрямую зависит от качества рабочей среды (отсутствие абразивных частиц, коррозионная совместимость) и амплитуды рабочих циклов. При правильной эксплуатации в штатном режиме ресурс данного сильфона может составлять сотни тысяч циклов деформации. Для продления срока службы критически важно предотвращать вибрационные и ударные нагрузки, выходящие за рамки предусмотренных технических условий.

Область применения

Сварной сильфон находит применение в самых разных отраслях промышленности благодаря своей универсальности и надёжности. В машиностроении и автомобильной промышленности он используется в системах турбокомпрессоров, в автоматических сцеплениях, в качестве уплотнительных элементов. Нефтегазовая отрасль и химическая промышленность применяют его в регуляторах давления, отсечных клапанах и датчиках уровня агрессивных сред. В металлообработке и текстильной промышленности сильфоны входят в состав систем автоматического регулирования параметров технологических процессов.

Особенно востребован сильфон сварной в составе изделий специальной техники, где требуются компактность, высокая точность перемещения и устойчивость к экстремальным условиям. Устройства для строительства и ЖКХ, такие как регуляторы перепада давления в тепловых сетях, также активно используют данный компонент.

Современные технологии

Интеграция чувствительных элементов на основе сварного сильфона в функционал «умных» фабрик (Industry 4.0) открывает новые возможности. Данные с таких элементов могут передаваться на ПЛК для предиктивной аналитики, прогнозирования износа и оптимизации работы всей линии. В коллаборативных роботах (коботах) подобные сильфоны могут использоваться для создания систем тактильной обратной связи или точного позиционирования захватов, повышая безопасность и точность операций.

Обслуживание и ремонт

Основное правило обслуживания сварного сильфона — регулярный визуальный контроль на предмет механических повреждений гофров, следов коррозии или деформаций. Рекомендуется периодическая проверка герметичности системы, в состав которой он входит. Продлить срок службы помогает поддержание чистоты рабочей среды, фильтрация от механических примесей и предотвращение гидроударов.

Наиболее уязвимыми элементами являются уплотнительные элементы на торцах, если они предусмотрены конструкцией узла, а также сами сварные соединения гофров при воздействии циклических нагрузок, превышающих расчётные. При появлении признаков утечки или снижения упругости требуется замена элемента.

Ремкомплект или ЗИП

Для данного типа изделия оригинальный заводской ЗИП (запасные части и принадлежности) чаще всего включает комплекты торцевых уплотнений или прокладок, если сильфон поставляется в сборе с монтажными фланцами или резьбовыми втулками. «Пыльники» или защитные чехлы для работы в условиях сильного загрязнения также могут входить в ремкомплект. На складе компании «Гидромаш» всегда можно заказать оригинальные запасные части и ремкомплекты для обеспечения быстрого восстановления работоспособности оборудования.

Аналоги устройства

• Сильфон пластинчатый цельнотянутый с рабочим ходом ±50 мм.
• Сильфон сварной малого диаметра (28-50 мм) для компактных приборов.
• Сильфон с повышенным рабочим давлением (до 1,0 МПа).
• Сильфон с материалом гофров из фосфористой бронзы для особых сред.
• Сильфон с увеличенным количеством гофр (более 100) для максимального хода.

Условное обозначение

Экономические выгоды

Применение надёжного сварного сильфона напрямую влияет на экономику эксплуатации оборудования. Снижение вероятности аварийной остановки из-за отказа чувствительного элемента минимизирует простои дорогостоящей техники. Высокая точность и стабильность характеристик обеспечивают экономию энергии за счёт оптимального управления процессом. Увеличенный ресурс циклической работы и ремонтопригодность снижают расходы на частую замену, улучшая общий показатель ROI (окупаемости инвестиций) для всего агрегата.

Изображения

Габаритные и присоединительные размеры

Основные габаритные размеры сильфона сварного модели ЦТКА.304555.004: наружный диаметр – 125 мм, общая длина в нейтральном (спокойном) состоянии – 126 мм. Внутренний проходной диаметр составляет 107 мм. Тип присоединения (крепления) сильфона в устройстве определяется конструкцией конкретного изделия и может осуществляться через приварные торцевые кольца, резьбовые патрубки или фланцевые соединения.

При монтаже в ограниченном пространстве необходимо учитывать не только габаритные размеры в сжатом и растянутом состоянии (±75 мм от нейтральной длины), но и требование к свободному пространству для деформации гофров без риска их задевания или локального повреждения. Подбор типа присоединения следует выполнять в соответствии с заводской документацией на конечное устройство.

Примеры заказа

Модель Сильфон сварной ЦТКА.304555.004 125х84х0,2 — упругий элемент из нержавеющей стали с рабочим ходом ±75 мм для компенсатора.

Модель Сильфон сварной ЦТКА.304555.004 125х84х0,2 с исполнением под приварку — для датчика давления специального назначения.

Модель Сильфон сварной ЦТКА.304555.004 125х84х0,2 с дополнительным контролем качества сварных швов — для применения в системах с высокими требованиями к безопасности.

Адаптация к российским условиям

Данный сварной сильфон успешно адаптирован для эксплуатации в российском промышленном климате. Он сохраняет работоспособность в широком диапазоне температур от сибирских морозов до летней жары. Высокая коррозионная стойкость материала 12Х18Н10Т обеспечивает совместимость с российскими индустриальными маслами и смазками, производимыми по ГОСТ. Конструктивная прочность и проверенная технология аргонодуговой сварки позволяют ему работать в условиях не всегда стабильного качества электропитания на старых промышленных объектах. Устройство готово к применению на предприятиях ЖКХ и в различных отраслях промышленности РФ и стран СНГ.

Работа в экстремальных условиях

Сильфон сварной из нержавеющей стали 12Х18Н10Т демонстрирует устойчивость к работе в экстремальных условиях. Его можно эксплуатировать при температурах окружающей среды от -40°C до +250°C, что покрывает большинство климатических зон. Он совместим с отечественными рабочими жидкостями, такими как масла АМГ-10, ВМГЗ и их аналоги по ГОСТ.

В случае необходимости, диагностика состояния сильфона (визуальный осмотр на предмет повреждений гофров, проверка герметичности) может быть проведена в полевых условиях без применения сложного оборудования. При соблюдении технологии сварки возможен и ремонт узла с его использованием на месте.

Возможность работы на Марсе или Луне

Если бы речь шла об оборудовании для лунной базы, сварной сильфон из нержавеющей стали был бы отличным кандидатом. Его герметичность, проверенная аргонодуговой сваркой, критически важна в вакууме. Способность работать в широком температурном диапазоне пригодилась бы для лунных «дней» и «ночей». А запас прочности, заданный высоким ресурсом работы в сотни тысяч циклов, был бы кстати в условиях, когда доставка нового оборудования с Земли занимает месяцы. Конечно, пришлось бы доработать материал для защиты от космической радиации и лунной пыли — но сам принцип действия доказал бы свою надёжность.

Часто задаваемые вопросы

Сколько стоит сильфон сварной ЦТКА.304555.004 и где его можно купить?
Актуальную цену на сильфон сварной ЦТКА.304555.004 можно получить, запросив коммерческое предложение у менеджеров компании «Гидромаш». Купить изделие можно с возможностью отгрузки со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске или Казани.

Какой срок доставки сильфона в мой город?
Мы осуществляем быструю доставку по всей России и странам СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Срок зависит от региона и выбранного способа транспортировки.

Предоставляется ли гарантия на сильфон?
Да, на оригинальный сварной сильфон от компании «Гидромаш» предоставляется гарантия 12 месяцев при соблюдении условий эксплуатации, указанных в паспорте изделия.

Можно ли заказать сильфон с нестандартными параметрами?
Компания «Гидромаш» оказывает услуги по производству упругих элементов по индивидуальным чертежам и техническим заданиям заказчика. Для обсуждения возможности изготовления сильфона сварного с особыми характеристиками свяжитесь с нашими инженерами.
