| Давление, Мпа | 0,2 |

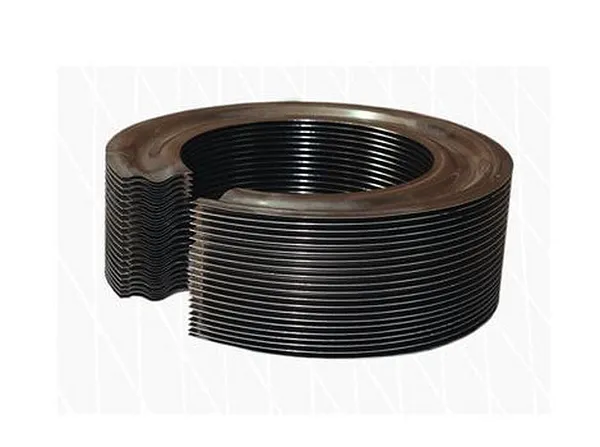

Сильфон сварной ЦТКА.304555.011 160х39х0,2 — это упругий чувствительный элемент, изготовленный из нержавеющей стали, предназначенный для работы в составе изделий специальной техники. Благодаря сварной конструкции из отдельных мембран он обеспечивает большой рабочий ход, высокий ресурс и стабильную жесткость. Купить этот сильфон сварной — значит получить надежный компонент для точных гидравлических и пневматических систем.
Сильфон сварной ЦТКА.304555.011 160х39х0,2 представляет собой гофрированную оболочку, собранную из отдельных кольцевых мембран толщиной 0,2 мм, соединенных аргонодуговой сваркой. Такая технология, в отличие от цельнотянутой, позволяет добиться минимального разброса параметров и использовать материалы, не подверженные деформации, например, нержавеющую сталь 12Х18Н10Т.
Основное назначение сварного сильфона — работать в качестве упругого чувствительного элемента в приборах и системах, где требуется точное преобразование давления в перемещение или компенсация температурных расширений. Он решает задачи демпфирования, уплотнения, измерения и компенсации в условиях переменных нагрузок.
По сравнению с цельнотянутыми аналогами, сварной сильфон ЦТКА.304555.011 обладает рядом преимуществ: увеличенный рабочий ход (±90 мм), высокая циклическая стойкость, точное соответствие заданной жесткости и возможность работы при низком давлении (0,2 МПа). Эти характеристики делают его предпочтительным выбором для ответственных применений.
Масса: уточняйте у менеджера (зависит от конфигурации и материала).
Габаритные размеры: длина (L) 146 мм, внутренний диаметр (dв) 100,3 мм. Наружный диаметр 160 мм, количество гофр 39.
Код ТН ВЭД: уточняйте у менеджера для точного определения.
Применимые стандарты: ГОСТ 5632-72 (нержавеющие стали и сплавы коррозионно-стойкие, жаропрочные и жаростойкие). Технология изготовления соответствует требованиям к сварочным работам.
Рабочая среда: масла, гидравлические жидкости, вода, инертные газы и другие неагрессивные среды.
Допустимое рабочее давление: 0,2 МПа (2 бар).
Диапазон рабочих температур: от -60°C до +300°C (для материала 12Х18Н10Т).
Если бы музыкальные инструменты работали в гидравлических системах, сильфон сварной ЦТКА.304555.011 был бы аккордеоном — таким же гибким, надежным и способным на большие «ходы» без потери тональности (читай — жесткости).
| Параметр | Значение для ЦТКА.304555.011 |
|---|---|
| Тип | Сварной пластинчатый сильфон |
| Наружный диаметр, мм | 160 |
| Количество гофр | 39 |
| Толщина мембраны, мм | 0,2 |
| Длина в спокойном состоянии (L), мм | 146 |
| Внутренний диаметр (dв), мм | 100,3 |
| Рабочий ход, мм | ±90 |
| Рабочее давление, МПа (бар) | 0,2 (2) |
| Марка материала | 12Х18Н10Т (нержавеющая сталь) |
| Стандарт материала | ГОСТ 5632-72 |
| Тип рабочей среды | Неагрессивные жидкости и газы (масло, вода, воздух) |
| Диапазон рабочих температур, °C | -60 … +300 |
| Тип подключения | Под сварку или механическое крепление (уточняйте исполнение) |
| Масса (приблизительно), кг | ~0,5 (уточняйте) |
Сильфон сварной работает по принципу упругой деформации гофрированной оболочки под действием разности давлений или механического усилия. Когда давление внутри сильфона изменяется относительно внешнего, его гофры сжимаются или растягиваются, создавая линейное перемещение. Это перемещение пропорционально приложенному давлению и определяется жесткостью сильфона.
В сварном сильфоне ЦТКА.304555.011 каждая гофра представляет собой отдельную кольцевую мембрану, что позволяет равномерно распределить нагрузку и увеличить ход. При повышении давления свыше рабочего (0,2 МПа) может произойти остаточная деформация, поэтому важно соблюдать паспортные параметры.
Ключевые элементы, обеспечивающие функцию — это сварные швы, соединяющие мембраны, и материал 12Х18Н10Т, который гарантирует коррозионную стойкость и усталостную прочность. При эксплуатации необходимо следить за чистотой рабочей среды и отсутствием перекосов при монтаже.
Никогда не сваривайте сильфон сварной ЦТКА.304555.011 непосредственно к трубопроводу без использования специальных переходников или фланцев — локальный перегрев может «отпустить» материал мембран и нарушить герметичность. Всегда используйте предусмотренные конструкцией методы крепления.
Рабочий температурный диапазон сварного сильфона из стали 12Х18Н10Т составляет от -60°C до +300°C. В этих пределах материал сохраняет свои упругие свойства и коррозионную стойкость. При температурах ниже -60°C возможно охрупчивание, выше +300°C — снижение прочности.
На ресурс сильфона напрямую влияют не только температура, но и чистота рабочей среды. Абразивные частицы или агрессивные химические соединения ускоряют износ. При правильной эксплуатации в номинальном режиме сильфон сварной ЦТКА.304555.011 отрабатывает более 10 000 циклов без снижения характеристик.
Типовой срок службы при соблюдении условий достигает 5-7 лет, но может быть продлен за счет регулярного обслуживания и контроля параметров системы.
Сильфон сварной ЦТКА.304555.011 160х39х0,2 находит применение в различных отраслях промышленности: машиностроение (в качестве демпфера или компенсатора в станочных гидросистемах), автомобильная промышленность (в пневмоподвесках и системах контроля давления), горнодобывающая промышленность (в датчиках и исполнительных механизмах горного оборудования), нефтегазовая отрасль (в измерительных приборах и запорной арматуре), металлообработка, деревообработка, химическая промышленность (для агрессивных сред с соответствующим материалом), текстильная промышленность, строительство (в системах вентиляции и кондиционирования), ЖКХ (в теплосетях для компенсации теплового расширения).
В этих отраслях сильфон используется для точного измерения давления, компенсации температурных деформаций трубопроводов, уплотнения подвижных соединений и создания упругих элементов в автоматических регуляторах.
Сильфон сварной ЦТКА.304555.011 совместим с концепцией Industry 4.0: его ход и давление могут контролироваться датчиками, подключенными к ПЛК, а данные — передаваться в IoT-платформы для предиктивной аналитики. Встраивание в коботированные комплексы позволяет автоматизировать регулировку и диагностику, уменьшая человеческий фактор и повышая общую эффективность линии.
Чтобы продлить срок службы сильфона, необходимо регулярно проверять герметичность соединений, отсутствие коррозии и механических повреждений. Рекомендуется визуальный осмотр после каждых 500 часов работы в интенсивном режиме.
Быстрее всего изнашиваются сварные швы в крайних гофрах, так как они испытывают максимальную деформацию. Также со временем может снижаться упругость материала из-за усталости.
Ремонт сварного сильфона в полевых условиях практически невозможен — при потере герметичности требуется замена. Однако профилактическое обслуживание, включающее очистку от загрязнений и контроль рабочих параметров, значительно отсрочит момент выхода из строя.
Для сильфона сварного ЦТКА.304555.011 типовой ремонтный комплект включает запасные уплотнительные прокладки (если предусмотрены конструкцией), крепежные элементы (гайки, шайбы) и, в некоторых случаях, дополнительные мембраны для замены. Быстроизнашиваемыми деталями являются сами гофры, но их замена требует специализированного оборудования и навыков сварки.
Оригинальный ЗИП можно заказать через менеджеров компании, указав точное обозначение устройства. Рекомендуется иметь ремкомплект на складе для минимизации простоев.
1. Сильфон сварной с наружным диаметром 125 мм, количеством гофр 84 и толщиной мембраны 0,2 мм (аналог по рабочему ходу ±75 мм).
2. Сильфон пластинчатый диаметром 51 мм, 60 гофр, толщиной 0,15 мм для давления 0,3 МПа.
3. Сильфон сварной диаметром 98 мм, 43 гофры, толщиной 0,2 мм с рабочим ходом ±36 мм.
4. Сильфон пластинчатый диаметром 35 мм, 130 гофр, толщиной 0,1 мм для давления 0,2 МПа.
5. Сильфон сварной диаметром 160 мм, 81 гофра, толщиой 0,2 мм с увеличенным ходом ±180 мм.
| Элемент кода | Значение |
|---|---|
| ЦТКА.304555.011 | Индекс модели по документации предприятия-изготовителя |
| 160 | Наружный диаметр сильфона, мм |
| 39 | Количество гофр |
| 0,2 | Толщина мембраны (стенки гофра), мм |
Дополнительно в технических данных указываются: L=146 мм (длина), dв=100,3 мм (внутренний диаметр), рабочий ход ±90 мм, давление 0,2 МПа, материал 12Х18Н10Т.
Использование сильфона сварного ЦТКА.304555.011 ведет к снижению простоев благодаря высокой надежности, экономии энергии за счет точного регулирования, росту ресурса всего оборудования и улучшению окупаемости (ROI). Его стабильные характеристики уменьшают брак в производстве, а длительный срок службы сокращает частоту замен.
Габаритные размеры сильфона: общая длина 146 мм, наружный диаметр 160 мм. Внутренний диаметр 100,3 мм позволяет установку на вал или трубку соответствующего размера.
Тип присоединения: как правило, торцы сильфона предназначены для приварки к фланцам или другим элементам конструкции. Возможно также механическое крепление с помощью хомутов или резьбовых соединений, если это предусмотрено исполнением.
При монтаже в ограниченном пространстве необходимо учитывать, что для полного хода (±90 мм) требуется свободное пространство по длине не менее 146+90=236 мм.
Модель СС-160-39-0,2 — сильфон сварной с наружным диаметром 160 мм, 39 гофрами, толщиной 0,2 мм (аналог ЦТКА.304555.011).
Модель СС-125-84-0,2 — сильфон сварной с наружным диаметром 125 мм, 84 гофрами, толщиной 0,2 мм.
Модель СП-51-60-0,15 — сильфон пластинчатый с диаметром 51 мм, 60 гофрами, толщиной 0,15 мм.
Сильфон сварной ЦТКА.304555.011 адаптирован для работы в широком температурном диапазоне, характерном для России, совместим с отечественными маслами по ГОСТ, устойчив к нестабильному качеству электропитания (в системах с электронным управлением) и готов к эксплуатации на объектах ЖКХ и в промышленности РФ и стран СНГ.
Сильфон сохраняет работоспособность при температурах до -40°C и кратковременно до -60°C, что позволяет использовать его в северных регионах. Он совместим с отечественными рабочими жидкостями по ГОСТ и может работать в условиях повышенной вибрации и запыленности.
Ремонт и диагностика в полевых условиях ограничены, но при наличии запасного сильфона замена может быть произведена силами обученного персонала. Для этого рекомендуется иметь специальный инструмент для демонтажа и сварки.
Теоретически сильфон сварной ЦТКА.304555.011 мог бы работать на Марсе или Луне при условии размещения в герметичном контейнере с земной атмосферой, так как его материал выдерживает низкие температуры космоса, а конструкция рассчитана на перепады давления. Его надёжность и запас прочности делают его кандидатом для использования в механизмах марсоходов или лунных баз.
Какой рабочий ход у сильфона сварного ЦТКА.304555.011?
Рабочий ход составляет ±90 мм от нейтрального положения.
Какое давление выдерживает сильфон?
Рабочее давление — 0,2 МПа (2 бар). Превышение может привести к остаточной деформации.
Возможна ли доставка в мой город?
Доставка осуществляется по всей России и в страны СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Отгрузка возможна со складов в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Казани, Ростове-на-Дону.
Даете ли вы гарантию на сильфон сварной?
Да, гарантия на оборудование бренда Гидромаш составляет 12 месяцев с момента отгрузки.
Выбирая сильфон сварной ЦТКА.304555.011 у нас, вы получаете оригинальное оборудование с гарантией 12 месяцев. Мы предлагаем возможность быстрой отгрузки со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Доставка по России и странам СНГ осуществляется в кратчайшие сроки. Чтобы купить сильфон сварной по выгодной цене, свяжитесь с менеджерами для уточнения наличия и условий заказа. Бренд: Гидромаш.
