Сильфон сварной ЦТКА.304552.020 160х81х0,2

Сильфон сварной ЦТКА.304552.020 160х81х0,2 — это высоконадёжный упругий чувствительный элемент, используемый в приборостроении и специальной технике. Изготовленный из нержавеющей стали методом аргонодуговой сварки, он обеспечивает значительный рабочий ход, стабильную жесткость и длительный ресурс даже в сложных эксплуатационных условиях.

Описание и назначение

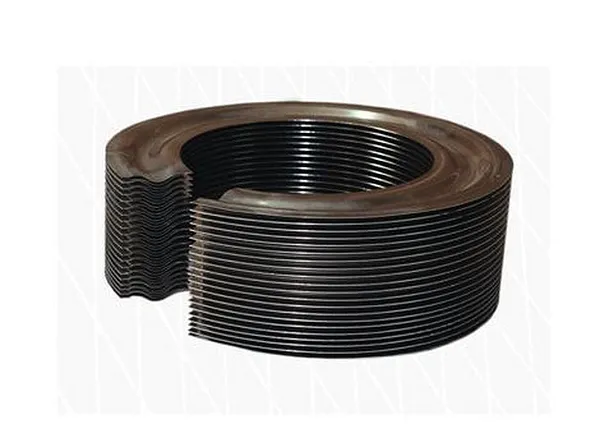

Сильфон сварной ЦТКА.304552.020 160х81х0,2 представляет собой гофрированную металлическую оболочку, состоящую из 81 сварной мембраны (гофра) толщиной 0,2 мм. Наружный диаметр изделия составляет 160 мм. Основное назначение этого сильфона сварного — работа в качестве упругого чувствительного элемента в системах измерения, компенсации, герметизации и передачи усилий в составе контрольно-измерительных приборов и специальных агрегатов.

В отличие от цельнотянутых аналогов, сварной пластинчатый сильфон характеризуется рядом ключевых преимуществ. Он обладает значительно большим рабочим ходом, что расширяет область его применения. Технология сварки обеспечивает минимальный разброс характеристик жёсткости от изделия к изделию, что критически важно для прецизионных систем. Материал — сталь марки 12Х18Н10Т (аналог AISI 321) — гарантирует коррозионную стойкость и работу в широком диапазоне температур.

Выбирая для покупки именно сильфон сварной ЦТКА.304552.020, вы получаете элемент с проверенной конструкцией, предназначенный для длительной и безотказной службы при номинальном рабочем давлении 0,2 МПа. Его надёжность делает данный сильфон востребованным в ответственных узлах, где важна стабильность параметров на протяжении всего срока эксплуатации.

Вес, габариты, код ТН ВЭД, ГОСТ

Гофрированная защита с миллиметровой точностью

Он может быть невидимым внутри сложного прибора, но сильфон сварной ЦТКА.304552.020 работает как идеальное дыхательное «лёгкое» системы — тихо, надёжно и с точностью до микрона, компенсируя то, что для остальных деталей кажется неразрешимой проблемой.

Технические характеристики

Принцип работы

Принцип действия сильфона сварного основан на упругой деформации его гофрированных стенок под действием внешнего давления (или вакуума) либо механической нагрузки. Каждый гофр, по сути, является пружинящим элементом. При подаче давления внутрь или снаружи сильфона сварного ЦТКА.304552.020 происходит его сжатие или растяжение соответственно. Величина хода (перемещения) торцов сильфона пропорциональна приложенному усилию или разности давлений.

Ключевым преимуществом сварной конструкции является линейность характеристики «усилие-ход» и её повторяемость. Это достигается за счёт точного контроля толщины каждой сварной мембраны (0,2 мм) и равномерности распределения напряжения по всем 81 гофрам. Чем больше гофр и чем тоньше мембрана, тем больше рабочий ход и ниже жёсткость изделия, что подтверждает конструкция данной модели.

Данный сильфон сварной выполняет три основные функции: преобразование давления в перемещение (или наоборот), компенсация температурных расширений и вибраций в трубопроводах, а также герметизация подвижных соединений. При эксплуатации важно не превышать максимальное рабочее давление в 0,2 МПа и следить за чистотой рабочей среды, чтобы избежать механических повреждений тонких стенок.

Секрет долгой службы — в подготовке места

Типичная ошибка — монтаж сильфона сварного внатяг или с перекосом между фланцами. Даже небольшие боковые усилия или скручивание при затяжке резьбы ведут к преждевременному усталостному разрушению гофров. Всегда проверяйте соосность узла перед фиксацией.

Температурный режим и срок службы

Сильфон сварной ЦТКА.304552.020 160х81х0,2 рассчитан на работу в широком температурном диапазоне от –60°C до +300°C. Нержавеющая сталь 12Х18Н10Т сохраняет свои упругие и прочностные характеристики на всём этом интервале, что позволяет использовать изделие как в условиях арктического холода, так и в горячих цехах.

Качество рабочей среды напрямую влияет на ресурс. Применение чистых, неагрессивных сред (воздух, инертные газы, гидравлические масла по ГОСТ) гарантирует максимальный срок службы. Наличие абразивных частиц или конденсата агрессивных веществ может привести к коррозионному растрескиванию или эрозии. При соблюдении условий эксплуатации по давлению и чистоте среды, а также при отсутствии механических перегрузок, ресурс сильфона сварного может превышать 10 000 циклов «сжатие-растяжение».

Область применения

Сильфон сварной пластинчатый находит применение в широком спектре отраслей промышленности благодаря своим компенсирующим и чувствительным свойствам. В машиностроении и автомобильной промышленности он используется в системах автоматических коробок передач и тормозных системах. В нефтегазовой отрасли и химической промышленности — в качестве чувствительного элемента регуляторов давления и уровнемеров, работающих с агрессивными средами.

В строительстве и ЖКХ сильфоны применяются в тепловых узлах для компенсации теплового расширения трубопроводов. В металло- и деревообработке они могут быть частью пневмо- и гидросистем станков с ЧПУ. Сильфон сварной ЦТКА.304552.020, благодаря своей конструкции и материалу, эффективно выполняет роль демпфера, герметизатора или датчика перемещения в сложных условиях эксплуатации специализированной техники.

Современные технологии

Сегодня сильфон сварной перестал быть просто механической деталью. Оснащённый тензодатчиками, он становится интеллектуальным узлом в рамках Industry 4.0. Данные о его деформации в реальном времени могут передаваться на ПЛК, позволяя осуществлять предиктивную диагностику всего оборудования, прогнозировать замену элемента до выхода из строя и интегрировать работу коботов в техпроцессы с высочайшим требованием к точности позиционирования и силового воздействия.

Обслуживание и ремонт

Для продления срока службы сильфона сварного ЦТКА.304552.020 рекомендуется проводить регулярный визуальный контроль целостности гофров. Чаще всего изнашиваются крайние гофры, подверженные максимальной деформации. Основная задача обслуживания — поддержание чистоты рабочей среды с помощью фильтров и избегание пиковых давлений, превышающих 0,2 МПа.

Сам сильфон сварной, являясь неразборным элементом, ремонту не подлежит. При потере герметичности или изменении характеристик требуется его замена. Профилактика сводится к обеспечению правильных условий монтажа (соосность, отсутствие скручивающих моментов) и использованию регламентированных рабочих сред.

Ремкомплект или ЗИП

Ввиду монолитной сварной конструкции сильфона сварного пластинчатого ремонтный комплект как таковой отсутствует. Однако для корректной замены и монтажа может потребоваться сопутствующий ЗИП. Это прежде всего уплотнительные прокладки или кольца для присоединительных фланцев/штуцеров. Также рекомендуется иметь запасной крепёж (болты, гайки, шайбы). Оригинальные монтажные комплекты и аналогичное оборудование от бренда Гидромаш можно заказать отдельно, что гарантирует герметичность и надёжность узла после замены.

Аналоги устройства

Среди функциональных аналогов и вариантов исполнения можно выделить следующие типы сильфонов, отличающиеся от модели ЦТКА.304552.020 по ключевым параметрам:

1. Сильфон сварной с наружным диаметром 125 мм, 84 гофра, рабочий ход ±75 мм.
2. Сильфон пластинчатый малого диаметра (35 мм) с увеличенной длиной (130 мм) и рабочим ходом ±70 мм.
3. Сильфон сварной с внутренним диаметром 62,3 мм и малой общей длиной 23,1 мм.
4. Сильфон пластинчатый на рабочее давление 0,3 МПа с внутренним диаметром 38,3 мм.
5. Сильфон сварной с аналогичным внутренним диаметром (100,3 мм), но с меньшим количеством гофров (39) и ходом ±90 мм.

Условное обозначение

Экономические выгоды

Внедрение надёжного сильфона сварного ЦТКА.304552.020 напрямую влияет на экономику производства. Он снижает простои дорогостоящего оборудования за счёт увеличенного ресурса, минимизирует риск брака из-за стабильности характеристик в КИП и способствует экономии энергии в системах регулирования. Рост коэффициента готовности оборудования (uptime) и увеличенный срок службы обеспечивают быстрое достижение положительного возврата на инвестиции (ROI).

Изображения

Габаритные и присоединительные размеры

Основные габаритные размеры сильфона сварного ЦТКА.304552.020: общая длина в свободном состоянии — 307 мм, наружный диаметр по гофрам — 160 мм. Присоединительные торцы часто выполняются в виде плоских фланцев с отверстиями под крепёж либо в виде приварных патрубков с внутренним диаметром 100,3 мм. Конкретный тип присоединения зависит от исполнения и уточняется при заказе.

При монтаже в ограниченном пространстве необходимо учитывать не только длину изделия, но и требуемый рабочий ход (±180 мм), для которого должно быть предусмотрено соответствующее свободное пространство без риска контакта с соседними элементами конструкции.

Примеры заказа

Модель Сильфон сварной ЦТКА.304552.020-01 160х81х0,2 — исполнение с приваренными ниппелями для пайки.

Модель Сильфон сварной ЦТКА.304552.020-02 160х81х0,2 — исполнение с фланцами под болтовое соединение.

Модель Сильфон сварной ЦТКА.304552.020 160х81х0,2 — базовое исполнение, согласно конструкторской документации.

Адаптация к российским условиям

Данный сильфон сварной из стали 12Х18Н10Т изначально спроектирован с учётом российских реалий. Он сохраняет работоспособность при температурах до –60°C, что актуально для северных регионов, и до +300°C для горячих цехов. Совместим с широким спектром отечественных рабочих жидкостей и масел, соответствующих ГОСТ. Его конструкция и материалы делают его готовым к долговременной и надёжной эксплуатации на промышленных объектах и в системах ЖКХ по всей территории России и стран СНГ.

Работа в экстремальных условиях

Сильфон сварной ЦТКА.304552.020 160х81х0,2 способен работать в экстремальных средах: при температурах от –60°C, характерных для Крайнего Севера, и в условиях повышенной влажности. Нержавеющая сталь 12Х18Н10Т устойчива ко многим видам коррозии, что позволяет использовать изделие с отечественными гидравлическими жидкостями и техническими маслами, отвечающими требованиям ГОСТ. Прочная сварная конструкция устойчива к вибрациям, а ремонтопригодность узла в целом обеспечивается возможностью замены элемента в полевых или цеховых условиях.

Возможность работы на Марсе или Луне

Если говорить о гипотетическом применении, то сильфон сварной ЦТКА.304552.020 потребовал бы лишь доработки по материалу уплотнений для сверхнизких температур и вакуума Луны или Марса. Его принцип работы, основанный на упругой деформации, остался бы неизменным. Способность работать в условиях низкого атмосферного давления и при экстремальных температурных перепадах лишь подчёркивает запас прочности и надёжности, заложенный в эту, казалось бы, простую, но высокотехнологичную деталь.

Часто задаваемые вопросы

Почему выбирают «Гидромаш»

Выбирая Гидромаш, вы получаете возможность купить оригинальный сильфон сварной ЦТКА.304552.020 160х81х0,2 напрямую от поставщика с полной гарантией 12 месяцев. Наша логистика позволяет организовать быструю отгрузку со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске или Казани. Мы обеспечиваем оперативную доставку по всей России и в страны СНГ. Чтобы узнать актуальную цену, наличие на складе и заказать нужное количество, обратитесь к нашим менеджерам — они оперативно подготовят для вас коммерческое предложение.
