| Давление, Мпа | 16 |
| Мощность, кВт / обороты | 37 / 1500 · АИР 200M4 |
| Вес, кг | 13,5 |

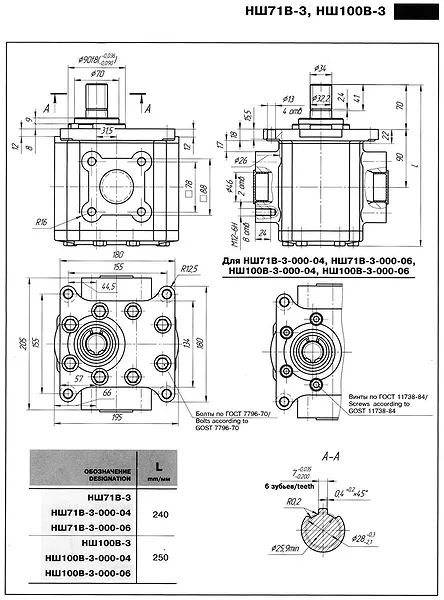

Насос НШ71В-3 — шестерённый насос серии НШ с шестернями внешнего зацепления с рабочим объёмом 71 см³ за оборот вала. Номинальное давление на выходе — 16 МПа (160 бар), поэтому насос рассчитан на гидросистемы среднего давления. Дальше — параметры из паспорта, арифметика по ним и практические замечания по установке этого насоса.
| Параметр | Значение |
|---|---|
| Модель | НШ71В-3 |
| Рабочий объём, см³ | 71 |
| Номинальное давление на выходе, МПа | 16 |
| Номинальная частота вращения, об/мин | 1500 |
| Мощность, кВт | 37 |
| Масса, кг | 13,5 |
| Максимальное давление на выходе, МПа | 21 |
| Максимальное давление на входе, МПа | 0,15 |
Подача шестерённого насоса растёт почти прямо пропорционально оборотам вала. Геометрическая подача без учёта утечек: 71 л/мин на 1000 об/мин, 106,5 л/мин на 1500 об/мин, 213 л/мин на 3000 об/мин. Чтобы оценить время заполнения бака, делите его объём на подачу и добавьте запас на заполнение магистралей. Реальная подача всегда ниже геометрической: часть масла перетекает через торцевые зазоры и зазоры по вершинам зубьев.
Номинальное давление 16 МПа — это 160 бар или около 163 кгс/см². Мощность привода складывается из гидравлической мощности потока и потерь в насосе, поэтому берите двигатель с запасом. Предохранительный клапан настраивают не выше номинального давления 160 бар: превышение перегружает привод и шестерни.
По номинальным параметрам для сборки с двигателем на 1500 об/мин подходит АИР 200M4 мощностью 37 кВт. Паспортные обороты 1500 об/мин получают напрямую от вала двигателя или через ремённую и зубчатую передачу. Не ставьте двигатель «в обрез»: пуск на холодном масле и скачки давления дают пиковую нагрузку заметно выше расчётной.
| Символ | Расшифровка |
|---|---|
| НШ | Насос шестеренный |
| 71 | Условный размер (рабочий объем 71 см³) |
| В | Исполнение для вязких жидкостей |
| -3 | Модификация с повышенной герметичностью |
Жидкость забирается в камеру всасывания, где зубья расходятся, и переносится по периферии корпуса к нагнетательному каналу. У нагнетательного канала зубья снова сходятся и выталкивают масло; именно зазоры между торцами шестерён и крышками определяют внутренние утечки. Разрежение на входе ограничивает максимальные обороты: слишком высокая скорость приводит к кавитации и шуму.
Типовые задачи для НШ71В-3 — привод гидрораспределителей и цилиндров на тракторах, автокранах и самосвалах, а также питание вспомогательных контуров. Рабочая жидкость — минеральное гидравлическое масло; вязкость и температуру проверяйте по документации на изделие.
Установите Насос НШ71В-3 так, чтобы всасывающая линия была короткой и без лишних поворотов — разрежение на входе тогда минимальное. Соосность валов проверяют индикатором; перекос нагружает подшипники насоса сильнее, чем рабочее давление. Первые часы работы контролируйте температуру корпуса и уровень масла: нагрев и пена говорят о подсосе воздуха.
Для НШ71В-3 главные враги — абразив в масле, перегрев и подсос воздуха на всасывании. Замену фильтрующих элементов планируют по перепаду давления, а не по календарю: засорённый всасывающий фильтр гасит подачу и вызывает шум. Изношенные уплотнения заменяют вместе с проверкой торцевых зазоров шестерён; при заметном износе корпуса насос меняют целиком.
Нередко насос подбирают по размеру присоединения, а не по подаче и давлению системы. Ещё одна ошибка — маленькое сечение всасывающей линии: насос начинает кавитировать, растёт шум. Если задача выходит за пределы этих параметров, подбирайте насос с другим рабочим объёмом, а не форсируйте режим.
Ближайшие по подаче исполнения этой серии:
Номинальное давление 16 МПа (160 бар). Предохранительный клапан настраивают не выше этого значения.
По номинальным параметрам — АИР 200M4 мощностью 37 кВт при 1500 об/мин.
Подача растёт пропорционально оборотам, но растут и потребляемая мощность, и разрежение на входе: пересчитайте режим и проверьте допустимые обороты в паспорте.
Цена Насос НШ71В-3 указана на этой странице; наличие и срок поставки уточняйте у менеджера. Доставка по России и странам СНГ. Все виды насосов НШ — одиночные, тандемы и агрегаты с двигателем — собраны в разделе насосов НШ; на какую технику ставят насосы НШ, смотрите в применяемости НШ по видам спецтехники.
