| Расход | 91,1 |
| Давление, Мпа | 15 |
| Мощность, кВт / обороты | 18,5 / 1500 · АИР 160M4 |
| Вес, кг | 5,5 |

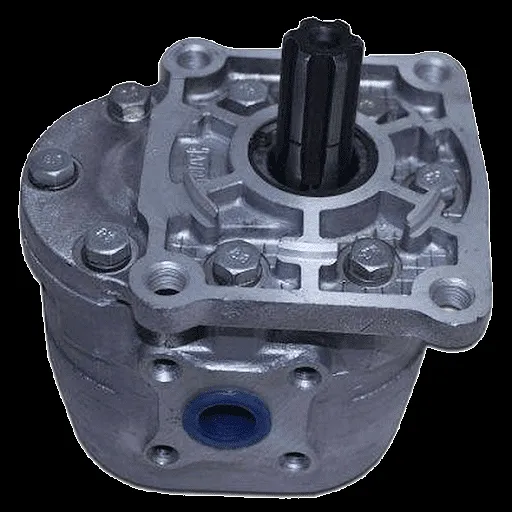

Насос НШ40Д-4 — шестерённый насос серии НШ с шестернями внешнего зацепления. Рабочий объём составляет 40 см³ за оборот, а при 1500 об/мин насос выдаёт 91,1 л/мин. Давление 15 МПа, то есть около 153 кгс/см², — паспортная рабочая точка, на которую рассчитаны шестерни, подшипники и уплотнение вала. Дальше — параметры из паспорта, арифметика по ним и практические замечания по установке этого насоса.
| Параметр | Значение |
|---|---|
| Модель | НШ40Д-4 |
| Рабочий объём, см³ | 40 |
| Подача, л/мин (при 1500 об/мин) | 91,1 |
| Номинальное давление на выходе, МПа | 15 |
| Номинальная частота вращения, об/мин | 1500 |
| Мощность, кВт | 18,5 |
| Масса, кг | 5,5 |
Паспортная подача 91,1 л/мин относится к частоте вращения 1500 об/мин. Пересчёт пропорционально оборотам даёт ориентиры: около 60,7 л/мин на 1000 об/мин, 91,1 л/мин на 1500 об/мин и 109,3 л/мин на 1800 об/мин. Чтобы оценить время заполнения бака, делите его объём на подачу и добавьте запас на заполнение магистралей. Теоретическая подача V·n/1000 равна 60 л/мин; реальная всегда ниже из-за утечек по торцам шестерён.
Давление 15 МПа задаёт рабочую точку насоса по прочности корпуса и нагрузке на подшипники. Гидравлическая мощность потока N = p·Q/600 = 150 бар · 91,1 л/мин / 600 ≈ 22,77 кВт; мощность на валу всегда больше на величину потерь. Предохранительный клапан обязателен: без него закрытая линия за секунды поднимет давление выше допустимого.
Ориентир по мощности привода — двигатель АИР 160M4. Насос соединяют с двигателем упругой муфтой или фланцем; соосность валов важнее запаса по мощности. Если двигатель рассчитан на 1500 об/мин, а насос работает в диапазоне шире, проверьте подачу и мощность на реальных оборотах по пересчёту выше.
| Символ | Расшифровка |
|---|---|
| НШ | Насос шестерённый |
| 40 | Рабочий объём, см³ |
| Д | Исполнение для мобильной техники |
| 4 | Поколение конструкции |
Жидкость забирается в камеру всасывания, где зубья расходятся, и переносится по периферии корпуса к нагнетательному каналу. Поток выходит под давлением, которое создаёт нагрузка в системе; сам насос давления «не задаёт», он только перемещает объём масла. За один оборот вытесняется 40 см³, поэтому подача всегда пропорциональна оборотам вала.
Такие насосы ставят на сельскохозяйственную и строительную технику, в гидросистемы уборочных и дорожных машин; перед выбором сверьте посадочный фланец и вал. Рабочая жидкость — минеральное гидравлическое масло; вязкость и температуру проверяйте по документации на изделие.
Установите Насос НШ40Д-4 так, чтобы всасывающая линия была короткой и без лишних поворотов — разрежение на входе тогда минимальное. Соосность валов проверяют индикатором; перекос нагружает подшипники насоса сильнее, чем рабочее давление. Проверьте герметичность всех соединений на минимальном давлении, только потом выходите на рабочее.
Ресурс НШ40Д-4 определяют чистота масла, температура и отсутствие кавитации. Следите за температурой: перегретое масло теряет вязкость, растут утечки и падает подача. Изношенные уплотнения заменяют вместе с проверкой торцевых зазоров шестерён; при заметном износе корпуса насос меняют целиком.
Частая ошибка — подбирать двигатель только по номинальной подаче, не учитывая пусковой режим. Вторая ошибка — настраивать предохранительный клапан выше 150 бар: насос выдержит недолго, а двигатель будет перегружен. Для нестандартных режимов пришлите нам схему гидросистемы: подберём подходящий насос или агрегат.
Ближайшие по подаче исполнения этой серии:
Паспортная подача — 91,1 л/мин при 1500 об/мин; на 1500 об/мин ориентировочно 91,1 л/мин.
Номинальное давление 15 МПа (150 бар). Предохранительный клапан настраивают не выше этого значения.
По номинальным параметрам — АИР 160M4 мощностью 18,5 кВт при 1500 об/мин.
Подача растёт пропорционально оборотам, но растут и потребляемая мощность, и разрежение на входе: пересчитайте режим и проверьте допустимые обороты в паспорте.
