| Расход | 5 |
| Давление, Мпа | 16 |
| Мощность, кВт / обороты | 30 / 1500 · АИР 180M4 |
| Вес, кг | 15 |

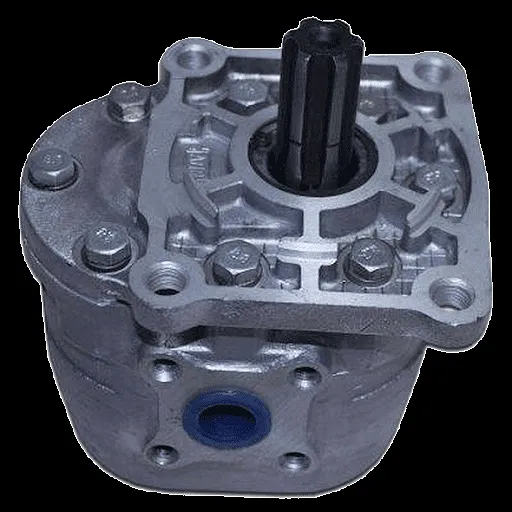

Насос НШ50Д-3 — шестерённый насос серии НШ с шестернями внешнего зацепления с рабочим объёмом 50 см³ за оборот вала. Номинальное давление на выходе — 16 МПа (160 бар), поэтому насос рассчитан на гидросистемы среднего давления. На странице — характеристики, расчёт подачи на других оборотах, подбор двигателя, монтаж и обслуживание этой модели, без данных соседних исполнений.
| Параметр | Значение |
|---|---|
| Модель | НШ50Д-3 |
| Рабочий объём, см³ | 50 |
| Подача, л/мин (при 1500 об/мин) | 5 |
| Номинальное давление на выходе, МПа | 16 |
| Номинальная частота вращения, об/мин | 1500 |
| Мощность, кВт | 30 |
| Масса, кг | 15 |
Подача шестерённого насоса растёт почти прямо пропорционально оборотам вала. Если привод медленнее номинального, ожидайте около 3 л/мин на 900 об/мин; на 1500 об/мин — около 5 л/мин. Это соответствует примерно 0,3 м³/ч производительности. Геометрическая подача по рабочему объёму и оборотам — 75 л/мин; паспортное значение составляет около 7 % от неё, остальное уходит на внутренние перетечки.
Номинальное давление 16 МПа — это 160 бар или около 163 кгс/см². Гидравлическая мощность потока N = p·Q/600 = 160 бар · 5 л/мин / 600 ≈ 1,33 кВт; мощность на валу всегда больше на величину потерь. Предохранительный клапан обязателен: без него закрытая линия за секунды поднимет давление выше допустимого.
Ориентир по мощности привода — двигатель АИР 180M4. Насос соединяют с двигателем упругой муфтой или фланцем; соосность валов важнее запаса по мощности. При ремённой передаче учитывайте нагрузку на подшипник вала: насосу нужна муфта или шкив с разрешённой радиальной нагрузкой.
| Символ | Расшифровка |
|---|---|
| НШ | Насос шестеренный |
| 50 | Условная подача, л/мин |
| Д | Длинный вал |
| 3 | Модификация по присоединительным размерам |
Ведущая шестерня крутит ведомую, а масло переносится во впадинах зубьев вдоль стенки корпуса, не проходя между самими шестернями. У нагнетательного канала зубья снова сходятся и выталкивают масло; именно зазоры между торцами шестерён и крышками определяют внутренние утечки. За один оборот вытесняется 50 см³, поэтому подача всегда пропорциональна оборотам вала.
Такие насосы ставят на сельскохозяйственную и строительную технику, в гидросистемы уборочных и дорожных машин; перед выбором сверьте посадочный фланец и вал. Среда — чистое минеральное масло; абразив, вода и воздух в масле заметно сокращают срок службы шестерён.

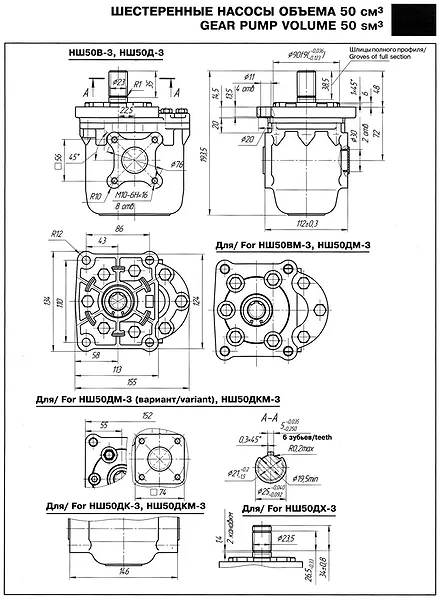

Установите Насос НШ50Д-3 так, чтобы всасывающая линия была короткой и без лишних поворотов — разрежение на входе тогда минимальное. Фланец и шлицевой или шпоночный вал сверяют с посадочным местом заранее: переходники и проставки ухудшают соосность. Проверьте герметичность всех соединений на минимальном давлении, только потом выходите на рабочее.
Для НШ50Д-3 главные враги — абразив в масле, перегрев и подсос воздуха на всасывании. Замену фильтрующих элементов планируют по перепаду давления, а не по календарю: засорённый всасывающий фильтр гасит подачу и вызывает шум. Подтёки по валу означают износ манжеты, а падение подачи при нормальном масле — износ торцов шестерён.
Частая ошибка — подбирать двигатель только по номинальной подаче, не учитывая пусковой режим. Нельзя запускать насос без масла и без проверки направления вращения. Если задача выходит за пределы этих параметров, подбирайте насос с другим рабочим объёмом, а не форсируйте режим.
Ближайшие по подаче исполнения этой серии:
Паспортная подача — 5 л/мин при 1500 об/мин; на 1500 об/мин ориентировочно 5 л/мин.
Номинальное давление 16 МПа (160 бар). Предохранительный клапан настраивают не выше этого значения.
По номинальным параметрам — АИР 180M4 мощностью 30 кВт при 1500 об/мин.
Подача растёт пропорционально оборотам, но растут и потребляемая мощность, и разрежение на входе: пересчитайте режим и проверьте допустимые обороты в паспорте.
Цена Насос НШ50Д-3 указана на этой странице; наличие и срок поставки уточняйте у менеджера. Доставка по России и странам СНГ. Все виды насосов НШ — одиночные, тандемы и агрегаты с двигателем — собраны в разделе насосов НШ; на какую технику ставят насосы НШ, смотрите в применяемости НШ по видам спецтехники.
