| Расход | 173,4 |
| Давление, Мпа | 16 |
| Мощность, кВт / обороты | ≈51,9 / 1500 · АИР 225M4 |
| Вес, кг | 14,8 |

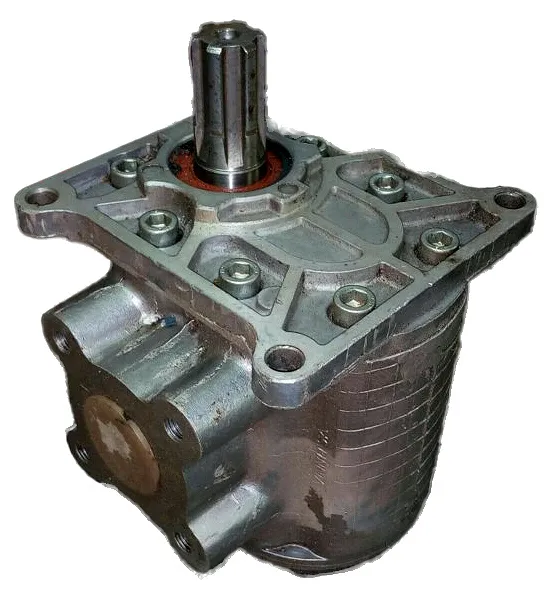

Насос НШ100В-3 — шестерённый насос серии НШ с шестернями внешнего зацепления с рабочим объёмом 100 см³ за оборот вала. Номинальное давление на выходе — 16 МПа (160 бар), поэтому насос рассчитан на гидросистемы среднего давления. На странице — характеристики, расчёт подачи на других оборотах, подбор двигателя, монтаж и обслуживание этой модели, без данных соседних исполнений.
| Параметр | Значение |
|---|---|
| Модель | НШ100В-3 |
| Рабочий объём, см³ | 100 |
| Подача, л/мин (при 1920 об/мин) | 173,4 |
| Номинальное давление на выходе, МПа | 16 |
| Номинальная частота вращения, об/мин | 1920 |
| Мощность, кВт | 66,4 |
| Масса, кг | 14,8 |
| Тип насоса | Односекционный шестеренный |
Паспортная подача 173,4 л/мин относится к частоте вращения 1920 об/мин. Геометрическая подача без учёта утечек: 100 л/мин на 1000 об/мин, 150 л/мин на 1500 об/мин, 300 л/мин на 3000 об/мин. Это соответствует примерно 10,4 м³/ч производительности. Геометрическая подача по рабочему объёму и оборотам — 192 л/мин; паспортное значение составляет около 90 % от неё, остальное уходит на внутренние перетечки.
Давление 16 МПа задаёт рабочую точку насоса по прочности корпуса и нагрузке на подшипники. Гидравлическая мощность потока при номинальных параметрах составляет около 46,24 кВт, а привод должен давать больше — с учётом КПД насоса. Предохранительный клапан обязателен: без него закрытая линия за секунды поднимет давление выше допустимого.
По номинальным параметрам для сборки с двигателем на 1500 об/мин подходит АИР 225M4 мощностью 55 кВт. Привод с запасом по оборотам требует проверки подачи: выше номинала растёт и подача, и потребляемая мощность. Если двигатель рассчитан на 1500 об/мин, а насос работает в диапазоне шире, проверьте подачу и мощность на реальных оборотах по пересчёту выше.
Ведущая шестерня крутит ведомую, а масло переносится во впадинах зубьев вдоль стенки корпуса, не проходя между самими шестернями. У нагнетательного канала зубья снова сходятся и выталкивают масло; именно зазоры между торцами шестерён и крышками определяют внутренние утечки. За один оборот вытесняется 100 см³, поэтому подача всегда пропорциональна оборотам вала.

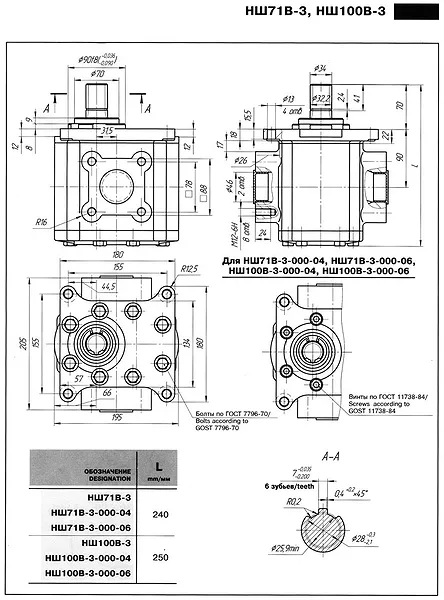

Такие насосы ставят на сельскохозяйственную и строительную технику, в гидросистемы уборочных и дорожных машин; перед выбором сверьте посадочный фланец и вал. Среда — чистое минеральное масло; абразив, вода и воздух в масле заметно сокращают срок службы шестерён.
Установите Насос НШ100В-3 так, чтобы всасывающая линия была короткой и без лишних поворотов — разрежение на входе тогда минимальное. Всасывающую магистраль делают с запасом по сечению и без воздушных мешков; нагнетательную — с предохранительным клапаном и фильтром. Первые часы работы контролируйте температуру корпуса и уровень масла: нагрев и пена говорят о подсосе воздуха.
Ресурс НШ100В-3 определяют чистота масла, температура и отсутствие кавитации. Замену фильтрующих элементов планируют по перепаду давления, а не по календарю: засорённый всасывающий фильтр гасит подачу и вызывает шум. При шуме, падении подачи или нагреве корпуса проверьте уровень и вязкость масла, герметичность всасывающей линии и состояние манжеты вала.
Типичная ошибка — выбирать насос по названию, не проверив подачу 173,4 л/мин на реальных оборотах привода. Ещё одна ошибка — маленькое сечение всасывающей линии: насос начинает кавитировать, растёт шум. Если задача выходит за пределы этих параметров, подбирайте насос с другим рабочим объёмом, а не форсируйте режим.
Ближайшие по подаче исполнения этой серии:
Паспортная подача — 173,4 л/мин при 1920 об/мин; на 1500 об/мин ориентировочно 135,5 л/мин.
Номинальное давление 16 МПа (160 бар). Предохранительный клапан настраивают не выше этого значения.
По номинальным параметрам — АИР 225M4 мощностью 55 кВт при 1500 об/мин.
Подача растёт пропорционально оборотам, но растут и потребляемая мощность, и разрежение на входе: пересчитайте режим и проверьте допустимые обороты в паспорте.
Стоимость Насос НШ100В-3 и наличие смотрите на странице; для заказа напишите нам или оставьте заявку на сайте — доставим по России и в страны СНГ. Все виды насосов НШ — одиночные, тандемы и агрегаты с двигателем — собраны в разделе насосов НШ; на какую технику ставят насосы НШ, смотрите в применяемости НШ по видам спецтехники.
