| Расход | 21 |
| Давление, Мпа | 16 |
| Мощность, кВт / обороты | ≈5,38 / 1500 · АИР 112М4 |
| Вес, кг | 2,35 |

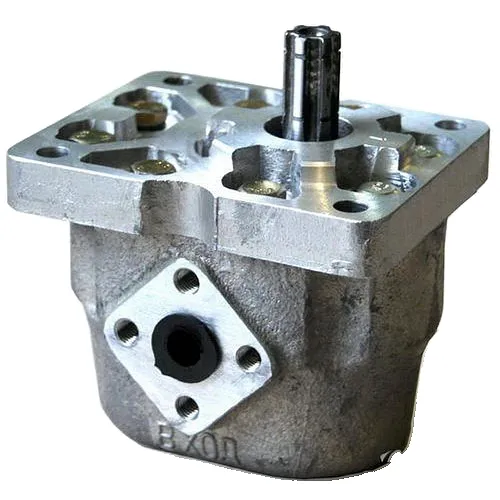

Насос НШ10В-3 — шестерённый насос серии НШ с шестернями внешнего зацепления. Рабочий объём составляет 10 см³ за оборот, а при 2400 об/мин насос выдаёт 21 л/мин. Давление 16 МПа, то есть около 163 кгс/см², — паспортная рабочая точка, на которую рассчитаны шестерни, подшипники и уплотнение вала. Ниже собраны паспортные данные, расчёты по ним, рекомендации по приводу и монтажу — только то, что относится именно к этому исполнению.
| Параметр | Значение |
|---|---|
| Модель | НШ10В-3 |
| Рабочий объём, см³ | 10 |
| Подача, л/мин (при 2400 об/мин) | 21 |
| Номинальное давление на выходе, МПа | 16 |
| Номинальная частота вращения, об/мин | 1500 (паспортный диапазон — до 2400) |
| Мощность, кВт | 8,6 |
| Масса, кг | 2,35 |
Подача 21 л/мин — паспортное значение для номинальных оборотов. Пересчёт пропорционально оборотам даёт ориентиры: около 8,8 л/мин на 1000 об/мин, 13,1 л/мин на 1500 об/мин и 15,8 л/мин на 1800 об/мин. Для масштаба: 100 л масла насос перекачивает за 4,8 мин, а 1000 л — за 48 мин. Теоретическая подача V·n/1000 равна 24 л/мин; реальная всегда ниже из-за утечек по торцам шестерён.
Давление в системе определяется нагрузкой, а не насосом: насос лишь создаёт поток. Гидравлическая мощность потока при номинальных параметрах составляет около 5,6 кВт, а привод должен давать больше — с учётом КПД насоса. Для сборки на 1500 об/мин двигатель 5,5 кВт держит давление порядка 45,2 МПа и выше, если подача насоса и КПД соответствуют паспорту.
Ориентир по мощности привода — двигатель АИР 112М4. Привод с запасом по оборотам требует проверки подачи: выше номинала растёт и подача, и потребляемая мощность. При ремённой передаче учитывайте нагрузку на подшипник вала: насосу нужна муфта или шкив с разрешённой радиальной нагрузкой.
| Символ | Расшифровка |
|---|---|
|
НШ |
Насос шестеренный |
|
10 |
Рабочий объем 10 см³ |
|
В |
Модификация высокого давления |
|
3 |
Поколение конструкции |
Две шестерни вращаются навстречу друг другу в плотном корпусе. На стороне всасывания зубья выходят из зацепления, объём камер растёт, и масло заполняет впадины между зубьями. Поток выходит под давлением, которое создаёт нагрузка в системе; сам насос давления «не задаёт», он только перемещает объём масла. За один оборот вытесняется 10 см³, поэтому подача всегда пропорциональна оборотам вала.
Насос НШ10В-3 применяют в гидросистемах мобильной техники: погрузчиков, тракторов, коммунальных и дорожных машин, где масло нужно подать на рулевое управление, навесное оборудование и опрокидывание кузова. Перед выбором сверьте вязкость масла при рабочей температуре, фильтрацию и допустимое разрежение на входе насоса.
Установите Насос НШ10В-3 так, чтобы всасывающая линия была короткой и без лишних поворотов — разрежение на входе тогда минимальное. Фланец и шлицевой или шпоночный вал сверяют с посадочным местом заранее: переходники и проставки ухудшают соосность. После монтажа дайте насосу поработать на холостом ходу без нагрузки, убедитесь в отсутствии пены и шума, затем поднимайте давление ступенями.
Ресурс НШ10В-3 определяют чистота масла, температура и отсутствие кавитации. Следите за температурой: перегретое масло теряет вязкость, растут утечки и падает подача. Изношенные уплотнения заменяют вместе с проверкой торцевых зазоров шестерён; при заметном износе корпуса насос меняют целиком.
Нередко насос подбирают по размеру присоединения, а не по подаче и давлению системы. Вторая ошибка — настраивать предохранительный клапан выше 160 бар: насос выдержит недолго, а двигатель будет перегружен. Для нестандартных режимов пришлите нам схему гидросистемы: подберём подходящий насос или агрегат.
Ближайшие по подаче исполнения этой серии:
Паспортная подача — 21 л/мин при 2400 об/мин; на 1500 об/мин ориентировочно 13,1 л/мин.
Номинальное давление 16 МПа (160 бар). Предохранительный клапан настраивают не выше этого значения.
По номинальным параметрам — АИР 112М4 мощностью 5,5 кВт при 1500 об/мин.
Подача растёт пропорционально оборотам, но растут и потребляемая мощность, и разрежение на входе: пересчитайте режим и проверьте допустимые обороты в паспорте.
Чтобы заказать Насос НШ10В-3, оставьте заявку: цена и срок поставки подтверждаются менеджером, доставка — по России и СНГ. Все виды насосов НШ — одиночные, тандемы и агрегаты с двигателем — собраны в разделе насосов НШ; на какую технику ставят насосы НШ, смотрите в применяемости НШ по видам спецтехники.
