| Расход | 21 |
| Давление, Мпа | 16 |
| Мощность, кВт / обороты | 5,5 / 1500 · АИР 112М4 |
| Вес, кг | 3 |

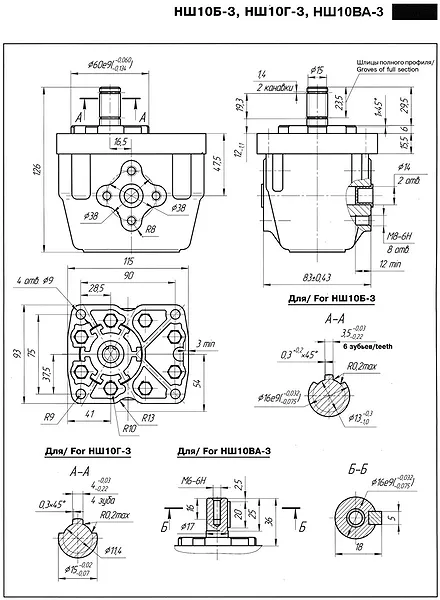

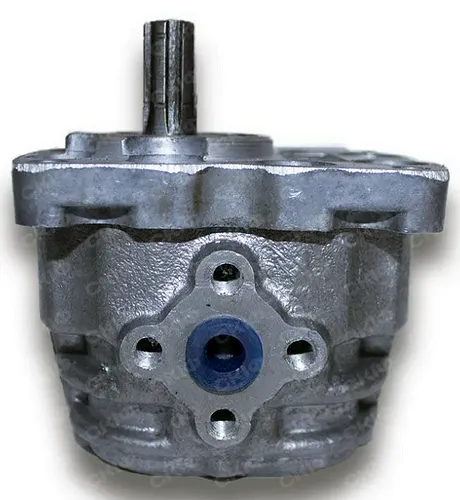

Насос НШ10Б-3 — шестерённый насос серии НШ с шестернями внешнего зацепления, предназначенный для подачи минерального масла в гидро- и смазочные системы. Давление 16 МПа, то есть около 163 кгс/см², — паспортная рабочая точка, на которую рассчитаны шестерни, подшипники и уплотнение вала. Дальше — параметры из паспорта, арифметика по ним и практические замечания по установке этого насоса.
| Параметр | Значение |
|---|---|
| Модель | НШ10Б-3 |
| Рабочий объём, см³ | 10 |
| Подача, л/мин (при 1500 об/мин) | 21 |
| Номинальное давление на выходе, МПа | 16 |
| Номинальная частота вращения, об/мин | 1500 |
| Мощность, кВт | 5,5 |
| Масса, кг | 3 |
| Направление вращения вала | Правое (по часовой стрелке со стороны привода) |
Подача шестерённого насоса растёт почти прямо пропорционально оборотам вала. Геометрическая подача без учёта утечек: 10 л/мин на 1000 об/мин, 15 л/мин на 1500 об/мин, 30 л/мин на 3000 об/мин. Это соответствует примерно 1,26 м³/ч производительности. Реальная подача всегда ниже геометрической: часть масла перетекает через торцевые зазоры и зазоры по вершинам зубьев.
Давление 16 МПа задаёт рабочую точку насоса по прочности корпуса и нагрузке на подшипники. Гидравлическая мощность потока N = p·Q/600 = 160 бар · 21 л/мин / 600 ≈ 5,6 кВт; мощность на валу всегда больше на величину потерь. Предохранительный клапан обязателен: без него закрытая линия за секунды поднимет давление выше допустимого.
Мощность двигателя подбирают по давлению и подаче: чем выше давление и обороты, тем больше требуется мощности на валу. Паспортные обороты 1500 об/мин получают напрямую от вала двигателя или через ремённую и зубчатую передачу. При ремённой передаче учитывайте нагрузку на подшипник вала: насосу нужна муфта или шкив с разрешённой радиальной нагрузкой.
Ведущая шестерня крутит ведомую, а масло переносится во впадинах зубьев вдоль стенки корпуса, не проходя между самими шестернями. Поток выходит под давлением, которое создаёт нагрузка в системе; сам насос давления «не задаёт», он только перемещает объём масла. Подача пропорциональна оборотам: удвоив обороты, вы удвоите расход при том же давлении.
Такие насосы ставят на сельскохозяйственную и строительную технику, в гидросистемы уборочных и дорожных машин; перед выбором сверьте посадочный фланец и вал. Рабочая жидкость — минеральное гидравлическое масло; вязкость и температуру проверяйте по документации на изделие.
Проверьте направление вращения вала перед запуском НШ10Б-3: неверное направление выводит из строя манжету и создаёт кавитацию. Всасывающую магистраль делают с запасом по сечению и без воздушных мешков; нагнетательную — с предохранительным клапаном и фильтром. Первые часы работы контролируйте температуру корпуса и уровень масла: нагрев и пена говорят о подсосе воздуха.
Срок службы НШ10Б-3 зависит от фильтрации масла и от того, насколько режим работы близок к паспортному. Следите за температурой: перегретое масло теряет вязкость, растут утечки и падает подача. Изношенные уплотнения заменяют вместе с проверкой торцевых зазоров шестерён; при заметном износе корпуса насос меняют целиком.
Нередко насос подбирают по размеру присоединения, а не по подаче и давлению системы. Ещё одна ошибка — маленькое сечение всасывающей линии: насос начинает кавитировать, растёт шум. Если задача выходит за пределы этих параметров, подбирайте насос с другим рабочим объёмом, а не форсируйте режим.
Ближайшие по подаче исполнения этой серии:
Паспортная подача — 21 л/мин при 1500 об/мин; на 1500 об/мин ориентировочно 21 л/мин.
Номинальное давление 16 МПа (160 бар). Предохранительный клапан настраивают не выше этого значения.
По номинальным параметрам — АИР 112М4 мощностью 5,5 кВт при 1500 об/мин.
Подача растёт пропорционально оборотам, но растут и потребляемая мощность, и разрежение на входе: пересчитайте режим и проверьте допустимые обороты в паспорте.
Цена Насос НШ10Б-3 указана на этой странице; наличие и срок поставки уточняйте у менеджера. Доставка по России и странам СНГ. Все виды насосов НШ — одиночные, тандемы и агрегаты с двигателем — собраны в разделе насосов НШ; на какую технику ставят насосы НШ, смотрите в применяемости НШ по видам спецтехники.
