| Расход | 1 |
| Давление, Мпа | 16 |
| Мощность, кВт / обороты | 5,5 / 1500 · АИР 112М4 |
| Вес, кг | 5,2 |

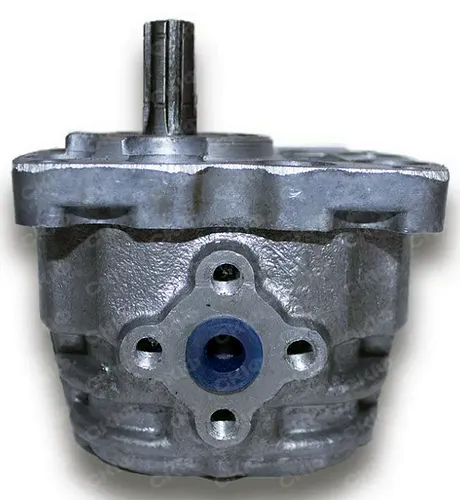

Насос НШ10Д-3 — шестерённый насос серии НШ с шестернями внешнего зацепления. Рабочий объём составляет 10 см³ за оборот, а при 1500 об/мин насос выдаёт 1 л/мин. Давление 16 МПа, то есть около 163 кгс/см², — паспортная рабочая точка, на которую рассчитаны шестерни, подшипники и уплотнение вала. Дальше — параметры из паспорта, арифметика по ним и практические замечания по установке этого насоса.
| Параметр | Значение |
|---|---|
| Модель | НШ10Д-3 |
| Рабочий объём, см³ | 10 |
| Подача, л/мин (при 1500 об/мин) | 1 |
| Номинальное давление на выходе, МПа | 16 |
| Номинальная частота вращения, об/мин | 1500 |
| Мощность, кВт | 5,5 |
| Масса, кг | 5,2 |
| Максимальное давление | 20 МПа |
Подача шестерённого насоса растёт почти прямо пропорционально оборотам вала. Геометрическая подача без учёта утечек: 10 л/мин на 1000 об/мин, 15 л/мин на 1500 об/мин, 30 л/мин на 3000 об/мин. Для масштаба: 100 л масла насос перекачивает за 100 мин, а 1000 л — за 1000 мин. Геометрическая подача по рабочему объёму и оборотам — 15 л/мин; паспортное значение составляет около 7 % от неё, остальное уходит на внутренние перетечки.
Номинальное давление 16 МПа — это 160 бар или около 163 кгс/см². Гидравлическая мощность потока N = p·Q/600 = 160 бар · 1 л/мин / 600 ≈ 0,27 кВт; мощность на валу всегда больше на величину потерь. Для сборки на 1500 об/мин двигатель 5,5 кВт держит давление порядка 45,2 МПа и выше, если подача насоса и КПД соответствуют паспорту.
Мощность двигателя подбирают по давлению и подаче: чем выше давление и обороты, тем больше требуется мощности на валу. Насос соединяют с двигателем упругой муфтой или фланцем; соосность валов важнее запаса по мощности. Если двигатель рассчитан на 1500 об/мин, а насос работает в диапазоне шире, проверьте подачу и мощность на реальных оборотах по пересчёту выше.
Жидкость забирается в камеру всасывания, где зубья расходятся, и переносится по периферии корпуса к нагнетательному каналу. На стороне нагнетания зубья входят в зацепление и вытесняют масло в линию. Чем ниже утечки по торцам и вершинам зубьев, тем ближе реальная подача к геометрической. Разрежение на входе ограничивает максимальные обороты: слишком высокая скорость приводит к кавитации и шуму.
Такие насосы ставят на сельскохозяйственную и строительную технику, в гидросистемы уборочных и дорожных машин; перед выбором сверьте посадочный фланец и вал. Рабочая жидкость — минеральное гидравлическое масло; вязкость и температуру проверяйте по документации на изделие.
Перед пуском Насос НШ10Д-3 заполните всасывающую линию маслом: сухой пуск ускоряет износ торцов шестерён. Соосность валов проверяют индикатором; перекос нагружает подшипники насоса сильнее, чем рабочее давление. После монтажа дайте насосу поработать на холостом ходу без нагрузки, убедитесь в отсутствии пены и шума, затем поднимайте давление ступенями.
Для НШ10Д-3 главные враги — абразив в масле, перегрев и подсос воздуха на всасывании. Следите за температурой: перегретое масло теряет вязкость, растут утечки и падает подача. При шуме, падении подачи или нагреве корпуса проверьте уровень и вязкость масла, герметичность всасывающей линии и состояние манжеты вала.
Частая ошибка — подбирать двигатель только по номинальной подаче, не учитывая пусковой режим. Ещё одна ошибка — маленькое сечение всасывающей линии: насос начинает кавитировать, растёт шум. Если нужны другие давление или подача, смотрите соседние исполнения: у каждого свои параметры и свой двигатель.
Ближайшие по подаче исполнения этой серии:
Паспортная подача — 1 л/мин при 1500 об/мин; на 1500 об/мин ориентировочно 1 л/мин.
Номинальное давление 16 МПа (160 бар). Предохранительный клапан настраивают не выше этого значения.
По номинальным параметрам — АИР 112М4 мощностью 5,5 кВт при 1500 об/мин.
Подача растёт пропорционально оборотам, но растут и потребляемая мощность, и разрежение на входе: пересчитайте режим и проверьте допустимые обороты в паспорте.
Стоимость Насос НШ10Д-3 и наличие смотрите на странице; для заказа напишите нам или оставьте заявку на сайте — доставим по России и в страны СНГ. Все виды насосов НШ — одиночные, тандемы и агрегаты с двигателем — собраны в разделе насосов НШ; на какую технику ставят насосы НШ, смотрите в применяемости НШ по видам спецтехники.
