| Расход | 107,2 |
| Давление, Мпа | 16 |
| Мощность, кВт / обороты | ≈25,9 / 1500 · АИР 180M4 |
| Вес, кг | 7 |

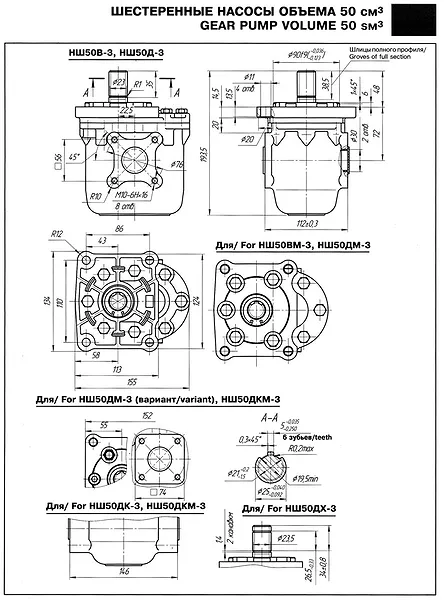

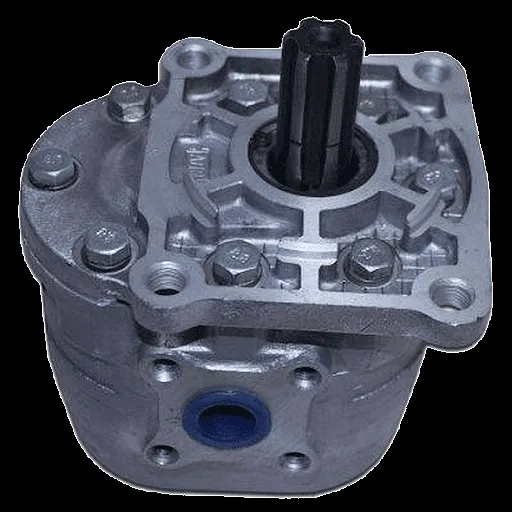

Насос НШ50В-3 — шестерённый насос серии НШ с шестернями внешнего зацепления. Главный паспортный параметр, по которому НШ50В-3 отличают от соседних моделей, — подача 107,2 л/мин. Номинальное давление на выходе — 16 МПа (160 бар), поэтому насос рассчитан на гидросистемы среднего давления. На странице — характеристики, расчёт подачи на других оборотах, подбор двигателя, монтаж и обслуживание этой модели, без данных соседних исполнений.
| Параметр | Значение |
|---|---|
| Модель | НШ50В-3 |
| Рабочий объём, см³ | 50 |
| Подача, л/мин (при 2400 об/мин) | 107,2 |
| Номинальное давление на выходе, МПа | 16 |
| Номинальная частота вращения, об/мин | 1500 (паспортный диапазон — до 2400) |
| Мощность, кВт | 41,5 |
| Масса, кг | 7 |
| Максимальное давление | 21 МПа |
Подача шестерённого насоса растёт почти прямо пропорционально оборотам вала. Геометрическая подача без учёта утечек: 50 л/мин на 1000 об/мин, 75 л/мин на 1500 об/мин, 150 л/мин на 3000 об/мин. Это соответствует примерно 6,43 м³/ч производительности. Геометрическая подача по рабочему объёму и оборотам — 120 л/мин; паспортное значение составляет около 89 % от неё, остальное уходит на внутренние перетечки.
Давление 16 МПа задаёт рабочую точку насоса по прочности корпуса и нагрузке на подшипники. Мощность привода складывается из гидравлической мощности потока и потерь в насосе, поэтому берите двигатель с запасом. Предохранительный клапан настраивают не выше номинального давления 160 бар: превышение перегружает привод и шестерни.
Мощность двигателя подбирают по давлению и подаче: чем выше давление и обороты, тем больше требуется мощности на валу. Паспортные обороты 2400 об/мин получают напрямую от вала двигателя или через ремённую и зубчатую передачу. При ремённой передаче учитывайте нагрузку на подшипник вала: насосу нужна муфта или шкив с разрешённой радиальной нагрузкой.
Ведущая шестерня крутит ведомую, а масло переносится во впадинах зубьев вдоль стенки корпуса, не проходя между самими шестернями. На стороне нагнетания зубья входят в зацепление и вытесняют масло в линию. Чем ниже утечки по торцам и вершинам зубьев, тем ближе реальная подача к геометрической. За один оборот вытесняется 50 см³, поэтому подача всегда пропорциональна оборотам вала.
Насос НШ50В-3 применяют в гидросистемах мобильной техники: погрузчиков, тракторов, коммунальных и дорожных машин, где масло нужно подать на рулевое управление, навесное оборудование и опрокидывание кузова. Среда — чистое минеральное масло; абразив, вода и воздух в масле заметно сокращают срок службы шестерён.
Установите Насос НШ50В-3 так, чтобы всасывающая линия была короткой и без лишних поворотов — разрежение на входе тогда минимальное. Соосность валов проверяют индикатором; перекос нагружает подшипники насоса сильнее, чем рабочее давление. Проверьте герметичность всех соединений на минимальном давлении, только потом выходите на рабочее.
Ресурс НШ50В-3 определяют чистота масла, температура и отсутствие кавитации. Следите за температурой: перегретое масло теряет вязкость, растут утечки и падает подача. Изношенные уплотнения заменяют вместе с проверкой торцевых зазоров шестерён; при заметном износе корпуса насос меняют целиком.
Нередко насос подбирают по размеру присоединения, а не по подаче и давлению системы. Вторая ошибка — настраивать предохранительный клапан выше 160 бар: насос выдержит недолго, а двигатель будет перегружен. Если нужны другие давление или подача, смотрите соседние исполнения: у каждого свои параметры и свой двигатель.
Ближайшие по подаче исполнения этой серии:
Паспортная подача — 107,2 л/мин при 2400 об/мин; на 1500 об/мин ориентировочно 67 л/мин.
Номинальное давление 16 МПа (160 бар). Предохранительный клапан настраивают не выше этого значения.
По номинальным параметрам — АИР 180M4 мощностью 30 кВт при 1500 об/мин.
Подача растёт пропорционально оборотам, но растут и потребляемая мощность, и разрежение на входе: пересчитайте режим и проверьте допустимые обороты в паспорте.
Чтобы заказать Насос НШ50В-3, оставьте заявку: цена и срок поставки подтверждаются менеджером, доставка — по России и СНГ. Все виды насосов НШ — одиночные, тандемы и агрегаты с двигателем — собраны в разделе насосов НШ; на какую технику ставят насосы НШ, смотрите в применяемости НШ по видам спецтехники.
