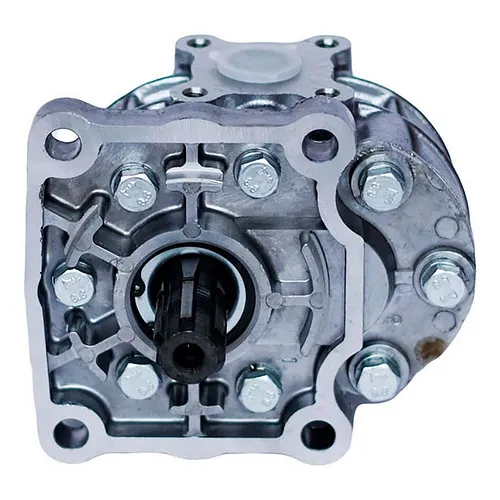

Насос НШ32Д-4 — шестерённый насос серии НШ с шестернями внешнего зацепления. Рабочий объём составляет 32 см³ за оборот, а при 2400 об/мин насос выдаёт 68,8 л/мин. При давлении 2 МПа (20 бар) поток несёт гидравлическую мощность около 2,29 кВт — именно её насос превращает из механической мощности на валу. Ниже собраны паспортные данные, расчёты по ним, рекомендации по приводу и монтажу — только то, что относится именно к этому исполнению.

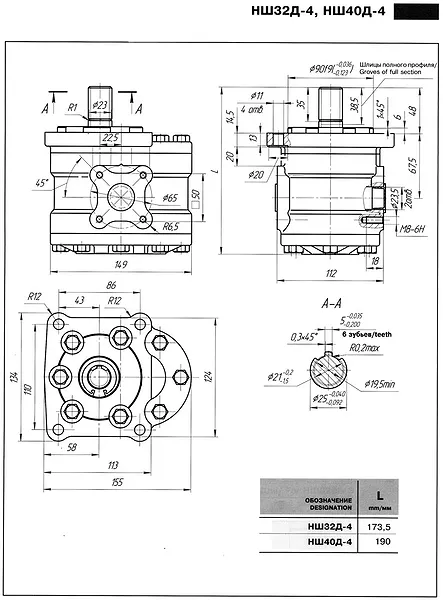

| Параметр | Значение |
|---|---|
| Модель | НШ32Д-4 |
| Рабочий объём, см³ | 32 |
| Подача, л/мин (при 2400 об/мин) | 68,8 |
| Номинальное давление на выходе, МПа | 2 |
| Номинальная частота вращения, об/мин | 1500 (паспортный диапазон — до 2400) |
| Мощность, кВт | 26,6 |
| Масса, кг | 7 |
Подача шестерённого насоса растёт почти прямо пропорционально оборотам вала. Геометрическая подача без учёта утечек: 32 л/мин на 1000 об/мин, 48 л/мин на 1500 об/мин, 96 л/мин на 3000 об/мин. Это соответствует примерно 4,13 м³/ч производительности. Реальная подача всегда ниже геометрической: часть масла перетекает через торцевые зазоры и зазоры по вершинам зубьев.
Давление 2 МПа задаёт рабочую точку насоса по прочности корпуса и нагрузке на подшипники. Мощность привода складывается из гидравлической мощности потока и потерь в насосе, поэтому берите двигатель с запасом. Для сборки на 1500 об/мин двигатель 2,2 кВт держит давление порядка 18,1 МПа и выше, если подача насоса и КПД соответствуют паспорту.
По номинальным параметрам для сборки с двигателем на 1500 об/мин подходит АИР 90L4 мощностью 2,2 кВт. Насос соединяют с двигателем упругой муфтой или фланцем; соосность валов важнее запаса по мощности. При ремённой передаче учитывайте нагрузку на подшипник вала: насосу нужна муфта или шкив с разрешённой радиальной нагрузкой.
Жидкость забирается в камеру всасывания, где зубья расходятся, и переносится по периферии корпуса к нагнетательному каналу. На стороне нагнетания зубья входят в зацепление и вытесняют масло в линию. Чем ниже утечки по торцам и вершинам зубьев, тем ближе реальная подача к геометрической. Подача пропорциональна оборотам: удвоив обороты, вы удвоите расход при том же давлении.
Насос НШ32Д-4 применяют в гидросистемах мобильной техники: погрузчиков, тракторов, коммунальных и дорожных машин, где масло нужно подать на рулевое управление, навесное оборудование и опрокидывание кузова. Среда — чистое минеральное масло; абразив, вода и воздух в масле заметно сокращают срок службы шестерён.
Установите Насос НШ32Д-4 так, чтобы всасывающая линия была короткой и без лишних поворотов — разрежение на входе тогда минимальное. Соосность валов проверяют индикатором; перекос нагружает подшипники насоса сильнее, чем рабочее давление. Первые часы работы контролируйте температуру корпуса и уровень масла: нагрев и пена говорят о подсосе воздуха.
Для НШ32Д-4 главные враги — абразив в масле, перегрев и подсос воздуха на всасывании. Замену фильтрующих элементов планируют по перепаду давления, а не по календарю: засорённый всасывающий фильтр гасит подачу и вызывает шум. Изношенные уплотнения заменяют вместе с проверкой торцевых зазоров шестерён; при заметном износе корпуса насос меняют целиком.
Типичная ошибка — выбирать насос по названию, не проверив подачу 68,8 л/мин на реальных оборотах привода. Нельзя запускать насос без масла и без проверки направления вращения. Если задача выходит за пределы этих параметров, подбирайте насос с другим рабочим объёмом, а не форсируйте режим.
Ближайшие по подаче исполнения этой серии:
Паспортная подача — 68,8 л/мин при 2400 об/мин; на 1500 об/мин ориентировочно 43 л/мин.
Номинальное давление 2 МПа (20 бар). Предохранительный клапан настраивают не выше этого значения.
По номинальным параметрам — АИР 90L4 мощностью 2,2 кВт при 1500 об/мин.
Подача растёт пропорционально оборотам, но растут и потребляемая мощность, и разрежение на входе: пересчитайте режим и проверьте допустимые обороты в паспорте.
Цена Насос НШ32Д-4 указана на этой странице; наличие и срок поставки уточняйте у менеджера. Доставка по России и странам СНГ. Все виды насосов НШ — одиночные, тандемы и агрегаты с двигателем — собраны в разделе насосов НШ; на какую технику ставят насосы НШ, смотрите в применяемости НШ по видам спецтехники.
