Описание и назначение

🔧 Пневмоблок П-ФРК-16-1-1-0 представляет собой комплексное решение для подготовки сжатого воздуха в промышленных системах. Данное устройство эффективно удаляет капельную влагу, минеральное масло и твёрдые частицы, обеспечивает автоматический сброс конденсата и стабилизацию давления в пневмосистемах. Благодаря интегрированной конструкции с центробежным фильтром-влагоотделителем и редукционным клапаном, Пневмоблок П-ФРК-16-1-1-0 гарантирует надёжную работу оборудования даже в условиях высокой запылённости.

⚙️ Ключевая особенность Пневмоблок П-ФРК-16-1-1-0 — совмещение трёх функций в едином корпусе: фильтрации, редуцирования и защиты от избыточного давления. Присоединение осуществляется через резьбовые отверстия с трубной цилиндрической резьбой, что упрощает монтаж в существующие пневмолинии. Рабочая среда — сжатый воздух класса чистоты не грубее 12 по ГОСТ 17433 (тонкая очистка — 10 класс по ГОСТ 17433) при давлении 0,1–1,0 МПа.

Краткие технические данные

📏 Масса Пневмоблок П-ФРК-16-1-1-0 составляет 1,26 кг, габаритные размеры оптимизированы под монтаж в ограниченном пространстве. Соответствует требованиям ГОСТ 17433 (чистота воздуха) и ГОСТ 15150 (климатическое исполнение УХЛ4 и О4). Код ТН ВЭД: 8481809100. Условный проход — 16 мм, присоединительная резьба — К1/2".

"В каждой промышленной установке, где точность управления зависит от качества воздуха, Пневмоблок П-ФРК-16-1-1-0 становится незаменимым стражем стабильности" — инженер-пневматик с 20-летним стажем

Технические характеристики

📊 Подробные параметры Пневмоблок П-ФРК-16-1-1-0 в таблице ниже:

Параметр	Значение
Схема
Условный проход, мм	16
Присоединение пневмолиний, дюйм	К1/2
Номинальное давление, МПа	1,0
Минимальное давление, МПа	0,10
Номинальный расход воздуха при 0.4 МПа, м³/мин	1.60
Минимальный расход воздуха при 0.4 МПа, м³/мин	0,16
Абсолютная тонкость фильтрации, мкм	25
Степень влагоотделения, %	90
Диапазон настройки давления, МПа	0,05–0,85
Вместимость резервуара для конденсата, см³	100
Отвод конденсата	полуавтоматический с ручным управлением
Масса, кг	1,26

Принцип работы и температурный режим

🌡️ Пневмоблок П-ФРК-16-1-1-0 функционирует следующим образом: воздух поступает в фильтр-влагоотделитель центробежного типа, где вращательное движение отделяет влагу и частицы. После очистки среда проходит через редукционный клапан, стабилизирующий давление в заданном диапазоне. Аварийный клапан предотвращает превышение давления на выходе. Температурный режим работы — от -40°C до +50°C (климатическое исполнение УХЛ4 по ГОСТ 15150), что позволяет эксплуатировать устройство в жёстких промышленных условиях.

Срок службы и условия эксплуатации

⏳ Срок службы Пневмоблок П-ФРК-16-1-1-0 превышает 10 лет при соблюдении рекомендаций по монтажу и обслуживанию. Установка обязательна в вертикальном положении (отклонение ≤5°), стрелка на корпусе должна совпадать с направлением потока. Рекомендуется размещение в зоне, доступной для визуального контроля уровня загрязнений в прозрачном стакане. Полуавтоматический сброс конденсата активируется при отсутствии давления или вручную нажатием на штуцер.

Область применения

🏭 Пневмоблок П-ФРК-16-1-1-0 активно используется в металлургии, машиностроении, пищевой промышленности и на объектах ЖКХ. Типичные применения: системы пневмоуправления прессов, станков с ЧПУ, упаковочного оборудования, а также в линиях автоматической подачи материала. Устройство незаменимо там, где требуется стабильное давление и высокая чистота воздуха для защиты чувствительных пневмоэлементов.

Аналоги устройства

🔄 Альтернативные решения в линейке ГИДРОМАШ: П-ФРК-10-1-1-0 (Ду=10 мм), П-ФРК-25-1-1-0 (Ду=25 мм). Для систем с особыми требованиями к чистоте рекомендуем модификации с тонкостью фильтрации 5 мкм (П-ФРК-Х-Х-Х-5) или автоматическим сбросом конденсата (П-ФРК-Х-Х-Х-АО). Все аналоги сохраняют принцип работы Пневмоблок П-ФРК-16-1-1-0, но адаптированы под разные объёмы потока.

Ремонт и запасные части

🛠️ Для оперативного восстановления работоспособности Пневмоблок П-ФРК-16-1-1-0 предусмотрен ремкомплект, включающий: фильтроэлемент (арт. ФЭ-16), уплотнительные кольца (арт. УК-16), мембрану редукционного клапана (арт. МРК-16). Быстроизнашиваемые детали: прозрачный стакан (арт. СТ-16), полуавтоматический клапан сброса конденсата (арт. КСК-16). Регулярная замена этих компонентов продлевает срок службы основного устройства.

Расшифровка условного обозначения

🔤 Маркировка П-ФРК-16-1-1-0 расшифровывается так:

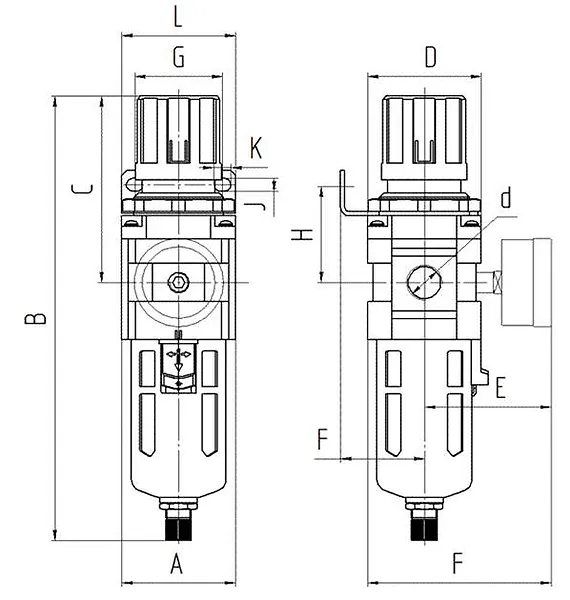

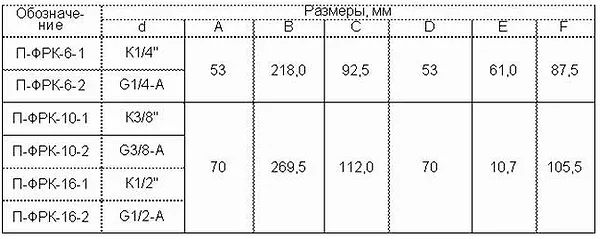

Габаритные и присоединительные размеры

📐 Детализированные габариты Пневмоблок П-ФРК-16-1-1-0 представлены на чертежах:

Примеры заказа

📌 Типовые запросы клиентов: «4 штуки Пневмоблок П-ФРК-16-1-1-0 для модернизации линии упаковки», «Пневмоблок П-ФРК-16-1-1-0 в комплекте с ремкомплектом (арт. РК-16)». Минимальная партия — 1 единица, для批量-заказов от 10 шт. предусмотрена индивидуальная скидка. Все устройства проходят заводское тестирование перед отгрузкой.

Часто задаваемые вопросы

❓ Можно ли установить манометр на Пневмоблок П-ФРК-16-1-1-0?
Да, манометр устанавливается в отверстие после демонтажа одной из заглушек в корпусе. Рекомендуем использовать манометры с резьбой М10х1.

❓ Как часто требуется обслуживать фильтроэлемент?
Замена фильтроэлемента проводится при заполнении стакана на 2/3 загрязнениями. В среднем — раз в 3-6 месяцев в зависимости от качества входного воздуха.

❓ Подходит ли устройство для пищевого производства?
Да, Пневмоблок П-ФРК-16-1-1-0 соответствует требованиям к материалам контактирующим со средой в пищевой промышленности при использовании комплектующих из нержавеющей стали.

❓ Как настроить давление на выходе?
Плавная регулировка осуществляется поворотом рукоятки. Для фиксации значения достаточно нажать на рукоятку — она блокируется в заданном положении.

❓ Что делать при утечке конденсата?
Утечка возникает при повреждении уплотнения сбросного клапана. Решение — замена ремкомплекта (арт. КСК-16), входящего в базовый набор запчастей.

❓ Поддерживает ли устройство работу при перепадах входного давления?
Да, Пневмоблок П-ФРК-16-1-1-0 стабилизирует выходное давление при колебаниях входного от 0,5 до 1,0 МПа с отклонением не более 0,035 МПа.
