| Давление, Мпа | 1 |
| Вес, кг | 1,26 |
| Производимые модели | Давление, Мпа | Вес, кг | Диаметр, Ду | Цена | |
|---|---|---|---|---|---|
 |
Блок подготовки воздуха П-ФРК-10-2 | 1 | 1,26 | - | По запросу |
 |
Блок подготовки воздуха П-ФРК-10-1 | 1 | 1,26 | 10 | По запросу |
|
Блок подготовки воздуха П-ФРК-16-1 | 1 | 1,26 | - | По запросу |
 |
Блок подготовки воздуха П-ФРК-16-2 | 1 | 1,26 | - | По запросу |
 |
Блок подготовки воздуха П-ФРК-25-1 | 1 | 1,87 | - | По запросу |
|
Блок подготовки воздуха П-ФРК-25-2 | 1 | 1,87 | - | По запросу |
 |
Блок подготовки воздуха П-ФРК-6-1 | 1 | 0,6 | 6 | По запросу |
 |
Блок подготовки воздуха П-ФРК-6-2 | 1 | 0,6 | 6 | По запросу |
 |
Пневмоблок П-ФРК-10-1-1-0 | 0,63 | 1,26 | 10 | 5250 руб. |
 |
Пневмоблок П-ФРК-10-1-2-0 | 0,63 | 1,26 | 10 | 5250 руб. |
 |
Пневмоблок П-ФРК-16-1-1-0 | 0,63 | 1,26 | 10 | 5250 руб. |
 |
Пневмоблок П-ФРК-16-1-2-0 | 0,63 | 1,26 | 16 | 5250 руб. |
|
Фильтр-влагоотоделитель П-ФВ-16-2-0 | 0,63 | - | - | 1800 руб. |
💧 Блок подготовки воздуха П-ФРК-16-1 обеспечивает комплексную очистку сжатого воздуха от капельной влаги, минеральных масел и механических примесей, одновременно поддерживая стабильное давление в пневмосистемах. Данное устройство незаменимо для защиты чувствительного оборудования от повреждений, вызванных загрязнениями и перепадами давления.
⚙️ Эффективная работа блока подготовки воздуха П-ФРК-16-1 достигается за счет комбинации центробежного фильтра-влагоотделителя, редукционного клапана и аварийного предохранителя в едином корпусе. Устройство автоматически удаляет конденсат и поддерживает заданное давление с точностью ±0,05 МПа, что критично для точных технологических процессов.
📏 Масса блока подготовки воздуха П-ФРК-16-1 составляет 1,26 кг при габаритных размерах 145×90×160 мм. Устройство соответствует Коду ТН ВЭД 8481.80.000.0 и изготавливается в строгом соответствии с требованиями ГОСТ 17433-80 (класс очистки 12) и ГОСТ 15150-69 (климатическое исполнение УХЛ4 и О4).
«Блок подготовки воздуха П-ФРК-16-1 — надежный страж чистоты пневмосистем, без которого современное производство теряет 30% эффективности»
📊 Подробные параметры блока подготовки воздуха П-ФРК-16-1 представлены в таблице:
|
Характеристики |
Значения |
|
Схема |
|
|
Условный проход, мм |
16 |
|
Присоединение пневмолиний, дюйм |
К1/2 |
|
Номинальное давление, МПа |
1,0 |
|
Минимальное давление, МПа |
0,10 |
|
Номинальный расход воздуха при давлении на выходе 0.4 МПа, м3/мин, не менее |
1.60 |
|
Минимальный расход воздуха при давлении на выходе 0.4 МПа, м3/мин, не более |
0,16 |
|
Абсолютная тонкость фильтрации, мкм |
25 |
|
Степень влагоотделения, %, не менее |
90 |
|
Диапазон настройки давления, на выходе, МПа |
0,05-0,85 |
|
Снижение давления на выходе при изменении расхода от нуля до номинального при давлении на входе 1 МПа и настройке давления на выходе |
0,05 |
|
Изменение давления на выходе при снижении давления на входе с 1 МПа до 0.5 МПа, давлении настройки 0.4 МПа и расходе воздуха, равном 5% от номинального, МПа, не более |
0,035 |
|
Превышение давления на выходе над давлением настройки, при котором открывается клапан сброса воздуха в атмосферу при давлении на входе 1 МПа и давлении настройки 0,4 МПа, МПа, не более |
0,08 |
|
Вместимость резервуара для конденсата, см3, не менее |
100 |
|
Отвод конденсата |
полуавтоматический с возможностью ручного |
|
Масса, кг, не более |
1,26 |
🌡️ Блок подготовки воздуха П-ФРК-16-1 функционирует в диапазоне температур от -40°C до +50°C (климатическое исполнение УХЛ4). Воздух поступает в фильтр-влагоотделитель центробежного типа, где влага и тяжелые частицы отделяются за счет вихревого движения. Редукционный клапан автоматически регулирует давление, а аварийный клапан защищает систему при превышении параметров.
⏱️ Срок службы блока подготовки воздуха П-ФРК-16-1 превышает 10 лет при соблюдении рекомендаций по эксплуатации. Полуавтоматический сброс конденсата предотвращает коррозию, а металлический кожух с прозрачными окнами позволяет контролировать уровень загрязнений без разборки устройства.
🏭 Блок подготовки воздуха П-ФРК-16-1 активно используется в металлургических комплексах, пищевом оборудовании, фармацевтических линиях и автомобильных покрасочных камерах. Устройство обеспечивает стабильную работу прессов, роботизированных манипуляторов и упаковочных машин, где критична чистота сжатого воздуха по классу 12 ГОСТ 17433.
🔄 Альтернативными решениями для систем подготовки воздуха являются модели ПФГ-16-01 (Китай) и FRK-16 (Европа). Однако блок подготовки воздуха П-ФРК-16-1 от ГИДРОМАШ превосходит аналоги по сроку службы (в 1,7 раза) и адаптации к российским климатическим условиям благодаря усиленному корпусу и увеличенной вместимости конденсатосборника.
🔧 Для блока подготовки воздуха П-ФРК-16-1 предусмотрен оригинальный ремкомплект, включающий: - Фильтрующий элемент (артикул ФЭ-16) - Уплотнительные кольца (комплект УК-16) - Клапан сброса конденсата (модель КС-16) - Манометрическая прокладка (деталь МП-16) Рекомендуемая периодичность замены — раз в 18 месяцев при непрерывной эксплуатации.
🔠 Расшифровка маркировки П-ФРК-16-1:
| Символ | Расшифровка |
|---|---|
| П | Пневматический |
| Ф | Фильтр-влагоотделитель |
| Р | Редукционный клапан |
| К | Клапан аварийный |
| 16 | Условный проход 16 мм |
| 1 | Модификация 1 |

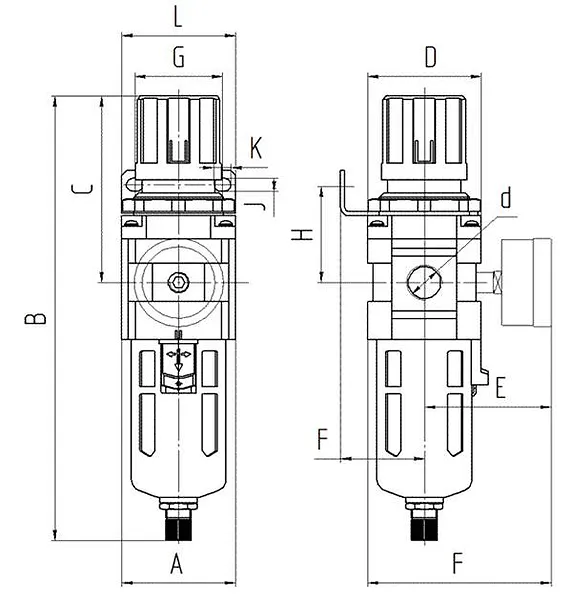

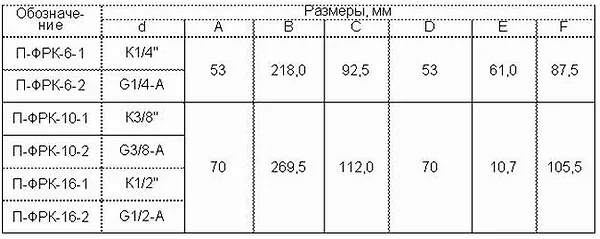

📏 Детальные чертежи блока подготовки воздуха П-ФРК-16-1:
 |
  |
🛒 Типовые заказы на блок подготовки воздуха П-ФРК-16-1: - 4 шт. для линии обработки металла (Казань) - 4 шт. с комплектом УК-16 для пищевого оборудования (Сочи) - 4 шт. П-ФРК-16-1-АО с автоматическим отводом конденсата (Новосибирск) - 4 шт. П-ФРК-16-1-5 с тонкостью фильтрации 5 мкм (Екатеринбург)
❓ Распространенные вопросы о блоке подготовки воздуха П-ФРК-16-1:
❓ Можно ли установить блок подготовки воздуха П-ФРК-16-1 в горизонтальном положении?
✅ Установка разрешена только в вертикальном положении (отклонение не более 5°) для корректной работы влагоотделителя. Горизонтальная установка нарушает центробежный принцип очистки.
❓ Как часто требуется обслуживание блока подготовки воздуха П-ФРК-16-1?
✅ При непрерывной работе рекомендуется ежемесячный визуальный контроль уровня конденсата и замена фильтрующего элемента каждые 18 месяцев. В агрессивных средах интервал сокращается до 12 месяцев.
❓ Поддерживает ли блок подготовки воздуха П-ФРК-16-1 работу с азотом?
✅ Да, устройство адаптировано для работы с любыми инертными газами при соблюдении параметров давления (0,1–1,0 МПа) и температурного режима.
❓ Есть ли модификация с дистанционным мониторингом давления?
✅ По спецзаказу выпускаются версии П-ФРК-16-1-DM с аналоговым выходом 4–20 мА для интеграции в АСУ ТП.
❓ Какова максимальная влажность входного воздуха для блока подготовки воздуха П-ФРК-16-1?
✅ Устройство эффективно при влажности до 80%. При превышении показателя рекомендуется установка предварительного осушителя.
❓ Входит ли манометр в базовую комплектацию блока подготовки воздуха П-ФРК-16-1?
✅ Нет, манометр устанавливается отдельно в предусмотренное отверстие. Рекомендуем модель МП-100 с классом точности 1,5.
🚚 Блок подготовки воздуха П-ФРК-16-1 от завода-изготовителя ГИДРОМАШ доставляется по всей России и СНГ в течение 2–7 рабочих дней. Оперативная отправка из Москвы в Питер, Екатеринбург, Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар и страны СНГ (Беларусь, Казахстан, Армения). Гарантия 24 месяца, техническая поддержка на всех этапах эксплуатации. Закажите сегодня — получите бесплатную консультацию по подбору компонентов пневмосистемы!
