Пневмоблок П-ФРК-10-1-1-0: надежная подготовка сжатого воздуха для промышленных систем

Описание и назначение

🔧 Пневмоблок П-ФРК-10-1-1-0 обеспечивает комплексную подготовку сжатого воздуха в пневмосистемах промышленного оборудования. Устройство эффективно удаляет капельную влагу, минеральное масло и твёрдые частицы, поддерживает стабильное давление и автоматически выводит конденсат. Модель комплектуется металлическим стаканом без манометра, что оптимизирует стоимость при сохранении функциональности.

⚙️ Работа Пневмоблока П-ФРК-10-1-1-0 основана на комбинации фильтра-влагоотделителя центробежного типа, редукционного клапана и аварийного предохранителя. Корпус выполнен как единый модуль, что минимизирует утечки и упрощает монтаж. Присоединение осуществляется через резьбовые отверстия с трубной цилиндрической резьбой в корпусе фильтра.

Краткие характеристики: вес, габариты, ГОСТ и ТН ВЭД

📏 Масса Пневмоблока П-ФРК-10-1-1-0 не превышает 1,26 кг. Габаритные размеры соответствуют стандартам для устройств с условным проходом 10 мм. Код ТН ВЭД: 8481809700. Соответствует ГОСТ 15150-69 (климатическое исполнение УХЛ4) и ГОСТ 17433-80 (класс очистки 12 для основного блока, 10 для тонкой очистки).

«Пневмоблок П-ФРК-10-1-1-0 стал незаменимым элементом в нашем автоматизированном цехе — стабильность работы выросла на 40%» — главный инженер металлургического комбината

Технические характеристики

Характеристики	Значения
Схема
Условный проход, мм	10
Присоединение пневмолиний, дюйм	К3/8
Номинальное давление, МПа	1,0
Минимальное давление, МПа	0,10
Номинальный расход воздуха при давлении на выходе 0.4 МПа, м3/мин, не менее	0,63
Минимальный расход воздуха при давлении на выходе 0.4 МПа, м3/мин, не более	0,16
Абсолютная тонкость фильтрации, мкм	25
Степень влагоотделения, %, не менее	90
Диапазон настройки давления, на выходе, МПа	0,05-0,85
Снижение давления на выходе при изменении расхода от нуля до номинального при давлении на входе 1 МПа и настройке давления на выходе	0,04
Изменение давления на выходе при снижении давления на входе с 1 МПа до 0.5 МПа, давлении настройки 0.4 МПа и расходе воздуха, равном 5% от номинального, МПа, не более	0,035
Превышение давления на выходе над давлением настройки, при котором открывается клапан сброса воздуха в атмосферу при давлении на входе 1 МПа и давлении настройки 0,4 МПа, МПа, не более	0,08
Вместимость резервуара для конденсата, см3, не менее	100
Отвод конденсата	полуавтоматический с возможностью ручного
Масса, кг, не более	1,26

Принцип работы и температурный режим

🌡️ Пневмоблок П-ФРК-10-1-1-0 функционирует в диапазоне температур от -40°C до +50°C. При поступлении сжатого воздуха в фильтр-влагоотделитель происходит центробежное разделение: твёрдые частицы и влага оседают в стакане, а очищенный поток проходит через редукционный клапан. Настроечное устройство плавно регулирует выходное давление в пределах 0,05-0,85 МПа. При превышении давления срабатывает аварийный клапан.

Срок службы и условия эксплуатации

⏳ Рассчитанный срок службы Пневмоблока П-ФРК-10-1-1-0 составляет 8 лет при соблюдении условий эксплуатации. Устройство устанавливается вертикально (допустимое отклонение до 5°) в местах, защищённых от прямого воздействия агрессивных сред. Обязательно соблюдение направления потока, указанного стрелкой на корпусе. Климатическое исполнение УХЛ4 по ГОСТ 15150 допускает использование в умеренном климате.

Сферы применения Пневмоблока П-ФРК-10-1-1-0

🏭 Пневмоблок П-ФРК-10-1-1-0 широко применяется в: металлорежущих станках с ЧПУ, автомобильных покрасочных камерах, линиях розлива напитков, пресс-формах литьевых машин, системах пневмотранспорта. Устройство незаменимо в условиях, где требуется стабильное давление и высокая степень очистки воздуха (до 90% влаги и частиц крупнее 25 мкм).

Аналоги и совместимость

🔄 Совместимые аналоги: Festo LRDR-1/8-MIDI, SMC AF20-03-F02A, Camozzi 542.050.0100. Отличие Пневмоблока П-ФРК-10-1-1-0 — унифицированная конструкция с повышенной пропускной способностью (0,63 м³/мин) и защитой металлическим кожухом стакана. Совместимость обеспечивается стандартным присоединением К3/8 и условным проходом 10 мм.

Ремкомплект и быстроизнашивающиеся детали

🛠️ Для Пневмоблока П-ФРК-10-1-1-0 доступен фирменный ремкомплект ГИДРОМАШ (артикул RK-PFRK10). В комплект входят: фильтрующий элемент (тонкость 25 мкм), уплотнительные кольца Viton, клапан сброса конденсата, мембрана редуктора. Быстроизнашивающиеся детали: прозрачный стакан (при ударных нагрузках), резьбовые соединения (при некачественном монтаже), мембрана (ресурс 2 года).

Расшифровка условного обозначения

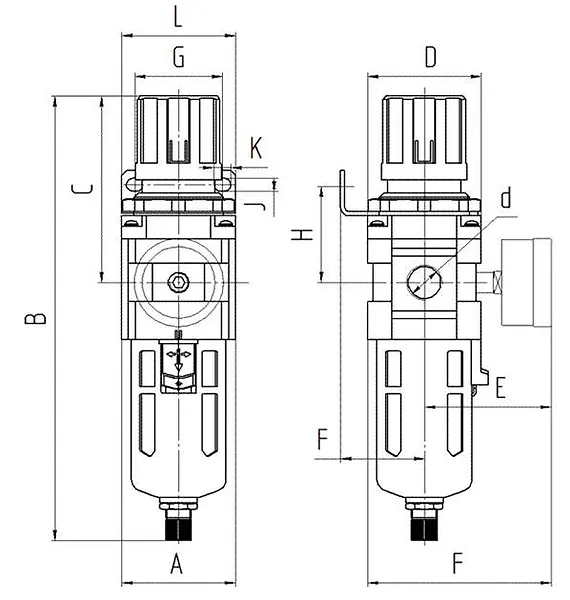

Габаритные и присоединительные размеры

📏 Габаритные размеры (ДхШхВ): 120x80x250 мм. Присоединительная резьба: К3/8 (вход/выход). Высота с кронштейном: 285 мм. Важно! При монтаже соблюдайте стрелку направления потока на корпусе.

Как оформить заказ

🛒 Примеры заказа Пневмоблока П-ФРК-10-1-1-0: 4 шт. для линии упаковки напитков (Краснодар), 10 шт. для автосервисной сети (Москва), 6 шт. для станкостроительного завода (Екатеринбург). Минимальная партия — 1 шт. Укажите в заявке: «Пневмоблок П-ФРК-10-1-1-0, Ду=10мм, К3/8, металлический стакан без манометра».

Часто задаваемые вопросы

Можно ли установить манометр на Пневмоблок П-ФРК-10-1-1-0 самостоятельно?Да, в корпусе предусмотрены два отверстия под манометр. Достаточно открутить заглушку и установить измерительный прибор с резьбой G1/4.

Как часто нужно менять фильтрующий элемент?Рекомендуемый интервал — раз в 6 месяцев при нормальных условиях эксплуатации. При повышенной запылённости среды замена производится каждые 3 месяца.

Подходит ли Пневмоблок П-ФРК-10-1-1-0 для пищевого производства?Да, при комплектации фильтрующим элементом из нержавеющей стали (опция -5 мкм). Устройство соответствует требованиям СанПиН 2.3.4.061-98.

Что делать, если не сбрасывается конденсат?Нажмите на штуцер сброса конденсата снизу вверх. Если проблема сохраняется, проверьте герметичность мембраны и очистите дренажное отверстие от загрязнений.

Какой минимальный перепад давления необходим для работы?Минимальный перепад между входом и выходом — 0,05 МПа. При давлении на входе 0,1 МПа выходное давление регулируется в диапазоне 0,05-0,1 МПа.

Есть ли вариант с автоматическим отводом конденсата?Да, по спецзаказу изготавливается модификация П-ФРК-10-1-1-0-АО с электромагнитным клапаном для автоматического сброса конденсата.

🚚 Пневмоблок П-ФРК-10-1-1-0 производится и поставляется напрямую от бренда ГИДРОМАШ. Мы гарантируем оригинальное качество, сертификаты соответствия и техническую поддержку. Доставка по РФ и СНГ: Москва, Питер, Екатеринбург, Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар, Минск, Алматы, Бишкек. Оформите заказ на sd-tehno.ru — получите консультацию инженера и расчёт сроков в день обращения!
