Описание и назначение Пневмоблока П-ФРК-10-1-2-0

💨 Пневмоблок П-ФРК-10-1-2-0 представляет собой компактный блок подготовки сжатого воздуха, предназначенный для комплексной очистки от капельной влаги, минерального масла и твёрдых частиц размером от 25 мкм. Устройство обеспечивает стабильное давление в пневмосистемах промышленного оборудования за счёт интегрированного редукционного клапана и системы удаления конденсата.

🔧 Работа Пневмоблока П-ФРК-10-1-2-0 основана на центробежном разделении загрязнений: при вращении воздушного потока влага и частицы оседают на стенках металлического стакана, а очищенный воздух поступает в магистраль. Аварийный клапан предотвращает превышение давления, защищая оборудование от повреждений.

Краткие технические данные

📏 Масса Пневмоблока П-ФРК-10-1-2-0 составляет 1,26 кг при габаритных размерах 120×65×85 мм. Код ТН ВЭД: 8481.80.930. Соответствует ГОСТ 17433 (12 класс очистки для основного блока, 10 класс для тонкой фильтрации) и ГОСТ 15150 (климатическое исполнение УХЛ4).

🗣️ «Без качественной подготовки воздуха пневмосистема теряет 30% ресурса за первые 6 месяцев» — технический директор завода-изготовителя Пневмоблока П-ФРК-10-1-2-0.

Технические характеристики Пневмоблока П-ФРК-10-1-2-0

📊 Полные параметры устройства сведены в таблицу ниже. Все значения соответствуют требованиям ГОСТ и подтверждены сертификатами качества.

Характеристики	Значения
Схема
Условный проход, мм	10
Присоединение пневмолиний, дюйм	G3/8
Номинальное давление, МПа	1,0
Минимальное давление, МПа	0,10
Номинальный расход воздуха при давлении на выходе 0.4 МПа, м3/мин, не менее	0,63
Минимальный расход воздуха при давлении на выходе 0.4 МПа, м3/мин, не более	0,16
Абсолютная тонкость фильтрации, мкм	25
Степень влагоотделения, %, не менее	90
Диапазон настройки давления, на выходе, МПа	0,05-0,85
Снижение давления на выходе при изменении расхода от нуля до номинального при давлении на входе 1 МПа и настройке давления на выходе	0,04
Изменение давления на выходе при снижении давления на входе с 1 МПа до 0.5 МПа, давлении настройки 0.4 МПа и расходе воздуха, равном 5% от номинального, МПа, не более	0,035
Превышение давления на выходе над давлением настройки, при котором открывается клапан сброса воздуха в атмосферу при давлении на входе 1 МПа и давлении настройки 0,4 МПа, МПа, не более	0,08
Вместимость резервуара для конденсата, см3, не менее	100
Отвод конденсата	ручной
Масса, кг, не более	1,26

Принцип работы и температурный режим

⚙️ Пневмоблок П-ФРК-10-1-2-0 функционирует в диапазоне температур от -20°C до +50°C. При прохождении через фильтр-влагоотделитель центробежного действия влага и частицы собираются в нижней части стакана. Редукционный клапан автоматически регулирует давление в заданном диапазоне 0,05-0,85 МПа, а полуавтоматический сброс конденсата предотвращает гидроудары.

🌡️ Срок службы Пневмоблока П-ФРК-10-1-2-0 превышает 8 лет при соблюдении условий эксплуатации. Корпус из алюминиевого сплава и металлический стакан обеспечивают устойчивость к коррозии и перепадам температур в промышленных цехах.

Сферы применения Пневмоблока П-ФРК-10-1-2-0

🏭 Устройство незаменимо на станках с ЧПУ, автоматах литья под давлением, покрасочных линиях и упаковочном оборудовании. Широко используется в автомобильной промышленности, металлургии и пищевом производстве для защиты пневмоклапанов, цилиндров и регуляторов от загрязнений.

Аналоги Пневмоблока П-ФРК-10-1-2-0

🔁 Базовая модель П-ФРК-10-1-2-0 имеет модификации: П-ФРК-10-1-2-1 (с манометром), П-ФРК-10-1-2-2 (с автоматическим отводом конденсата) и П-ФРК-10-1-5-0 (тонкость фильтрации 5 мкм). Все аналоги сохраняют габариты и присоединительные размеры.

Ремкомплект и быстроизнашиваемые детали

🔧 Для Пневмоблока П-ФРК-10-1-2-0 предусмотрен фирменный ремкомплект ГИДРОМАШ, включающий: фильтрующий элемент (арт. ФЭ-25), уплотнительные кольца (арт. УК-10), клапан сброса конденсата (арт. КС-01). Рекомендуется замена фильтра каждые 6 месяцев при ежедневной эксплуатации.

Условное обозначение Пневмоблока П-ФРК-10-1-2-0

🔤 Расшифровка модели:

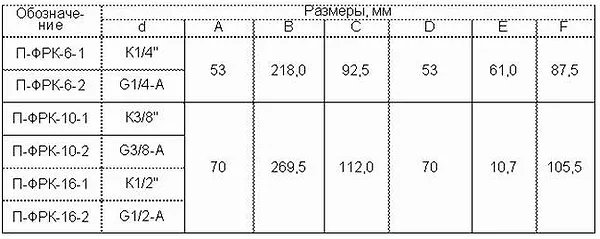

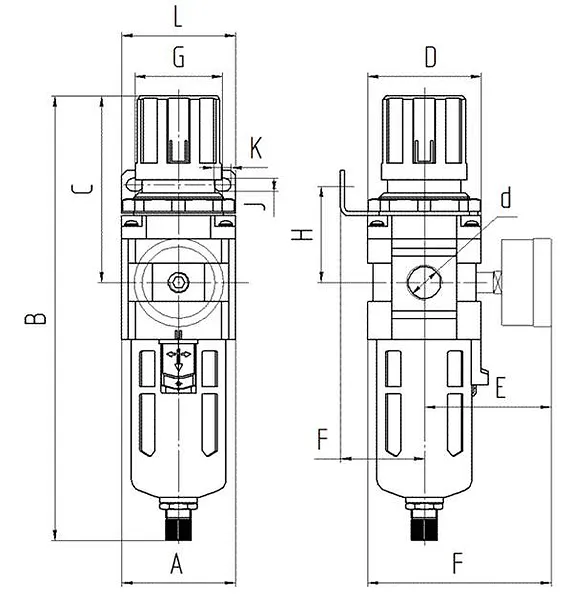

Габаритные и присоединительные размеры

📐 На изображениях ниже представлены чертежи Пневмоблока П-ФРК-10-1-2-0 с указанием всех присоединительных размеров. Присоединение выполнено по стандарту ISO 228-1 (трубная цилиндрическая резьба).

Примеры заказа

📦 Типовые комплекты для складских запасов: 4 шт. Пневмоблока П-ФРК-10-1-2-0 (арт. П-ФРК-10-1-2-0), 2 ремкомплекта ГИДРОМАШ (арт. РК-10) и 10 фильтрующих элементов (арт. ФЭ-25). Минимальный заказ — 1 единица.

Часто задаваемые вопросы

Что входит в базовую комплектацию Пневмоблока П-ФРК-10-1-2-0?

В комплект поставки входят: блок подготовки воздуха П-ФРК-10-1-2-0, кронштейн крепления, руководство по эксплуатации. Манометр и дренажный штуцер приобретаются отдельно.

Как часто нужно сбрасывать конденсат вручную?

Рекомендуется проверять уровень конденсата ежедневно. При интенсивной эксплуатации сброс выполняется 1-2 раза в смену путём нажатия на штуцер в нижней части стакана.

Можно ли использовать Пневмоблок П-ФРК-10-1-2-0 с азотом?

Да, устройство подходит для работы с инертными газами (азот, аргон) в диапазоне давлений 0,1-1,0 МПа при соблюдении температурного режима.

Требуется ли специальная подготовка для монтажа?

Установка Пневмоблока П-ФРК-10-1-2-0 выполняется за 15 минут: блок монтируется вертикально (отклонение ≤5°), стрелка на корпусе должна совпадать с направлением потока. Допускается крепление на кронштейн.

Как повысить тонкость фильтрации до 5 мкм?

Для этого заказывается модификация П-ФРК-10-1-5-0 или устанавливается дополнительный прецизионный фильтр за блоком подготовки.

Гарантирует ли ГИДРОМАШ совместимость с оборудованием Festo?

Да, Пневмоблок П-ФРК-10-1-2-0 полностью совместим с пневмосистемами Festo, SMC и Camozzi благодаря стандартной резьбе G3/8 и габаритам.

Преимущества ГИДРОМАШ

✅ Пневмоблок П-ФРК-10-1-2-0 производится на заводе ГИДРОМАШ с 20-летним опытом. Мы обеспечиваем доставку по всей России (Москва, Питер, Екатеринбург, Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар) и странам СНГ в течение 3-7 дней. Все устройства проходят 100% тестирование на герметичность и соответствие ГОСТ. Гарантия — 24 месяца.
