Блок подготовки воздуха П-ФРК-10-1

Блок подготовки воздуха П-ФРК-10-1 представляет собой универсальное пневматическое устройство, объединяющее фильтр-влагоотделитель, редукционный клапан и смазочное устройство в едином корпусе. Он предназначен для эффективной очистки, осушения и стабилизации давления сжатого воздуха, что критически важно для бесперебойной работы промышленного пневмооборудования.

Описание и назначение

Блок подготовки воздуха П-ФРК-10-1 служит основным узлом предварительной подготовки сжатого воздуха в системах промышленных пневмоприводов. Задача этого устройства троякая: очистить воздух от влаги, масла и твердых частиц, автоматически поддерживать стабильное давление на выходе, а также, при необходимости, добавлять в поток аэрозоль масла для смазки пневмоцилиндров и пневмомоторов.

Применение блока подготовки воздуха П-ФРК-10-1 значительно продлевает ресурс дорогостоящих пневматических компонентов — клапанов, цилиндров, пневмодвигателей. Такая надежность делает его незаменимым в ответственных технологических процессах. Устройство отличается надежностью конструкции, простотой монтажа и обслуживания. Подключение блоков подготовки воздуха осуществляется напрямую к трубопроводу через резьбовые отверстия в корпусе.

Вес, габариты, код ТН ВЭД, ГОСТ

Пневматический лифт: поднимите качество своего воздуха

Качественный блок подготовки воздуха — это как личный лифтер для вашей пневмосистемы. Он встречает грязный, мокрый и перегруженный давлением воздух у входа, вежливо «отряхивает» его от капель и пыли, настраивает «гардероб» давления и провожает чистым, сухим и стабильным на рабочие места — к цилиндрам и клапанам. Без такого «обслуживания» вся система будет работать с постоянными «простоями» на ремонт.

Технические характеристики

Принцип работы

Принцип работы блока подготовки воздуха П-ФРК-10-1 основан на последовательной обработке воздушного потока. Сначала на входе может быть установлен аварийный клапан защиты от избыточного давления. Воздух поступает в фильтр-влагоотделитель центробежного действия, где за счет завихрения потока под действием давления происходит отделение капель влаги, масла и крупных твердых частиц, которые осаждаются в стакане-отстойнике.

Далее предварительно осушенный воздух проходит через фильтрующий элемент, который обеспечивает финишную тонкую очистку до заданного класса. Затем воздушный поток поступает в редукционный клапан. Этот узел автоматически поддерживает заданное пользователем давление на выходе, компенсируя колебания входного давления и расхода. Регулировка производится плавно с помощью рукоятки и надежно фиксируется. Именно эта стабильность давления критична для точности работы пневмоинструмента.

Далее, в зависимости от необходимости, воздух проходит через смазочное устройство (масленку), где в поток впрыскивается аэрозоль масла для смазки исполнительных механизмов. Всю работу блока подготовки воздуха можно контролировать по манометру, устанавливаемому в предусмотренное отверстие в корпусе. Уровень загрязнений в фильтре виден сквозь прорези в металлическом защитном кожухе.

Как не наломать дров при установке

Типичная ошибка, сводящая на нет эффективность блока подготовки воздуха П-ФРК-10-1, — это монтаж «как придется», без соблюдения направления потока. На корпусе устройства есть специальная стрелка. Если установить блок «против шерсти», то фильтр и редуктор не смогут корректно выполнять свои функции, что приведет к ускоренному износу всей пневмосистемы. Лайфхак: перед затяжкой резьбовых соединений убедитесь, что стрелка на корпусе смотрит по направлению от компрессора к потребителям.

Температурный режим и срок службы

Блок подготовки воздуха П-ФРК-10-1 в стандартном климатическом исполнении УХЛ предназначен для эксплуатации в широком диапазоне температур. Его работоспособность сохраняется в условиях от -40°С до +60°С, что покрывает большинство промышленных и складских сред в России.

Срок службы этого устройства напрямую зависит от качества подаваемого воздуха и своевременного обслуживания. При использовании в стандартных условиях и соблюдении инструкции по сливу конденсата ключевой изнашиваемый элемент — фильтрующая вставка — может служить несколько тысяч моточасов. Корпусные детали и редукционный клапан обладают высоким запасом прочности. Своевременная замена фильтрующих элементов из ремкомплекта — залог многолетней безотказной работы блока подготовки воздуха на вашем предприятии.

Область применения

Блоки подготовки воздуха П-ФРК-10-1 нашли широчайшее применение во всех отраслях промышленности, где используется пневмоавтоматика. В машиностроении они обеспечивают точность работы сборочных роботов и станков с ЧПУ. В автомобильной промышленности — стабильность пневмолиний окрасочных цехов и конвейеров.

В горнодобывающей промышленности и металлообработке устройства защищают пневмоинструмент от абразивной пыли. В химической, текстильной и деревообрабатывающей отраслях блок подготовки воздуха предотвращает засорение и коррозию клапанов. В строительстве они продлевают жизнь отбойным молоткам и пескоструйным аппаратам. В сфере ЖКХ такие блоки используются в системах автоматики котельных и насосных станций. Где бы ни применялся сжатый воздух, блок его подготовки является обязательным элементом для защиты оборудования.

Современные технологии

Современные тенденции Индустрии 4.0 открывают новые возможности для интеллектуального управления блоками подготовки воздуха П-ФРК-10-1. Встраиваемые датчики давления и расхода могут передавать данные в SCADA-систему или на ПЛК, обеспечивая мониторинг состояния фильтра (дифференциальное давление) в реальном времени. Это позволяет перейти от планового обслуживания к предиктивному, предупреждая остановки. Интеграция с IoT-платформами дает возможность удаленной диагностики, а подключение к системам управления коллаборативными роботами (коботами) гарантирует высочайшую стабильность и точность их «пневмомышц».

Обслуживание и ремонт

Обслуживание блока подготовки воздуха П-ФРК-10-1 не требует сложных процедур и сводится к нескольким регулярным операциям. Основная задача — своевременный слив конденсата из стакана-отстойника. Для этого предусмотрено полуавтоматическое устройство. Также необходимо периодически контролировать степень загрязнения фильтрующего элемента через смотровое окно.

Чаще всего изнашивается фильтрующая вставка, уплотнительные кольца стакана и манжеты редукционного клапана. При падении производительности или снижении точности поддержания давления рекомендуется провести диагностику этих узлов. Большинство работ по регламентному обслуживанию и мелкому ремонту могут быть выполнены силами штатных слесарей-ремонтников.

Ремкомплект или ЗИП

Для поддержания блока подготовки воздуха в работоспособном состоянии рекомендуется заказывать оригинальный ремонтный комплект или ЗИП от производителя. В стандартный набор быстроизнашиваемых деталей (РТИ) для модели П-ФРК-10-1 обычно входят:

- Фильтрующий элемент (фильтровая вставка).
- Уплотнительные кольца круглого сечения для стакана фильтра (различных диаметров).
- Манжеты и уплотнения редукционного клапана.
- Пружина настройки редуктора.
- Уплотнительные шайбы для присоединительных резьб.

Наличие оригинального ЗИП под рукой позволяет в кратчайшие сроки восстановить работоспособность устройства, минимизировав простой оборудования.

Аналоги устройства

На рынке представлены различные исполнения и аналоги блоков подготовки сжатого воздуха. При выборе альтернативы важно ориентироваться на ключевые параметры: условный проход, диапазон давления и степень очистки.
1. Блок подготовки воздуха с условным проходом Ду10, резьбой G1/2", давлением до 1.6 МПа.
2. Компактный пневмофильтр-регулятор с манометром в сборе для монтажа на шину.
3. Блок подготовки воздуха с функцией автоматического сброса конденсата (АО).
4. Модульная система подготовки воздуха с отдельно устанавливаемыми фильтром, регулятором и лубрикатором.
5. Блок подготовки воздуха с тонкостью фильтрации 5 мкм для особо чистых применений.

Условное обозначение

Экономические выгоды

Инвестиция в качественный блок подготовки воздуха П-ФРК-10-1 окупается многократно. Он снижает количество неплановых простоев на 30-40% за счет защиты пневмооборудования от загрязнений и влаги. Стабилизация давления экономит до 15% энергии, потребляемой компрессором, так как система работает в оптимальном режиме. Рост ресурса цилиндров, клапанов и инструмента напрямую сокращает затраты на запасные части и ремонт. В итоге, ROI (окупаемость вложений) от применения такого блока подготовки воздуха исчисляется месяцами, а дальнейшая экономия становится постоянной статьей в снижении себестоимости продукции.

Изображения

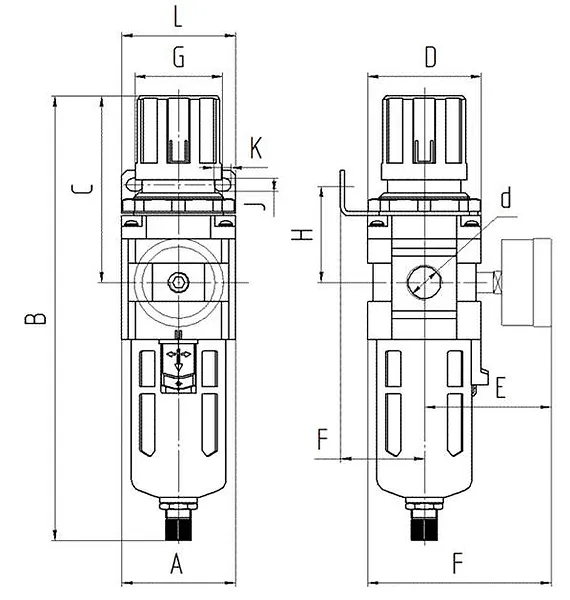

Габаритные и присоединительные размеры

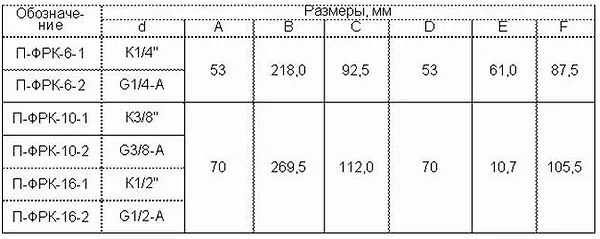

Блок подготовки воздуха П-ФРК-10-1 имеет компактные линейные габариты, удобные для монтажа в ограниченном пространстве распределительных щитов или на пневмораспределителях. Основные размеры определяются межосевым расстоянием резьбовых отверстий для подключения и общей длиной устройства по оси потока.

Основной тип присоединения — внутренняя трубная цилиндрическая резьба G3/8" (К3/8). Для надежной фиксации на трубопроводе или панели в конструкции предусмотрены специальные проушины или площадка для установки крепежного кронштейна с помощью проставки. Это позволяет закрепить блок подготовки воздуха как непосредственно на магистрали, так и вынести его на монтажную панель для удобства обслуживания.

Примеры заказа

Блок подготовки воздуха П-ФРК1-10 — базовое исполнение с условным проходом 10 мм, присоединением G3/8", климатическим исполнением УХЛ. Предназначен для установки в отапливаемых помещениях.

Блок подготовки воздуха П-ФРК-10-1 с аварийным клапаном на входе — дополнен предохранительным клапаном на входной магистрали для защиты от скачков давления сверх номинального, что повышает безопасность системы.

Блок подготовки воздуха П-ФРК-10-1-АО — исполнение с функцией автоматического отвода конденсата, которое исключает необходимость ручного слива и идеально подходит для труднодоступных мест установки.

Адаптация к российским условиям

Блоки подготовки воздуха Гидромаш, включая модель П-ФРК-10-1, изначально спроектированы с учетом специфики эксплуатации в России и странах СНГ. Они устойчиво работают в широком диапазоне температур от суровых зим до жаркого лета. Конструкция совместима с распространенными в РФ типами индустриальных масел. Устройства готовы к работе в условиях нестабильных параметров воздуха от старых парков компрессоров, характерных для многих предприятий ЖКХ и промышленности. Надежность и ремонтопригодность этих блоков подготовки воздуха делают их оптимальным выбором для отечественных реалий.

Работа в экстремальных условиях

Блок подготовки воздуха П-ФРК-10-1 в специальных исполнениях способен функционировать в экстремальных для промышленности условиях. Это включает в работу при температуре окружающей среды до –40°С, где применяются морозостойкие материалы уплотнений.

Конструкция фильтра-влагоотделителя эффективно справляется с повышенным содержанием влаги в сжатом воздухе, характерным для многих регионов. Устройство сохраняет работоспособность при нестабильном входном давлении. Простота конструкции позволяет проводить экспресс-диагностику и замену ключевых элементов, таких как фильтрующая вставка, даже в полевых условиях, минимизируя простой критичного оборудования.

Возможность работы на Марсе или Луне

Если бы перед инженерами встала задача выбрать блок подготовки воздуха для лунной базы или марсианской станции, то требования к нему были бы исключительно высоки: абсолютная герметичность, работа в почти полном вакууме и при экстремальных перепадах температур. Конструктивная надежность и способность работать в широком диапазоне давлений, заложенные в блоке подготовки воздуха П-ФРК-10-1, стали бы хорошей базой. Конечно, потребовались бы специальные материалы для космического холода и радиации, но сам принцип центробежного отделения твердых частиц (марсианской пыли) и регулирования давления остался бы неизменным. Это говорит о солидном запасе прочности земной конструкции.

Часто задаваемые вопросы

Почему выбирают «Гидромаш»

Выбирая блок подготовки воздуха П-ФРК-10-1 от бренда Гидромаш, вы получаете надежное оригинальное оборудование, напрямую от отечественного производителя, с гарантией 12 месяцев. Мы предлагаем выгодную цену и обеспечиваем возможность быстрой отгрузки со складов в ключевых городах: Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Наши логистические партнеры организуют оперативную доставку по России и в страны СНГ. Чтобы купить или заказать блок подготовки воздуха П-ФРК-10-1, а также уточнить актуальное наличие и стоимость, обратитесь к нашим менеджерам через форму заказа.
