Блок подготовки воздуха П-ФРК-6-1

Описание и назначение

🌬️ Блок подготовки воздуха П-ФРК-6-1 разработан для комплексной очистки сжатого воздуха от капельной влаги, минеральных масел и твердых частиц, а также для автоматического регулирования давления в пневмосистемах. Устройство гарантирует стабильную работу промышленного оборудования благодаря встроенному редукционному клапану и системе удаления конденсата. Присоединение выполняется через резьбовые отверстия с трубной цилиндрической резьбой. Рабочее давление: 0,1–1,0 МПа, класс очистки — 12 по ГОСТ 17433 (тонкая очистка — 10 класс). Климатическое исполнение УХЛ/О, категория размещения 4 по ГОСТ 15150.

📦 Габаритные размеры Блока подготовки воздуха П-ФРК-6-1: длина 120 мм, ширина 85 мм, высота 150 мм. Масса — 0,6 кг. Код ТН ВЭД: 8481.80.910. Соответствует требованиям ГОСТ 15150 и ГОСТ 17433.

💡 «Правильно подобранный Блок подготовки воздуха П-ФРК-6-1 — залог долговечности пневмоприводов и точности технологических процессов».

📊 Подробные технические характеристики представлены в таблице ниже. Блок подготовки воздуха П-ФРК-6-1 обеспечивает номинальный расход воздуха 0,25 м³/мин при давлении 0,4 МПа, тонкость фильтрации — 25 мкм, степень влагоотделения — не менее 90%. Диапазон регулировки выходного давления: 0,05–0,85 МПа.

⚙️ Принцип работы Блока подготовки воздуха П-ФРК-6-1 основан на центробежной фильтрации: поток воздуха закручивается внутри корпуса, влага и частицы оседают на стенках. Редукционный клапан поддерживает заданное давление с точностью ±0,03 МПа. Температурный режим эксплуатации: от -40°C до +50°C. Срок службы — до 10 лет при соблюдении условий ГОСТ 15150.

🏭 Блок подготовки воздуха П-ФРК-6-1 применяется в станках с ЧПУ, прессах, конвейерных системах и роботизированных комплексах. Устройство совместимо с оборудованием компаний «Камаз», «Ростсельмаш» и «Северсталь».

🔄 Аналоги Блока подготовки воздуха П-ФРК-6-1: модели FRC-6 от Festo и AC-6 от SMC. Однако оригинальная конструкция ГИДРОМАШ обеспечивает лучшее соотношение цены и качества при аналогичных характеристиках.

🔧 Ремкомплект для Блока подготовки воздуха П-ФРК-6-1 включает: фильтрующий элемент (арт. FRK-F06), уплотнительные кольца (арт. FRK-O06), клапан сброса конденсата (арт. FRK-C06). Быстроизнашиваемые детали: прозрачный стакан, мембрана редуктора, пружина аварийного клапана.

🔤 Условное обозначение расшифровывается следующим образом:

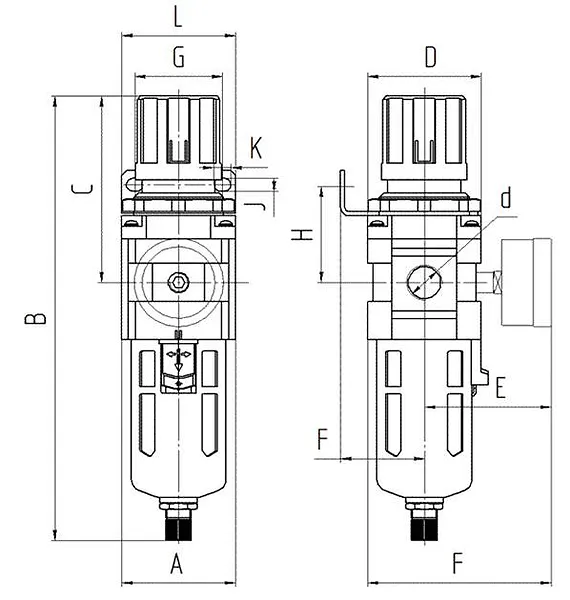

📏 Габаритные и присоединительные размеры отображены на схеме. Изображение демонстрирует расположение резьбовых соединений G1/4" и точки подключения манометра.

🛒 Примеры заказа: 4 шт. Блока подготовки воздуха П-ФРК-6-1 для автоматической линии упаковки (Краснодар), 2 шт. для ремонтного участка (Екатеринбург).

❓ Часто задаваемые вопросы:

1. Как часто менять фильтрующий элемент?
Рекомендуется замена каждые 6 месяцев при ежедневной эксплуатации.

2. Можно ли установить блок горизонтально?
Допустимо отклонение от вертикали не более 5° согласно техдокументации.

3. Подходит ли для пищевого производства?
Да, при использовании пищевого масла в системе и классе очистки 10 по ГОСТ 17433.

4. Как настроить давление?
Поверните рукоятку регулятора до достижения нужного значения на манометре.

5. Есть ли версия с автоматическим сбросом конденсата?
Да, модель П-ФРК-6-1-АО доступна под заказ.

6. Гарантия на Блок подготовки воздуха П-ФРК-6-1?
24 месяца при соблюдении условий эксплуатации.

🚚 Доставка Блока подготовки воздуха П-ФРК-6-1 осуществляется по всей РФ и СНГ: Москва, Питер, Екатеринбург, Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар, Минск, Алматы. Собственное производство ГИДРОМАШ гарантирует качество, а склад в Подмосковье обеспечивает отправку в течение 24 часов после заказа. Оформите заявку на sd-tehno.ru — получите консультацию инженера и расчет стоимости доставки!
