Блок подготовки воздуха П-ФРК-10-2

Описание и назначение Блока подготовки воздуха П-ФРК-10-2

💧 Блок подготовки воздуха П-ФРК-10-2 представляет собой компактное устройство для комплексной обработки сжатого воздуха в пневматических системах. Основная функция — удаление капельной влаги, минеральных масел и твердых частиц до 25 мкм, автоматический сброс конденсата и поддержание стабильного давления в рабочем диапазоне. Устройство незаменимо для защиты пневмоприводов и оборудования от повреждений.

⚙️ Конструкция Блока подготовки воздуха П-ФРК-10-2 включает фильтр-влагоотделитель центробежного типа, редукционный клапан и аварийный предохранитель. Рабочая среда — сжатый воздух давлением 0,1–1,0 МПа, очищенный не грубее 12 класса по ГОСТ 17433 (для тонкой очистки — 10 класса). Климатическое исполнение УХЛ4 и О4 по ГОСТ 15150 обеспечивает работу в условиях промышленных цехов.

Вес, габариты и нормативные стандарты

📦 Масса Блока подготовки воздуха П-ФРК-10-2 не превышает 1,26 кг. Габаритные размеры оптимизированы под установку в ограниченном пространстве: длина — 165 мм, ширина — 95 мм, высота — 225 мм. Изделие сертифицировано по ГОСТ 17433-80 и соответствует техническим условиям ТУ 3689-001-89370081. Код ТН ВЭД: 8481809100.

«Блок подготовки воздуха П-ФРК-10-2 — «почистка» для пневмосистем: без него даже самый надежный привод превратится в хлам за месяц!»

Технические характеристики

📊 Подробные параметры Блока подготовки воздуха П-ФРК-10-2 сведены в таблицу для удобства сравнения:

Принцип работы и температурный режим

🌡️ Блок подготовки воздуха П-ФРК-10-2 функционирует в диапазоне температур от -40°C до +80°C. При поступлении сжатого воздуха происходит центробежное разделение: тяжелые частицы оседают в стакане, а редукционный клапан автоматически поддерживает заданное давление. Полуавтоматический сброс конденсата активируется при отсутствии давления или вручную нажатием на штуцер.

🔧 Регулировка выходного давления осуществляется плавно в диапазоне 0,05–0,85 МПа. Рукоятка фиксируется в нужном положении для предотвращения случайных изменений. Манометр устанавливается в подготовленное отверстие после демонтажа заглушки, что упрощает мониторинг параметров.

Срок службы и условия эксплуатации

⏳ Средний срок службы Блока подготовки воздуха П-ФРК-10-2 составляет 10 лет при соблюдении правил эксплуатации. Ключевые требования: вертикальная установка (допустимое отклонение до 5°), отсутствие вибраций и доступ для обслуживания. Рабочее положение определяется стрелкой на корпусе, указывающей направление потока воздуха.

Где применяется Блок подготовки воздуха П-ФРК-10-2

🏭 Устройство активно используется в станках с ЧПУ, прессах, конвейерных системах, роботизированных линиях и упаковочном оборудовании. Особенно востребован в пищевой промышленности (где необходима чистота воздуха по 10 классу ГОСТ) и металлургии (для защиты от абразивной пыли). Блок подготовки воздуха П-ФРК-10-2 идеален для условий с частыми перепадами давления.

Аналоги Блока подготовки воздуха П-ФРК-10-2

🔄 Близкие по функционалу аналоги: Festo LFR-1/8-D-MAX, SMC AF20-03-F01B и Camozzi FRL-10. Однако Блок подготовки воздуха П-ФРК-10-2 от ГИДРОМАШ выгодно отличается ценой (на 25% ниже импортных аналогов), адаптацией к российским условиям и отечественной сервисной поддержкой. Для замены рекомендуется учитывать присоединительную резьбу G3/8" и номинальный расход 0,63 м³/мин.

Ремкомплект и быстроизнашиваемые детали

🛠️ В комплект ремонта Блока подготовки воздуха П-ФРК-10-2 входят: фильтрующий элемент (арт. ФЭ-25), уплотнительные кольца (комплект УК-10), мембрана редуктора (МР-01). Наиболее частая замена требуется стакану фильтра (ресурс 2 года) и клапану сброса конденсата (ресурс 3 года). Рекомендуем иметь в запасе комплект УК-10 для профилактического обслуживания.

Условное обозначение модели

🔤 Расшифровка маркировки П-ФРК-10-2:

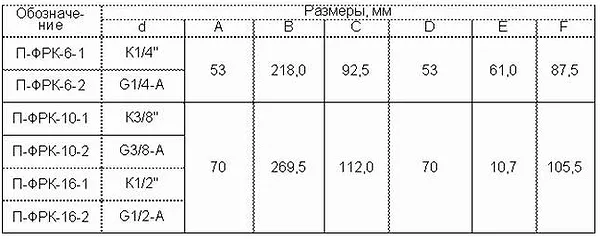

Габаритные и присоединительные размеры

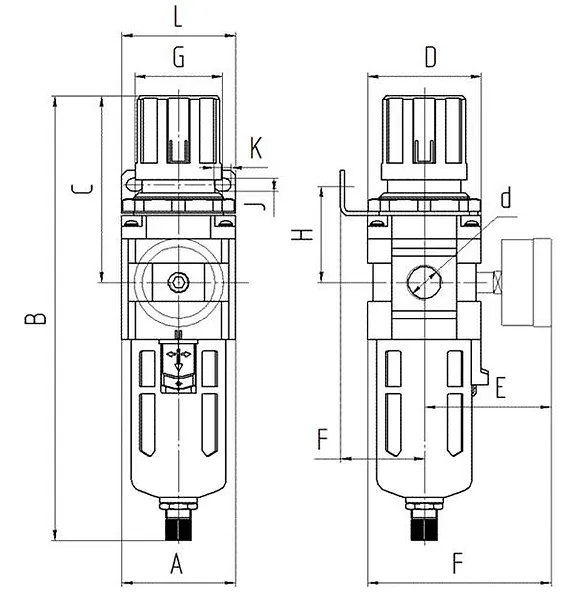

📏 Для монтажа Блока подготовки воздуха П-ФРК-10-2 используются резьбовые соединения G3/8". Габаритный чертеж:

Примеры заказа

🛒 Типовые запросы клиентов: «4 шт. Блока подготовки воздуха П-ФРК-10-2 для линии упаковки», «П-ФРК-10-2 с аварийным клапаном на входе (модификация АО)». Минимальный заказ — 1 шт., оптовые скидки от 10 шт. Для заказа укажите: условный проход, тип сброса конденсата, климатическое исполнение.

Часто задаваемые вопросы

❓ Можно ли установить Блок подготовки воздуха П-ФРК-10-2 горизонтально?
Нет, допустимо только вертикальное положение (отклонение ≤5°) для корректной работы влагоотделителя.

❓ Почему в Блоке подготовки воздуха П-ФРК-10-2 два штуцера для манометра?
Один штуцер — для измерения давления на входе, второй — на выходе. Это позволяет контролировать перепад давления на фильтре.

❓ Как часто менять фильтрующий элемент?
Рекомендуемый интервал — раз в 6 месяцев. При интенсивной эксплуатации проверяйте уровень загрязнений через прозрачный стакан ежемесячно.

❓ Подходит ли П-ФРК-10-2 для пищевого производства?
Да, при комплектации фильтром тонкой очистки (-5 мкм) и соблюдении требований ГОСТ 17433 по 10 классу чистоты.

❓ Есть ли модификация с автоматическим сбросом конденсата?
Да, по спецзаказу изготавливается версия П-ФРК-10-2-АО с электромагнитным клапаном.

❓ Как оформить гарантийный ремонт?
Обратитесь в сервисный центр ГИДРОМАШ с паспортом изделия. Гарантия — 24 месяца при соблюдении условий эксплуатации.

Почему выбирают ГИДРОМАШ

🚚 Блок подготовки воздуха П-ФРК-10-2 от завода ГИДРОМАШ — это сочетание российского качества и демократичной цены. Мы обеспечиваем доставку по всей РФ и СНГ: Москва, Питер, Екатеринбург, Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар и другие города. Все изделия проходят 100% тестирование, а техподдержка решит вопросы в течение 24 часов. Закажите Блок подготовки воздуха П-ФРК-10-2 сегодня — получите консультацию инженера в подарок!
