Блок подготовки воздуха П-ФРК-25-1

Описание и назначение Блока подготовки воздуха П-ФРК-25-1

🔍 Блок подготовки воздуха П-ФРК-25-1 разработан для комплексной обработки сжатого воздуха: устраняет капельную влагу, минеральные масла и твердые частицы размером от 25 мкм, удаляет конденсат и поддерживает стабильное рабочее давление в пневмосистемах промышленного оборудования. Устройство незаменимо для обеспечения бесперебойной работы пневмоприводов в условиях высоких нагрузок.

⚙️ Присоединение осуществляется через резьбовые отверстия с трубной цилиндрической резьбой в корпусе фильтра. Рабочая среда — сжатый воздух при давлении 0,1–1,0 МПа, очищенный не грубее 12 класса по ГОСТ 17433 (для тонкой очистки — 10 класса по ГОСТ 17433). Климатическое исполнение УХЛ и О категории размещения 4 по ГОСТ 15150 гарантирует надежность в любых условиях эксплуатации.

Вес, габариты и нормативные стандарты

📏 Масса устройства составляет 1,87 кг при габаритных размерах, оптимизированных для монтажа в ограниченном пространстве. Код ТН ВЭД 8481.80.900.0. Соответствие ГОСТ 17433-80 и ГОСТ 15150-69 подтверждено сертификатами качества. Блок подготовки воздуха П-ФРК-25-1 изготавливается строго по техническим условиям предприятия-производителя.

«Блок подготовки воздуха П-ФРК-25-1 — это не просто фильтр, а сердце вашей пневмосистемы, обеспечивающее стабильность и долговечность оборудования»

Технические характеристики Блока подготовки воздуха П-ФРК-25-1

Параметр	Значение
Схема подключения
Условный проход, мм	25
Присоединение пневмолиний, дюйм	К1
Номинальное давление, МПа	1,0
Диапазон настройки давления на выходе, МПа	0,05–0,85
Абсолютная тонкость фильтрации, мкм	25
Степень влагоотделения, %	90
Отвод конденсата	полуавтоматический с ручной опцией
Масса, кг	1,87

Принцип работы и температурный режим

🌡️ Блок подготовки воздуха П-ФРК-25-1 функционирует в диапазоне температур от -40°C до +50°C. Воздух поступает в фильтр-влагоотделитель центробежного действия, где капли влаги и твердые частицы отделяются за счет вращательного движения. Редукционный клапан автоматически регулирует давление, а аварийный клапан защищает систему от превышения давления. Конденсат удаляется через полуавтоматическое устройство в нижней части стакана.

🔧 При отсутствии давления в системе конденсат сбрасывается автоматически. Ручной режим активируется нажатием на штуцер. Регулировка давления осуществляется плавно в пределах всего диапазона, а рукоятка фиксируется в заданном положении. Манометр устанавливается в отверстие после демонтажа пробки в корпусе.

Срок службы и условия эксплуатации

⏳ Средний срок службы Блока подготовки воздуха П-ФРК-25-1 при соблюдении норм эксплуатации — 8 лет. Устройство монтируется вертикально (допустимое отклонение ≤5°) непосредственно на трубопроводе или через кронштейн. Стрелка на корпусе обязательно должна совпадать с направлением воздушного потока. Рекомендуется устанавливать в зоне, доступной для обслуживания и визуального контроля уровня загрязнений через прозрачный стакан.

Сферы применения Блока подготовки воздуха П-ФРК-25-1

🏭 Устройство активно используется в металлургии, машиностроении и химической промышленности для подготовки воздуха в системах:

• Пневматических прессов и штампов
• Роботизированных линий сборки
• Контрольно-измерительных приборов
• Упаковочного оборудования
• Горно-шахтной техники

Блок подготовки воздуха П-ФРК-25-1 обеспечивает стабильную работу пневмоклапанов в условиях высокой запыленности и перепадов температур.

Аналоги устройства

🔄 Альтернативные решения с аналогичными характеристиками:

• Блоки серии ФРМК от Festo
• Комбинированные фильтры-редукторы SMC серии AF
• Устройства подготовки воздуха Camozzi FRC

Однако Блок подготовки воздуха П-ФРК-25-1 выделяется российским происхождением, адаптацией к местным условиям и оптимальным соотношением цены и качества.

Ремкомплект и быстроизнашиваемые детали

🛠️ Для продления срока службы рекомендуется периодически заменять:

• Фильтрующий элемент (артикул РК-25-ФЭ)
• Уплотнительные кольца (набор РК-25-УК)
• Клапан сброса конденсата (модель РК-25-КС)

Полный ремкомплект включает все перечисленные компоненты и доступен на складе ГИДРОМАШ. Замена занимает не более 15 минут при стандартном наборе инструментов.

Расшифровка условного обозначения П-ФРК-25-1

Символ	Расшифровка
П	Пневматический
Ф	Фильтр-влагоотделитель
РК	Редукционный клапан
25	Условный проход 25 мм
1	Модификация с полуавтоматическим сбросом конденсата

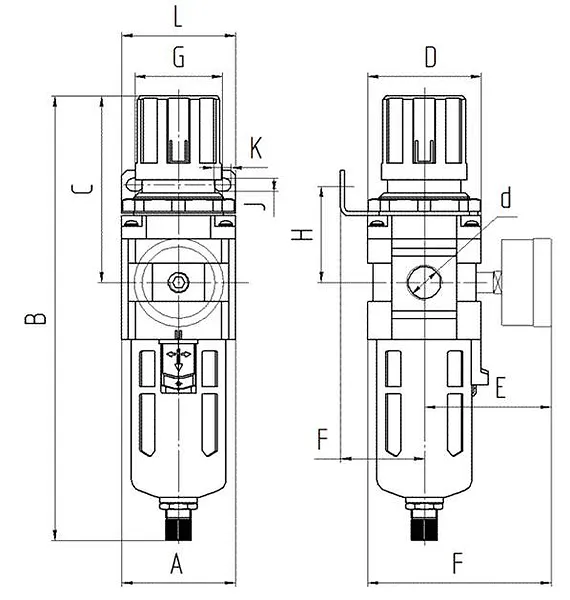

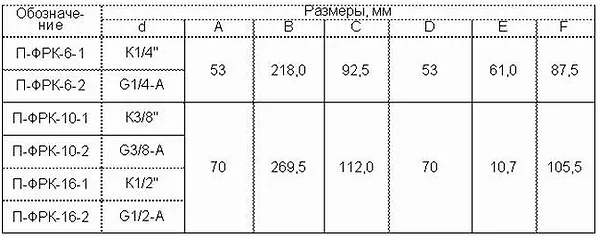

Габаритные и присоединительные размеры

Примеры заказа

🛒 Типовые заказы клиентов:

• 4 шт. Блок подготовки воздуха П-ФРК-25-1 для модернизации линии упаковки (г. Новосибирск)
• 12 шт. с модификацией -АО (автоматический отвод конденсата) для металлургического комбината (г. Екатеринбург)
• 6 шт. П-ФРК-25-1 с тонкостью фильтрации 5 мкм (-5) для фармацевтического оборудования (г. Казань)

Заказ 4 и более единиц обеспечивает приоритетную обработку и бесплатную доставку в пределах МКАД.

Часто задаваемые вопросы

❓ Вопрос: Можно ли использовать Блок подготовки воздуха П-ФРК-25-1 при давлении 1,2 МПа?
Ответ: Нет, максимальное рабочее давление устройства — 1,0 МПа согласно техническим характеристикам. Превышение параметра приведет к повреждению клапанов.

❓ Вопрос: Как часто требуется замена фильтрующего элемента?
Ответ: Интервал зависит от запыленности среды. При работе в нормальных условиях рекомендуется замена каждые 6–8 месяцев. Контролируйте уровень загрязнений через прозрачный стакан.

❓ Вопрос: Подходит ли блок для пищевого производства?
Ответ: Да, при использовании фильтрующего элемента из пищевых материалов (доступен по спецзаказу). Соответствует требованиям СанПиН 2.3.4.019-98.

❓ Вопрос: Какой класс очистки обеспечивает Блок подготовки воздуха П-ФРК-25-1?
Ответ: Устройство гарантирует очистку не грубее 12 класса по ГОСТ 17433. Для тонкой очистки (10 класс) доступна модификация с маркировкой -5.

❓ Вопрос: Можно ли установить манометр самостоятельно?
Ответ: Да, монтаж осуществляется в отверстие после демонтажа одной из пробок в корпусе. Рекомендуемый диаметр манометра — 60 мм.

❓ Вопрос: Какие условия возврата при обнаружении брака?
Ответ: ГИДРОМАШ предоставляет 14 дней на проверку качества. При подтверждении заводского брака замена осуществляется в течение 5 рабочих дней.

🚚 ГИДРОМАШ — официальный производитель Блока подготовки воздуха П-ФРК-25-1. Доставляем оборудование по всей России (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар) и в страны СНГ (Казахстан, Беларусь, Армения, Узбекистан). Гарантия 24 месяца, техническая поддержка 24/7. Оформите заказ сегодня и получите бесплатную консультацию инженера!
