Блок кондиционирования БК-Р-6-1

Блок кондиционирования БК-Р-6-1 — это готовый компактный узел для комплексной подготовки сжатого воздуха в промышленных пневмосистемах. Он объединяет фильтрацию, осушение, регулировку давления и смазку, обеспечивая надежную защиту и эффективную работу пневмооборудования. Оборудование отличается простотой монтажа и настройки, высокой степенью очистки и возможностью подключения реле давления для автоматизации процессов.

Описание и назначение

Блок кондиционирования БК-Р-6-1 является ключевым элементом подготовки воздуха в системах промышленных пневмоприводов. Его основное назначение — преобразование необработанного сжатого воздуха из сети в чистый, осушенный, стабилизированный по давлению и при необходимости смазанный воздушный поток. Этот блок кондиционирования решает сразу несколько критически важных задач: удаляет механические примеси и конденсат, предотвращает коррозию и износ оборудования, а также обеспечивает точное дозирование смазочного материала для снижения трения в пневмоцилиндрах и пневмомоторах.

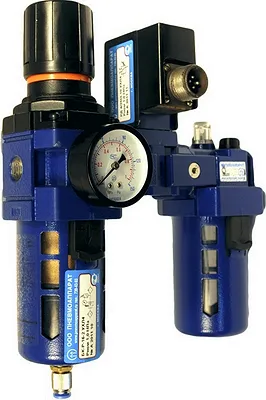

Конструктивно блок кондиционирования БК-Р-6-1 представляет собой монтированный на общей раме агрегат, включающий блок подготовки воздуха типа П-ФРК (фильтр-влагоотделитель с редукционным клапаном) и маслораспылитель типа П-М. Между ними предусмотрена проставка для установки реле давления и крепежного кронштейна. Такой комплексный подход отличает блок кондиционирования от отдельных устройств, упрощая проектирование, монтаж и обслуживание системы. Ключевыми техническими особенностями модели БК-Р-6-1 являются условный проход 6 мм, номинальное давление до 1.0 МПа, тонкость фильтрации 40 мкм и высокая степень влагоотделения.

Вес, габариты, код ТН ВЭД, ГОСТ

Пневматический «тренер» для вашего оборудования

Блок кондиционирования БК-Р-6-1 — это как личный фитнес-тренер для вашей пневмосистемы. Он следит за «диетой» (очищает от примесей и влаги), задает оптимальный «режим нагрузок» (регулирует давление) и своевременно дает необходимые «витамины» (подает смазку), чтобы все компоненты работали на пике формы и без травм. С ним ваше промышленное оборудование прослужит гораздо дольше.

Технические характеристики

Принцип работы

Принцип работы блока кондиционирования БК-Р-6-1 основан на последовательном прохождении сжатого воздуха через несколько функциональных модулей. Воздух из пневмосети поступает во входное отверстие «ВХ» блока подготовки П-ФРК. В первую очередь он проходит через фильтр-влагоотделитель, где за счет центробежных сил и фильтрующего элемента происходит отделение механических примесей и конденсата. Накопившаяся влага собирается в стакане, откуда сбрасывается через полуавтоматический сливной клапан.

После очистки и осушения воздух поступает в редукционный клапан, который стабилизирует его давление до заданного пользователем значения. Регулировка осуществляется винтом, а фиксация — удобной рукояткой. Стабильное давление на выходе критически важно для точности работы исполнительных механизмов. Далее воздушный поток направляется в маслораспылитель П-М. Здесь, при прохождении через дроссель, создаётся перепад давления, который засасывает масло из резервуара и распыляет его в виде тумана в воздушную магистраль. Подача смазки настраивается в широком диапазоне, что позволяет адаптировать этот блок кондиционирования под конкретные задачи.

Главная ошибка: забыть про направление потока

Самая частая и критичная ошибка при монтаже — установка блока кондиционирования БК-Р-6-1 «как попало», игнорируя стрелку на корпусе, указывающую направление движения воздуха. Установка против потока приведет к некорректной работе фильтра-влагоотделителя, мгновенному загрязнению фильтрующего элемента и, как следствие, к полному выходу из строя всего узла в кратчайшие сроки. Монтаж по стрелке — первое и обязательное правило.

Температурный режим и срок службы

Блок кондиционирования БК-Р-6-1 рассчитан на эксплуатацию в широком температурном диапазоне, соответствующем климатическим исполнениям УХЛ и О по ГОСТ 15150. Это позволяет использовать его в неотапливаемых цехах и в условиях умеренного и холодного климата. Работа при отрицательных температурах требует внимания к выбору рабочей жидкости для маслораспылителя и своевременному сбросу конденсата, который может замерзнуть.

Срок службы блока кондиционирования напрямую зависит от условий эксплуатации: чистоты подаваемого воздуха, стабильности давления, соблюдения температурных пределов и качества используемого масла. Основными быстроизнашиваемыми элементами являются фильтрующий картридж и уплотнительные кольца. При использовании воздуха, очищенного не грубее 12 класса по ГОСТ 17433, и своевременном обслуживании, ресурс основных узлов (корпуса, клапанов) может составлять 8-10 лет и более. Регулярная замена фильтроэлемента — ключ к долголетию устройства.

Область применения

Блок кондиционирования типа БК-Р-6-1 находит применение во всех отраслях промышленности, где используются системы пневмоавтоматики. В машиностроении и автомобильной промышленности он обслуживает сборочные линии, станки с ЧПУ и манипуляторы. В горнодобывающей промышленности и нефтегазовой отрасли обеспечивает работу бурового и обогатительного оборудования в условиях повышенной запыленности. В металлообработке и деревообработке блок кондиционирования защищает пневмоинструмент от абразивной пыли. В химической, текстильной промышленности и ЖКХ он используется в системах управления технологическими процессами и КИПиА, гарантируя их бесперебойную работу за счет чистого и сухого воздуха.

Современные технологии

Интеграция блока кондиционирования БК-Р-6-1 в концепцию Industry 4.0 становится реальностью. Электрический сигнал от встроенного реле давления напрямую поступает на ПЛК (программируемый логический контроллер) или в SCADA-систему, обеспечивая мониторинг состояния пневмосистемы в режиме реального времени. В перспективе датчики расхода и влажности, подключенные через IoT-шлюз, позволят организовать предиктивное обслуживание: система сама предупредит о необходимости замены фильтра или долива масла, минимизируя простой. Такой комплексный блок кондиционирования идеально вписывается в автоматизированные линии с коботами, где надежность каждого модуля критична.

Обслуживание и ремонт

Правильное обслуживание блока кондиционирования БК-Р-6-1 — залог его долгой и безотказной службы. Основа обслуживания — регулярный визуальный контроль: уровень загрязнений в прозрачном стакане фильтра и уровень масла в маслораспылителе (должен быть между красными рисками). Конденсат необходимо сбрасывать вручную при каждом осмотре или использовать автоматический режим. Для продления срока службы рекомендуется использовать качественные рабочие жидкости и масла, соответствующие рекомендациям (вязкость не более 35 мм²/с при 50°С, чистота не грубее 14 класса).

Чаще всего требуют замены расходные материалы: фильтрующий элемент блока подготовки воздуха и уплотнительные кольца (РТИ) в сливном клапане и редукторе. При потере герметичности или значительном падении производительности может потребоваться ревизия редукционного клапана или дросселя маслораспылителя. Большинство операций по текущему ремонту можно выполнить силами обслуживающего персонала, имея под рукой соответствующий ремкомплект.

Ремкомплект или ЗИП

В стандартный ремонтный комплект (ЗИП) для блока кондиционирования БК-Р-6-1 обычно входят быстроизнашиваемые детали и уплотнения, необходимые для восстановления его работоспособности. Основные позиции: фильтрующий картридж (сетчатый или коалесцирующий элемент), комплект уплотнительных колец (для стакана фильтра, сливного клапана, редукционного клапана и маслораспылителя), пружины клапанов (редукционного и предохранительного), а также крепежные элементы (винты, шайбы). Оригинальный ЗИП можно заказать одновременно с покупкой самого блока кондиционирования или отдельно, что позволяет оперативно проводить планово-предупредительные ремонты и минимизировать время простоя оборудования.

Аналоги устройства

На рынке представлены различные варианты исполнения блоков подготовки воздуха, которые могут рассматриваться как функциональные аналоги или альтернативы. 1) Фильтр-редуктор-маслораспылитель в отдельных корпусах с самостоятельным монтажом. 2) Моноблоки подготовки воздуха с иными присоединительными размерами (например, на Din-рейку). 3) Блоки кондиционирования с регулятором давления прямого действия вместо редукционного клапана. 4) Модели с конической резьбой NPT вместо цилиндрической G. 5) Компактные блоки без встроенного реле давления, но с возможностью его внешней установки. Выбор зависит от конкретных требований к компоновке, расходу и функционалу системы.

Условное обозначение

Экономические выгоды

Внедрение унифицированного блока кондиционирования БК-Р-6-1 приносит ощутимые экономические выгоды. Во-первых, он значительно снижает риск простоев дорогостоящего оборудования из-за выхода из строя пневмоцилиндров и клапанов, защищенных чистым и смазанным воздухом. Во-вторых, оптимизирует расход сжатого воздуха и смазочных материалов, сокращая эксплуатационные затраты. В-третьих, увеличение ресурса пневмооборудования прямо ведет к снижению затрат на его ремонт и замену. Таким образом, инвестиции в качественный блок кондиционирования быстро окупаются за счет повышения общей надежности и эффективности производства.

Изображения

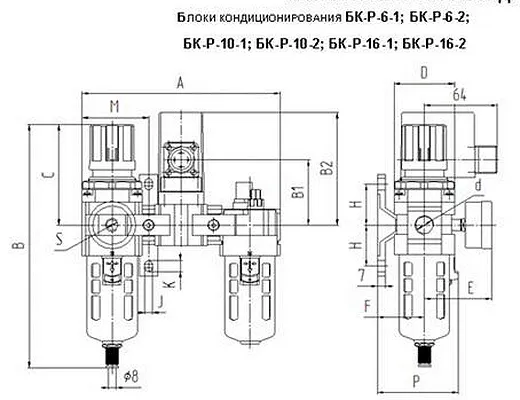

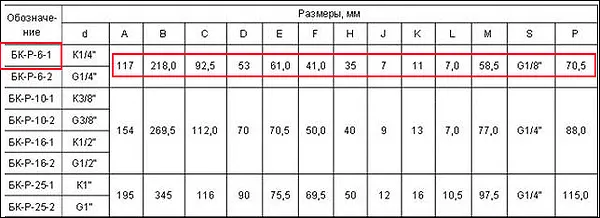

Габаритные и присоединительные размеры

Габариты блока кондиционирования БК-Р-6-1 компактны и рассчитаны на удобный монтаж в ограниченном пространстве распределительных шкафов или непосредственно на оборудовании. Типовые размеры: высота вместе с кронштейном и резервуарами составляет около 300-350 мм, ширина — 150-180 мм, глубина — 100-120 мм. Основной тип присоединения — резьбовые порты с трубной цилиндрической резьбой G 1/4" в корпусе фильтра. Для надежного монтажа на трубопроводе или панели используется штатный крепежный кронштейн. При установке важно соблюдать вертикальное положение блока с допустимым отклонением не более 5°, чтобы обеспечить корректное стекание конденсата и работу маслораспылителя.

Примеры заказа

Модель БЛОК КОНДИЦИОНИРОВАНИЯ БК-Р-6-1 УХЛ 4 — базовая комплектация с цилиндрической резьбой G 1/4", климатическое исполнение УХЛ, категория размещения 4.

Модель БЛОК КОНДИЦИОНИРОВАНИЯ БК-Р-6-2 УХЛ 4 — аналогичный блок кондиционирования, но с возможностью иного исполнения присоединения (например, коническая резьба по отдельному заказу).

Модель БК-Р-6-1 О4 — то же устройство, но предназначенное для климатического исполнения О (общеклиматическое) с категорией размещения 4.

Адаптация к российским условиям

Блок кондиционирования БК-Р-6-1 изначально проектировался с учетом требований к эксплуатации в России и странах СНГ. Он рассчитан на работу в широком диапазоне температур (от морозных зим до жаркого лета), характерном для континентального климата. Устройство совместимо с отечественными индустриальными маслами, соответствующими ГОСТ. Его конструкция отличается повышенной ремонтопригодностью и стойкостью к возможным колебаниям качества сжатого воздуха на промышленных предприятиях. Этот готовый к работе блок кондиционирования идеально подходит для модернизации и оснащения систем на объектах ЖКХ, машиностроительных и перерабатывающих заводов по всей России.

Работа в экстремальных условиях

Блок кондиционирования БК-Р-6-1 демонстрирует надежность в сложных условиях эксплуатации. При правильном подборе рабочих жидкостей и проведении пусконаладочных работ он способен функционировать при температурах окружающей среды до -40°C, что актуально для северных регионов и неотапливаемых производств. Его совместимость с широким спектром отечественных масел по ГОСТ позволяет адаптировать смазку под конкретные низкотемпературные требования. Конструкция с прозрачными стаканами и полуавтоматическим сливом конденсата упрощает визуальную диагностику и обслуживание даже в полевых или цеховых условиях, минимизируя необходимость в сложном инструменте для текущего ремонта.

Возможность работы на Марсе или Луне

Если бы нам потребовалось подготовить сжатый воздух (или, скажем, инертную атмосферу) на марсианской станции, блок кондиционирования БК-Р-6-1 мог бы стать прототипом для такого устройства. Его способность работать с низким входящим давлением (от 0.1 МПа), регулировать и стабилизировать поток, а также герметичность конструкции — ключевые свойства для внеземного применения. Конечно, пришлось бы заменить материалы на стойкие к космической пыли и вакууму, но сам принцип комплексной подготовки газовой среды остался бы неизменным. Это лишний раз подчеркивает инженерный запас прочности и надежности, заложенный в этом промышленном изделии.

Часто задаваемые вопросы

Почему выбирают «Гидромаш»

Выбирая блок кондиционирования БК-Р-6-1 производства Гидромаш, вы приобретаете надежное и проверенное временем промышленное оборудование. Мы предлагаем купить оригинальную продукцию с официальной гарантией 12 месяцев. Наши клиенты ценят возможность быстрой отгрузки со складов в ключевых логистических центрах: Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Оперативная обработка заказа, гибкие условия оплаты и быстрая доставка по России и странам СНГ делают сотрудничество с нами удобным и выгодным. Чтобы заказать блок кондиционирования БК-Р-6-1 по оптимальной цене и уточнить актуальное наличие, свяжитесь с нашими менеджерами через форму на сайте или по телефону.
