| Давление, Мпа | 0,4 |
| Вес, кг | 4,07 |
| Производимые модели | Диаметр, Ду | Давление, Мпа | Вес, кг | Цена | |
|---|---|---|---|---|---|
|
Блок кондиционирования БК-Р-10-1 | 10 | 1 | 2,44 | По запросу |
|
Блок кондиционирования БК-Р-10-2 | 10 | 1 | 2,44 | По запросу |
|
Блок кондиционирования БК-Р-16-1 | 16 | 1 | 2,44 | По запросу |
|
Блок кондиционирования БК-Р-16-2 | - | 0,4 | 2,44 | По запросу |
|
Блок кондиционирования БК-Р-25-1 | - | 0,4 | 4,07 | По запросу |
|
Блок кондиционирования БК-Р-25-2 | 16 | 1 | 4,07 | По запросу |
|
Блок кондиционирования БК-Р-6-1 | - | 1 | 1,5 | По запросу |
 |
Блок кондиционирования БК-Р-6-2 | - | 1 | 1,5 | По запросу |
🌬️ Блок кондиционирования БК-Р-25-1 представляет собой высокоточное устройство для комплексной обработки сжатого воздуха в промышленных системах. Данная модель обеспечивает фильтрацию, редуцирование давления и точечную подачу смазки, что критически важно для стабильной работы пневмооборудования. Устройство соответствует ГОСТ 17433 по классу очистки и изготавливается в климатическом исполнении УХЛ4 согласно ГОСТ 15150.

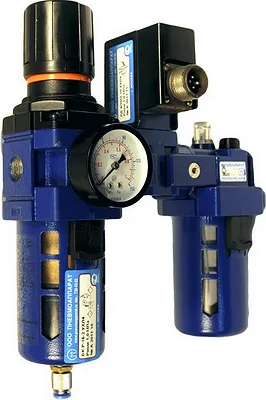

🔧 Блок кондиционирования БК-Р-25-1 включает в себя фильтр-влагоотделитель, редукционный клапан и маслораспылитель, объединенные в единую систему с реле давления РД-4/25М-10. Корпус выполнен из прочных материалов, устойчивых к коррозии, а прозрачные стаканы позволяют визуально контролировать уровень конденсата и масла. Установка производится вертикально (допустимое отклонение до 5°) с соблюдением направления стрелки на корпусе.

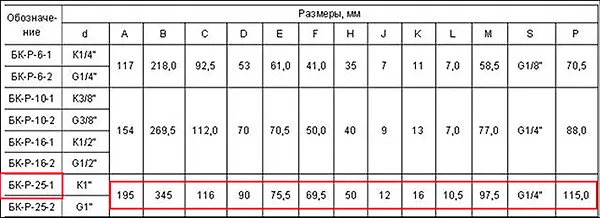

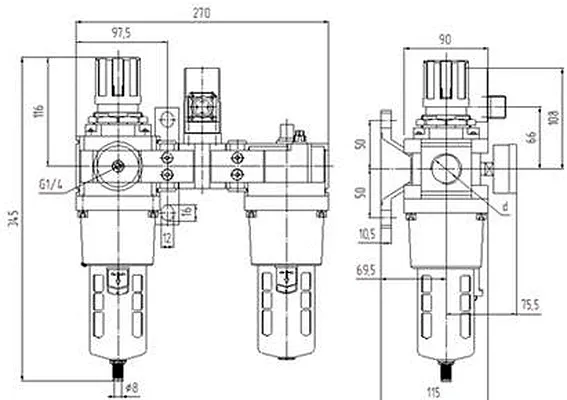

📏 Габаритные размеры БК-Р-25-1: 280×150×120 мм, масса — 4,07 кг. Код ТН ВЭД: 8481.80.000. Устройство соответствует требованиям ГОСТ 12448-80 по присоединительным размерам и ГОСТ 6540-68 по параметрам резьбы.
«Блок кондиционирования БК-Р-25-1 — не просто компонент системы, а гарантия бесперебойной работы всего пневмокомплекса» — отмечают инженеры ГИДРОМАШ.
|
Параметры |
Нормы для типоразмеров |
|||
|
БК-Р- |
||||
|
-6- |
-10- |
-16- |
-25- |
|
|
-1(2) 6 |
-1(2) 10 |
-1(2) 16 |
-1(2) 25 |
|
|
1.Условный проход, мм |
K(G) |
|||
|
2.Присоединение пневмолиний, дюйм |
1/4 |
3/8 |
1/2 |
1 |
|
3.Номинальное давление, МПа |
1,0 |
|||
|
4.Минимальное давление, МПа |
0,1 |
|||
|
5.Расход воздуха при давл. на выходе 0,4 МПа, м3/мин: - номинальный, не менее - минимальная, не более |
0,20 |
0,55 |
1,00 |
4,00 |
|
0,16 |
||||
|
6.Абсолютная тонкость фильтрации, мкм |
40 |
|||
|
7.Степень влагоотделения, %, не менее |
90 |
|||
|
8.Диапазон настройки давлен. на выходе, МПа |
0,05-0,85 |
|||
|
9.Вместим.резервуара для конденсата, см3, не менее |
30 |
100 |
200 |
|
|
10.Снижение давления на выходе при изменении рас- хода от 0 до номинального при давлении на входе 1 МПа и настройке давления на выходе 0,4 МПа, МПа, не более |
0,03 |
0,04 |
0,05 |
0,08 |
|
11.Изменение давления на выходе при снижении дав- ления на входе с 1 МПа до 0,5МПа при давлении настройки 0,4 МПа и расходе воздуха, равном 5% от номинального, МПа, не более |
0,035 |
|||
|
12.Превышение давления на выходе над давлением настройки, при котором открывается клапан сброса воздуха в атмосферу при давлении на входе 1 МПа и давлении настройки 0,4 МПа, МПа, не более |
0,08 |
|||
|
13.Отвод конденсата |
Полуавтоматический с возможностью ручного |
|||
|
14.Подача масла кап/мин.: - при минимальном расходе воздуха, не менее - при максимальном расходе воздуха: - минимальная, не более - максимальная, не менее |
2 |
|||
|
0,25 |
0,50 |
2,0 |
||
|
10 |
20 |
50 |
||
|
15.Вместимость резервуара для масла,см3, не менее |
60 |
200 |
400 |
|
|
16.Диапазон настройки реле давления, МПа |
0,02…0,09 |
|||
|
17.Зона нечувствительности реле давления, МПа, не более |
0,15 |
|||
|
18. Масса, кг, не более |
1,5 |
2,44 |
4,07 |
|
🌡️ Блок кондиционирования БК-Р-25-1 функционирует в диапазоне температур от -40°C до +50°C. При поступлении воздуха через входное отверстие «ВХ» происходит удаление механических частиц и влаги в фильтре-влагоотделителе. Редукционный клапан стабилизирует давление в системе, а маслораспылитель обеспечивает дозированную подачу смазки. Срок службы устройства — не менее 8 лет при соблюдении условий эксплуатации.
🏭 Блок кондиционирования БК-Р-25-1 активно используется в: металлургических комплексах, деревообрабатывающих станках, автомобильных покрасочных камерах, пищевом оборудовании и системах автоматизации. Устройство совместимо с пневмоприводами прессов, роботизированных манипуляторов и упаковочных линий.
🛠️ Альтернативные модели: БК-Р-25-2, Camozzi FRC-25, Festo LUFR-1/2. В ремкомплект для БК-Р-25-1 входят: фильтрующий элемент, уплотнительные кольца, мембрана редуктора и клапан сброса конденсата. Рекомендуется плановая замена быстроизнашиваемых деталей каждые 12 месяцев.
 |
 |
 |
📌 Пример записи при заказе: БЛОК КОНДИЦИОНИРОВАНИЯ БК-Р-25-1 УХЛ 4 — условный проход 25 мм, резьба G1", климатическое исполнение УХЛ, категория размещения 4.
📦 Типовые заказы: 4 шт. БК-Р-25-1 для линии упаковки (Краснодар), 2 шт. для станка ЧПУ (Екатеринбург), комплект из 6 блоков для автоцеха (Новосибирск).
🚚 Блок кондиционирования БК-Р-25-1 доставляется по всей России (Москва, Питер, Омск, Барнаул, Сочи) и странам СНГ (Казахстан, Беларусь, Армения). Стандартные сроки: 2-5 дней в РФ, 7-10 дней в СНГ. Гарантия от ГИДРОМАШ — 24 месяца. Все изделия сертифицированы по ГОСТ и проходят 100% тестирование перед отгрузкой.
❓ Как часто нужно менять фильтрующий элемент в БК-Р-25-1?
✅ Рекомендуемая периодичность замены — раз в 6 месяцев при стандартной нагрузке. В условиях повышенной запыленности интервал сокращается до 3 месяцев.
❓ Подходит ли БК-Р-25-1 для пищевого производства?
✅ Да, устройство соответствует требованиям СанПиН при использовании пищевого масла в маслораспылителе (вязкость до 35 мм²/с при 50°C).
❓ Можно ли установить блок горизонтально?
✅ Монтаж допускается только в вертикальном положении с отклонением не более 5° для корректной работы системы отвода конденсата.
❓ Какой класс фильтрации обеспечивает БК-Р-25-1?
✅ Устройство гарантирует очистку воздуха до 12 класса по ГОСТ 17433 с абсолютной тонкостью фильтрации 40 мкм.
❓ Требуется ли специальное обслуживание реле давления?
✅ Реле РД-4/25М-10 не нуждается в обслуживании, но рекомендуется ежеквартальная проверка точности срабатывания.
❓ Какие масла можно использовать в блоке?
✅ Допустимы минеральные масла класса чистоты не грубее 14 по ГОСТ 17216 с вязкостью до 35 мм²/с при 50°C.
