| Диаметр, Ду | 10 |
| Давление, Мпа | 1 |
| Вес, кг | 2,44 |
| Производимые модели | Диаметр, Ду | Давление, Мпа | Вес, кг | Цена | |
|---|---|---|---|---|---|
|
Блок кондиционирования БК-Р-10-1 | 10 | 1 | 2,44 | По запросу |
|
Блок кондиционирования БК-Р-10-2 | 10 | 1 | 2,44 | По запросу |
|
Блок кондиционирования БК-Р-16-1 | 16 | 1 | 2,44 | По запросу |
|
Блок кондиционирования БК-Р-16-2 | - | 0,4 | 2,44 | По запросу |
|
Блок кондиционирования БК-Р-25-1 | - | 0,4 | 4,07 | По запросу |
|
Блок кондиционирования БК-Р-25-2 | 16 | 1 | 4,07 | По запросу |
|
Блок кондиционирования БК-Р-6-1 | - | 1 | 1,5 | По запросу |
 |
Блок кондиционирования БК-Р-6-2 | - | 1 | 1,5 | По запросу |
⚙️ Блок кондиционирования БК-Р-10-2 с условным проходом 10 мм предназначен для комплексной подготовки сжатого воздуха в пневмоприводах и промышленных системах. Обеспечивает фильтрацию, редуцирование давления, смазку и контроль параметров рабочей среды. Применяется в условиях, регламентированных ГОСТ 15150 для климатического исполнения УХЛ4.
🔧 Присоединение осуществляется через резьбовые отверстия с трубной цилиндрической резьбой G 3/8". По спецзаказу возможна комплектация конической резьбой по ГОСТ 6111. Рабочая среда — сжатый воздух давлением 0,1–1,0 МПа, очищенный не грубее 12 класса по ГОСТ 17433.

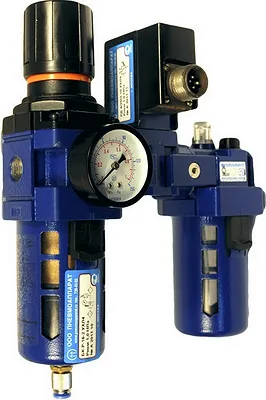

💧 В состав БК-Р-10-2 входит блок подготовки воздуха П-ФРК, маслораспылитель П-М с проставкой для реле давления РД-4/25М-10 и крепежный кронштейн. Реле формирует электрический сигнал при отклонении давления от заданного уровня, обеспечивая безопасность системы.
🌬️ Воздух поступает через входное отверстие «ВХ» в фильтр-влагоотделитель общего корпуса с редукционным клапаном. Настройка выходного давления выполняется винтом с фиксацией рукоятки. Полуавтоматический сброс конденсата активируется вручную или при отсутствии давления.
🛢️ Дроссель маслораспылителя регулирует подачу смазки (минеральное масло вязкостью ≤35 мм²/с при 50°C, 14 класс чистоты по ГОСТ 17216). Уровень смазочного материала контролируется визуально через прозрачный стакан с защитным кожухом.
"Блок кондиционирования БК-Р-10-2 — незаменимый страж стабильности в пневмосистеме: чистота воздуха, точное давление и своевременная смазка защищают ваше оборудование от простоев!"
⚖️ Масса Блока кондиционирования БК-Р-10-2 составляет 2,44 кг. Габаритные размеры соответствуют типоразмеру для Ду 10 мм. Соответствует ГОСТ 17433 (класс очистки 12), ГОСТ 15150 (исполнение УХЛ4), ГОСТ 6111 (опциональная резьба). Код ТН ВЭД: 8481.80.000.
| Параметр | Значение |
|---|---|
| Условный проход, мм | 10 |
| Присоединение, дюйм | 3/8 |
| Номинальное давление, МПа | 1,0 |
| Минимальное давление, МПа | 0,1 |
| Расход воздуха при 0,4 МПа, м³/мин (ном.) | 0,55 |
| Абсолютная тонкость фильтрации, мкм | 40 |
| Степень влагоотделения, % | ≥90 |
| Диапазон настройки давления, МПа | 0,05–0,85 |
| Вместимость резервуара для конденсата, см³ | 100 |
| Подача масла, кап/мин (мин/макс) | 0,50 / 20 |
| Вместимость масляного резервуара, см³ | 200 |
| Масса, кг | 2,44 |
🔄 Сжатый воздух из сети поступает в блок подготовки П-ФРК, где проходит очистку от влаги и механических примесей. Редукционный клапан стабилизирует давление в заданном диапазоне 0,05–0,85 МПа. Отрегулированный поток направляется в маслораспылитель, где дозированная подача смазки обеспечивает защиту трущихся элементов пневмосистемы.
📉 Реле давления РД-4/25М-10 мониторит параметры сети: при падении давления ниже уставки размыкает нормально закрытый контакт, формируя сигнал аварии. При восстановлении параметров система автоматически возвращается в рабочий режим. Полуавтоматический сброс конденсата предотвращает гидроудары и коррозию.
🌡️ Блок кондиционирования БК-Р-10-2 эксплуатируется в диапазоне температур от -40°C до +50°C согласно климатическому исполнению УХЛ4 по ГОСТ 15150. Срок службы — не менее 10 лет при соблюдении регламента технического обслуживания и использовании рекомендованного масла (вязкость ≤35 мм²/с при 50°C).
🏭 Блок кондиционирования БК-Р-10-2 активно используется в: пневматических линиях станков с ЧПУ; системах управления промышленными роботами; компрессорных установках; конвейерных системах; оборудованиях химических и пищевых производств. Обеспечивает стабильную работу пневмоцилиндров, распределителей и пневмодвигателей.
🔄 Альтернативные решения: БК-Р-6-2 (Ду 6 мм, присоединение 1/4"); БК-Р-16-2 (Ду 16 мм, присоединение 1/2"); БК-Р-25-2 (Ду 25 мм, присоединение 1"). Отличаются пропускной способностью и габаритами, сохраняя базовую функциональность БК-Р-10-2.
🛠️ Для Блока кондиционирования БК-Р-10-2 рекомендуется иметь в наличии: фильтрующий элемент (ГОСТ 17433); уплотнительные кольца из нитрилкаучука; клапан сброса конденсата; мембрану редукционного клапана; сетчатый фильтр маслораспылителя. Ремонтный комплект включает все перечисленные компоненты с технической документацией.
🔤 Расшифровка маркировки:
 |
 |
 |
| БК — Блок кондиционирования | Р — с реле давления | 10 — Ду 10 мм; 2 — модификация |
📌 Пример заказа: Блок кондиционирования БК-Р-10-2 УХЛ4 ГОСТ 15150.

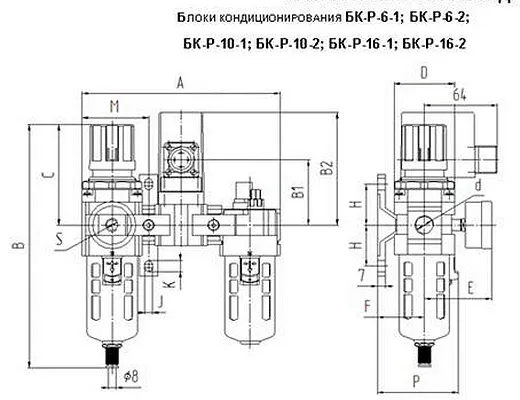

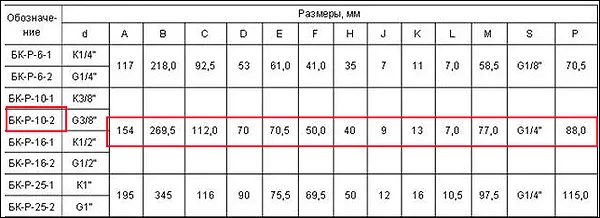

📏 Точные габариты и посадочные чертежи соответствуют технической документации на Блок кондиционирования БК-Р-10-2. Присоединительные размеры для резьбы G 3/8" согласованы с ГОСТ 6357. Рекомендуется вертикальная установка (отклонение ≤5°) с ориентацией стрелки на корпусе по направлению потока воздуха.
📦 Типовые заявки: 4 шт. Блок кондиционирования БК-Р-10-2 для АЭС в Новосибирске; 4 шт. БК-Р-10-2 с конической резьбой по ГОСТ 6111 для нефтегазового комплекса в Омске; 4 шт. БК-Р-10-2 в комплекте с ремкомплектом для завода в Казани.
❓ Как часто требуется обслуживание Блока кондиционирования БК-Р-10-2? Регулярная проверка уровня конденсата и смазки — ежемесячно. Полная замена фильтрующего элемента — раз в 6 месяцев при непрерывной работе.
❓ Можно ли использовать БК-Р-10-2 при температуре ниже -40°C? Эксплуатация за пределами диапазона УХЛ4 (-40°C...+50°C) не рекомендуется. Для экстремальных условий предусмотрены специальные модификации.
❓ Какова зона нечувствительности реле давления в БК-Р-10-2? Параметр составляет ≤0,15 МПа в диапазоне настройки 0,02–0,09 МПа, что гарантирует точное срабатывание системы контроля.
❓ Требуется ли отдельный манометр для БК-Р-10-2? Нет, в корпусе блока подготовки воздуха П-ФРК предусмотрен стандартный посадочный размер под манометр.
❓ Какой класс чистоты масла необходим для маслораспылителя? Смазочный материал должен соответствовать 14 классу по ГОСТ 17216 (частицы до 25 мкм).
❓ Подходит ли БК-Р-10-2 для пищевого производства? Да, при использовании пищевого масла и дополнительной сертификации. Базовая модель соответствует требованиям промышленного применения.
🚚 Блок кондиционирования БК-Р-10-2 от завода-изготовителя ГИДРОМАШ — это 100% соответствие ГОСТ, 24-месячная гарантия и техническая поддержка. Доставка по РФ (Москва, Питер, Екатеринбург, Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар) и СНГ (Казахстан, Беларусь, Армения) в течение 3–7 рабочих дней. Оформите заказ на sd-tehno.ru — получите консультацию инженера и выгодные условия для оптовых партий!
